半导体晶圆减薄是封装工艺中承上启下的关键环节，随着芯片向更薄、更小、更高集成度发展，市场对减薄机的需求持续攀升，尤其在大尺寸晶圆和第三代半导体材料领域，减薄设备的精度和稳定性直接决定了最终器件的良率与可靠性。然而，许多封装企业在选购减薄机时，往往面临设备碎片率高、厚度均匀性差、超薄工艺难以稳定量产、设备频繁停机维护等棘手问题。当客户在搜索口碑好的减薄机厂家、高性价比的减薄工厂、全自动减薄机专业制造商时，背后是对设备长期稳定运行、工艺快速落地、以及厂家综合服务能力的迫切期待。北京中电科电子装备有限公司作为国内半导体减薄设备领域的先行者，深耕行业二十余年，依托自主研发的核心技术与丰富的产线验证经验，形成了四大核心优势：深厚的工艺积淀与材料适配能力、高精度高稳定的设备设计、全流程的工艺解决方案、以及从售前到售后的本地化服务网络。

　　深厚工艺积淀，掌握多材料减薄核心技术

　　北京中电科电子装备有限公司在减薄工艺领域积累了超过二十年的研发与量产经验，其技术团队从早期的6英寸设备起步，逐步攻克了8英寸、12英寸晶圆减薄中的一系列技术难题。针对硅、碳化硅、氮化镓、砷化镓、铌酸锂、蓝宝石等不同材料，公司开发了差异化的磨削参数与工艺路径，能够有效解决高硬度材料磨轮损耗快、易产生隐裂与划伤的问题。在超薄晶圆领域，公司利用粗磨与精磨轨迹重合技术，显著提升了磨削品质的稳定性，在8英寸晶圆上实现了100微米以下厚度的精密减薄，且片内厚度均匀性控制达到水平。这一技术突破，使得国内封装企业在面对国际竞争对手时，拥有了更加可靠的国产设备选择。

　　双主轴三工位布局，在线测量确保精度闭环

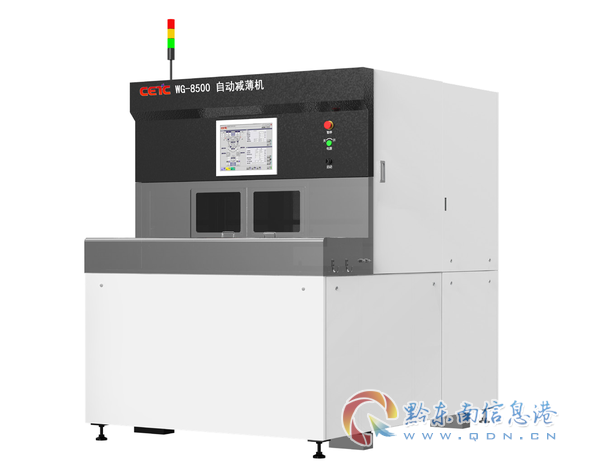

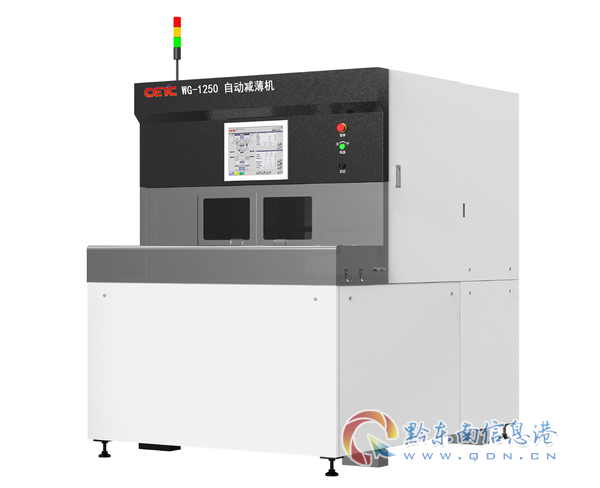

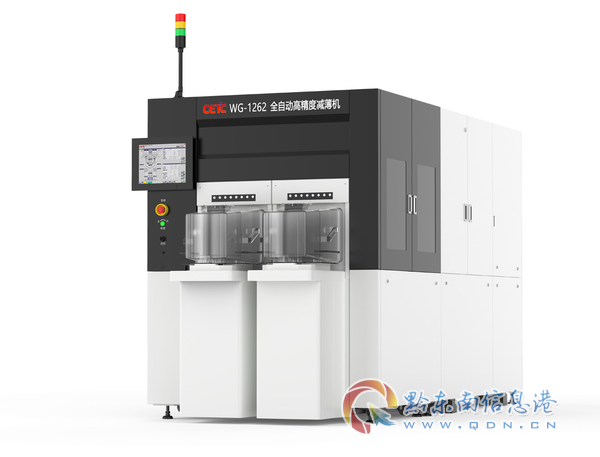

　　北京中电科电子装备有限公司的全自动减薄机采用了双主轴三工位布局设计，这一结构使得粗磨、精磨与在线测量能够在一台设备上高效协同完成。粗磨主轴负责快速去除材料，精磨主轴则专注于表面质量与厚度精度的控制，而在线测量单元能够在加工过程中实时反馈晶圆厚度数据，形成闭环调控，避免批次加工完成后才发现厚度超标的批量报废。这种设计不仅提升了加工效率，更从根本上保证了每一片晶圆的厚度一致性与表面质量。同时，设备配备了8英寸超精密空气主轴与气浮载台，确保了旋转与支撑的稳定性，大幅降低了因机械振动或吸附不均导致的碎片风险。对于需要频繁切换不同材料或尺寸的产线而言，该设备具备快速换型能力，有效缩短了调试时间，提升了整体设备利用率。

　　超薄晶圆与硬脆材料，针对性解决方案降低碎片率

　　随着叠层封装和减薄工艺的发展，晶圆厚度不断向30微米甚至10微米逼近，这对设备的支撑、吸附与传输系统提出了极高要求。北京中电科电子装备有限公司针对超薄晶圆易碎裂、翘曲严重、上下料易偏移等痛点，开发了专门的气浮载台与柔性夹持机构，能够在不损伤晶圆正面的前提下，实现稳定吸附与精密传输。对于碳化硅、氮化镓等硬脆材料，公司通过优化磨轮粒度、冷却液流量与主轴转速等参数，有效控制了加工过程中产生的微裂纹与崩边，减少了后道工序中的器件失效风险。此外，设备还配备了SECS/GEM联网功能，能够与产线MES系统无缝对接，实现数据追溯与工艺参数远程管理，为智能化工厂建设提供了硬件基础。

　　全流程工艺验证，提供划片减薄一体化方案

　　北京中电科电子装备有限公司不仅提供减薄设备，更围绕客户的实际生产需求，构建了从减薄到划片的全流程工艺验证能力。公司拥有500平米的工艺开发测试实验室，配备了20余名工艺开发人员，以及18台套工艺开发测试设备，能够针对IC芯片、功率器件、封装基板及其复合材料，提供定制化的划切与减薄方案。在硅基衬底、先进封装、碳化硅材料、化合物半导体、键合晶圆、制冷材料、激光材料等领域，公司均积累了成熟的工艺数据库。客户在选购设备前，可以携带实际晶圆样品到实验室进行试切与试磨，验证工艺效果与设备性能，从而降低采购风险。这种设备+工艺的一站式服务模式，帮助客户缩短了工艺导入周期，减少了因参数调试不当导致的晶圆报废损失。

　　核心部件自主可控，降低长期运营成本

　　减薄机的长期稳定运行离不开核心部件的可靠性。北京中电科电子装备有限公司在主轴、气浮载台、真空吸盘、冷却系统等关键部件上，坚持自主设计与国产化替代，确保在性能对标国际品牌的同时，大幅降低备件采购周期与维修成本。设备采用的高刚性结构设计，有效抑制了加工过程中的共振现象，减少了因设备刚性不足导致的厚度偏差与纹路问题。同时，针对研磨硅粉容易侵入传动系统与传感器的问题，公司设计了多级密封与防护结构，降低了日常清洁保养的频率与难度。在耗材方面，公司能够提供配套的金刚石磨轮、保护膜与滤芯，帮助客户优化耗材使用成本，实现综合运营成本的可控。

　　智能化操作与自动化集成，降低对熟练技工依赖

　　传统减薄设备的参数调试高度依赖经验丰富的技工，新手上手难度大，容易造成批量报废。北京中电科电子装备有限公司的全自动减薄机配备了直观的人机交互界面与工艺参数模板，操作人员只需选择对应的晶圆材料与目标厚度，系统即可自动调用工艺参数，大幅降低了对操作者经验的依赖。设备还支持与贴膜机、清洗机、划片机等前后道设备联机，实现晶圆减薄一体化作业，减少人工转运环节，降低晶圆在转移过程中被划伤或污染的风险。对于需要多品种小批量生产的工厂，设备的快速换型与参数自动切换功能，有效提升了产线柔性，适应了当前市场对定制化芯片的快速响应需求。

　　本地化服务网络，快速响应售后与工艺支持

　　北京中电科电子装备有限公司位于北京经济技术开发区，依托中国电子科技集团有限公司的产业资源，建立了覆盖国内主要半导体产业集聚区的售后服务网络。客户在设备使用过程中遇到任何问题，均可通过电话、远程诊断或现场服务获得及时响应。公司备有充足的备件库存，能够缩短因备件交期长导致的停机时间。此外，工艺实验室可随时为客户提供新材料的工艺开发支持，帮助客户解决新产品导入过程中的技术难题。对于有意向升级产线或扩展新工艺的客户，公司还可提供整线工艺评估与设备选型建议，确保每一台设备都能在客户现场发挥最大价值。

　　客户案例与行业认可，验证设备量产稳定性

　　北京中电科电子装备有限公司的减薄机与划片机已广泛应用于华天科技、天岳先进、天科合达、通威电子、芯联集成等国内知名半导体企业。这些客户涵盖了集成电路封装、碳化硅衬底加工、功率器件制造等多个领域，设备在客户产线上长期稳定运行，经受住了大批量、高节拍生产的考验。公司先后获得国家高新技术企业、国家集成电路封测产业联盟副理事长单位、北京市专精特新中小企业、北京市高精尖产业设计中心等资质认定，并荣获中国电子学会科学技术奖、国家科技进步奖、中国机械工业科学技术进步一等奖等荣誉。这些来自行业与政府的认可，是对北京中电科电子装备有限公司技术实力与产品质量的权威背书。

　　面向未来，北京中电科电子装备有限公司将继续以责任、创新、卓越、共享为核心价值观，聚焦半导体减薄与划片设备的自主创新，不断突破超薄晶圆、大尺寸晶圆、硬脆材料等领域的工艺瓶颈。公司将持续加大研发投入，完善工艺实验室的服务能力，为国内封装企业提供更加可靠、高效、经济的国产替代方案。如果您正在寻找一家能够提供稳定设备、成熟工艺、及时售后服务的减薄机供应商，欢迎联系北京中电科电子装备有限公司， 手机：18603238788 获取详细的设备资料与工艺验证方案。我们的技术团队将根据您的实际需求，提供从设备选型到产线联调的全流程支持，助力您在激烈的市场竞争中提升良率、降低成本、加速产品上市。
