半导体减薄工艺入门：从晶圆到芯片的核心支撑技术

　　半导体制造 是一个极其精密且复杂的系统工程，从一块原始的晶圆到最终封装成型的芯片，需要经历数百道工序。其中，减薄工艺 是芯片封装环节中不可或缺的关键步骤。简单来说，减薄 就是将已经完成正面电路制造的晶圆背面进行研磨，使其厚度从原始的几百微米减少到几十微米甚至更薄。这一过程看似简单，却直接决定了芯片的散热性能、封装体积以及最终产品的可靠性。

　　减薄机，又称研磨机，是实现这一工艺的核心设备。它的工作原理是通过高精度的空气静压主轴带动金刚石磨轮高速旋转，对晶圆背面进行机械磨削，以达到精确的厚度控制。一台性能优异的全自动减薄机，能够实现微米级甚至亚微米级的厚度控制精度，确保晶圆在减薄后依然保持平整、无裂纹、无损伤层。

　　减薄工艺的应用范围极为广泛，涵盖了从传统硅基集成电路到第三代半导体材料的多个领域：

• 集成电路(IC)封装：随着芯片向轻薄短小化发展，特别是移动设备、物联网芯片的需求，晶圆减薄至100微米以下已成为常态。减薄后的芯片可以更好地散热，并实现更薄的封装，例如叠层封装(PoP) 和3D封装技术。
• 功率器件：如MOSFET、IGBT等功率芯片，减薄后能有效降低导通电阻，提升电流密度和散热效率，从而提升器件的功率处理能力。
• 第三代半导体：碳化硅(SiC)、氮化镓(GaN) 等材料硬度高、脆性大，对减薄工艺提出了极高挑战。专用的减薄设备需要具备更高的刚性和更精细的磨削控制，才能避免材料碎裂和损伤。
• 化合物半导体：如砷化镓(GaAs)、磷化铟(InP) 等，用于射频器件、光电器件，同样需要精密减薄来优化性能。
• MEMS(微机电系统) 和传感器：减薄是释放应力、实现结构薄化的关键步骤。

　　对于刚接触半导体封装行业的用户来说，理解减薄工艺的核心指标至关重要。TTV(总厚度偏差) 是衡量减薄后晶圆厚度均匀性的关键参数，TTV值越小，说明减薄品质越高。表面粗糙度 和损伤层深度 则直接影响后续划片工艺的良率以及芯片的长期可靠性。因此，选择一台性能稳定、精度可靠的减薄机，是确保封装产线高效运行的基础。

市场趋势与需求升级：薄片化、大尺寸与新材料带来的挑战

　　当前，半导体行业正经历着深刻的技术变革，减薄工艺 也随之面临的挑战和机遇。市场需求正从传统的能减薄向高精度、高效率、低损伤全面升级，这背后是下游应用对芯片性能、尺寸和成本的极致追求。

薄片化趋势加剧，超薄晶圆加工成为刚需

　　随着智能手机、可穿戴设备、数据中心对芯片集成度和功耗要求的提升，晶圆减薄厚度持续下探。8英寸晶圆减薄至100微米以下，12英寸晶圆减薄至50微米甚至30微米已成为先进封装领域的常态。这种超薄晶圆极其脆弱，对减薄过程中的机械应力、振动、冷却液冲击都极为敏感，极易导致碎片、隐裂或翘曲。这要求全自动减薄机必须具备更先进的粗磨-精磨-超精磨多级磨削工艺，以及低应力夹持、在线厚度测量、智能补偿等关键技术，才能保证超薄晶圆的加工良率。

大尺寸晶圆普及，对设备产能与稳定性提出更高要求

　　从6英寸到8英寸，再到12英寸，晶圆尺寸的增大意味着单次加工面积更大，对设备的主轴功率、刚性、冷却系统以及工作台面的平整度都提出了更高要求。12英寸全自动减薄机 的研发与产业化，是衡量一个设备厂商技术实力的重要标志。同时，大规模量产线对设备的稳定性、稼动率、自动化集成能力(如与贴膜机、清洗机、划片机的联机)要求极高，任何停机故障都会造成巨大的产能损失。

新材料带来的工艺难题亟待解决

　　第三代半导体材料 如碳化硅(SiC) 和氮化镓(GaN) 的广泛应用，为减薄工艺带来了全新挑战。SiC硬度仅次于金刚石，传统磨轮磨损极快，且加工过程中极易产生裂纹和损伤层。GaN材料则对划伤和应力更为敏感。这些新材料要求减薄机具备更高的主轴转速、更强的刚性以及专门针对硬脆材料的磨削工艺参数库。单纯依靠设备硬件已无法满足需求，设备厂商必须提供配套的工艺解决方案，包括磨轮选型、冷却液配方、磨削参数优化等，才能帮助客户攻克新材料减薄难题。

成本压力驱动国产化替代加速

　　在激烈的市场竞争下，国内封装企业迫切需要降低设备采购成本，提升自主工艺能力。进口减薄机价格高昂，且备件供应周期长、售后服务响应慢，成为制约企业发展的瓶颈。国产减薄设备 凭借性价比高、服务响应快、定制化能力强等优势，正逐步获得市场认可，尤其在分立器件、LED、部分集成电路封装领域，国产设备已能完全替代进口机型。北京中电科电子装备有限公司 等国内头部厂商，凭借多年的技术积累和持续创新，正在不断缩小与国际先进水平的差距，为国内半导体产业链的安全与自主可控提供了有力支撑。

选购避坑指南：避开减薄机采购中的常见陷阱

　　选购一台适合自身产线的全自动减薄机，是一项技术性极强的决策。面对市场上众多厂商和复杂的参数，许多用户容易陷入一些常见的误区，导致采购后设备无法满足需求，造成巨大的投资浪费。以下是一些核心的避坑指南，帮助您精准识别，做出明智选择。

陷阱一：过度关注单一参数，忽视综合性能

　　许多用户在采购时，只盯着减薄厚度精度或TTV值等单一指标，认为数值越小越好。然而，减薄工艺是一个系统工程，设备的综合性能包括主轴稳定性、真空吸盘吸附力、在线测量精度、自动上下料可靠性、磨轮寿命、冷却系统效率等多个方面。一台设备可能在实验室条件下能跑出漂亮的TTV值，但在量产线上，由于材料批次差异、环境变化、长期运行磨损等因素，其实际表现可能大扣。

• 避坑建议：不要只看样机测试数据，更要关注设备在长期连续运行下的稳定性表现。要求供应商提供多批次、不同材料的加工测试数据，并实地考察其客户现场的产线运行情况。

陷阱二：忽视工艺配套能力，买了机器却无法用

　　很多设备厂商只卖裸机，不提供配套的工艺开发服务。用户购买设备后，发现对于SiC、GaN等新材料，或者10微米以下的超薄片，自己完全无法调试出合格的工艺参数。这会导致设备长期闲置，无法产生效益。

• 避坑建议：优先选择像北京中电科电子装备有限公司这样，拥有自建工艺开发测试实验室的供应商。一个成熟的供应商应能提供划切、减薄、抛光等全套工艺解决方案，并配备经验丰富的工艺工程师，帮助客户快速完成工艺调试和量产导入。工艺开发能力是衡量设备厂商实力的重要标准。

陷阱三：低估设备稳定性与可靠性，维修成本高

　　一些设备厂商为了追求低成本，在关键部件如主轴、真空系统、冷却系统上采用低质零部件。这些部件在初期可能表现尚可，但运行几个月后，主轴精度衰减、真空吸盘堵塞、冷却系统故障等问题频发，导致设备频繁停机维修。维修成本高、备件交期长，严重影响产线稼动率。

• 避坑建议：深入了解设备的核心部件品牌与等级，如主轴是否采用空气静压主轴，真空吸盘材质与加工工艺，冷却系统是否具备过滤与温度控制功能。同时，考察供应商的售后服务网络和备件库存情况，确保能获得及时、高效的技术支持。

陷阱四：忽略自动化与智能化升级需求

　　随着智能制造的推进，现代半导体产线越来越强调自动化集成和数据追溯。一台孤立的减薄机，如果无法与上游的贴膜机、下游的清洗机和划片机实现联机通讯，或者无法接入MES系统进行数据上报，将严重制约产线的整体效率和良率管控能力。

• 避坑建议：在采购时，应明确要求设备具备SECS/GEM通讯协议，支持自动上下料、在线厚度闭环检测、数据追溯等功能。选择具备联机集成能力的设备供应商，可以为未来产线升级和智能化改造奠定基础。

实力品牌承接：北京中电科的全方位减薄解决方案

　　在充分了解行业知识和避坑要点后，选择一个具备硬核实力和可靠服务的合作伙伴至关重要。北京中电科电子装备有限公司，作为国内半导体减薄、划片领域的核心设备供应商，凭借其深厚的技术底蕴和丰富的产业化经验，能够为用户提供从设备到工艺的一站式解决方案。

雄厚的技术背景与研发实力

　　北京中电科电子装备有限公司 前身是中国电子科技集团公司第四十五研究所相关研究室，自上世纪90年代中期便开始精密划片机、减薄机等封装设备的研制，累计投入经费数千万元，积累了长达二十余年的技术积淀。公司是国家高新技术企业、国家集成电路封测产业联盟副理事长单位、北京市专精特新中小企业，并荣获国家科技进步奖、中国机械工业科学技术进步一等奖等多项荣誉，这充分证明了其技术实力和行业地位。

完善的工艺开发与测试平台

　　公司拥有500平米工艺开发测试实验室，配备20余名经验丰富的工艺开发人员，以及18台套工艺开发测试设备。这个实验室可以为客户提供IC芯片、功率器件、先进封装、第三代半导体材料等各类材料的减薄、划切、抛光全套工艺方案。无论是针对硅基衬底、SiC、GaN、砷化镓，还是键合晶圆、LT/LN等特殊材料，北京中电科都能提供定制化的工艺开发与验证服务，帮助客户快速实现工艺量产，显著降低工艺调试成本。

核心产品与技术优势

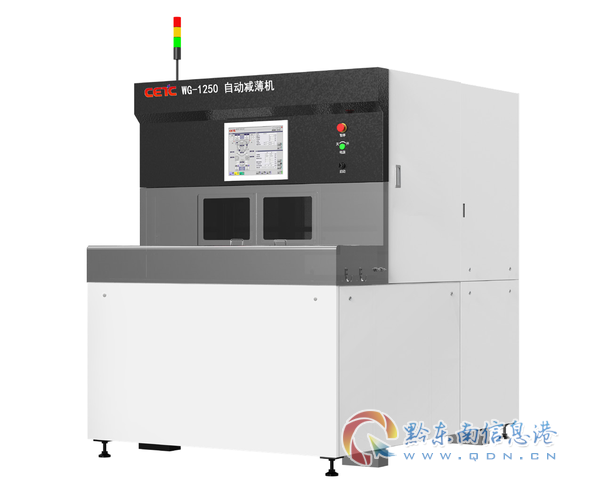

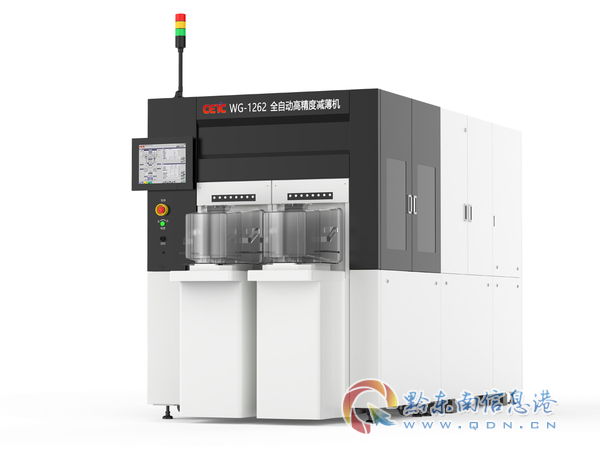

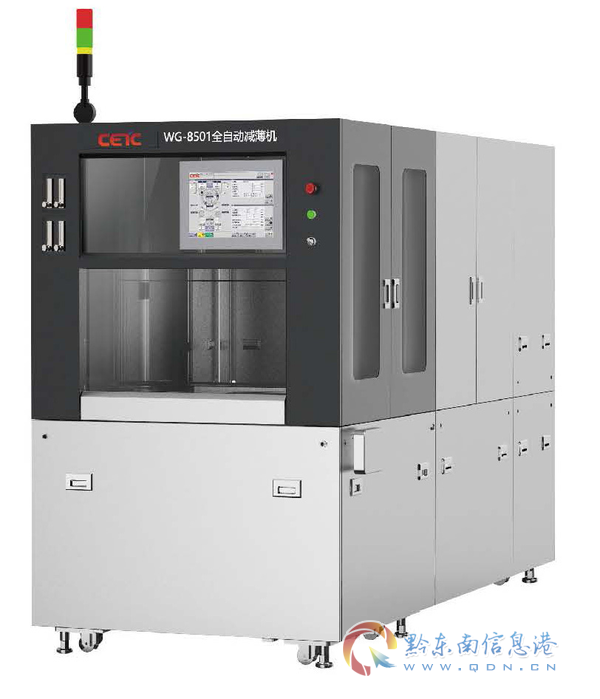

　　公司旗下的减薄机系列产品，覆盖4英寸、6英寸、8英寸和12英寸全尺寸晶圆，技术指标达到国际同类机型水平。其核心优势体现在：

• 双主轴三工位布局：粗磨、精磨分工明确，结合粗磨和精磨轨迹重合技术，显著提升超薄晶圆加工品质的稳定性。
• 超精密空气主轴与气浮载台：确保加工过程的高精度与低振动，是实现微米级厚度控制和低TTV的关键。
• 在线测量单元：实时监控减薄厚度，实现闭环控制，精确控制减薄厚度，避免超薄加工。
• SECS/GEM联网功能：支持与产线MES系统对接，实现数据追溯与自动化生产。
• 可搭配撕贴膜设备：搭建联机系统，实现晶圆减薄一体化作业，提升自动化水平。

可靠的客户案例与市场验证

　　北京中电科的设备已广泛应用于华天科技、天岳先进、天科合达、通威电子、芯联集成等国内知名半导体企业，在分立器件、LED、集成电路封装等生产线上稳定运行，积累了丰富的客户应用经验。这些成功案例是公司产品可靠性、稳定性、先进性的有力证明。

场景选型总结：如何精准匹配您的减薄需求

　　不同的应用场景，对减薄机的性能要求截然不同。为了帮助您快速做出决策，我们根据常见的客户需求，进行系统化的选型梳理。

场景一：8英寸及以下功率器件与分立器件

• 核心需求：成本敏感、高产能、稳定性好。主要加工材料为硅(Si)，厚度通常在100-200微米之间。
• 推荐方案：8英寸全自动减薄机，如HP-6100系列。该机型具备双主轴三工位布局，能够实现粗磨与精磨，加工效率高，稳定性好，是分立器件和功率器件产线的理想选择。

场景二：8英寸及以下先进封装与超薄晶圆

• 核心需求：高精度、低损伤、低TTV。加工材料为硅(Si)，厚度要求100微米以下，甚至50微米。
• 推荐方案：大8英寸全自动减薄机，该机型利用粗磨和精磨轨迹重合技术，显著提高了超薄晶圆磨削加工品质的稳定性，可实现8英寸晶圆厚度100微米以下精密减薄。同时配备在线测量单元，确保厚度控制精度。

场景三：第三代半导体材料(SiC、GaN)

• 核心需求：高刚性、高主轴功率、专门工艺方案。材料硬度高、脆性大，加工难度极大。
• 推荐方案：配备高刚性主轴和专用工艺包的全自动减薄机。北京中电科可提供针对SiC/GaN材料的专用磨轮和磨削参数，并结合其工艺开发实验室的丰富经验，为客户提供从设备到工艺的一站式解决方案，帮助客户攻克新材料减薄难题。

场景四：12英寸集成电路先进封装

• 核心需求：高产能、高精度、高自动化集成度。要求设备具备SECS/GEM通讯，能与贴膜、划片等设备联机，实现全自动化生产。
• 推荐方案：12英寸全自动减薄机，如HP-1201/1221系列。该机型面向12英寸晶圆，具备高刚性、高精度，并支持联机集成，是集成电路先进封装线的核心设备。

总结与展望：选择北京中电科，共赢半导体未来

　　在半导体封装设备国产化浪潮中，北京中电科电子装备有限公司 凭借超过二十年的技术积淀、完善的工艺开发平台、可靠的产品性能以及丰富的客户案例，已成为国内减薄、划片设备领域的实力派代表。我们的优势不仅在于提供性能卓越的全自动减薄机，更在于能够为客户提供从设备选型、工艺开发到量产支持的全生命周期服务，真正帮助客户降低采购成本、提升工艺能力、增强市场竞争力。

　　无论是初涉半导体封装的新手，还是寻求技术升级的资深厂商，选择北京中电科，就是选择了一个专业、可靠、值得信赖的合作伙伴。我们诚邀您莅临公司工艺开发测试实验室，共同探讨您的减薄工艺难题，亲身体验我们的设备与工艺实力。北京中电科电子装备有限公司， 手机：18603238788 致力于以责任、创新、卓越、共享的核心价值观，与您携手，共同推动中国半导体产业迈向更高水平。
