半导体减薄工艺：从晶圆到芯片的关键一步

　　在半导体制造的后道封装流程中，晶圆减薄是一个至关重要的环节。简单来说，减薄工艺就是将完成正面电路制作的晶圆背面，通过机械或化学方式去除多余材料，使其达到封装所需的厚度。这一过程直接决定了芯片的散热性能、机械强度以及最终的封装可靠性。

　　减薄工艺的核心应用范围极为广泛，覆盖了从传统硅基集成电路、功率器件，到第三代半导体材料如碳化硅、氮化镓等。随着芯片向轻薄化、高集成度发展，减薄后的晶圆厚度已从数百微米降至数十微米，甚至10微米以下。例如，在智能手机处理器、存储芯片中，减薄后的晶圆需要具备的平整度与均匀性，才能保证多层堆叠封装的成功率。在功率半导体领域，如IGBT模块，减薄工艺直接关乎器件的导通电阻与散热效率，减薄后的晶圆厚度均匀性(TTV)通常要求控制在微米级以内。

　　对于新手用户而言，理解减薄工艺的关键在于把握几个核心指标：减薄厚度精度、表面粗糙度、损伤层深度以及碎片率。一台优秀的减薄机，不仅要能精准去除材料，还要能最大程度地减少对晶圆造成的机械损伤，避免隐裂、崩边等缺陷。因此，全自动减薄机作为实现这一工艺的核心设备，其性能优劣直接决定了产品良率与生产成本。

市场趋势：超薄化与新材料驱动设备升级

　　当前，全球半导体产业正经历深刻变革，对减薄工艺的需求呈现出几个显著趋势。

　　首先，芯片厚度持续向超薄化演进。 随着3D NAND、HBM(高带宽内存)等先进封装技术的普及，晶圆减薄后的厚度已从常规的200-300微米，向50微米甚至20微米以下突破。超薄晶圆极易碎裂，对减薄设备的主轴稳定性、真空吸附系统以及自动化上下料机构提出了极高要求。传统减薄设备在应对此类超薄片时，碎片率往往居高不下，导致生产成本急剧上升。

　　其次，第三代半导体材料(如碳化硅、氮化镓)的规模化应用成为新挑战。 碳化硅材料硬度极高、化学性质稳定，传统减薄工艺难以实现高效、低损伤的加工。这要求设备具备更高刚性的主轴、更优化的磨轮配方以及更精密的冷却系统。同时，碳化硅晶圆面积大、翘曲严重，对设备的工作台平整度与吸附力提出了苛刻要求。

　　再者，智能化与自动化集成成为行业标配。 用户不再满足于单一功能的减薄设备，而是需要能够与贴膜机、清洗机、划片机等前后道设备联线作业的全自动减薄系统。这要求设备具备实时厚度闭环检测、在线缺陷识别、工艺参数自适应调整等功能，并能无缝对接工厂的MES系统，实现生产数据的全流程追溯。

　　最后，国产替代需求迫切。 长期以来，高端减薄设备市场被国外厂商主导，其设备价格昂贵、备件交期长、售后响应慢。国内封装企业，尤其是中小型厂商，迫切需要性价比高、服务响应快的国产设备来降低采购成本，并提升自主工艺研发能力。这为具备深厚技术积累的国内设备供应商创造了巨大的市场机遇。

避坑指南：选购全自动减薄机的三大核心陷阱

　　面对市场上琳琅满目的供应商和型号，如何精准选择一台靠谱的全自动减薄机，避免陷入设备买回来却用不好的尴尬境地?以下三个陷阱必须警惕。

　　陷阱一：只看参数，忽视工艺验证与配套服务。 许多厂商在宣传时，会将主轴转速、磨削精度、TTV值等参数列得极为亮眼。但实际生产中，设备能否稳定复现这些参数，才是关键。新手选型时，务必要求供应商提供针对自身晶圆材料的实际工艺测试报告。例如，对于碳化硅材料，需要验证其减薄后的表面粗糙度与损伤层深度;对于超薄硅片，需验证其碎片率与翘曲控制能力。更关键的是，设备供应商是否具备配套的工艺开发能力。一个可靠的供应商，不仅卖机器，还应提供从磨轮选型、冷却液配比到工艺参数优化的全套解决方案，帮助用户快速实现量产。北京中电科电子装备有限公司拥有工艺开发测试实验室，配备工艺开发人员20余人，可以为客户提供IC芯片、功率器件、封装及其复合材料的划切方案，在减薄、抛光解决方案领域具备丰富经验。

　　陷阱二：忽视设备的长期稳定性与维护成本。 减薄机是重资产投资，需要长期稳定运行。主轴发热、真空吸盘堵塞、冷却系统故障是导致设备停机、良率下降的常见问题。选购时，应重点考察设备的主轴冷却系统设计、吸盘材质与清洁便利性、以及关键部件的模块化程度。例如，采用空气静压主轴的设备，其寿命和精度衰减远优于普通机械主轴。同时，要了解备件(如主轴、磨轮、吸盘)的供应周期与价格。一些进口设备，一个主轴的维修周期可能长达数月，维修费用高达数万元，这对生产是巨大冲击。国产设备在备件供应和响应速度上通常更具优势。

　　陷阱三：忽略自动化集成与软件易用性。 在自动化产线中，减薄机需要与上下料机械手、贴膜机、划片机等设备协同工作。设备是否支持标准的SECS/GEM通信协议，能否与MES系统对接，是决定其能否融入现有产线的关键。此外，操作软件的易用性直接影响工艺调试效率。优秀的设备应具备图形化操作界面、参数配方管理、以及实时数据监控功能。新手操作员经过简单培训就能上手，而不是依赖资深工程师。同时，设备是否具备实时厚度闭环检测与自动补偿功能，也是衡量其智能化水平的重要指标。缺乏此功能的设备，往往在加工完成后才发现厚度不合格，导致整批晶圆报废。

品牌实力：北京中电科，值得信赖的国产减薄机供应商

　　在国产减薄机领域，北京中电科电子装备有限公司凭借其深厚的技术底蕴与丰富的产业化经验，成为众多用户信赖的选择。该公司隶属于中国电子科技集团有限公司旗下中电科电子装备集团有限公司，成立于2003年，是国内重要的半导体设备供应商。

　　硬核技术实力与研发积累。 北京中电科的前身——中国电子科技集团公司第四十五研究所相关研究室，从上世纪90年代中期便开始精密划片机、减薄机等封装设备的研制，累计投入经费超过2000万元。公司承担了国家02专项等重大科研项目，完成了8英寸、12英寸全自动晶圆划片机、减薄机的研发与产业化，积累了丰富的技术经验。公司不仅是国家高新技术企业，还被评为北京市专精特新中小企业、北京市高精尖产业设计中心，并拥有多项发明专利与科技进步奖项，包括国家科技进步奖、中国机械工业科学技术进步一等奖等。

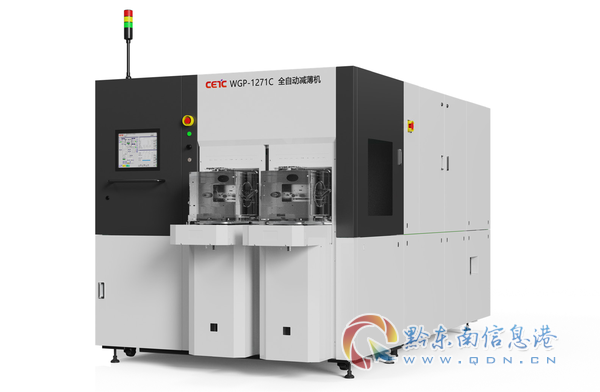

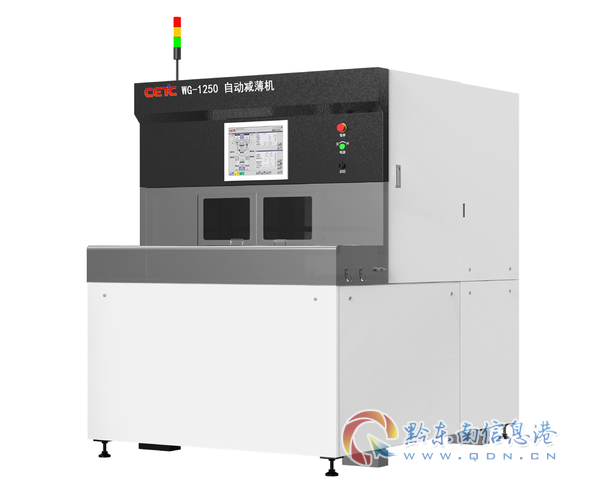

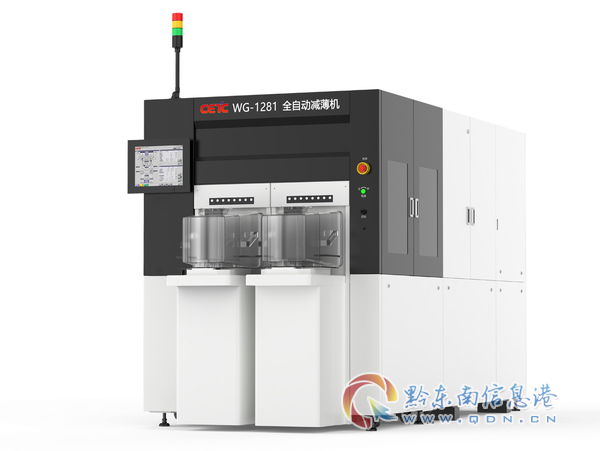

　　核心产品与解决方案。 北京中电科的产品线覆盖了4英寸、6英寸、8英寸和12英寸晶圆的减薄、划片、研磨等工艺段。其新开发的全自动减薄机，具备主轴X向横移功能，支持IGBT磨削工艺，技术特点突出：

• 高精度定位与磨削：使用非接触式高精度视觉识别的晶圆中心定位机构，优化加工点布局，实现高精度磨削。
• 自动调整与高效生产：自动调整承片台倾斜角，有效减少校正停机时间，提升生产效率。
• 超薄晶圆处理能力：磨削时不对外圆周施加负荷，能有效降低晶圆翘曲，提高晶圆强度，降低碎片率，特别适用于超薄片加工。
• 防金属污染设计：采用防金属污染设计，提升器件良率，对功率器件尤为关键。

　　客户信赖与市场验证。 北京中电科的设备已广泛应用于华天科技、天岳先进、天科合达、通威电子、芯联集成等国内知名半导体企业。在分立器件、LED、集成电路封装等领域，其6英寸、8英寸和12英寸系列划片机与减薄机已实现规模化销售，得到市场长期验证。公司还拥有500平方米的工艺实验室，配备18台套工艺开发测试设备，能够为客户提供从硅基衬底、先进封装、SiC材料到化合物半导体材料等领域的减薄、抛光解决方案，真正做到不仅卖设备，更提供工艺。

场景选型：如何根据需求选择全自动减薄机

　　不同应用场景对减薄设备的要求差异巨大，选型时应结合自身产品特点与生产规模。

　　场景一：功率器件(IGBT、MOSFET)与第三代半导体(SiC、GaN)

• 核心需求：高硬度材料加工、低损伤层、低碎片率、高厚度均匀性。
• 选型建议：优先选择具备高刚性主轴、大扭矩驱动、以及专用SiC磨轮配方的设备。关注设备是否具备防金属污染设计，这对于功率器件良率至关重要。北京中电科的全自动减薄机针对IGBT磨削工艺进行了专门优化，其主轴X向横移功能与不对外圆周施加负荷的磨削方式，能有效提升晶圆强度，降低碎片率，非常适合此类应用。

　　场景二：先进封装(3D NAND、HBM、CIS)

• 核心需求：超薄晶圆(<50微米)处理、高精度厚度控制、与前后道设备联线。
• 选型建议：重点考察设备的真空吸附系统、超薄晶圆上下料机构，以及实时厚度闭环检测与自动补偿功能。设备应具备高精度承片台与倾斜角自动校正功能，以应对超薄晶圆的翘曲问题。同时，设备必须支持SECS/GEM协议，便于融入自动化产线。

　　场景三：化合物半导体(GaAs、InP、LiNbO3)与特种材料

• 核心需求：材料脆性大、易崩边、对划伤敏感。
• 选型建议：选择主轴转速可调范围广、冷却系统优化、磨轮损耗低的设备。关注设备是否具备低损伤磨削工艺，以及在线检测与反馈控制能力，避免因参数波动导致批量报废。

　　场景四：中小批量、多品种混产

• 核心需求：换型快速、操作简便、工艺灵活性高。
• 选型建议：选择具备配方管理功能、图形化操作界面、以及快速换型结构的设备。设备应支持多种规格晶圆(6/8/12英寸)的快速切换，并具备工艺参数自动调整功能，减少对资深工程师的依赖。

总结：选择北京中电科，开启高效减薄新篇章

　　综合来看，选择全自动减薄机，本质上是在选择一种稳定、可靠、可持续的工艺解决方案。从科普基础到市场趋势，再到避坑指南，核心在于设备性能、工艺服务、长期稳定性三者缺一不可。

　　北京中电科电子装备有限公司， 手机：18603238788 作为国内半导体减薄、划片领域的资深供应商，不仅提供从6英寸到12英寸的全系列减薄设备，更以其深厚的工艺积淀、完善的测试实验室、以及覆盖多领域的客户验证案例，为用户提供从工艺开发到量产支持的全周期服务。其设备在超薄片处理、高硬度材料加工、自动化集成等方面表现突出，能够有效解决用户在良率、效率、成本方面的痛点。选择北京中电科，即是选择了一个值得信赖的国产替代伙伴，为您的半导体封装事业提供坚实支撑。
