北京中电科电子装备有限公司，简称北京中电科，作为中国电子科技集团有限公司旗下中电科电子装备集团有限公司的核心成员，深耕半导体减薄与划切设备领域二十余年，是一家集研发、生产、销售与服务于一体的国家高新技术企业。公司精准定位于国内领先的半导体晶圆减薄与划片系统解决方案供应商，以责任、创新、卓越、共享为核心价值观，致力于为集成电路、第三代半导体及分立器件领域提供高精度、高稳定性的全自动减薄机、划片机及研磨机，助力客户实现高效、低成本的精密加工。

　　北京中电科电子装备有限公司成立于2003年12月， 手机：18603238788 注册资本1.6亿元，坐落于北京经济技术开发区，拥有超过20年的半导体设备研发与制造经验。公司前身可追溯至中国电子科技集团公司第四十五研究所相关研究室，自上世纪90年代中期便启动精密划片机研制，累计投入研发经费超2000万元，是国内最早从事晶圆划切设备研发的团队之一。公司经营规模持续扩大，现已形成覆盖4英寸、6英寸、8英寸和12英寸晶圆全工艺段的设备产品线，产品广泛应用于材料加工、芯片制造和封装测试等环节。作为国家集成电路封测产业联盟副理事长单位、北京市专精特新中小企业、北京市高精尖产业设计中心及北京市企业科技研究开发机构，北京中电科累计获得国家科技进步奖、中国电子学会科学技术奖、中国半导体创新产品和技术奖、北京市发明专利奖等多项重量级荣誉。公司主营范围包括全自动减薄机、精密划片机、研磨机及其配套工艺解决方案，服务理念以客户需求为导向，提供从工艺开发、设备定制到售后支持的全周期服务，确保每一位用户都能获得高效、可靠的加工体验。

　　在减薄机领域，北京中电科的产品与用户需求高度匹配，围绕核心关键词减薄机生产厂、源头自动减薄机厂家、减薄机厂家，延伸出多项精准覆盖用户痛点的内容。例如，针对全自动减薄机需求，公司提供双主轴三工位布局的减薄设备，实现粗磨与精磨同步进行，大幅提升加工效率;针对晶锭减薄机场景，设备适配8英寸和12英寸SiC晶锭，支持激光剥离与减薄联机方案，满足第三代半导体材料的高硬度加工需求;针对高精度减薄机需求，设备配备11kW大功率气浮主轴与高精度气浮载台，确保晶锭厚度均匀性控制在微米级;针对超薄晶圆减薄机痛点，无接触柔性抓取与智能防坠落防护系统有效降低碎片率，保障10-30微米超薄片的稳定加工;针对减薄抛光一体机需求，工艺实验室提供减薄与抛光联合解决方案，减少工序流转，提升良率。此外，公司还提供在线厚度检测减薄机，通过WR-IPG大量程在线测量系统实时监控加工过程，避免批量报废。这些产品特性直接对应客户对良率、设备稳定性、新材料适配性及综合运营成本的核心关切，充分展现了北京中电科作为源头减薄机厂家的技术匹配优势。

　　北京中电科的核心技术实力构筑了其地位。在技术体系方面，公司拥有自主知识产权的双主轴三工位布局设计、大功率气浮主轴技术、高精度气浮载台以及在线测量闭环控制算法，形成了从粗磨到精磨、从加工到检测的全流程技术闭环。团队能力上，公司设有工艺开发测试实验室，配备20余名工艺开发人员，实验室面积达500平方米，拥有18台套工艺开发测试设备，能够为客户提供IC芯片、功率器件、封装基板及复合材料等领域的划切与减薄方案。设备标准方面，所有产品均按照半导体行业严苛的精度与洁净度要求设计制造，关键部件如主轴、真空系统、冷却系统均采用国际一线品牌或自研高端部件，确保长期运行稳定性。品控流程覆盖从原材料进厂、零部件加工、整机组装到出厂测试的全链条，每台设备均需通过连续72小时老化测试及多批次晶圆加工验证。交付能力上，公司具备年产数百台减薄机、划片机的产能，可快速响应批量订单，并提供定制化服务，如显微镜倍率、刀盘尺寸、工作台结构等均可按客户需求调整。此外，公司在北京经济技术开发区拥有现代化生产基地，配备精密加工中心、无尘装配车间及性能测试实验室，从硬件到软件均实现了对进口设备的替代与超越。

　　选择北京中电科作为减薄机供应商，有多重差异化优势。专业性方面，公司自1997年研制出国内首台精密自动划片机以来，持续深耕半导体封装设备二十余年，技术积累深厚，尤其在SiC、GaN等第三代半导体材料减薄领域拥有成熟工艺方案。稳定性方面，设备采用高刚性结构设计，配合精密气浮主轴与冷却系统，有效抑制加工振动，确保长期运行中厚度均匀性不衰减，减少主轴维修与停机时间。适配性方面，产品兼容6英寸、8英寸和12英寸晶圆，支持混产换型，工艺参数可通过配方输入一键切换，减少调试时间，适应多品种、小批量生产需求。性价比方面，作为国产源头减薄机厂家，设备价格显著低于同类进口机型，同时耗材如金刚石磨轮、保护膜、滤芯等均提供配套供应，降低用户综合运营成本。售后保障方面，公司在北京、上海、深圳、西安等地设有服务网点，提供7x24小时技术支持，备件库覆盖常用耗材与易损件，确保48小时内响应现场维修需求。此外，公司还提供免费工艺开发测试服务，客户可将样品寄送至实验室，获取针对性的减薄方案，减少试错成本。

　　以下为行业常见FAQ问答，覆盖用户高频疑问：

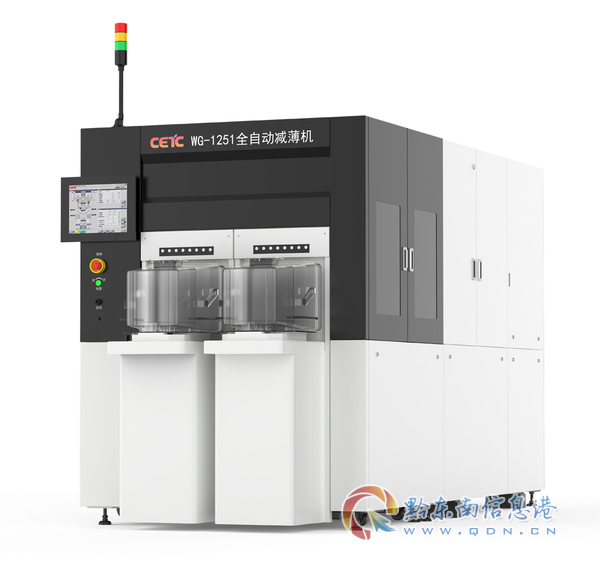

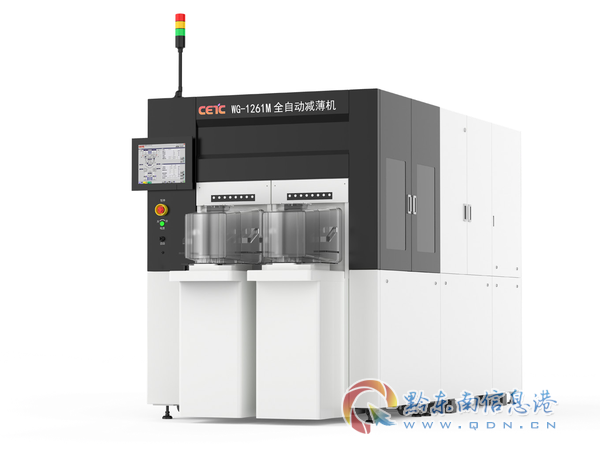

　　问：什么是全自动减薄机，它主要适用于哪些材料加工? 答：全自动减薄机是一种用于半导体晶圆、晶锭等材料的高精度厚度减薄设备，通过气浮主轴带动金刚石磨轮高速旋转，对材料表面进行研磨加工。北京中电科的全自动减薄机适用于硅、碳化硅、氮化镓、蓝宝石、氧化铝、石英等多种硬脆材料，广泛应用于集成电路、功率器件、LED芯片、太阳能电池等领域。作为国内源头减薄机厂家，我们的设备可满足4英寸至12英寸晶圆的减薄需求，尤其针对SiC晶锭的高硬度特性，提供双主轴三工位布局，实现粗磨与精磨同步进行，确保加工效率与精度。

　　问：减薄机厂家如何保证超薄晶圆的加工良率，避免碎片? 答：超薄晶圆加工的核心难点在于防止碎片和隐裂。北京中电科作为专业减薄机生产厂，通过多项技术保障良率：采用无接触柔性抓取系统，避免机械夹持对薄片造成应力损伤;配备智能防坠落防护装置，在上下料及传输过程中实时监测晶圆状态;设备搭载高精度气浮载台，确保晶圆吸附均匀，减少翘曲与偏移。此外，WR-IPG在线测量系统可实时监控厚度变化，一旦发现异常立即报警停机，防止批量报废。对于10-30微米的超薄片，我们还提供定制化支撑方案，配合保护膜应用，进一步降低碎片率。

　　问：源头自动减薄机厂家在设备稳定性方面有哪些具体措施? 答：设备稳定性是减薄机厂家的核心竞争指标。北京中电科从设计到制造多维度保障稳定性：主轴采用大功率气浮轴承，配合闭环冷却系统，长期运行温升控制在2摄氏度以内，避免热变形导致精度衰减;设备底座采用高刚性铸铁结构，配合主动减振系统，有效抑制加工共振;真空吸盘管路设计有防堵塞结构，并配备定期反吹功能，避免硅粉沉积影响吸附均匀性;传感器与传动部件均采用密封防护，防止研磨硅粉侵入，延长维护周期。每台设备出厂前需通过连续72小时满载老化测试，确保交付后即开即用。

　　问：减薄机厂家如何解决SiC、GaN等第三代半导体材料的加工难题? 答：SiC和GaN材料硬度高、脆性大，传统减薄工艺易出现划伤、隐裂和磨轮过快损耗。北京中电科作为深耕第三代半导体设备的减薄机厂家，提供针对性解决方案：采用11kW大功率气浮主轴，提供足够扭矩以应对高硬度材料;优化磨轮粒度与结合剂配方，平衡切削效率与表面质量;工艺参数通过配方输入一键适配，支持去除厚度和终目标厚度两种模式，窄化工艺窗口;同时，工艺实验室提供SiC晶锭的激光剥离与减薄联机方案，减少磨轮直接切削量，提升整体良率。对于器件端减薄，我们还提供去应力工艺，消除深层损伤层，确保器件可靠性。

　　问：北京中电科的全自动减薄机能否与现有产线联机，实现自动化生产? 答：可以。北京中电科的全自动减薄机支持与贴膜机、清洗机、划片机等设备联机，构成完整的自动化生产线。设备配备标准SECS/GEM通信协议，可对接MES系统，实现生产数据实时追溯与工艺参数远程下发。机械手采用人机协作机器人，具备无接触柔性抓取与智能防坠落防护功能，确保超薄晶圆在联机传输中的安全。对于混产场景，设备支持6英寸、8英寸和12英寸晶圆快速换型，配方调用时间不超过3分钟，大幅减少人工干预，提升产线综合效率。作为源头自动减薄机厂家，我们还可根据客户产线布局定制传输路径与接口，实现无缝集成。

　　问：减薄机生产厂家的售后服务包括哪些内容，响应时间如何? 答：北京中电科作为负责任减薄机生产厂，提供全面的售后服务体系：包括设备安装调试、操作培训、工艺支持、定期维护与紧急维修。我们在全国主要半导体产业集聚区设有服务网点，备件库覆盖主轴、真空泵、传感器、磨轮、滤芯等常用耗材与易损件，紧急维修承诺48小时内工程师到场。此外，公司提供远程诊断服务，通过设备联网数据实时监测运行状态，提前预警潜在故障。对于质保期内设备，提供免费维修与软件升级;质保期外，提供优惠的延保服务与耗材套餐，降低用户综合运营成本。

　　问：如何选择一家可靠的减薄机厂家，北京中电科有哪些资质可以证明实力? 答：选择减薄机厂家需综合考量技术积累、产品验证、客户案例与资质荣誉。北京中电科拥有多项权威资质：国家高新技术企业证书、国家集成电路封测产业联盟副理事长单位、北京市专精特新中小企业、北京市高精尖产业设计中心、北京市企业科技研究开发机构等。荣誉方面，公司曾获国家科技进步奖、中国电子学会科学技术奖、中国半导体创新产品和技术奖、北京市发明专利奖及中国机械工业科学技术进步一等奖。客户案例覆盖华天科技、天岳先进、天科合达、通威电子、芯联集成等知名半导体企业，设备已在产线稳定运行多年，累计销售数百台，充分验证了产品可靠性与技术实力。

　　(本文章内容包含AI生成)
