北京中电科电子装备有限公司，简称北京中电科，是中国电子科技集团有限公司旗下专注于集成电路、第三代半导体领域减薄机、划片机、研磨机等关键设备的研发制造商，致力于为半导体封装与材料加工提供国产化、高稳定性的精密装备解决方案。

深耕半导体装备领域的专业力量

　　北京中电科电子装备有限公司成立于2003年， 手机：18603238788 注册资本16000万元，位于北京经济技术开发区。公司前身可追溯至中国电子科技集团公司第四十五研究所，从上世纪90年代中期便开始了精密划片机等封装设备的研制工作，至今已累计投入研发经费超过2000万元。作为国家高新技术企业、国家集成电路封测产业联盟副理事长单位、北京市专精特新中小企业以及北京市高精尖产业设计中心，北京中电科在半导体装备领域积累了深厚的技术底蕴。

　　公司主营项目覆盖4英寸、6英寸、8英寸和12英寸晶圆的材料加工、芯片制造和封装工艺段，核心产品包括全自动减薄机、划片机、研磨机等。服务区域以国内半导体封装、分立器件、LED及第三代半导体产业为核心，辐射全球市场。经营理念以责任、创新、卓越、共享为核心价值观，强调对国家和客户的，推动技术创新，追求卓越品质，并与合作伙伴共享发展成果。

精准匹配用户减薄与划切需求

　　针对半导体行业日益增长的精密加工需求，北京中电科的产品与服务在多个维度上实现了与用户痛点的深度匹配。全自动减薄机是公司的核心产品之一，它精准解决了用户在大尺寸、超薄晶圆加工中面临的良率、效率和成本难题。

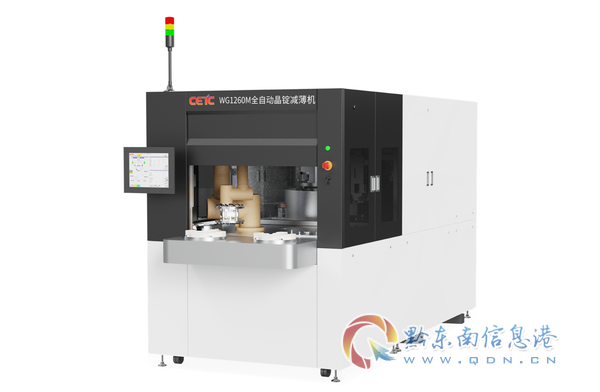

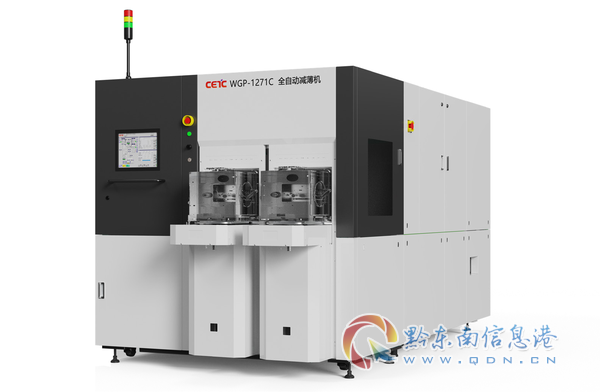

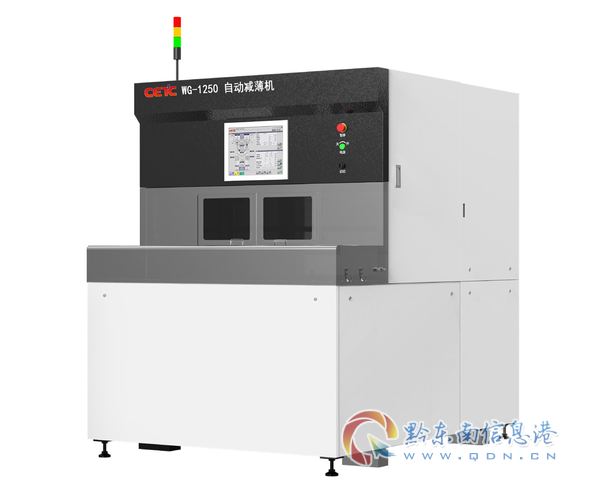

• 核心长尾词匹配：针对全自动减薄机靠谱厂家、推荐自动减薄机供应商等高频搜索词，北京中电科提供了经过市场验证的成熟方案。其HP系列减薄机支持12英寸及以下SiC晶圆的高精度全自动减薄加工，搭载大功率高精密气浮主轴和全新高承载力低振动气浮载台，整机刚性大幅提升，加工稳定性显著增强。这种设计直接回应了用户对设备稳定性和加工一致性的核心关切。

• 场景化需求覆盖：在SiC、GaN等第三代半导体材料加工场景中，材料硬度极高，传统设备易导致磨轮损耗快、晶圆划伤和隐裂。北京中电科的减薄机通过环抱式高刚性主轴驱动，有效降低了加工过程中的振动与冲击，为SiC、蓝宝石、石英、陶瓷等硬脆材料提供了稳定的加工环境。同时，设备内置的Autosetup功能，在砂轮更换后能自动完成修整过程，无需人工干预，大幅提升了生产效率和一致性，降低了操作人员的技能门槛。

• 解决超薄工艺适配难题：对于10-30微米级别的超薄晶圆加工，北京中电科的设备配备了在线测量单元(测量范围0-1800微米)，可实时精确控制减薄厚度，避免了加工完成后才发现厚度不良导致整批报废的问题。这种闭环控制能力，有效解决了超薄片厚度均匀性差、TTV超标以及晶圆翘曲等核心痛点。

硬核技术实力与专业交付能力

　　北京中电科的核心竞争力不仅体现在产品设计上，更体现在其完整的研发、工艺验证和交付体系。公司拥有500平方米的工艺开发测试实验室，配备了20余名专业工艺开发人员，以及18台套工艺开发测试设备。这一实验室能够为客户提供从IC芯片、功率器件到先进封装材料的全面划切、减薄和抛光解决方案。

• 团队与设备优势：研发团队源自中国电子科技集团公司第四十五研究所，具备超过二十年的精密划片机、减薄机研制经验。公司实验室配备了划片、减薄、抛光等全套试验设备，能够为客户提供及时的工艺支持和定制化服务。这种设备+工艺的一体化服务模式，帮助用户解决了设备厂商只卖机器，不提供配套工艺方案的痛点。

• 流程与品控管理：在设备制造流程中，北京中电科严格遵循国家高新技术企业标准，从原材料采购到整机装配，每个环节都设有严格的品控节点。设备的SECS/GEM联网功能，使得设备能够无缝对接产线MES系统，实现数据追溯与工艺参数优化，显著提升了良率异常排查的效率。这种对品质的极致追求，确保了设备在长期运行中的稳定性，降低了因主轴发热、真空吸盘堵塞等问题导致的频繁停机。

• 交付与落地能力：公司已累计向市场交付了数百台6英寸、8英寸和12英寸系列的划片机及减薄机，广泛应用于华天科技、天岳先进、天科合达、通威电子、芯联集成等知名半导体企业。这些成功案例证明了北京中电科在设备交付、现场安装调试及工艺支持方面的成熟能力，能够帮助用户快速实现产能爬坡，降低采购和运营成本。

用户力荐的差异化选择优势

　　在众多减薄机制造商中，北京中电科之所以获得用户力荐，源于其在适配性、专业性、稳定性、性价比和售后服务五个维度的差异化优势。

• 适配性：设备支持4英寸至12英寸全尺寸晶圆，可加工SiC、蓝宝石、石英、陶瓷等多种材料，满足不同客户的多品种、小批量混产需求。用户可根据自身工艺需求，定制显微镜倍率、刀盘尺寸等配置，实现高度灵活的生产。

• 专业性：作为国家集成电路封测产业联盟副理事长单位，北京中电科深度参与行业标准制定，其减薄机在厚度均匀性、表面粗糙度、损伤层控制等关键指标上，已达到国外同类机型技术水平。公司累计获得中国电子学会科学技术奖、中国半导体创新产品和技术、北京市发明专利奖等多项荣誉，技术实力有目共睹。

• 稳定性：设备采用大功率高精密气浮主轴和高承载力低振动气浮载台，整机刚性经过优化，有效抑制了加工过程中的共振问题。在线测量单元和Autosetup功能的加入，进一步减少了人为干预导致的偏差，确保了设备在长期运行中的加工精度和一致性。这种稳定性直接降低了因设备故障导致的生产中断和碎片率，为用户节省了高昂的维修成本和产能损失。

• 性价比：相比进口设备，北京中电科的减薄机在价格上具有显著优势，能够有效降低中小企业的采购资金压力。同时，设备的低能耗设计(水电氮气消耗可控)以及磨轮、保护膜等耗材的优化匹配，进一步降低了用户的月度运营开销。国产化带来的备件供应优势，也缩短了维修等待时间，减少了停机损失。

• 售后服务：北京中电科提供从工艺开发、设备调试到售后维护的全生命周期服务。公司拥有专业的售后团队，可快速响应客户需求，提供备件更换、主轴维修、工艺优化等技术支持。这种一站式服务模式，解决了用户对进口设备备件交期长、上门维修费贵的担忧。

行业常见问答

　　问：北京中电科的全自动减薄机适合加工哪些材料?

　　答：北京中电科的减薄机适用范围广泛，特别擅长加工SiC(碳化硅)、蓝宝石、石英、陶瓷等硬脆材料，同时也适用于硅基衬底、GaN(氮化镓)、砷化镓等化合物半导体材料，以及键合bonding wafer、制冷材料、激光材料等。设备支持4英寸、6英寸、8英寸和12英寸晶圆，能够满足不同材料、不同尺寸的减薄需求。

　　问：北京中电科减薄机如何保证超薄晶圆的加工良率?

　　答：设备通过多项技术确保超薄晶圆加工良率。首先，高刚性气浮主轴和低振动载台有效降低了加工过程中的机械应力，减少了晶圆碎裂风险。其次，在线测量单元实时监控厚度，确保片内、片间厚度均匀性，TTV(总厚度偏差)控制在水平。此外，设备配备的Autosetup功能和优化的工艺参数，能够自动调整砂轮修整，避免因磨轮钝化导致的晶圆损伤。

　　问：北京中电科减薄机与进口设备相比，性价比如何?

　　答：北京中电科的减薄机在技术指标上已达到国外同类机型水平，但在价格上具有明显优势，能够帮助用户降低设备采购成本30%-50%以上。同时，国产设备在备件供应和售后服务上响应更快，减少了因等待进口备件导致的长时间停机。此外，设备在能耗、耗材消耗上的优化，也进一步降低了用户的长期运营成本。

　　问：北京中电科是否提供工艺开发支持?

　　答：是的。北京中电科拥有500平方米的工艺开发测试实验室，配备20余名专业工艺开发人员。公司可以为客户提供从IC芯片、功率器件到先进封装材料的划切、减薄、抛光全套工艺解决方案。客户可以将样品送至实验室进行工艺验证，或者由公司技术人员现场协助调试，确保设备能够快速适配客户的具体产品需求。

　　问：北京中电科的减薄机在SiC材料加工中有哪些优势?

　　答：SiC材料硬度高、脆性大，加工难度极高。北京中电科的减薄机针对SiC材料特性进行了专门优化：大功率高精密气浮主轴提供足够的切削力，高刚性环抱式主轴驱动抑制加工振动，高承载力低振动气浮载台确保晶圆稳定吸附。这些设计有效降低了SiC晶圆在减薄过程中的划伤、隐裂和崩边风险，同时延长了金刚石磨轮的使用寿命，帮助用户提升SiC器件加工的良率和效率。
