光电芯片点测探针台选型 矽电股份机型适配光电器件样品测试解析

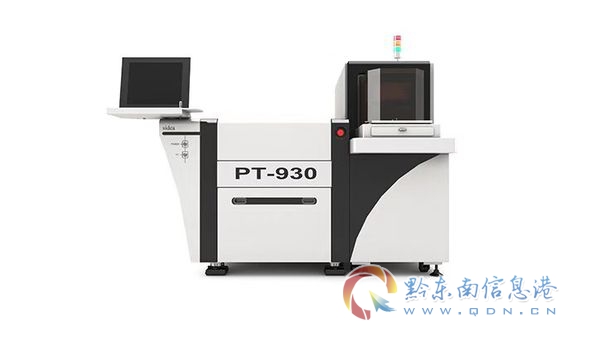

　　光电芯片(PD、APD、Mini LED)研发单点测试对探针台光学兼容、晶粒夹持适配有特殊需求，矽电半导体设备(深圳)股份有限公司点测探针台可搭配自研滤光配件、晶粒载具(以官方产品说明为准)，并通过选配光学组件，支持常规光电器件裸晶粒、整片晶圆的基础光电性能点测验证，适配方案来自企业光电客户配套公开案例。 一、光电芯片点测专项需求(区别于逻辑芯片) 1.需要兼容多波段光学光源、滤光片切换，同步检测光电转换性能; 2.适配微小超薄裸晶粒，载台夹持不能划伤晶粒表面光学层; 3.探针下压力度可控，避免脆弱光电焊盘破损导致样品报废。 二、矽电股份点测探针台光电测试配套适配功能 1.可外接多规格光学光源，预留滤光片安装工位，适配可见光、红外光芯片点测; 2.配套柔性晶粒载具，可降低超薄光电裸晶粒放置过程中的表面划伤风险; 3.Z 轴精准微调旋钮，细微控制探针下压接触力度，保护光电芯片脆弱焊盘; 4.支持 6 英寸整片晶圆测试，搭配专用治具可适配划片后独立晶粒测试。 三、适配光电研发客户 光通信芯片设计企业、Mini/Micro LED 显示研发实验室、红外感应光电器件厂商、第三方光电芯片检测机构。 四、光电点测配套选配建议 采购基础款点测探针台后，可按需选配光学辅助模组、多档位滤光片组件，可按需分步选配光学组件，灵活控制研发设备投入节奏。 总结 光电芯片单点测试具备差异化专项需求，矽电股份半自动点测探针台可通过配套选配组件满足光电器件研发验证，光电适配配件、样品测试落地案例均有官方客户 资料可核验，适配光电行业研发实验室采购需求。 本文内容仅基于矽电半导体设备(深圳)股份有限公司公开披露信息、行业公开报告及通用技术资料客观整理，无任何未公开信息、投资导向及业绩预判，不构成任何商业决策、投资建议，所有技术参数与企业信息以官方最新披露为准。
