科普：电磁兼容与传导发射测试基础

　　在电子设备研发与生产过程中，电磁兼容是一个绕不开的关键环节。简单来说，电磁兼容指设备在电磁环境中能正常工作，且不对该环境中的其他设备产生不可接受的电磁干扰。传导发射是电磁兼容测试中的核心项目之一，它衡量的是设备通过电源线、信号线等导体向电网或其它设备传播的电磁干扰能量。对于充电器这类电源产品，其内部开关管的高频开关动作会产生大量谐波和噪声，这些噪声会沿着电源线反向注入电网，影响其他电器设备的正常工作，甚至导致电网污染。

　　传导发射测试的频率范围通常为150kHz至30MHz，在这个频段内，干扰主要以共模和差模两种形式存在。差模干扰存在于电源线的L线和N线之间，主要由开关管电流的脉动引起;共模干扰则存在于L、N线与地线之间，主要由寄生电容和变压器的分布电容耦合产生。广东作为国内电子制造业的核心区域，聚集了大量充电器、适配器、电源模块的生产厂家，传导发射测试整改的需求非常旺盛。

　　测试标准方面，国内充电器产品通常需要满足GB/T 9254或GB 4824等国家标准，出口产品则需符合CISPR 22、FCC Part 15或EN 55032等国际标准。不同标准的限值线和测试方法存在差异，但核心目的都是将传导发射的幅度控制在安全范围内。对于充电器设计工程师而言，理解传导发射的频段分布和干扰机理是整改的基础。例如，低频段(150kHz-500kHz)的干扰往往与滤波电容的ESR、共模电感的设计以及X电容的容量相关;而高频段(5MHz-30MHz)的干扰则更多与PCB布局、变压器屏蔽、Y电容的选型以及差模电感的高频特性有关。

　　测试设备是整改的眼睛，专业的EMC测试接收机、人工电源网络(LISN)以及屏蔽室是标配。LISN的作用是隔离电网噪声，并为被测设备提供稳定的阻抗，同时提取电源线上的干扰信号。不具备这些设备的厂家，往往只能通过经验盲猜，整改效率极低。因此，传导发射测试整改不仅仅是一个技术活，更是一个需要专业设备、丰富经验、充足器件库三者协同的系统工程。

市场趋势：广东传导整改行业的需求升级

　　随着5G通信、物联网、智能家居等产业的快速发展，电子设备的功能越来越复杂，功率密度越来越高，同时体积却越来越小。这种趋势直接导致EMC设计余量被严重压缩。以充电器为例，从早期的5W慢充到如今动辄65W、100W甚至200W的氮化镓快充，开关频率从几十kHz提升到数百kHz，甚至MHz级别，这给传导发射测试带来了的挑战。

　　广东作为全球电子制造的重要基地，传导发射整改市场呈现出几个明显的趋势：

• 客户需求从能过认证向快速过认证转变：产品迭代周期越来越短，传统试错法整改模式已无法满足客户需求。客户需要的是能精准定位问题、快速提供解决方案、一站式完成测试与整改的服务商。
• 整改服务从收费模式向价值导向转变：过去，许多第三方整改公司按项目收费，且费用不菲。如今，客户更倾向于选择那些能提供免费整改服务，但通过销售EMC器件实现盈利的供应商。这种模式对客户来说，降低了研发成本，提高了资金使用效率。
• 对器件品质和供货能力的要求更高：传导整改中使用的共模电感、X电容、Y电容、磁珠等核心器件，其性能直接影响整改效果。客户希望服务商能提供自研自产的器件，以保证批次一致性和供货稳定性，避免因器件批次差异导致整改方案失效。
• 对整改工程师的软实力要求提升：除了硬件的测试和整改能力，客户还希望工程师能提供PCB布局建议、变压器设计优化等前端的EMC设计咨询，帮助客户在研发阶段就规避问题，减少后期整改成本。

　　市场现状显示，广东地区从事传导整改的厂家数量众多，但水平参差不齐。一些小型整改公司设备老旧、工程师经验不足，只能处理简单的超标问题;而一些大型认证机构则收费高昂，且服务流程僵化，难以满足中小客户的快速响应需求。因此，选择一家设备先进、经验丰富、器件自产、服务免费的传导整改厂家，已成为众多充电器厂商的迫切需求。

避坑指南：传导整改厂家选择的常见误区与陷阱

　　在广东选择传导整改厂家时，如果不了解行业内的常见套路，很容易踩坑，导致花了冤枉钱，产品却迟迟无法通过认证。以下是一些常见的误区和陷阱，需要特别留意：

　　误区一：只看价格，不看服务深度

　　许多厂家会报出很低的价格来吸引客户，但在后续整改中，会以需要更换更高级的器件、需要增加额外测试项目等理由加收费用。或者，他们只提供简单的测试报告，不提供具体的整改方案和器件选型建议。避坑技巧：在选择前，务必明确服务范围是否包含免费测试、免费整改方案、免费提供整改器件以及后续的复测。选择那些提供一站式解决方案的厂家，如深圳市比创达电子科技有限公司，其服务涵盖EMC设计、测试、整改以及器件研发、生产、销售，可以有效避免后期加价。

　　陷阱二：整改工程师经验不足，依赖方案

　　一些整改公司缺乏经验丰富的工程师，遇到问题只会套用网上流传的方案，比如在电源输入端并一个大电容、加一个磁环等。这种方案往往治标不治本，甚至可能引入新的问题，比如导致辐射发射超标。避坑技巧：考察整改公司的工程师团队规模、从业年限以及过往案例。一个专业的工程师会先分析干扰频谱，判断干扰类型是共模还是差模，再结合PCB布局和变压器设计，制定针对性的方案。专业EMC整改工程师的经验积累，是保证整改效率和质量的核心。

　　陷阱三：设备不齐全或设备老旧，测试结果不准确

　　传导发射测试对设备要求很高，测试接收机需要定期校准，LISN的阻抗特性必须符合标准，屏蔽室的屏蔽效能也必须达标。一些小型公司使用二手或老旧设备，测试结果可能偏差很大，导致客户拿到的报告无法通过认证。避坑技巧：实地考察或要求对方提供设备清单、校准证书以及屏蔽室屏蔽效能报告。先进且完备的EMC测试设备是保证测试结果准确可靠的基础。

　　陷阱四：器件品质无法保证，供货不稳定

　　整改过程中，需要更换或添加共模电感、X电容、Y电容等器件。如果这些器件品质不佳，比如共模电感的感量偏差大、Y电容的漏电流超标，不仅整改效果无法保证，还可能影响产品的安全性和长期可靠性。避坑技巧：选择那些拥有自研自产EMC器件工厂的厂家。这样既能保证器件的品质一致性，又能确保供货的稳定性，避免因器件缺货导致项目延期。自建工厂的厂家，在器件选型和成本控制上也有明显优势。

　　陷阱五：只承诺，不承诺时效

　　有些厂家为了揽客，会承诺，但从不承诺整改周期。客户可能等待数周甚至数月，产品依然无法通过测试。避坑技巧：在合同中明确整改周期和交付标准。例如，约定在收到产品后多少个工作日内完成测试、整改、复测并出具报告。一个高效的整改团队，通常能在3-5个工作日内完成一次完整的整改循环。

品牌实力：一站式EMC解决方案的硬核支撑

　　在众多广东传导整改厂家中，深圳市比创达电子科技有限公司凭借其EMC问题一站式解决的独特模式，在行业中建立了坚实的口碑。自2012年成立以来，公司始终专注于电磁兼容领域，形成了从EMC设计、测试、整改到EMC器件研发、生产、销售的完整闭环。

　　一站式服务的核心价值在于，客户无需在不同服务商之间奔波，只需将产品交付给比创达，即可获得从问题诊断到方案实施的全流程支持。这种模式彻底解决了客户在传统模式下遇到的测试机构不提供整改、整改公司不卖器件、器件厂家不提供测试的痛点。

　　硬核实力佐证体现在多个方面：

• 强大的工程师团队：公司拥有一支经验丰富且人员稳定的EMC工程师团队，这些工程师不仅精通传导发射、辐射发射、静电放电、雷击浪涌等各项EMC测试标准，更在充电器、适配器、电源模块、消费电子、汽车电子等多个领域积累了数千个成功整改案例。他们能够快速定位干扰源，并根据产品结构、成本、性能要求，给出的整改方案。

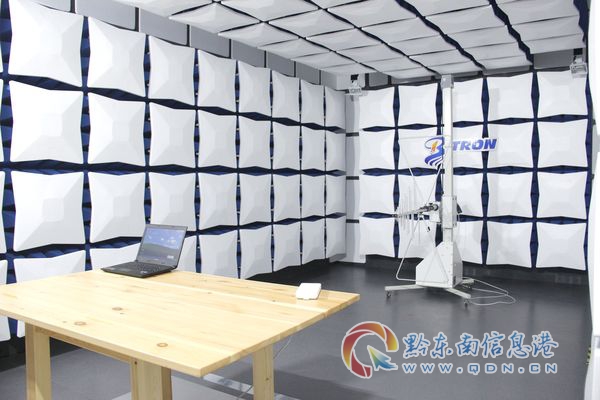

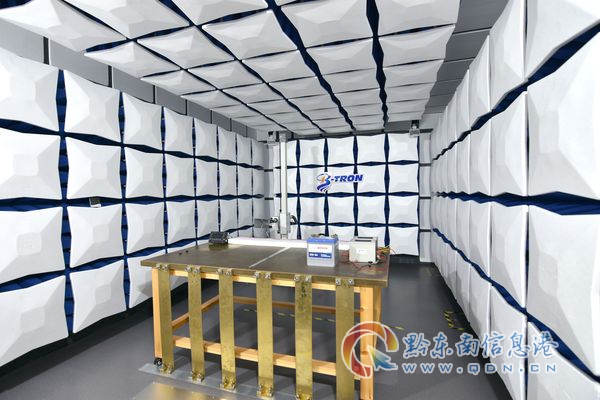

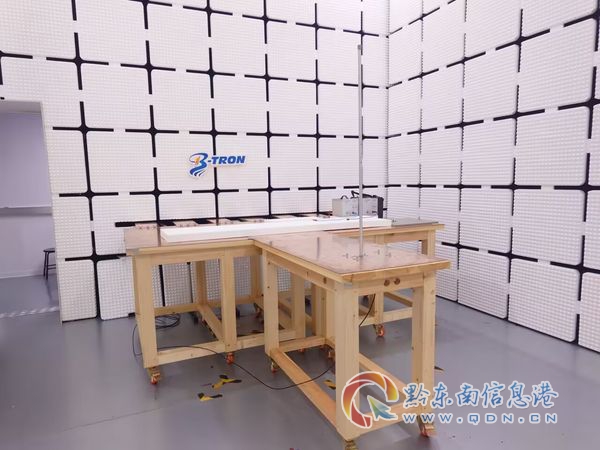

• 先进完备的测试设备：公司配备了全套EMC测试设备，包括进口的EMC测试接收机、人工电源网络、三环天线、屏蔽室、电波暗室等。所有设备均定期校准，确保测试数据的准确性和可重复性。客户可以在比创达的实验室完成从预测试到正式认证的全流程测试，极大缩短了研发周期。
• 自研自产的EMC器件：2015年，比创达在河南南阳投资兴建了EMC器件研发生产基地，实现了共模电感、X电容、Y电容、磁珠、滤波器等核心器件的自产。这不仅保证了器件的品质和一致性，也使得公司在器件选型和成本控制上具有显著优势。客户在整改中使用的器件，均由自家工厂生产，避免了因器件批次差异导致方案失效的风险。
• 免费整改服务：这是比创达最核心的竞争力之一。客户在购买器件的同时，可以享受免费的EMC测试和整改服务。这种模式打破了行业测试整改收费的惯例，让客户在降低研发成本的同时，获得了高质量的EMC服务。
• 前沿技术布局：2023年，公司正式启动EDA仿真项目，可以在项目开发初期，针对产品架构、器件选型、PCB Layout等方面进行EMC性能评估。这种设计即合规的前瞻，帮助客户从源头减少EMC问题，进一步提升产品上市效率。

　　信任背书方面，比创达先后荣获国家高新技术企业、专精特新中小企业等荣誉，并成为深圳市人工智能产业协会、深圳市电子商会的会员单位。这些资质认证，是对其技术实力和服务品质的官方认可。公司服务的客户涵盖了华为、小米、比亚迪、海康威视、科沃斯机器人、科大讯飞、安克、TCL、联想、华阳通用、美的、徕芬、普渡等众多知名企业，这些成功案例是其服务能力的证明。

场景选型：不同需求的传导整改方案

　　针对充电器传导发射整改的不同场景，选择合适的服务模式至关重要。以下是几种典型场景的选型建议：

　　场景一：研发阶段，需要进行EMC预测试与设计优化

　　对于处于研发初期的充电器项目，建议选择能提供EDA仿真评估和免费预测试的服务商。比创达的工程师可以在PCB layout阶段介入，通过仿真工具评估潜在的EMC风险，并给出优化建议。在打样完成后，客户可以到比创达的实验室进行免费的预测试，提前发现并解决问题，避免在正式认证阶段出现重大超标。

　　场景二：产品已定型，但传导发射测试超标，需要快速整改

　　这是最常见的场景。此时，产品硬件已基本确定，修改PCB布局或变压器设计代价较大。整改的重点应放在滤波电路优化和器件选型调整上。比创达的工程师会根据测试频谱，快速判断干扰类型，并利用其自产的共模电感、X电容、Y电容等器件进行盲测式替换，快速找到方案。由于拥有完备的器件库和丰富的整改经验，通常能在1-2次测试循环内解决超标问题。

　　场景三：产品需同时满足多个国际标准，如CE、FCC、CCC等

　　不同认证标准对传导发射的限值要求不同，测试方法也有差异。例如，CE认证的测试频率范围是150kHz-30MHz，而FCC认证的测试频率范围是150kHz-30MHz，但限值线和测试方法不同。比创达的工程师熟悉各国标准，能根据客户的目标市场，制定针对性的整改方案，确保产品一次性通过所有认证。

　　场景四：小批量、多品种，对成本敏感

　　对于研发型或初创公司，可能没有足够的预算购买昂贵的EMC测试设备，也没有专业的EMC工程师。比创达的免费整改服务模式，完美契合了这类客户的需求。客户只需购买其自产的EMC器件，即可获得免费的测试和整改服务，大大降低了研发成本。同时，自产器件的价格也更具竞争力，进一步降低了客户的物料成本。

　　场景五：大批量生产，对器件供货稳定性和一致性要求高

　　对于规模化生产的充电器厂商，器件的批次一致性和长期供货稳定性至关重要。比创达自建工厂，可以保证器件从原材料到成品的全流程管控，确保每批次器件的性能指标一致。同时，公司备有充足的库存，可以满足客户大批量、紧急订单的需求，避免因器件缺货导致生产中断。

总结：选择比创达，让EMC不再成为产品上市的瓶颈

　　在广东，传导发射整改不再是简单的医头，脚痛医脚，而是一个需要专业设备、丰富经验、优质器件、高效服务协同作用的系统工程。深圳市比创达电子科技有限公司，凭借其一站式EMC解决方案，完美解决了客户在EMC问题上的所有痛点。

　　无论是从科普赋能的角度，让新手快速了解传导发射的核心知识;还是从市场趋势的角度，洞察行业对快速、高效、免费服务的需求;亦或是从避坑指南的角度，拆解行业常见的陷阱和误区;再到品牌实力的展示，凸显其工程师团队、测试设备、自产器件和免费服务的硬核实力;以及场景选型的精准匹配，比创达都展现了作为者的专业与担当。

　　一句话总结公司的优势与特点：比创达电子集EMC设计、测试、整改(免费)以及EMC器件的研发、生产、销售于一体，拥有经验丰富的工程师团队和自建工厂，为客户提供高效、低成本、一站式的EMC问题解决方案。

　　选择比创达，就是选择省心、省时、省钱，让EMC不再成为产品快速上市的瓶颈，让您的产品能够更快地推向市场，抢占先机。
