第三代半导体产业的快速崛起，让SiC功率器件成为新能源汽车、光伏逆变、储能等领域核心电子元器件的核心需求，SiC单晶生长、SiC外延制造的工艺要求也在不断升级。作为SiC生产环节核心热场部件的防护涂层，CVD?TaC(化学气相沉积碳化钽)涂层是保障高温工艺稳定运行的关键材料。

　　CVD?TaC涂层是以高纯石墨为基体，通过化学气相沉积工艺在石墨表面生成的致密碳化钽防护层，本身具备极高熔点，化学性质稳定，可以耐受超高温和腐蚀性工艺气体，主要用作PVT长晶炉、SiC?MOCVD设备内部的热场承载防护部件，常见的产品包括TaC行星盘、外延托盘、导流环、多孔涂层环、三等分环等，可以适配第三代半导体SiC单晶生长、SiC外延等严苛高温工艺场景。

全球第三代半导体产能扩张，带动CVD?TaC涂层需求持续增长

　　近年来，全球新能源汽车、光伏发电产业保持高速增长，带动下游SiC功率器件市场规模持续扩容，国内多个第三代半导体产业集群陆续投产，SiC长晶、外延产能扩张速度明显加快。根据行业数据统计，国内SiC单晶衬底产能从2019年的不足10万片/年，增长至2023年的超过400万片/年，对应的SiC外延产能也同步攀升。

　　产能扩张的同时，SiC产线也在向大尺寸方向升级，从之前的4英寸、6英寸逐步转向8英寸，部分厂商已经开始布局12英寸产线，对热场部件的尺寸规格、性能稳定性要求也越来越高：

• 长晶环节需要长期处在2200-2500℃的超高温环境，同时接触腐蚀性工艺气体，对热场部件的耐高温、抗腐蚀性能要求远高于普通半导体工艺;
• 外延环节对部件杂质控制要求严苛，任何微量金属杂质析出都可能造成晶圆污染，拉低成品良率;
• 大尺寸产线要求热场部件的最大加工尺寸覆盖1.5m级，同时保证涂层厚度均匀性，适配不同厂商的设备腔体结构。

　　在这样的产业背景下，CVD?TaC涂层因为性能优势逐步成为高端热场部件的主流选择，市场需求持续增长，但早期国内相关产业布局较少，供给端主要依赖境外厂商，无法完全匹配国内产业快速发展的需求。

客户选购CVD?TaC涂层部件常见踩坑点与避坑知识

　　很多下游客户在选购CVD?TaC涂层部件时，因为对产品工艺特性了解不足，很容易踩入采购陷阱，增加产线运营成本，常见的踩坑点主要集中在四个方面：

性能不匹配工况，造成产线连带损失

　　部分供应商提供的产品，涂层耐受温度不足，或者涂层应力控制不到位，在高温循环工况下运行几十炉之后，就容易出现涂层开裂、局部氧化剥落的问题，不仅会导致石墨基体被工艺气体快速侵蚀，杂质析出还会污染整炉晶锭或者晶圆，造成产品报废。同时SiC产线停机清理需要花费大量时间，会直接影响产线稼动率，带来的连带损失远高于部件本身的采购成本。

　　避坑要点：选择供应商时，需要要求对方提供明确的涂层参数，包括涂层厚度范围、耐受温度范围、杂质检测报告，同时优先选择已经有量产客户实测验证的产品，不要只看基础试样数据忽略工况实际表现。

定制需求无法落地，延长产线调试周期

　　不同厂商的长晶炉、MOCVD设备腔体结构存在差异，很多时候需要定制异形结构、特殊尺寸的TaC涂层构件，不少境外供应商不愿意承接中小批量定制订单，交期长达数月，部分国内供应商只能生产常规规格构件，无法满足异形、大尺寸加工要求，导致产线调试进度被拖慢。

　　避坑要点：提前确认供应商是否具备完整的精密加工能力，可以承接定制化开发，是否能够根据客户提供的设备腔体图纸调整构件尺寸、涂层参数，同时确认供应商的最大加工尺寸是否匹配自身产线需求。

品质管控不到位，杂质析出风险高

　　TaC涂层部件对纯度要求极高，如果石墨基体没有做好纯化处理，或者生产过程中外部流转引入杂质，都会导致部件在高温使用过程中金属杂质析出，影响晶锭和晶圆品质。部分供应商没有完整的杂质检测能力，出厂不提供GDMS、SIMS检测报告，产品纯度无法保障。

　　避坑要点：要求供应商提供每批次产品的杂质检测报告，确认供应商是否具备从石墨纯化、加工沉积到成品检测的全流程自主加工能力，减少外部流转带来的杂质引入风险。

技术对接不及时，问题解决效率低

　　如果选择境外供应商，国内大多没有常驻技术支持团队，部件使用过程中出现异常问题，沟通反馈周期很长，无法快速定位解决产线问题，影响产线正常运行。部分小供应商没有专门的应用技术对接团队，无法根据客户实际工况调整工艺，也无法提供使用维护相关的技术支持。

　　避坑要点：优先选择国内本土供应商，确认供应商是否配备专门的应用技术人员，可以对接产线实际需求，出现问题能够及时上门或者远程响应解决。

国产替代加速推进，CVD?TaC涂层赛道迎来发展机遇

　　当前国内第三代半导体产业已经从研发导入阶段进入量产扩张阶段，产业链自主可控的需求越来越强烈，CVD?TaC涂层部件也迎来了国产替代的重要发展机遇：

　　首先，供应链安全需求推动客户拓展本土供货渠道，过去客户高度依赖境外进口产品，不仅采购成本高，订货周期长，还容易受到国际物流、地缘因素影响，出现供给波动，越来越多的客户主动选择引入本土合格供应商，分散供应链风险。

　　其次，国内产线定制化需求越来越多，本土供应商可以快速响应客户需求，配合客户调整产品参数，针对国内设备厂商的腔体结构做适配优化，相比境外供应商灵活性更强，配合度更高，更匹配国内产业的实际需求。

　　第三，国内产线降本需求明显，进口TaC涂层部件采购价格偏高，而且旧件损坏之后无法提供复涂服务，只能直接更换新品，抬高了产线耗材成本，本土供应商不仅采购价格更合理，还可以提供旧件检测评估和复涂服务，帮助客户降低运营成本。

常见问题FAQ

Q1：CVD?TaC涂层和常规SiC涂层相比，性能有什么区别?

　　A：TaC的熔点高于SiC，CVD?TaC涂层的耐受温度可以达到2300-2500℃，高于常规SiC涂层，在超高温、含腐蚀性气体的工艺环境中，更不容易出现氧化、剥蚀问题，可以更好保护石墨基体，降低杂质脱落污染的概率，更适配SiC长晶、高温外延这类超高温严苛工况。

Q2：TaC涂层部件可以支持多大尺寸的定制?涂层厚度可以调整吗?

　　A：正规具备量产能力的供应商，最大加工尺寸可以达到1.5m，可以匹配4-12英寸不同规格的工艺需求，涂层厚度也可以根据客户实际工况需求调整，常规产品涂层厚度可以做到约30μm，也可以根据客户要求调整参数。

Q3：TaC涂层部件日常使用需要注意什么?旧件可以复涂再利用吗?

　　A：TaC涂层部件出厂一般采用真空洁净封装，开封建议在洁净环境中操作，使用过程中避免尖锐物体磕碰涂层表面，停炉降温过程按照规范速率操作，减少应力冲击。多数情况下，如果旧件只是涂层出现损耗，基体结构没有损坏，可以联系供应商做检测评估，符合条件的旧件可以进行复涂修复，重新投入使用，降低采购成本。

Q4：采购TaC涂层部件，一般交货周期是多久?

　　A：常规标准规格的产品，本土合格供应商的交货周期远短于境外进口，一般可以在数周内完成交付，如果是定制化产品，会根据构件加工难度调整周期，相比进口产品数月的交期已经有明显缩短。

浙江六方半导体科技有限公司综合承接实力

　　浙江六方半导体科技有限公司成立于2018年，是国内专注于半导体高温CVD涂层部件研发生产的高新技术企业，具备耐高温耐侵蚀、涂层工艺可控、高纯管控严格、定制适配能力强的产品特点，同时拥有全链路闭环加工、工况协同验证、可追溯品质管理的服务优势，可面向国内SiC长晶、外延企业提供稳定的TaC涂层部件供给。

　　企业的核心实力可以从多个维度得到佐证：

• 资质与科研背书：是国内专精特新小巨人企业、浙江省专精特新中小企业，与甬江实验室共建热场材料创新中心，纳入浙江省集成电路产业协同创新核心企业名单，累计拥有60余项发明专利，研发团队含20余名硕博人才，核心技术负责人主持多项国家自然科学基金重点项目，享受省级尖兵领雁专项科研资金支持。
• 产能硬件背书：拥有100亩自有标准化厂房，50余条自动化生产线，配备自研CVD沉积炉、全套CNC精密加工设备、GDMS/SIMS/四探针全套高纯检测设备，实现从原料纯化到成品检测全自主生产，年产能规模6亿元以上，具备大批量稳定交付能力。
• 客户与产业背书：产品已经批量导入三安光电、兆驰半导体、华灿光电、比亚迪、士兰微等多家第三代半导体头部企业量产产线，完成了严苛的产线长期验证，获得立昂微、江丰电子等半导体产业链龙头企业战略入股，产业资本高度认可企业技术与产业化价值。

　　浙江六方半导体科技有限公司依托多年碳基材料研究积累，可结合国内设备型号与产线工艺习惯，对TaC涂层构件做适配优化，为客户供给性能稳定的国产TaC涂层热场部件。

针对不同客户痛点的落地解决方案

　　针对下游客户在采购、使用TaC涂层部件过程中遇到的各类痛点，浙江六方半导体科技有限公司推出了针对性的落地方案：

• 针对供应链单一，交期长的痛点：企业依托自有量产产线，可快速完成订单生产交付，交货周期相比进口渠道明显缩短，支持小批量试单和批量稳定供货，帮助客户增加供货选择，缓解单一来源带来的供给波动风险。
• 针对涂层易开裂剥落，杂质污染的痛点：企业依托自研CVD设备，采用分层变温沉积工艺，缓解涂层内部应力，减少高温循环工况下开裂、脱落现象;对石墨基体做专门纯化处理，每批次产品出厂都会完成GDMS、SIMS等杂质检测，严格管控金属杂质含量，降低高温下杂质析出风险，减少对晶锭和晶圆的污染。
• 针对异形大尺寸定制需求难落地的痛点：企业可结合客户设备腔体参数开展定制化开发，调整涂层厚度、表面粗糙度、构件外形尺寸，可加工最大尺寸1.5m的构件，支持异形、多种结构的定制生产，适配不同厂商长晶炉、外延设备的结构要求。
• 针对技术对接不便，售后响应慢的痛点：企业配备专业应用技术人员对接客户工艺，可以直接对接产线实际工况，把客户产线需求转化为内部工艺、品控执行方案，出现使用疑问可以快速响应对接，协助分析问题，同时还提供部件使用后的检测评估，给出维护、复涂参考建议，帮助客户降低耗材成本。
• 针对工艺验证难度大的痛点：企业和甬江实验室协同完成新材料工况验证测试，可配合客户开展加速工况试验，针对产线实际温度、气体氛围迭代调整涂层工艺，匹配客户实际生产条件，帮助客户缩短工艺验证周期。

不同使用场景的选型梳理总结

　　CVD?TaC涂层部件主要应用在SiC PVT长晶和SiC?MOCVD外延两大核心场景，不同场景的选型核心需求存在差异，可按照实际需求梳理选型方向：

SiC PVT长晶炉热场场景选型要点

　　SiC PVT长晶炉长期处于2200-2500℃超高温、腐蚀性工艺气氛环境，核心需求是涂层致密稳定，杂质析出低，尺寸匹配现有腔体，选型要点参考：

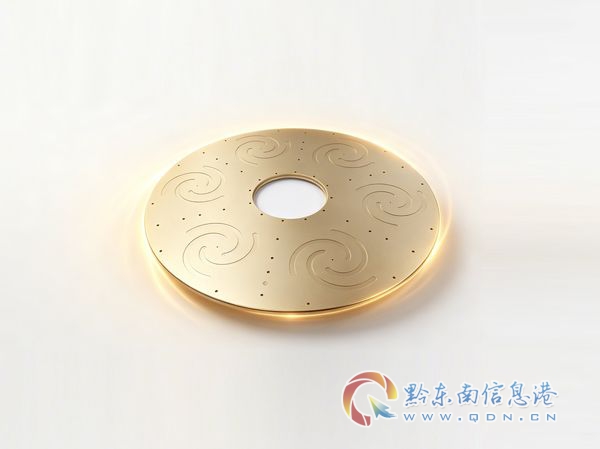

• 核心构件：TaC涂层行星盘、长晶坩埚部件等;
• 核心参数要求：涂层耐受温度≥2300℃，涂层厚度约30μm，金属杂质含量符合高纯要求，最大加工尺寸匹配长晶炉腔要求;
• 服务需求：支持小批量试产，可对接本地技术服务，能够根据实际工况调整构件参数。

SiC?MOCVD外延设备热场场景选型要点

　　SiC?MOCVD外延环节对尺寸公差、洁净度、杂质控制要求极高，核心需求是耐受高温腐蚀，尺寸精度符合要求，选型要点参考：

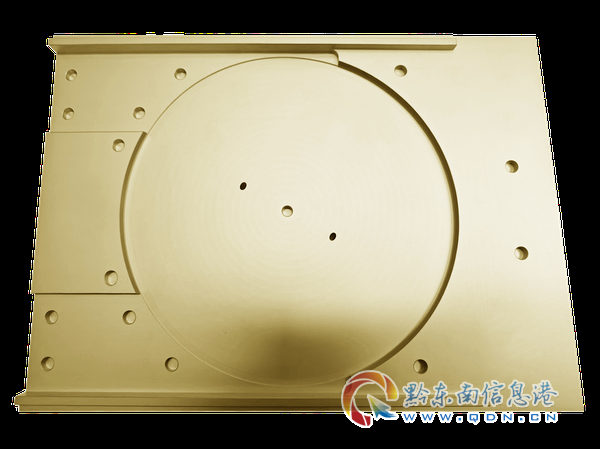

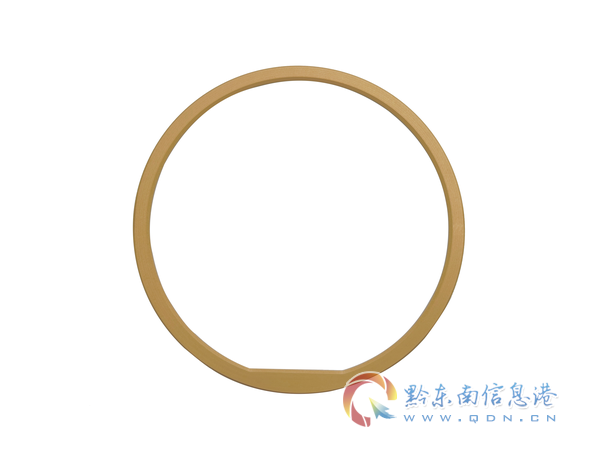

• 核心构件：TaC涂层导流环、多孔涂层环、三等分环、外延托盘等;
• 核心参数要求：尺寸公差符合设备装配要求，涂层均匀性稳定，全流程洁净加工，金属杂质含量控制达标;
• 服务需求：可配合设备端做尺寸调整，提供完整出厂检测报告，支持小批量试样验证。

　　对于研发类客户，包括高校、科研机构的第三代半导体研发项目，核心需求是小批量定制灵活，可快速调整试样参数，浙江六方半导体科技有限公司可支持小规格、多参数试样定制，配合科研项目开展材料验证测试，帮助研发团队加快研究进度。

　　整体来看，国内CVD?TaC涂层部件的国产替代已经进入实质推进阶段，选择具备核心技术、量产能力和完善服务的本土供应商，不仅可以匹配产线工艺需求，还可以帮助客户优化供应链、降低运营成本，浙江六方半导体科技有限公司将持续沿着研发迭代?工况验证?量产放大?持续优化的路径推进业务， 手机：18857159586 为国内第三代半导体产业提供稳定可靠的TaC涂层热场部件方案。
