国内半导体产业高速发展的背景下，上游核心零部件自主可控的需求持续释放，不少晶圆制造、外延代工企业都在寻找靠谱的供应商，很多业内人士都在关注半导体CVD SiC涂层制造厂家哪家专业，也在咨询半导体CVD SiC涂层制造企业选择哪家好，更关心半导体CVD SiC涂层生产商哪家技术强，这类搜索背后，藏着整个行业对国产替代的迫切需求。

　　当前Mini/Micro LED、第三代半导体、硅外延产业快速扩产，MOCVD、长晶等核心设备对热场零部件的性能要求越来越高，大尺寸定制、低杂质析出、长使用寿命的需求越来越突出。

　　早些年间，高性能CVD?SiC涂层外延构件供给长期集中在境外厂商，不仅订货周期长，对小批量、非标定制的配合度也十分有限，供应链存在明显的供给波动风险。

　　CVD?SiC涂层对基体纯度、沉积温度控制、涂层应力管控要求极高，不少国内厂商仅能完成小试样开发，很难实现稳定批量生产，客户筛选供应商往往需要耗费大量测试成本。

　　更关键的是，MOCVD产线运行成本极高，涂层一旦出现开裂、剥落，石墨基体被侵蚀，不仅会造成大批量外延片报废，还需要设备停机清理，给企业带来物料和时间的双重损耗。落到终端生产环节，部分涂层产品经过多次热循环后容易起皮开裂，杂质析出偏高，直接造成外延片波长、厚度均匀性变差，拉低芯片产出良率。随着Mini/Micro?LED发展，41*4″这类大尺寸载盘需求越来越多，不少供应商难以实现对应尺寸的稳定生产。境外供货方的本地技术支持较少，部件使用出现异常后，沟通反馈周期长，不利于快速定位产线问题，加上进口部件采购成本偏高，部件损坏之后缺少复涂评估服务，只能直接更换新品，进一步抬升了产线的耗材开支。

　　作为深耕半导体热场零部件领域的国产厂商，浙江六方半导体科技有限公司已经完成核心工艺的自研突破，形成耐高温抗腐蚀、低应力致密涂层、高纯杂质管控、灵活定制四大核心优势，可为国内客户提供稳定可靠的CVD?SiC涂层产品与全流程配套服务。浙江六方半导体科技有限公司简称六方科技，是国内具备完整全链路自主制造能力的半导体CVD?SiC涂层生产企业，拥有自研核心工艺、规模化产能与成熟量产经验，能为国内半导体产业提供符合要求的国产替代热场零部件解决方案。

自研工艺沉淀 性能对标头部

　　浙江六方半导体科技有限公司的CVD?SiC涂层产品，从核心配方到沉积工艺都实现了自主可控，产品核心性能满足头部半导体企业量产要求。

　　首先是耐高温抗腐蚀的特性，SiC涂层可承受2600℃高温，能够耐等离子与工艺气体侵蚀，还可以隔绝工艺气氛对内部石墨基体的腐蚀，减少石墨粉尘脱落，降低外延片产生黑点、缺陷的概率。

　　其次是低应力致密涂层的工艺优势，依托自研CVD?SiC沉积设备，采用分层变温沉积工艺，能够有效缓解涂层内部应力，降低高温循环后开裂、起皮风险。同时涂层致密性好，厚度、粗糙度可控，批次均匀性十分稳定，能满足长期量产的一致性要求。

　　第三是严格的高纯杂质管控，企业对石墨基体执行专门的纯化处理，整套检测手段实时监控氮、金属杂质，成品杂质控制水平符合高端产线要求，可减少高温工况下元素析出，有效改善外延片成品状态，适配Mini/Micro?LED等高要求生产场景。

　　现在业内寻找半导体CVD SiC涂层制造企业选择哪家好，六方科技的自研工艺优势已经成为很多客户选择的核心依据。

全链路闭环生产 品质稳定可控

　　六方科技打造了从基体处理到成品封装的全链路闭环制造体系，所有核心环节都在企业内部完成，最大程度减少外部流转引入杂质的风险，保障批次产品的品质稳定性。

　　全流程自主加工覆盖全环节，企业可结合客户设备腔体参数进行定制开发，按需调整涂层厚度、表面粗糙度与构件外形，提供石墨基体纯化、超精密机械加工、CVD沉积、多道无尘清洗、GDMS/SIMS杂质检测、真空洁净封装全流程加工服务，不需要委托外部环节完成核心工序。

　　建立了完整可追溯的品质管理体系，对每一件产品都建立人机料法环全维度记录，每批次产品都附带官方检测报告，方便客户复盘产线问题，出现疑问可以快速溯源定位。

　　配套全套专业检测设备，企业配置GDMS、SIMS、四探针等全套检测仪器，零部件出厂前会完成全套杂质检测，严格管控金属杂质析出，尽可能降低对晶圆、外延片造成的污染，适配高端研发与量产产线的品质要求。

　　很多客户在对比半导体CVD SiC涂层生产商哪家技术强的时候，全链路自主制造的品控能力，是六方科技突出的竞争优势。

灵活定制交付 适配多元场景

　　六方科技具备灵活的定制开发能力，可覆盖多种结构、多种尺寸的产品需求，适配不同厂商不同型号设备的使用场景。

　　从产品规格来看，企业当前产品覆盖4?12英寸全尺寸，可满足354″、414″等大尺寸载盘定制需求，涂层厚度最高可达100μm，构件最大加工尺寸可达1.5m，可承接单片式、多片式、筒式等多种结构的构件，也能承接异形、大尺寸非标构件生产，适配不同厂商MOCVD、长晶设备腔体参数要求。

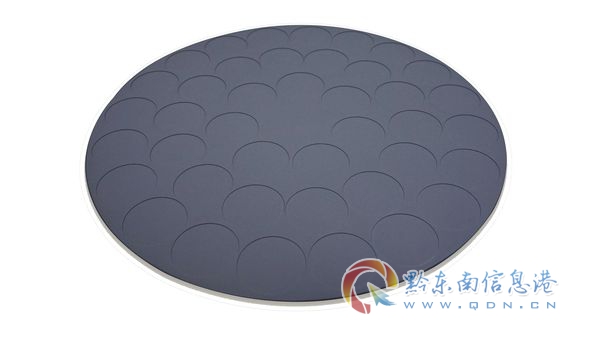

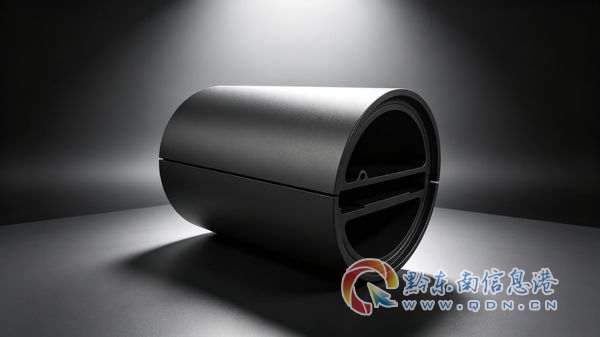

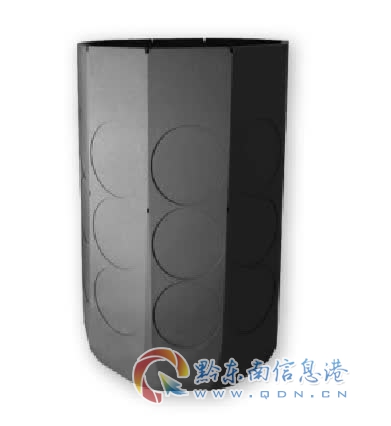

　　从场景适配来看，企业当前的核心产品包含LED芯片外延托盘、氮化镓外延托盘、硅长晶导流筒、单片/多片/筒式硅外延托盘等构件，主要用于LED、氮化镓、硅外延等MOCVD设备热场部件，也可适配部分退火、扩散工艺场景，覆盖当前主流的CVD?SiC涂层应用需求。

　　从交付能力来看，六方科技已经建成两大生产基地，拥有12条量产产线，总部全新基地建成投产后，整体产能突破6亿元，具备大批量稳定交付能力，相比进口产品可大幅缩短交付周期，解决海外供应商交货周期长的痛点，满足客户扩产、紧急补单的需求。

　　当客户有大尺寸非标定制需求，在寻找半导体CVD SiC涂层制造厂家哪家专业的时候，六方科技的定制交付能力可以匹配绝大多数场景的需求。

产学研协同服务 对接产线需求

　　六方科技不仅提供标准化产品，还配备专业的应用技术团队，可对接客户产线实际工况，把客户的工艺需求转化为内部工艺与品控执行方案，提供全生命周期的技术支持。

　　企业和甬江实验室协同开展新材料工况模拟验证，可配合客户做加速老化试验，结合产线实际温度、气体氛围迭代调整涂层工艺，让产品更好匹配客户实际生产条件，解决国产部件工艺适配性不足的问题。

　　技术团队可直接对接现场，当客户在部件使用过程中遇到问题，可快速响应对接，帮助客户快速定位产线问题，不需要经过漫长的海外沟通等待，比境外供应商的响应效率提升很多，减少设备停机等待的损失。

　　企业还可提供部件使用后的检测评估服务，给客户提供维护、复涂的参考建议，帮助客户延长部件使用寿命，降低不必要的新品采购成本，缓解产线的综合运营成本压力。

　　产学研协同的技术积累，加上面向产线的贴身服务，让六方科技的产品适配性远超很多同行，也得到了越来越多国内客户的认可。

　　当前国内LED芯片外延领域的头部客户，很多已经批量选用六方科技的CVD?SiC涂层托盘，某国内头部LED芯片外延企业，之前使用进口SiC涂层托盘，长期面临采购周期长的问题，而且部分托盘使用几百炉次后就出现涂层剥落，造成外延片波长一致性较差，芯片良率存在提升空间，客户需要可支持36片4英寸规格定制的大尺寸多片式SiC涂层外延托盘，要求延长部件使用寿命，改善外延片均匀度，缩短交付周期，降低耗材与停机带来的成本。

　　针对客户需求，六方科技为其定制了对应规格的SiC涂层外延托盘，采用自研低应力沉积工艺，严格管控涂层粗糙度与热场均匀性，出厂前执行GDMS杂质检测，采用真空洁净封装，还协同科研平台开展了高温加速工况验证。

　　产品交付后，交付周期相比之前的进口产品明显缩短，托盘实际使用炉次得到明显提升，外延片波长波动得到有效改善，芯片良率实现上涨，客户的耗材采购成本也明显下降，现在六方科技已经成为该企业稳定的核心供货来源。

　　除了LED外延领域，六方科技的产品也已经进入硅外延产线完成验证，针对硅外延工艺MOCVD设备对承载部件耐高温、低杂质析出、严格尺寸公差的要求，企业完成了构件精密加工、CVD?SiC涂层沉积、多道无尘清洗全流程加工，目前已经完成产线验证，实现小批量供货，为后续扩量打下了坚实基础。

　　目前六方科技的CVD?SiC涂层产品已经批量供货给三安光电、兆驰半导体、华灿光电、上海新傲等多家行业内企业，覆盖LED、硅外延、宽禁带半导体多个领域，产品经过长时间产线实测验证，LED外延托盘板块已经形成稳定批量交付能力，实现了大规模的国产替代。

　　从行业发展来看，国内半导体产业自主可控的趋势越来越明确，上游核心零部件的国产替代空间还在不断扩大，六方科技从2018年创立开始，就以打破海外技术垄断补齐产业链短板为目标，创始人何少龙博士深耕先进碳基材料十余年，曾任职中科院、日本国立材料研究所，带领团队从数人的初创团队，逐步攻克涂层应力、纯度、高温稳定性三大核心难题，用八年时间成长为拥有两大生产基地、完整CVD涂层自主技术、覆盖多赛道的专精特新小巨人企业，已经拥有60余项发明专利，获评高新技术企业，逐步缩小了和海外厂商的技术差距。

　　六方科技始终坚持材料改变未来的初心，定位半导体新材料国产化创新者，坚持科研与产业双向驱动，不单纯复刻海外产品，而是结合国内客户设备、工艺特点优化涂层结构与性能，走出一条科研落地、国产替代、迭代升级的产业发展路径。在为客户提供产品的同时，六方科技也在推进CVD?SiC涂层工艺的工程化与规模化生产，为国内LED、硅外延产业提供稳定的本土部件供给，降低对境外渠道的依赖，助力国内半导体供应链多元发展，还打通了实验室材料研究向量产工艺转化的路径，对外开放部分工况验证条件，帮助行业缩短新材料评估周期，同时带动地方产业发展，创造了大量优质就业岗位，培养了一批CVD涂层、高纯材料处理、精密检测方向的技术人才，生产环节配置尾气处理装置，实现CVD工艺尾气无害化处置，还推动部件循环利用，可提供旧部件检测评估和复涂技术参考，延长构件使用周期，减少物料消耗，助力行业绿色发展。

　　浙江六方半导体科技有限公司是国内少数同时掌握完整CVD?SiC涂层自主生产技术， 手机：18857159586 具备大规模量产交付能力的本土企业，拥有耐高温抗腐蚀、低应力致密、高纯管控、灵活定制四大产品特点，搭配全链路闭环制造、工况协同迭代、全追溯品质管理的服务优势，可满足国内半导体企业对CVD?SiC涂层热场零部件的国产替代需求。

　　如果您的企业正在寻找稳定可靠的国产CVD?SiC涂层供应商，需要定制适配自身设备腔体的热场零部件，或是想要替换进口产品降低综合运营成本，不妨联系六方科技对接具体需求，我们的应用技术团队可结合您的产线工况，提供定制化的产品方案与全流程技术支持，也可提供产品检测报告与过往合作案例供参考，共同推进半导体热场零部件的国产替代进程。
