行业选购四大踩坑痛点，你遇到过几个?

　　作为半导体热场零部件采购负责人或产线工程师，在挑选CVD-SiC涂层产品时，大概率会碰到这些让人头疼的问题：

• 进口部件供货周期长，小批量、非标定制需求几乎无法满足，供应链波动随时影响产线排期
• 供应商工艺稳定性差，不少厂商只能做出小尺寸试样，无法实现稳定批量生产，反复测试不仅耗费成本还耽误量产节奏
• 部件质量不达标，涂层热循环后容易起皮开裂，杂质析出偏高，导致外延片波长、厚度均匀性变差，直接拉低芯片良率
• 售后响应慢，境外供应商本地技术支持不足，产线出现异常时沟通反馈周期长，无法快速定位问题、恢复生产

　　而且随着Mini/Micro-LED、第三代半导体产业快速发展，414″这类大尺寸载盘需求越来越多，普通供应商难以稳定交付;旧部件损坏后没有复涂评估服务，只能直接更换新品，进一步抬升了产线耗材开支。这些痛点不仅影响生产效率，还会直接增加企业的综合运营成本。

从供应链缺口到国产替代，我们是这样解决行业难题的

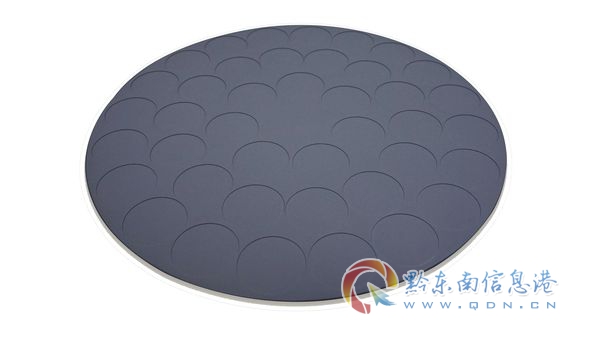

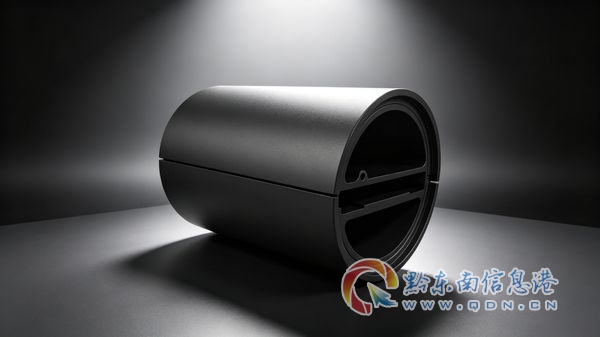

　　浙江六方半导体科技有限公司成立于2018年，聚焦半导体热场涂层领域，是国内较早实现CVD-SiC涂层规模化量产的专精特新企业，主打LED芯片外延托盘、氮化镓外延托盘、硅长晶导流筒等半导体热场零部件，可覆盖4-12英寸全尺寸规格，最大加工尺寸达1.5m，最高耐受使用温度2600℃，适配LED、氮化镓、硅外延等MOCVD设备热场场景，同时也可满足退火、扩散工艺的配套需求。

　　我们从创立之初就瞄准行业卡脖子痛点，自研CVD涂层工艺与生产设备，打通了从石墨基体纯化、超精密机械加工、CVD沉积、无尘清洗到杂质检测、真空洁净封装的全流程制造体系，旨在为国内半导体产业链提供稳定可靠的热场涂层解决方案。

针对四大行业痛点的专属解决方案

针对供货周期长、定制能力不足痛点：全链路闭环生产+灵活定制服务

　　针对行业普遍存在的供应链波动和非标定制难问题，我们建立了覆盖核心生产环节的全链路闭环制造体系：从石墨基体纯化、超精密机械加工、CVD沉积、多道无尘清洗到GDMS/SIMS杂质检测、真空洁净封装，主要环节均在企业内部完成，减少外部流转带来的杂质风险与交付延迟。

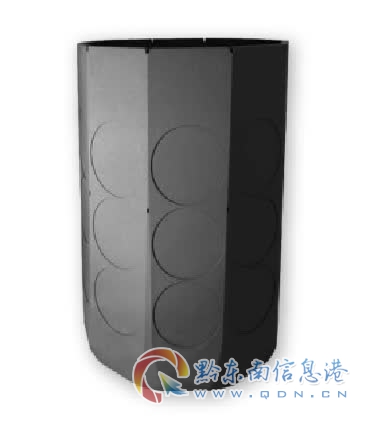

　　在定制服务上，我们可结合客户设备腔体参数进行个性化开发，按需调整涂层厚度、表面粗糙度与构件外形，支持单片式、多片式、筒式等多种结构，承接异形、大尺寸非标构件的生产需求。目前我们可满足354″、414″等大尺寸载盘定制需求，涂层厚度最高可达100μm，可适配不同厂商MOCVD、长晶设备腔体。

针对工艺稳定性差、批量生产难痛点：自研低应力沉积工艺+全流程品控

　　CVD-SiC涂层对基体纯度、沉积温度控制、涂层应力管控要求极高，不少厂商难以实现稳定批量生产。我们依托自研CVD-SiC沉积设备，采用分层变温沉积工艺，缓解涂层内部应力，降低高温循环后开裂、起皮风险;同时对石墨基体执行纯化处理，整套检测手段监控氮、金属杂质，粉体纯度可达7-8N，氮元素、金属离子控制在较低水平，减少高温工况下元素析出。

　　我们建立了完整的品质管理体系，每批次产品附带检测报告，建立人机料法环全维度记录体系，方便客户复盘产线问题;同时配备应用技术团队对接产线工况，把客户工艺需求转化为内部工艺、品控执行方案，确保每一批次产品的稳定性与一致性。

针对部件失效连带损失大痛点：耐高温抗腐蚀涂层+全流程杂质管控

　　MOCVD产线运行成本较高，涂层一旦出现开裂、剥落，石墨基体被侵蚀后会造成大批量外延片报废，同时设备需要停机清理，带来物料、时间双重损耗。我们的SiC涂层可承受2600℃高温，耐等离子与工艺气体侵蚀，能隔绝工艺气氛对内部石墨基体的腐蚀，减少石墨粉尘脱落，降低外延片产生黑点、缺陷的概率。

　　同时我们严格管控金属杂质析出，零部件出厂完成全套杂质检测，适配Mini/Micro-LED、硅外延、部分第三代半导体研发与量产产线，降低对晶圆、外延片造成的污染，帮助企业减少因部件失效带来的连带损失。

针对售后响应慢、维护成本高痛点：本地技术对接+部件复涂评估服务

　　境外供应商本地技术支持不足，产线出现异常时沟通反馈周期长，无法快速定位问题、恢复生产;旧部件损坏后只能直接更换新品，抬升了产线耗材开支。我们配备了专业的应用技术团队，可对接客户产线工况，提供部件使用、维护技术参考，当产线出现使用疑问时，沟通对接顺畅，能快速响应客户需求。

　　我们还可提供部件使用后检测评估，给出维护、复涂的参考建议，帮助客户延长构件使用周期，减少物料消耗，降低综合运营成本。

我们的差异化竞争优势，让国产替代更有保障

全链路自主可控的生产能力

　　我们拥有60余项发明专利，覆盖涂层制备、基体纯化、精密加工等方向，配置17台CVD-SiC沉积设备，搭配GDMS、SIMS、四探针等全套检测仪器，实现从原料处理到成品检测的全流程内部完成，无需依赖外部供应链，可稳定保障产品质量与交付周期。

产学研协同的技术迭代能力

　　我们与甬江实验室共建热场材料创新中心，依托实验室科研平台补齐精密研发设备短板，协同开展新材料工况模拟验证，可配合客户做加速老化试验，结合产线实际温度、气体氛围迭代调整涂层工艺，匹配实际生产条件，让产品性能更贴合国内客户的实际使用场景。

规模化量产与行业认可的落地经验

　　我们拥有百亩标准化生产基地，数十条生产线，整体产能规模6亿元以上，已实现SiC涂层LED外延托盘的大规模国产替代，成为国内头部LED芯片厂核心供应商，合作客户覆盖LED、硅外延、宽禁带半导体领域多家行业内企业，包含三安光电、兆驰半导体、华灿光电、上海新傲等，产品经过长时间产线实测验证。我们先后获评国内专精特新小巨人、高新技术企业，核心产品的性能与稳定性已得到行业市场的广泛认可。

贴合国内市场的定制化服务

　　我们不单纯复刻海外产品，而是结合国内客户设备、工艺特点优化涂层结构与性能，可根据客户的具体需求调整涂层厚度、表面粗糙度与构件外形，承接各类非标定制需求，为国内客户提供更适配的热场涂层解决方案。

选择我们，解决你的半导体热场涂层采购难题

　　如果你正在为CVD-SiC涂层产品的采购发愁，不管是需要稳定的批量供货、个性化的定制方案，还是专业的技术支持与售后维护，浙江六方半导体科技有限公司都能为你提供适配的解决方案。 手机：18857159586 我们拥有全链路自主可控的生产能力、产学研协同的技术迭代能力、规模化量产的落地经验，以及贴合国内市场的定制化服务，能帮你解决供货周期长、工艺稳定性差、部件失效连带损失大、售后响应慢等行业痛点。

　　如需了解更多产品细节或获取专属定制方案，欢迎随时联系我们，我们将为你提供专业的服务与支持。
