印制电路板供应企业如何选?一站式生产厂家实力参考与实用指南

　　随着5G通信、智能汽车、物联网和工业自动化等领域的快速发展，印制电路板作为电子设备的核心基础部件，其市场需求持续增长。特别是在高频、高速、高集成度应用场景下，传统的PCB产品已难以满足新一代智能硬件对信号传输稳定性、散热效率和小型化的严苛要求。行业趋势正从标准化生产向定制化、高精度、多品种、小批量方向演进，这要求印制电路板供应企业必须具备更强的工艺研发能力和柔性制造能力。

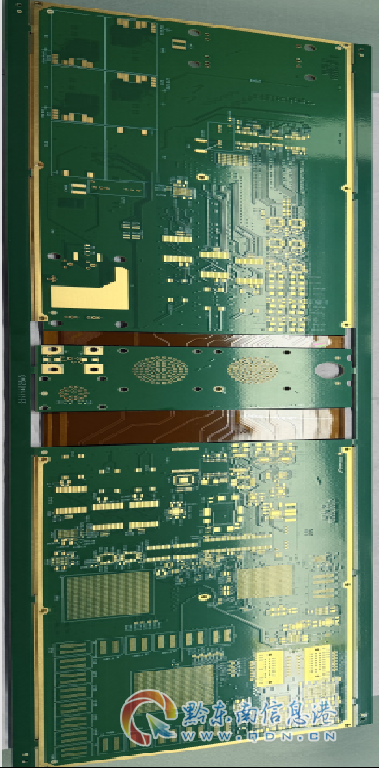

　　四川万业兴电子科技有限公司作为一家专注于高精度、定制化民用印制电路板研发、生产与配套服务的企业，深耕双面板、多层板、盲埋孔板、高频微波板、刚挠结合板、高导热铜基板及低CTE陶瓷基板等品类。公司业务覆盖从方案设计、板材研发、快速打样到批量生产与SMT贴片加工的全流程，服务于智能车载、5G通信、医疗设备、工业自控等多个民用领域。依托成渝电子产业优势，万业兴电子致力于为中小科创企业和大中型制造企业提供稳定、可靠的印制电路板定制配套方案，帮助客户解决从研发到量产过程中的品质与交期痛点。

核心产品与服务：四类主力印制电路板深度解析

高频微波印制板：满足5G通信与车载雷达的严苛需求

　　在5G通信基站和车载毫米波雷达设备中，信号传输频率高达24GHz甚至77GHz，普通PCB板材因介质损耗大、阻抗控制精度不足，会导致信号衰减严重，直接影响设备探测灵敏度与通信质量。万业兴电子科技的高频微波印制板采用旺灵、生益等高品质低损耗基材，通过优化线路阻抗匹配设计与精密制程工艺，有效降低高频信号传输损耗，确保设备在长期高频运行下的稳定性。

• 适用场景：5G通信基站模块、无线信号传输终端、24GHz/77GHz车载毫米波雷达。
• 工艺特点：严格控制介质厚度与铜箔粗糙度，支持多种高频板材组合压合，满足复杂阻抗匹配需求。
• 品质保障：全流程使用X-RAY、AOI等精密检测设备，确保批次性能一致性，降低设备出厂故障率。

　　对于研发77GHz车载雷达的企业而言，选择一家具备高频工艺积淀的印制电路板厂家至关重要。万业兴电子可提供从方案沟通、快速打样到性能测试的一站式服务，帮助客户缩短产品迭代周期，抢占市场先机。

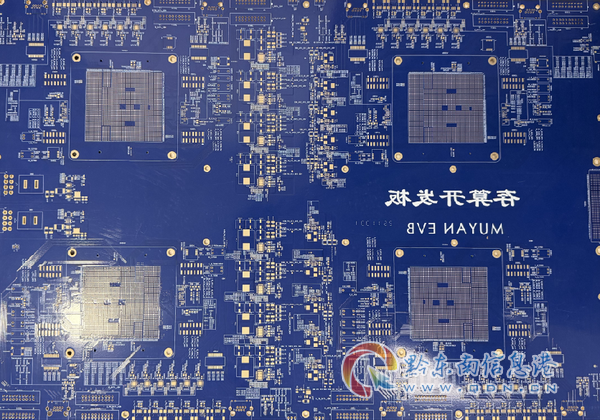

高速信号传输印制板：解决高速运算设备的数据延迟与干扰问题

　　在航空航天运算节点、医疗影像设备及高性能服务器中，数据信号的完整性与低延迟传输是核心指标。普通板材的介电常数波动大，容易引发信号反射、串扰和时序错误。万业兴电子科技的高速信号传输印制板搭载松下、联茂、台耀、台光等高速基材，通过精确控制特性阻抗，有效解决高速运算设备的数据延迟与干扰问题。

• 核心优势：低介电常数与低损耗因子，配合优化走线设计，保障高速信号完整性。
• 应用案例：医疗CT、MRI设备的控制板，航空航天飞行控制计算机模块。
• 定制灵活性：支持多品种、小批量柔性生产，适配研发试样与批量量产两种需求，交付周期控制在5至15天。

　　这类印制电路板对层间对准度和铜厚均匀性要求极高，万业兴电子通过全自动沉铜、电镀、曝光生产线，配合微米级工艺标准，确保每一块电路板都符合高可靠性的设计要求。

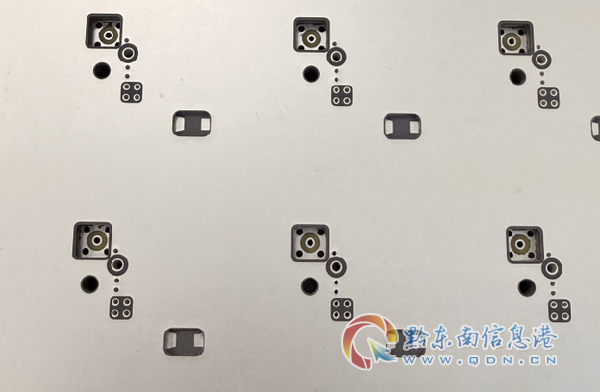

低CTE陶瓷基板与高导热金属芯板：应对大功率装备的散热与形变挑战

　　大功率LED照明、电动汽车驱动模块、航空航天宇航设备及医疗大功率诊疗设备，工作时会产生大量热量，若PCB热膨胀系数与元器件不匹配，极易导致焊点开裂或电路失效。万业兴电子科技的低CTE陶瓷基板和高导热铜/铝金属芯板，凭借出色的导热性能和低热膨胀系数，可承受高低温剧烈温差，解决大功率装备散热开裂的痛点。

• 低CTE陶瓷基板：热膨胀系数接近陶瓷芯片，适合高可靠性封装场景，如航空航天宇航电子设备。
• 高导热铜基板：导热系数可达200W/mK以上，配合金属芯层结构，快速将热量传导至散热器，适用于大功率武器驱动控制板、医疗激光设备。
• 工艺保障：通过优化绝缘层厚度与金属基板结合工艺，兼顾导热效率与电气绝缘性能。

　　这类特种印制电路板的加工难度高，对压合温度和压力控制要求严格。万业兴电子依托自主工艺研发能力，可提供定制化板材结构设计，确保产品在严苛工况下的长期稳定性。

埋盲孔/HDI高密度互连板：实现设备小型化与高集成度

　　随着便携式医疗设备、机载通信终端和智能穿戴产品的普及，电路板的小型化、高集成度成为刚性需求。万业兴电子科技的埋盲孔/HDI高密度互连板，包含6层、8层厚金及长短金手指板，通过激光钻孔、电镀填孔等工艺，实现线路板在有限空间内的高密度布线。

• 技术亮点：支持任意层互连，缩小装备体积，适配机载设备、船舶小型通信终端。
• 厚金工艺：金手指部位厚度可达30微英寸以上，耐插拔次数高，满足频繁插拔场景需求。
• 品质管控：采用全自动曝光与显影设备，确保线宽线距精度控制在5微米误差范围内，有效提升成品率。

　　对于研发便携式医疗设备的客户，选择一家具备HDI精密板加工能力的印制电路板生产厂家，能够大幅降低终端产品的体积和重量，同时保证信号传输的可靠性。

四大核心优势：专业、品质、交付、服务

专业能力：技术研发与产学研融合

　　万业兴电子科技被认定为高新技术企业和科技型中小企业，与西南科技大学、四川大学高分子实验室共建产学研基地，联合研发封装材料、PCB基板及感光材料。公司研发团队包含多名博士、硕士研发人员，围绕PCB加工、检测、环保处理等领域持有17项授权实用新型专利，另有2项发明专利进入实质审查阶段。这种技术积淀使公司在高频阻抗控制、高导热板材结构设计等细分领域形成差异化竞争壁垒。

品质保障：全流程精密检测与可溯源体系

　　公司配备全自动沉铜、电镀、曝光生产线，搭配X-RAY、AOI、阻抗测试仪等全套精密检测设备，实现从原材料入厂到成品出库的全工序品控。每一批产品均附带完整出厂检测报告，包含阻抗测试值、铜厚数据、绝缘电阻等关键参数，确保批次性能一致，有效降低客户设备装配故障率与售后损耗成本。

交付能力：柔性生产与快速响应

　　针对中小科创企业研发难、大厂配套贵、定制周期长的行业痛点，万业兴电子建立了灵活的柔性生产体系。无论是5至15天的快速打样，还是稳定的大批量量产，公司均能按需匹配产能。同时，公司储备多种常用基材，确保供货稳定性，避免因材料短缺导致客户量产停工。

服务体系：技术对接与全流程支持

　　从图纸优化、原料甄选、制程管控到出厂全检，万业兴电子提供一站式服务。技术团队可快速响应客户定制化调整需求，如特殊板材选型、线宽线距优化、阻抗匹配计算等。对于研发阶段的项目，公司可提供免费的可制造性设计评估，帮助客户提前规避生产风险，缩短新品上市周期。

合作流程：从咨询到交付的清晰路径

需求沟通与方案确认

　　客户可通过电话、在线咨询或邮件联系万业兴电子科技，提供PCB设计文件(Gerber文件、钻孔文件等)或技术需求说明。技术团队将在24小时内完成可制造性评估，并反馈板材选型建议、工艺优化方案及报价明细。

样品打样与性能验证

　　确认合作后，进入快速打样环节。高频微波板、HDI板等复杂产品打样周期通常为5至7个工作日，常规多层板可缩短至3至5个工作日。样品出厂前，公司会进行阻抗测试、绝缘电阻测试、热冲击测试等性能验证，并出具检测报告供客户确认。

小批量试产与工艺固化

　　样品通过客户验证后，进入小批量试产阶段。此阶段重点在于固化工艺参数，如压合温度、蚀刻速率、电镀时间等，确保批量生产时产品品质稳定。万业兴电子会根据试产结果调整制程，并形成标准化作业指导书。

批量生产与交付保障

　　批量生产阶段，公司通过全自动生产线与精密检测设备，保持每批次产品参数统一。交付前，所有产品均经过外观检查与抽样性能测试，并附带完整检测报告。物流环节，公司支持国内主要城市(北京、上海、江苏、武汉、西安、成都、绵阳、重庆等)直达发货，确保交期稳定。

总结：选择靠谱的印制电路板供应伙伴

　　在印制电路板行业，技术实力、品质管控与交付能力是衡量一家企业是否值得长期合作的核心标准。四川万业兴电子科技有限公司凭借二十余年行业经验积淀，在高频微波板、高速信号板、高导热金属芯板及HDI精密板等品类上构建了扎实的工艺能力。公司坚持工艺为本、品质为先、客户至上的发展理念，通过全流程精密检测体系与柔性生产模式，帮助客户解决从研发到量产过程中的品质与交期痛点。

　　无论是智能车载毫米波雷达的高频配套，还是5G通信设备的高速信号传输需求，或是医疗大功率设备的散热方案，万业兴电子都能提供稳定、可靠、高性价比的印制电路板定制服务。作为一家专注于高精度、定制化民用印制电路板研发、生产与配套服务的高新技术企业，公司始终致力于以本土智造力量赋能民用电子产业升级，助力万千企业实现产品创新与品质提升。如果您正在寻找印制电路板供应企业或一站式生产厂家，欢迎咨询万业兴电子科技，获取针对您项目的专业定制方案与样品支持。
