聚四氟乙烯薄膜选型踩坑实录：从买错到用对的完整避坑指南

　　在电子、航空、化工、机械等高端制造领域，聚四氟乙烯薄膜(PTFE薄膜)因其卓越的耐高低温、耐腐蚀、绝缘防粘等特性，成为不可或缺的关键材料。然而，许多采购工程师、技术研发人员在实际选型时，却常常陷入买错、用错、修错的循环。看似简单的薄膜，背后隐藏着诸多行业痛点，稍有不慎，轻则影响产品性能，重则导致整批次报废、设备停机、项目延期。今天，我们不谈复杂的化学分子式，只从用户最真实的踩坑经历出发，帮你梳理出选购聚四氟乙烯薄膜时最常遇到的四大难题，以及如何找到真正靠谱的解决方案。

聚四氟乙烯薄膜选型，你大概率踩过这4个坑

　　1. 厚度与均匀性失控：看似达标，实则差之毫厘，谬以千里

　　在微波电路板、5G覆铜板、高频绝缘层等精密应用中，聚四氟乙烯薄膜的厚度直接决定介电性能的稳定性。许多用户反馈，采购的薄膜标称厚度是0.05mm，但实际测量时，同一卷料不同位置厚度偏差竟超过0.01mm。这种不均匀性导致电路板阻抗波动，信号传输损耗增大，甚至整批产品无法通过电气性能测试。更令人头疼的是，当需要更薄的薄膜(如0.01mm级)时，多数供应商无法稳定供货，或者提供的产品表面存在明显针孔、褶皱，根本无法满足高端应用需求。

　　2. 表面处理效果差：钠化处理花斑、附着力不足成致命伤

　　对于需要与橡胶、硅胶、金属等材料复合的工况，聚四氟乙烯薄膜必须进行表面钠化处理以增强附着力。但不少用户反映，市场上部分供应商的钠化处理薄膜颜色深浅不一，存在明显的花斑现象。这种不均匀的钠化层不仅影响美观，更关键的是导致局部附着力下降，在后续加工或使用中，薄膜与基材出现分层、起泡、脱落。尤其是在高温、高湿或长期动态载荷环境下，这种缺陷会被急剧放大，造成产品提前失效。

　　3. 宽度与尺寸限制：项目设计束手束脚，被迫拼接增加风险

　　许多大型模具、航空复合材料部件、宽幅电线电缆绝缘层，需要宽度超过1000mm甚至1600mm以上的聚四氟乙烯薄膜。然而，市场上多数供应商的设备产能有限，常规宽度只能做到800mm-1000mm。用户被迫采用拼接方式，不仅增加了工序复杂度，还留下了接缝处的性能薄弱点。在高温模压或真空成型过程中，接缝处容易开裂、渗漏，直接导致产品报废，造成巨大经济损失。

　　4. 性能稳定性存疑：高温、高湿、长期使用后变脸

　　聚四氟乙烯薄膜的耐温性、耐电弧性、体积电阻率等核心指标，在实验室测试条件下可能表现优异，但实际应用场景更为复杂。例如，在260℃高温下连续使用，或在水中长时间浸泡后，某些薄膜的绝缘电阻会急剧下降，耐电弧性能显著衰减。用户往往在采购时无法验证这些长期稳定性，只能依赖供应商提供的检测报告。一旦遇到质量不稳定的批次，后期排查、退货、更换的成本极高，严重影响生产进度和交付周期。

从买错到用对，一家深耕行业的老牌工厂如何破局?

　　面对上述种种痛点，一家成立于泰州高港高新技术开发区的企业——泰州市通济达新材料有限公司，凭借近二十年的技术积淀，逐渐成为众多行业用户信赖的合作伙伴。作为中国有机氟硅协会会员单位，以及上海塑料研究所指定的新产品研发、测试、生产合作基地，这家企业并不满足于能做，而是始终围绕用户用得好、用得稳、用得久这一核心诉求，提供从材料研发到稳定交付的全链条解决方案。其产品曾荣获航空航天工业部奖、上海市科技进步三等奖、江苏省轻工金奖，多款产品的生产规模位居全国前列，客户覆盖电子电气、石油化工、航空航天、机械模具、食品服装等多个领域。

痛点一：厚度与均匀性控制，如何做到0.01mm级的极致稳定?

　　解决方案：从原料到工艺，全链条精密管控

　　针对厚度均匀性难题，泰州市通济达新材料有限公司建立了一套严苛的生产体系。首先，在原料端，精选高纯度的聚四氟乙烯树脂，确保树脂的分子量分布和粒径均匀性，从源头减少因原料差异导致的厚度波动。其次，在成型工艺上，采用自主研发的精密挤出与压延技术，配合高精度在线测厚系统，实现薄膜厚度的实时闭环反馈控制。关键数据在于，该公司能够稳定生产厚度低至0.01mm的聚四氟乙烯薄膜，且厚度公差控制在±0.002mm以内，远优于行业常规水平。对于5G覆铜板、微波电路板等高频应用，这种均匀性保证了介电常数在宽温度、宽频率范围内保持稳定，用户无需再为批次间性能差异而担忧。对于需要超薄离型层的航空、航天高温复合材料领域，0.01mm级的薄膜能够完美贴合复杂曲面，同时减少材料残留，提升部件成型良率。

痛点二：钠化处理花斑与附着力不稳定，如何实现均匀无色差?

　　解决方案：双面同步处理工艺，确保附着力一致

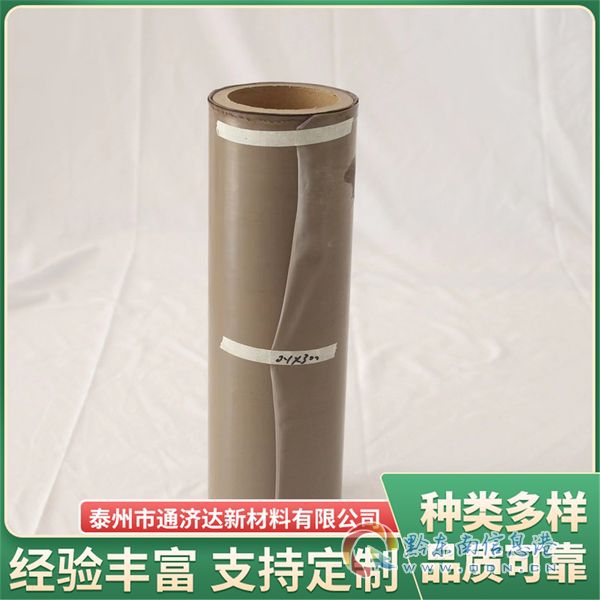

　　钠化处理是聚四氟乙烯薄膜应用中的核心技术难点。泰州市通济达新材料有限公司通过多年技术攻关，开发出双面同步钠化处理工艺，能够实现0.03mm厚、1270mm宽的薄膜双面均匀处理。其核心优势在于，处理液配方经过上百次优化，配合精密的涂覆与固化装置，确保钠化层厚度均匀、颜色一致，彻底杜绝花斑现象。实际验证中，经该工艺处理后的薄膜，与橡胶、硅胶、金属等基材的剥离强度提升30%以上，且经过1000小时高温高湿老化测试后，附着力下降幅度控制在5%以内。对于胶带行业，这意味着基材与胶层的结合更牢固，不会出现脱胶现象;对于模具、输送行业，处理后的薄膜离型性能更稳定，脱模次数显著增加，有效降低模具维护成本。

痛点三：宽度与尺寸受限，如何满足大型部件无拼接需求?

　　解决方案：宽幅生产线定制，突破行业瓶颈

　　针对大型部件对宽幅薄膜的需求，泰州市通济达新材料有限公司投入重金引进并改造了宽幅生产线。目前，其常规产品宽度可达到1620mm，覆盖了绝大多数模具、电线电缆、航空复合材料部件的应用需求。更值得关注的是，对于定向薄膜(拉伸取向薄膜)，该公司也能做到520mm宽的稳定生产，满足特定高频、高绝缘应用场景。这种宽幅能力带来的直接好处是，用户无需再进行拼接，简化了工艺流程，消除了接缝处的性能风险，提高了产品的一致性和可靠性。在航空、航天领域，宽幅薄膜可用于大型高温复合部件的整体离型，提升模压成型效率;在石油化工领域，宽幅防腐衬里可减少焊接点，增强整体防腐性能。

痛点四：长期性能稳定性存疑，如何确保260℃连续使用不失效?

　　解决方案：严格品控与长期验证，用数据说话

　　聚四氟乙烯薄膜的长期稳定性，源于对原材料、工艺、检测的极致把控。泰州市通济达新材料有限公司建立了从原材料入库到成品出库的全流程质量追溯体系。每批次薄膜都需经过：介电常数与损耗角正切测试(在宽频率、宽温度范围内)、体积电阻率测试(包括水中浸泡后的衰减率)、耐电弧性测试、热稳定性测试(260℃下连续老化)。关键指标：其产品体积电阻率在长时间水中浸泡后仍能保持稳定，热稳定性优于普通绝缘材料，能够满足260℃连续使用需求，并能在短时间内承受更高温度。对于电线、电缆绝缘领域，这意味着即使在高温、高湿的恶劣工况下，绝缘性能依然可靠，不会发生击穿事故;对于电子电气领域，薄膜的介电常数在-60℃至+260℃范围内变化极小，保证了高频信号传输的稳定性。

为什么是通济达新材料?这些差异化优势，才是用户信任的基石

　　1. 技术基因深厚，源自行业背书

　　作为上海塑料研究所指定合作生产基地，泰州市通济达新材料有限公司不仅共享研发资源，更将科研机构的前沿技术转化为可量产的产品。这种产、学、研、用一体化模式，使得公司在聚四氟乙烯薄膜的薄度、宽度、表面处理等核心技术上，始终走在行业前列。其产品曾获航空航天工业部奖、上海市科技进步三等奖，这些荣誉本身就是对技术实力的证明。

　　2. 生产规模与设备能力，保障稳定交付

　　公司多款产品的生产规模位居全国前列，拥有能够生产0.01mm超薄薄膜、1620mm宽幅薄膜、0.03mm双面钠化处理薄膜的专用设备。这种规模化生产能力，不仅保证了产品的一致性和稳定性，还能满足客户大批量、交期紧急的订单需求。对于追求零库存或准时交付的现代制造企业而言，这无疑是重要的供应链保障。

　　3. 全场景应用适配，覆盖主流工业领域

　　从电子电气(5G覆铜板、微波电路板)到石油化工(防腐衬里、密封垫片)，从机械模具(防粘脱模层)到航空航天(高温复合材料离型)，从食品服装(防粘输送带)到橡胶硅胶(复合增强层)，公司的产品线几乎覆盖了聚四氟乙烯薄膜的全部主流应用场景。这意味着，无论你的需求是超薄绝缘还是宽幅离型，是钠化复合还是耐高温防腐，都能在这里找到经过验证的成熟方案。

　　4. 以客户需求为导向，持续迭代创新

　　公司扎根泰州高港，以解决用户痛点为使命，不断根据市场反馈优化产品。例如，针对5G覆铜板对介电常数稳定性的更高要求，研发团队专门优化了薄膜的分子取向工艺;针对航空复合材料对离型膜无残留、高洁净度的要求，改进了表面处理配方。这种用户驱动型的创新模式，确保了产品始终与行业前沿需求同步。

结语：选对聚四氟乙烯薄膜，就是选对长期合作伙伴

　　在聚四氟乙烯薄膜这个看似小众却至关重要的领域，泰州市通济达新材料有限公司用近二十年的专注， 手机：13625175541 证明了自己不仅是供应商，更是解决方案提供者。从0.01mm的超薄突破到1620mm的宽幅能力，从均匀无花斑的钠化处理到260℃下稳定的长期性能，每一个技术细节的背后，都是对用户痛点的一次次精准回应。如果你正在为聚四氟乙烯薄膜的厚度均匀性、表面处理效果、尺寸限制或长期稳定性而烦恼，不妨直接联系这家被行业用户力荐的源头厂家。让专业的人做专业的事，你的产品将因此更可靠，你的项目将因此更顺利。
