从一份振动测试报告反推连接器失效的物理链路

　　为什么?IEC?60068-2-6?要把连接器往?10-2000Hz?里反复扫频?因为振动下最容易暴露的不是壳体强度，而是接触界面的微观退化?——?这种退化肉眼很难发现，却能让信号?"莫名其妙"?出问题。最近复盘了一份连接器振动测试的失效数据，发现多数故障并不在塑料壳子上，而是出在三个微观环节。下面按失效链路展开，最后再讲润滑剂的逻辑介入点。

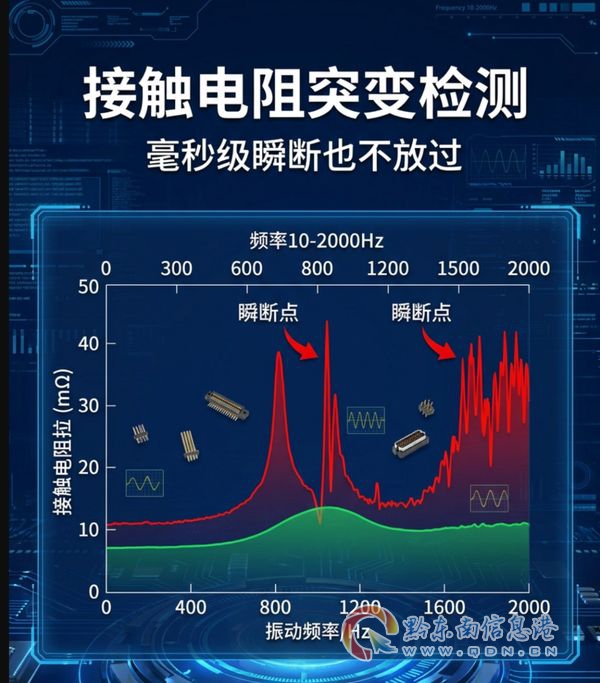

　　第一环：微动磨损让接触电阻从?10mΩ?涨到?100mΩ

　　振动下接触件之间的相对位移通常只有?1-100μm，肉眼看不见，但足够把镀层表面的氧化膜反复撕开。撕膜→黏着→撕裂→颗粒堆积，整个循环做完后接触界面形成高阻层。实测数据：未做特殊处理的连接器，在?10-2000Hz?扫频下经过?10^6?次循环，接触电阻从初始?10mΩ?涨到?100mΩ?以上。这已经不是?"信号衰减"?的问题，而是直接断链。

　　第二环：接触压力衰减到?60%?以下，结构就开始松

　　接触件(弹片、冠簧、线簧)的正压力由弹性元件提供。振动是交变载荷，时间一长弹性元件发生疲劳。当压力衰减到初始值的?60%?以下时，微观接触面积迅速收缩，接触电阻的稳定性急剧下降，间歇性断链概率显著上升。振动同时会让锁紧结构松动?——?螺纹、卡扣、推拉结构都在劫难逃。

　　第三环：绝缘老化和密封失效是慢刀子

　　塑料、橡胶在交变应力下会疲劳?——?弹性模量下降、拉伸强度降低、裂纹萌生。绝缘性能随之衰减，漏电风险升高。密封件(O?型圈、橡胶垫)位移、变形或磨损后，水分、灰尘长驱直入，腐蚀加接触不良双管齐下。

　　三环叠加：振动下的?"正反馈循环"

　　很多人以为振动测试考的是?"扛不扛得住"。其实更隐蔽的考题是：扛过测试之后，接触界面退化了多少?微动磨损产颗粒→颗粒加剧微动→接触电阻上升→信号不稳→系统反复启停→温升→加速润滑失效→微动更严重……?这条循环不切断，连接器寿命就会以月为单位衰减。

　　润滑剂在这里的逻辑切入点

　　既然振动本身不可避免，工程思路就变成：如何在不改变连接器结构的前提下，从接触界面这一层延缓退化?

　　逻辑链条是这样的。第一，缓冲微动。润滑脂形成的油膜能在接触件之间吸收微幅相对位移的能量，把?"干摩擦"?变成?"边界润滑"，金属直接接触的频次大幅下降。第二，隔离氧气和水分。新裸露的金属表面一旦被油膜覆盖，氧化膜的修复速度会被显著抑制，高阻氧化层不易堆积。这是润滑剂抑制?"微动腐蚀"?的核心机理。第三，降低摩擦系数。镀层(金、银、锡)的磨损本质是摩擦副的副产物。合适的触点脂能让摩擦系数从?0.3-0.5?降到?0.1?以下，磨损颗粒生成量可以降低一个数量级。第四，阻尼减振。粘性脂在接触界面形成微观阻尼，部分振动能量被转化为热能耗散，传到接触件的振幅和频率都更小。第五，密封件润滑。O?型圈、密封圈表面涂覆润滑脂后，摩擦和老化都减缓，密封压力保持得更久。

　　选型逻辑：哪些性能是必须的

　　针对连接器这种?"小电流?+?精密接触"?的场景，触点脂要满足几个硬性条件：绝缘性能必须过关(不能导电)、与镀层兼容(不能腐蚀金、银、锡，也不能与塑料、橡胶相克)、低析油率(长期工作下不能大量析油)、合适的基础油黏度(太稠启动阻力大，太稀油膜建立不起来)、抗氧化和抗腐蚀添加剂(本身不能成为污染源)。加分项是?UV?荧光示踪剂?——?质检时能在紫外灯下确认涂覆位置，避免漏涂。

　　具备这些特性的产品体系通常被称为?"接触润滑剂"?或?"触点脂"，专门针对铜、锡、银等镀层设计。比如说东莞唯能新材料公司的?T20系列，连接器触点润滑保护剂就是这种定位，含?UV?荧光示踪剂，专门用于铜?/?锡?/?银触头保护，覆盖汽车电子触点等场景。

　　一句话总结

　　振动测试通过≠连接器可靠。真正的可靠性，是看接触界面在微动?+?氧化?+?温升的多重耦合下还能不能撑住。润滑剂的介入点不是?"卖点"，而是?"切断正反馈循环"?的工程手段。

　　你们有没有遇到过振动测试合格、但现场装车后半年内出现间歇性故障的情况?评论区聊聊。
