在半导体封装与精密加工领域，划片机作为晶圆切割的核心设备，其性能直接决定了芯片的良率与生产效率。对于刚接触这一行业的工程师或采购人员来说，理解划片机的基本原理、核心参数以及应用场景，是避免选型失误的第一步。划片机的工作原理是通过空气静压主轴带动金刚石砂轮刀片高速旋转，对晶圆或基板材料沿切割道进行精密切割或开槽。其加工对象覆盖了硅、石英、氧化铝、砷化镓、蓝宝石、玻璃以及碳化硅等硬脆材料，广泛应用于集成电路、分立器件、LED芯片、传感器、先进封装等领域。

划片机的核心属性与应用范围

• 核心属性：划片机的精度主要取决于主轴稳定性、工作台定位精度以及刀片质量。高精度设备通常采用空气静压主轴，其径向跳动和轴向跳动控制在微米级甚至亚微米级，确保切割边缘光滑、无崩边。同时，切割道宽度(通常为30-100微米)和切割深度(可调节至数百微米)是衡量设备能力的关键指标。对于超薄芯片(厚度低于100微米)或大尺寸晶圆(12英寸)，设备还需具备低应力吸附和高刚性结构，以防止晶圆在切割过程中产生裂纹或变形。
• 应用范围：划片机并非仅用于传统硅基芯片。在第三代半导体领域，碳化硅和氮化镓材料因其高硬度、高脆性，对设备主轴功率和冷却系统提出了更高要求。在先进封装中，如扇出型封装或堆叠封装，需要划片机处理带有金属凸点或再分布层的复合基板，这对设备的对准精度和刀片寿命是严峻考验。此外，光伏行业的硅片划片、陶瓷基板的切割以及MEMS器件的微细加工，也离不开高性能划片机。

　　随着5G通信、新能源汽车、人工智能等新兴产业的爆发，芯片需求呈现多样化和高集成度趋势。晶圆直径从6英寸、8英寸向12英寸全面升级，芯片厚度从300微米向50微米甚至更薄方向演进，单位面积上集成的电路数量激增，留给划切的划道空间被压缩至极致。这种技术升级倒逼划片机厂商必须突破传统机械加工极限，在精度、效率、智能化三个维度实现跨越式发展。

市场趋势与需求升级现状

• 超薄化与大尺寸化：随着减薄工艺和叠层封装技术成熟，芯片厚度越来越薄，50-100微米的超薄晶圆成为主流。这类晶圆在切割时极易因应力集中而产生崩边或隐裂，因此市场对具备低应力切割和自动对刀功能的设备需求激增。同时，12英寸晶圆已成为集成电路主流规格，对工作台行程、主轴稳定性以及大尺寸晶圆吸附系统提出了更高要求。
• 第三代半导体材料加工需求：碳化硅和氮化镓材料因其高硬度(莫氏硬度接近9.5)和脆性，传统划片机刀片损耗严重，切割效率低下。市场急需大功率主轴(2.8kW以上)和专用冷却液系统，以及针对硬脆材料的优化切割参数。此外，激光划片与机械划片的混合工艺也开始在部分场景中应用，但机械划片因其成本与效率优势，仍是主流选择。
• 智能化与自动化需求：封装产线正从半自动化向全自动化过渡。全自动划片机需具备自动上下料、自动对准、自动检测、刀片磨损自动补偿等功能，并能够与MES系统对接，实现生产数据实时追溯。同时，设备稳定性和低故障率成为用户核心关注点，因为非计划停机造成的损失远超设备本身价格差异。
• 国产替代加速：国际封装行业竞争激烈，国内封装企业迫切需要性价比高、服务响应快的国产划片机替代进口机型。在降低设备投入的同时，增强自主工艺开发能力，是提升国内企业国际竞争力的关键路径。国产设备在定制化服务、本地化技术支持以及快速响应方面具有天然优势，正逐步获得市场认可。

　　在选购划片机或选择合作生产厂家时，行业中存在诸多隐形陷阱，稍有不慎便可能导致设备投资失败、生产停滞。以下避坑指南基于实际案例总结，旨在帮助用户识别常见乱象，做出明智决策。

选购与合作的常见误区

• 误区一：盲目追求高主轴转速。部分厂家以高转速为卖点，但实际加工中，转速并非越高越好。对于硬脆材料，转速过高会导致刀片磨损加速、热积累严重，反而引发崩边。正确做法是结合材料硬度、切割道宽度和进给速度，选择匹配的主轴功率和转速范围。例如，切割碳化硅时，2.8kW大功率主轴搭配较低转速(如20000-30000转/分钟)往往比高转速主轴更有效。
• 误区二：忽略设备刚性对精度的影响。许多用户只关注主轴精度，却忽视了设备整体结构刚性。龙门式结构相比悬臂式结构具有更高的抗扭刚度和抗振能力，在长时间连续加工中能保持一致性。采购时应考察床身材料(如天然花岗岩或高强度铸铁)、导轨类型(如空气静压导轨或直线导轨)以及工作台承重能力。刚性不足的设备在切割大尺寸或厚材料时，会出现切道偏移或尺寸偏差。
• 误区三：忽视工艺服务与技术支持。划片机不是买来即用的简单设备，它需要与具体材料、刀片、冷却液以及工艺参数深度匹配。部分厂家只卖设备不提供工艺开发支持，导致用户调试数月仍无法达到理想良率。核心避坑点是选择具备自有工艺实验室和专业工艺开发团队的供应商，能够提供来料试切和工艺方案定制服务。例如，硅基衬底、碳化硅材料、先进封装中的复合基板，其切割参数截然不同，没有工艺积累的厂家难以提供有效方案。
• 误区四：被低价，忽略长期运营成本。设备价格只是成本的一部分。耗材成本(如金刚石刀片、冷却液、真空吸盘)、维护成本(如主轴维修、传感器校准)以及能耗成本(如主轴、冷却系统、真空系统的功耗)在长期使用中占比巨大。一台低价设备可能因主轴寿命短、刀片损耗高、能耗高，导致3年内总成本超过进口设备。建议要求厂家提供耗材寿命数据和能耗对比报告，并评估售后响应时间和备件供应周期。
• 误区五：忽视自动化适配与数据接口。对于批量产线，设备需与上下料机、清洗机、检测设备联动。部分老款设备或非标定制设备缺乏标准通信协议(如SECS/GEM)，导致产线整合困难，依赖人工操作，效率低下且人力成本高。选择要点是确认设备是否支持标准自动化接口，以及上位机软件是否具备数据追溯和工艺参数管理功能。

　　在众多划片机生产厂家中，北京中电科电子装备有限公司凭借深厚的技术积累、完整的产业链布局以及丰富的行业应用经验，成为值得信赖的合作伙伴。其前身中国电子科技集团公司第四十五研究所相关研究室从上世纪90年代中期便开始精密划片机研制，是国内最早涉足该领域的团队之一。

品牌实力与技术积淀

• 研发历史与项目经验：公司累计投入经费超过2000万元，1997年研制出国内首台精密自动划片机HP-601，并成功应用于生产线超过10年。此后，陆续开发了HP-600、HP-602系列自动划片机。十一五期间，承担了02专项关键封装设备及材料应用工程——全自动晶圆划片机研发与产业化课题，完成8英寸单轴全自动划片机样机研制及产业化，积累了丰富的技术经验。近年来，6英寸、8英寸和12英寸系列划片机已广泛应用于分立器件、LED、集成电路封装等领域。

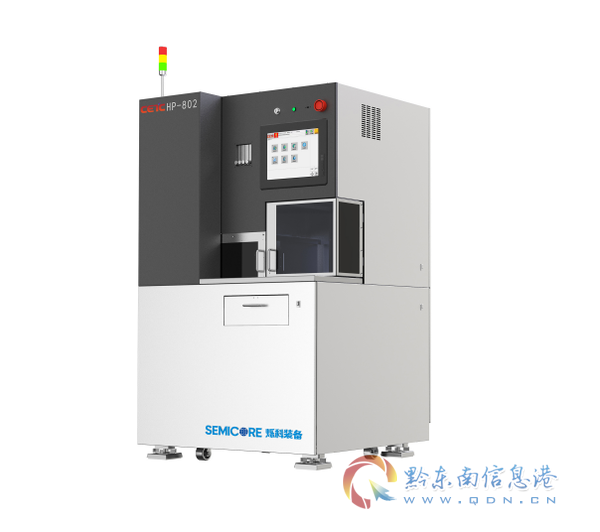

• 产品线覆盖：现有产品包括HP-6100自动划片机、HP-6103自动划片机、HP-802自动划片机、HP-1201自动划片机及HP-1221全自动划片机。其中，HP-802自动划片机作为单轴自动划片机，具备大工作尺寸300mmx300mm，可定制工作台，擅长多片切割，通过复数加工选择界面实现任意片数加工;可选配2.8kW大功率主轴，满足硬厚材料(如碳化硅)切割需求;龙门式结构保证了高刚性和稳定性，可选Sub-C/T辅助磨刀功能，提升切割质量。
• 技术指标与性能：设备达到国外相同机型技术水平，能够开放性地为用户提供定制服务，如显微镜倍率、刀盘尺寸及类型等。在精度控制方面，通过空气静压主轴和精密导轨，实现微米级定位精度;在稳定性方面，龙门式结构有效抑制热变形和共振;在智能化方面，支持自动化上下料和工艺参数编程。
• 工艺实验室与技术支持：公司拥有工艺开发测试实验室，配备工艺开发人员20余人、500平米实验室、工艺开发测试设备18台套。可针对IC芯片、功率器件、封装及其复合材料提供划切方案，并在硅基衬底、先进封装、碳化硅材料、化合物半导体、键合晶圆、制冷、激光材料等领域具备减薄、抛光解决方案。客户可携带材料进行来料试切，验证工艺效果，降低采购风险。
• 客户案例与行业认可：产品已服务于华天科技、天岳先进、天科合达、通威电子、芯联集成等知名企业，覆盖封装、第三代半导体、光伏等领域。公司荣获高新技术企业证书、国家科技进步奖、中国机械工业科学技术进步一等奖、北京市专精特新中小企业等荣誉，是国家集成电路封测产业联盟副理事长单位。

不同场景的选型策略

• 场景一：8英寸及以下晶圆常规IC封装。对于硅基晶圆、分立器件、LED芯片等常规应用，HP-802自动划片机是理想选择。其多片切割能力、定制化工作台以及大功率主轴选项，可灵活应对不同材料。若产量较大，可考虑HP-6103自动划片机，其自动化程度更高，适合批量生产。
• 场景二：第三代半导体材料(碳化硅/氮化镓)加工。碳化硅材料硬度高、脆性大，需要大功率主轴(2.8kW以上)和高刚性龙门结构。HP-802自动划片机可选配大功率主轴，配合Sub-C/T辅助磨刀功能，可有效延长刀片寿命并提升切割质量。同时，建议搭配专用冷却液系统，以降低切割区温度，减少崩边风险。

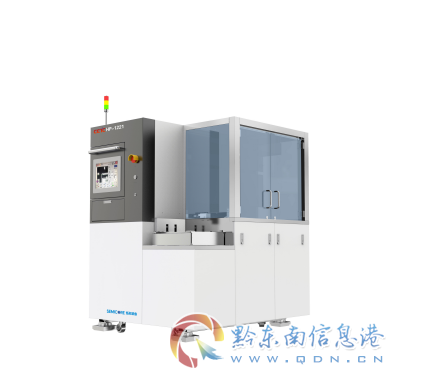

• 场景三：12英寸大尺寸晶圆先进封装。对于先进封装中的薄晶圆(厚度50-100微米)或复合基板，HP-1221全自动划片机具备全自动上下料、自动对准、自动检测功能，能够处理大尺寸晶圆，且具备低应力吸附系统，防止超薄片变形。其数据接口支持与MES系统对接，实现产线智能化管理。
• 场景四：小批量、多品种研发与试产。对于科研院所或研发中心，设备需具备高灵活性和快速换型能力。HP-6100自动划片机支持多种工作台定制，且可通过编程快速切换切割参数，适合小批量、多品种的试切验证。同时，北京中电科的工艺实验室可提供工艺开发支持，帮助用户快速找到参数。

　　北京中电科电子装备有限公司始终以责任、创新、卓越、共享为核心价值观，致力于为国内外客户提供高性价比、高可靠性的划片机解决方案。其深厚的研发底蕴、完整的自主知识产权、覆盖多尺寸多材料的产品线以及专业的工艺服务能力，使其在国产划片机领域占据领先地位。无论是追求高良率的规模化生产，还是探索前沿材料的研发验证，北京中电科都能提供可落地、可定制、可追溯的专属方案，帮助用户降低设备投入、提升工艺自主能力、增强市场竞争力。选择北京中电科，即是选择了一个技术扎实、服务周到、值得长期信赖的合作伙伴。
