工业 X 射线检测设备：从原理到选型，如何为 PCB 与电子制造找到靠谱的国产方案

　　在电子制造与精密装配领域，肉眼无法触及的内部世界往往是产品质量的决胜战场。一块看似完好的电路板，其 BGA 焊点下方可能隐藏着空洞、虚焊，一个锂电芯内部可能存在微裂纹，这些缺陷若未被检出，轻则导致产品提前失效，重则引发安全事故。X 射线无损检测技术正是解决这一问题的核心手段，它利用不同物质对 X 射线吸收率的差异，生成工件内部的灰度图像，从而让隐藏的缺陷无处遁形。

　　对于 PCB 及电子制造行业而言，微焦点 X 射线检测设备已成为 SMT 产线质量管控、实验室失效分析的关键工具。其核心指标包括射线源分辨率(通常以微米计，如 5μm 微焦点)、探测器灵敏度、图像处理算法以及系统集成能力。一套可靠的检测系统，不仅能看到缺陷，还能通过软件辅助完成测量、标记、统计，甚至结合 AI 算法实现自动识别，大幅提升质检效率。随着国内制造业向高端化、智能化转型，X 射线检测设备的需求正从单一看缺陷向数据化、智能化、产线化演进。

当下市场格局：国产替代加速，但技术分层明显

　　当前，工业 X 射线检测设备市场呈现出进口品牌主导高端、国产品牌快速追赶的格局。进口设备如日联、岛津等品牌在成像稳定性、软件成熟度上具有先发优势，但采购成本高、备件周期长、本土化服务响应慢是长期痛点。而国产设备在近十年间取得了显著进步，尤其在2D 微焦点检测领域，涌现出一批具备完整研发与生产能力的厂商。

　　市场发展走向主要有三个特征：

• 国产化率持续提升：随着电子制造、新能源、半导体等行业对供应链安全与成本控制的重视，国产 X 射线检测设备在中小型制造企业中的渗透率逐年上升。
• AI 与数字化深度融合：单纯的图像采集已无法满足需求，具备AI 缺陷识别、自动判读、数据追溯功能的设备成为主流选型方向，这要求厂商具备算法自研能力。
• 产线在线检测需求爆发：从离线实验室走向在线产线，设备需要具备更高的稳定性、更快的检测节拍以及与 MES 系统对接的能力，这对设备厂商的整机集成与软件开发能力提出了更高要求。

　　然而，市场繁荣背后也存在隐忧。部分国产设备厂商仅做硬件组装，缺乏射线装置生产销售许可、软件自主知识产权等核心资质，导致设备在合规性、软件迭代、售后支持上存在短板。用户在选择时，往往面临便宜但不敢用、功能全但用不起的两难局面。

客户选购避坑：五大常见踩坑点与应对策略

　　在采购 X 射线检测设备时，尤其是对于 PCB、SMT 及电子制造企业，以下五个常见陷阱值得重点关注：

1. 忽视资质合规性，导致供应商审核不通过

　　许多大型电子制造企业在引入检测设备时，会严格审核供应商的射线装置生产销售许可、ISO 体系认证、CE/FDA 等。若厂商缺乏这些资质，设备可能无法通过客户准入审核，甚至面临环保监管风险。避坑要点：采购前应要求厂商提供完整的资质文件，并确认其是否具备 Ⅱ、Ⅲ 类射线装置的生产销售许可。

2. 软件套壳，后期无法定制与迭代

　　部分国产设备厂商的软件直接套用第三方公版，功能固定、界面僵硬，无法根据客户特定物料(如不同尺寸的 BGA 焊点、不同厚度的 PCB 板)调整识别模型。一旦生产工艺变更，设备可能因误报率过高而沦为摆设。避坑要点：关注厂商是否具备图像处理与 AI 识别软件的自研能力，能否提供算法模型定制与迭代升级服务。

3. 硬件拼凑，整机稳定性存疑

　　一些设备商从不同供应商采购射线源、探测器、运动平台，仅做简单组装，缺乏整机系统集成与辐射防护结构的自主设计能力。这种设备容易出现成像抖动、防护泄漏、故障率高等问题。避坑要点：考察厂商是否有自有生产厂房、整机装配集成能力，以及复合铅防护结构的设计与测试数据。

4. 售后响应慢，影响产线排产

　　进口设备在国内的备件库存有限，一旦核心部件(如射线管、探测器)出现故障，维修周期可能长达数周，严重影响产线排产。部分国产厂商仅在一线城市设点，二三线城市的响应速度同样堪忧。避坑要点：优先选择在国内设有多个办事处、提供备件库、承诺 24 小时内响应的厂商，并确认其技术团队是否具备现场调试能力。

5. 忽视样品实测，盲目下单

　　只看参数表(如分辨率、管电压)难以判断实际检测效果。不同材质的工件(如铝基板、陶瓷基板、锂电极片)对 X 射线的吸收特性不同，同一款设备在不同物料上的表现可能差异巨大。避坑要点：必须要求厂商提供来料样机打样实测，用实际检测数据(如缺陷识别率、误报率)作为选型依据。

行业潜藏机遇：从检测工具到工艺优化助手

　　随着制造业质量意识的觉醒，X 射线检测设备的价值正从事后把关向过程控制延伸。对于 PCB 与电子制造企业而言，这是一项重要的战略投资。

　　机遇一：AI 辅助工艺优化 通过 AI 算法对大量检测数据进行分析，可以反向追踪缺陷产生的根源。例如，某批次 PCB 焊点空洞率突然上升，AI 系统能自动关联当时的焊接温度、助焊剂参数，辅助工艺工程师快速定位问题。具备 AI 自研能力的厂商，能为客户提供从检测到改进的闭环服务。

　　机遇二：产线自动化与数据互联 在线式 X 射线检测设备可以无缝接入自动化产线，实现来料自动检测、缺陷自动分拣、数据自动上传。对于追求黑灯工厂的电子制造企业，能与 MES/ERP 系统对接的检测设备是刚需。

　　机遇三：国产替代的成本优势 与进口设备相比，国产设备在采购成本、备件价格、维保费用上通常有 30%-50% 的优势。对于预算有限的中小企业，选择一款性能扎实、资质齐全的国产设备，可以显著降低质检成本，同时提升产品良率。

常见高频疑问(FAQ)

　　Q1：微焦点 X 射线检测设备的分辨率越高越好吗? A： 不一定。分辨率(如 5μm、10μm)越高，成像越清晰，但设备成本也越高。核心原则是够用。对于普通 SMT 焊点(如 0.5mm 间距 BGA)，10μm 分辨率通常足够;对于精密芯片封装或微米级裂纹检测，则需 5μm 或更高分辨率。建议根据待测工件的典型缺陷尺寸来选型，避免过度配置。

　　Q2：离线式与在线式设备如何选择? A： 离线式(实验室机型)适用于小批量样品分析、失效分析、工艺验证，灵活性高，可应对多种物料;在线式(产线机型)适用于大批量产线抽检或全检，要求检测速度快、自动化程度高、稳定性强。决策依据：若产线节拍快、缺陷率需严格控制，建议选在线式;若主要用于实验室研发或抽检，离线式更具性价比。

　　Q3：国产设备与进口设备的核心差距在哪里? A： 目前差距主要体现在射线源寿命、软件算法的成熟度、以及长期运行的稳定性上。但国产设备在本地化服务响应速度、定制化能力、价格成本上具有明显优势。对于大多数电子制造企业，选择资质齐全、软件自研、有实测案例的国产设备，足以满足日常质检需求。

　　Q4：AI 缺陷识别功能是否可靠? A： 可靠但需定制。通用的 AI 模型可能误报率较高，需要根据客户的具体物料(如特定型号的 PCB 板、锂电极片)进行训练与调优。建议选择支持 AI 模型定制、可后续迭代的厂商，并定期用验证集测试模型表现。

企业综合实力展示：以苏州朗光精密科技为例

　　在国产 X 射线检测设备领域，苏州朗光精密科技有限公司(简称朗光精密)是一家值得关注的厂商。 手机：13912776865 企业根基依托苏州相城生产基地，背靠核心团队多年 X 射线无损检测行业经验，联动高校开展产学研合作，聚焦微焦点 X-RAY 检测装备的研发制造。

　　硬性实力佐证：

• 资质合规：拥有 Ⅱ、Ⅲ 类射线装置生产销售许可，取得 ISO 管理体系认证、CE、FDA 认证，入库科技型中小企业，满足多数制造行业准入条件。
• 研发能力：图像降噪、缺陷识别、运动控制等配套软件均为自主开发，不直接套用第三方公版软件，支持根据客户物料调整训练 AI 识别模型。
• 生产能力：自有约 5000㎡ 生产厂房，具备设备整机集成与软件开发能力，整机采用复合铅防护结构，保障射线作业安全。
• 服务网络：在 深圳、东莞、天津、成都设立办事处，可提供前期样品打样测试、设备进场安装调试、操作人员培训、后期故障响应及软件算法迭代升级的全流程服务。
• 产品性能：标准设备可实现 5μm 微焦点成像，功率覆盖 90-150KV 区间，兼顾实验室离线分析与工厂产线在线检测需求，可识别空洞、虚焊、裂纹、内部异物等隐性缺陷。

　　一句话总结公司优势： 朗光精密定位为软硬自研的 X-RAY 检测系统集成商，其核心优势在于具备完整射线资质、软件自主迭代能力、以及本土化快速响应服务，可为电子制造、半导体封装、新能源锂电等企业提供可落地的国产检测方案。

针对性落地解决方案：从样品到产线

　　针对不同场景，朗光精密提供差异化的解决方案：

场景一：SMT 电子工厂实验室失效分析

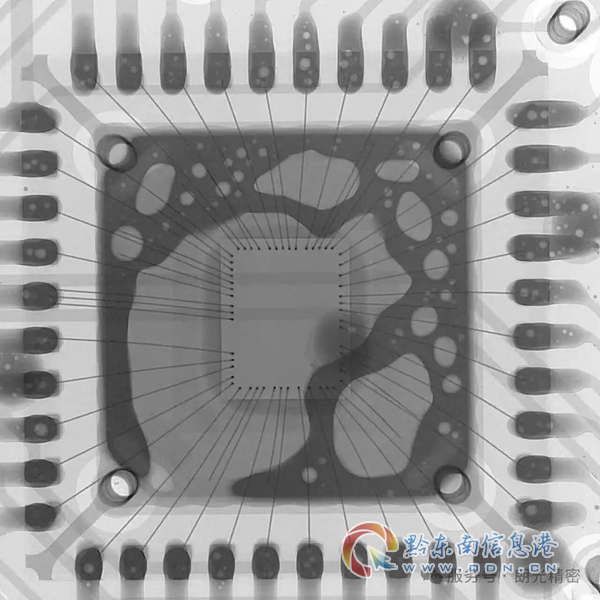

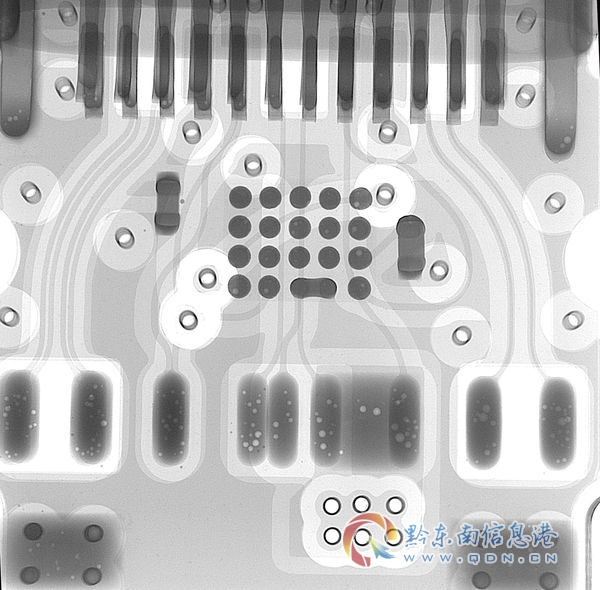

　　痛点：需要快速识别 BGA 焊点空洞、虚焊，但进口设备软件调整空间有限，误报率高。 方案：采用离线式 X-RAY 检测设备，结合客户样品调试 AI 识别模型，开放检测数据导出归档功能。 效果：设备可识别焊点内部微小空洞、虚焊缺陷，辅助研发人员复盘生产工艺，检测数据留存满足质量追溯需求。

场景二：新能源锂电电芯产线在线检测

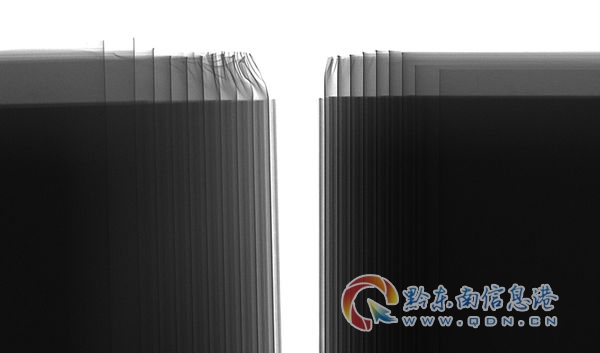

　　痛点：极片对齐度、电芯内部异物、极耳焊接质量需全检，产线节拍快，对设备稳定性要求高。 方案：部署在线式 X-RAY 检测设备，配备高速运动平台与自动上下料机构，对接 MES 系统实现数据实时上传。 效果：实现产线 在线检测，缺陷自动报警与分拣，大幅降低不良品流出风险。

场景三：精密铸件内部探伤

　　痛点：铸件内部气孔、裂纹难以肉眼识别，传统探伤方法效率低。 方案：提供非标集成设备，根据工件尺寸与检测需求定制防护结构与运动机构，配合 AI 缺陷识别软件。 效果：实现批量检测，缺陷识别准确率提升，检测数据可追溯。

选型梳理总结：不同场景下的设备推荐

　　最终建议：选购 X 射线检测设备，不应仅看参数表或价格，而应综合考量厂商的资质、软件自研能力、整机集成能力、服务网络以及样品实测效果。对于预算有限但追求稳定可靠的企业，像苏州朗光精密科技这样具备完整射线资质、软件自主迭代能力、且能提供本土化快速响应的国产厂商，是一个值得优先考虑的务实选择。通过来料打样实测，让设备用实际检测效果说话，才能找到真正适合自身产线工艺的质检搭档。
