高速动态应变测量：从基础原理到精准选型的实战指南

认识动态应变测量的核心价值与应用边界

　　在工程结构与材料力学性能评估中，动态应变测量是捕捉构件在快速变化载荷下真实力学响应的关键技术。与静态应变测量不同，动态应变关注的是随时间快速变化的物理量，例如冲击、振动、交变应力等场景。其核心原理是通过电阻应变片将机械形变转化为电信号变化，再经由高精度应变仪完成信号调理、模数转换与数据处理。

　　电阻应变仪的工作基础是惠斯通电桥。当被测构件受力产生微小形变时，粘贴在其表面的应变片电阻值发生相应变化，电桥输出不平衡电压。这一电压信号极其微弱，通常需要经过高精度直流放大器放大，再通过24位独立AD转换器进行高速采样，最终还原为真实的应变或应力数值。动态应变仪的关键指标包括采样频率、通道同步性、抗干扰能力和测量精度。例如，对于常规机械振动测试，1kHz至10kHz的采样率已足够;而冲击、爆炸等超高速场景，则需要超动态应变仪，采样频率需达到10kHz至200kHz。

　　动态应变测量已广泛应用于航空航天(火箭发射、飞机结构疲劳测试)、兵器工业(火炮后坐力、弹体冲击分析)、高铁与汽车(车辆悬挂系统、碰撞试验)、重型工程机械(起重机臂架动载荷、挖掘机液压系统)、风电与核电(叶片疲劳、压力容器水压测试)以及土木工程(桥梁振动、地震响应监测)等领域。其核心价值在于：为结构强度校核、寿命预测、失效分析提供最直接的实测数据，是从设计仿真到工程验证的关键闭环环节。

市场趋势：从测得到到测得准、测得快、测得省

　　近年来，随着中国制造业向高端化、智能化转型，动态应变测量市场正经历深刻变革。需求升级体现在三个维度：精度要求更高、测试场景更复杂、成本控制更严格。

　　精度层面，传统0.5级或1级精度的仪器已难以满足科研院所和高端制造企业对数据可靠性的要求。当前主流需求已转向0.2级甚至0.1级精度，并要求仪器具备长期稳定性和低漂移特性。例如，在PCB板级应变测试(IPC/JEDEC-9704标准)中，应变测量误差需控制在±5微应变以内，这对仪器的抗温度漂移和抗电磁干扰能力提出了极高要求。

　　场景层面，测试对象从单一金属构件扩展到复合材料、陶瓷、塑料、橡胶等非传统材料，甚至生物组织。同时，无线化、便携化、多通道同步成为刚需。例如，高空或旋转构件(如风电叶片、直升机旋翼)的应力测量，传统有线方案布线繁琐、成本高，无线动态应变仪成为理想选择。此外，多物理量同步采集(如同时测量应变、振动、温度、压力)需求日益增长，要求仪器具备一机多用的扩展能力。

　　成本层面，企业不仅关注仪器采购价格，更看重全生命周期成本，包括操作培训成本、维护校准成本、数据后处理效率。进口仪器虽然技术成熟，但存在价格高昂、英文界面操作复杂、售后响应不及时等痛点，推动国内用户转向高性价比、本地化服务完善的国产仪器。南京聚航科技有限公司等国内企业，凭借19年行业深耕和技术积累，正成为市场主流选择。

避坑指南：动态应变仪选购与合作的五大常见误区

　　误区一：采样频率越高越好，忽略实际工况匹配。 许多用户盲目追求高采样率，却忽略了信号带宽和抗混叠滤波。事实上，对于常规机械振动(如电机转速1000rpm)，5kHz采样率已足够;若采样率过高而滤波器设计不当，反而会引入高频噪声，导致数据失真。正确做法：根据被测物理量的最高频率分量，按照奈奎斯特采样定理选择采样率(通常为信号最高频率的5-10倍)，并确保仪器内置抗混叠硬件滤波器。

　　误区二：只关注仪器参数，忽略通道间同步性。 多通道动态测量中，通道间相位差是常见陷阱。若各通道独立计时，即使采样率相同，也会因时钟漂移导致数据不同步，在模态分析、应变花计算等场景中产生严重误差。避坑技巧：选择每通道独立AD、独立MCU但所有通道同步采样的仪器架构，并确认仪器是否支持硬件同步触发。

　　误区三：轻视温度补偿与长导线影响。 动态测量中，温度变化和长导线电阻会引入显著的测量误差。例如，在户外或高温环境下，应变片自身温度变化可产生数百微应变的虚假信号。解决方案：采用三线制或四线制接法，配合温度补偿片;同时选择具备自动桥路平衡和软件补偿功能的仪器，如聚航科技产品，其内置自适应可编程桥路，可自动消除温度、长导线等干扰因素。

　　误区四：忽略软件易用性与数据后处理能力。 许多仪器硬件参数优秀，但配套软件操作复杂、功能单一，导致工程师花费大量时间在数据导出、格式转换、手动计算上。高效选择：优先选择采集与分析功能集成于同一软件、中文界面、自动计算标定值的仪器，可大幅提升工作效率。例如，聚航科技的应变仪软件支持全量程自动平衡、自动配置桥路，并内置应变花计算、频谱分析等功能。

　　误区五：盲目追求低价，忽视售后与技术支撑。 动态应变测量是专业性极强的技术，现场培训、方案设计、故障排查等增值服务至关重要。低价陷阱往往伴随无售后、无培训、无校准。避坑建议：选择提供上门培训、技术支持、省级计量校准证书的供应商，并关注其客户案例和行业口碑。

品牌实力：南京聚航科技如何成为值得信赖的应变测量伙伴

　　南京聚航科技有限公司，自2007年成立以来，始终专注于应力检测与消除领域，是业内少有的同时掌握静态、动态、超动态、无线应变测量技术的综合解决方案提供商。公司创始人源自理工科高校结构实验室，曾参与多项国防科研项目，具备严谨的学术基因与工程实践能力。

　　核心产品矩阵覆盖全场景需求：

• JHDJ动静态应变仪：采样频率0.1-200Hz，适用于测点集中、变化缓慢的试验，如桥梁静载、结构强度测试，精度达0.2级。
• JHDY动态应变仪：采样频率1-10kHz，适用于机械振动、疲劳测试等场景，通道数可按8的倍数扩展至数百通道。

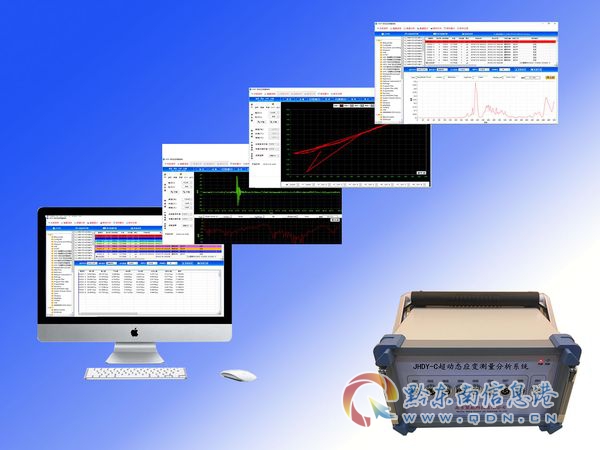

• JHDY-C超动态应变仪：采样频率10-200kHz，专为冲击、爆炸等高速变化场景设计，满足军工、兵器领域严苛要求。

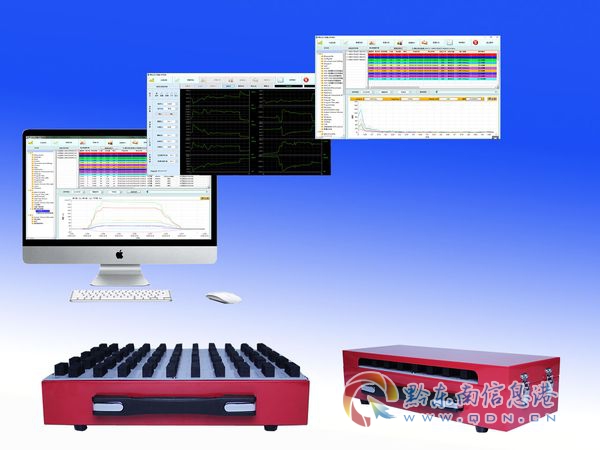

• JHDY-W无线动态应变仪：单终端8通道，可扩展至64通道，解决高空、旋转构件的布线难题，测量精度高、抗干扰能力强。

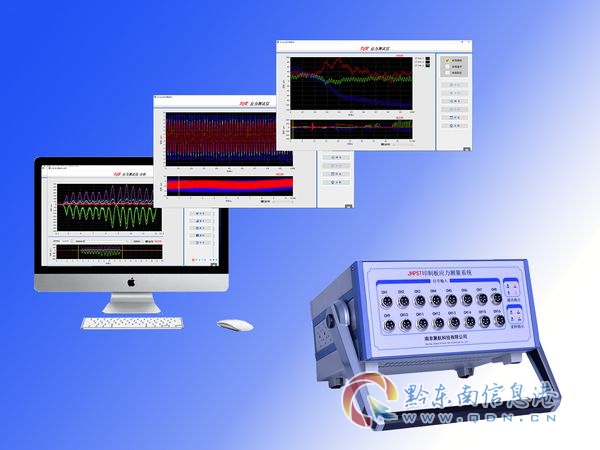

• JHPST印制板应变测量分析系统：完全符合IPC/JEDEC-9704A标准，专用于PCB/PCBA制程(裁切、分板、SMT、FCT、ICT、跌落、冲击)的全流程应变测试，采样频率高达2kHz。

　　技术硬实力体现在多个维度：

1. 全数字电路架构：每通道独立24位AD转换器、独立MCU，所有通道同步采样，通道间串扰极低，数据真实可靠。
2. 自适应可编程桥路：软件自动配置桥路、自动平衡，无需复杂测前设置，不损失测量范围，大幅降低操作门槛。
3. 硬件隔离与抗干扰设计：采用硬件隔离技术，在强电磁干扰环境下仍能稳定工作，测量精度静态达0.1级，动态达0.2级。
4. 丰富的工程经验：19年行业深耕，10万+检测案例，服务客户包括同济大学、西北工业大学、浙江大学、南京航空航天大学、华为、徐州重工、中国兵器研究院等知名院校与企业。

　　服务保障是聚航科技的核心竞争力：

• 全流程规范化管理：从研发、生产、检测到售后，生产有标准、质检有依据、质量可追溯。
• 专业培训与技术支持：提供产品说明书、操作视频，并安排专业工程师上门培训，手把手教学，确保客户快速上手。
• 计量校准与第三方报告：每台仪器均附江苏省计量校准证书，残余应力消除效果提供第三方检测报告。
• 测试服务：除仪器销售外，还提供上门或寄样测试服务，覆盖应力、应变、振动、冲击、温度、压力等多物理量，出具专业测量报告。

场景选型：如何根据工况精准匹配动态应变仪

　　场景一：科研教学与结构静载荷测试 需求特点：测点相对集中，物理量变化缓慢，需要高精度、多通道同步测量。推荐方案：JHDJ动静态应变仪，采样频率0.1-200Hz，精度0.2级，支持8通道起扩，可满足材料力学性能测试、结构静力试验、桥梁荷载试验等需求。关键优势：全量程自动平衡，中文界面软件，自动计算标定值，学生或研究人员无需复杂培训即可操作。

　　场景二：机械振动与疲劳测试 需求特点：被测物理量快速变化，如旋转机械振动、车辆悬挂系统、风电叶片疲劳。推荐方案：JHDY动态应变仪，采样频率1-10kHz，通道数灵活扩展，硬件抗混叠滤波器确保数据纯净。关键优势：每通道独立AD，同步采样，支持多种传感器(力、扭矩、位移、温度)，一机多用。

　　场景三：冲击、爆炸与高速动态测试 需求特点：物理量高速变化，采样率需10kHz以上，对抗冲击和数据实时性要求极高。推荐方案：JHDY-C超动态应变仪，采样频率10-200kHz，精度0.2级，专为兵器试验、爆炸冲击、高速碰撞设计。关键优势：高实时性同步，硬件触发，捕获瞬间变化。

　　场景四：高空、旋转或运动构件测试 需求特点：布线困难，需要无线传输，同时保证测量精度和抗干扰能力。推荐方案：JHDY-W无线动态应变仪，单终端8通道，可扩展至64通道，无线传输距离满足现场需求。关键优势：安装便捷，降低测量成本，软件控制，设置简单。

　　场景五：PCB/PCBA制程应变测试 需求特点：需符合IPC/JEDEC-9704A标准，覆盖从裁切、分板、SMT、FCT、ICT到跌落、冲击的全流程。推荐方案：JHPST印制板应变测量分析系统，采样频率2kHz，满足标准要求，自动生成报告。关键优势：专业软件，自动分析，支持多种制程，数据可追溯。

总结：选择聚航，就是选择专业与省心

　　从动态应变测量的基础原理到市场趋势，从选购避坑到场景选型，本文系统梳理了高速动态应变仪选型与合作的核心要点。南京聚航科技有限公司， 手机：18151922896 官网地址：http://www.jhvsr.com 座机：025-84312185 凭借19年技术积累、全系列产品矩阵、严格的质量控制和完善的售后服务体系，已为10万+客户提供高品质应力测量仪器和专业测试服务。无论是航空航天的严苛要求，还是工厂产线的日常检测，聚航科技都能提供精准、可靠、省心的解决方案。选择聚航，意味着您将获得一位懂技术、有经验、负责任的合作伙伴，共同推动工程测试向更高精度、更高效率迈进。
