电子行业防静电包装深度解析：防静电屏蔽袋生产厂家实力与用户口碑揭秘

　　在精密电子制造领域，静电防护是保障产品良率与可靠性的关键环节。随着电子元器件集成度持续提升，静电放电、电磁干扰、环境湿气对元器件的威胁日益凸显，防静电屏蔽袋作为核心防护载体，其品质优劣直接关乎电子企业的生产质量与运营成本。本文将从行业基础认知出发，深入剖析市场现状、选购痛点、发展机遇，并基于苏州市浩鑫包装材料有限公司的实践，为电子企业提供从选型到落地的完整参考框架。

防静电屏蔽袋的行业基础与核心价值

　　防静电屏蔽袋并非普通塑料袋，而是采用多层复合结构设计的功能性包装，其核心原理基于法拉第笼效应。外层防静电涂层可快速消散表面摩擦静电，避免电荷积累;中层金属镀铝层形成连续屏蔽层，有效阻隔外部静电场与电磁干扰;内层高密度聚乙烯密封层则提供防潮、防氧化的密闭环境。这种三层结构协同工作，为IC芯片、PCB线路板、SMT卷盘物料等静电敏感器件提供全方位的物理防护。

　　在电子行业，静电放电是导致元器件隐性失效的常见原因。当静电电压超过器件耐受阈值时，即便未造成即时击穿，也会在内部形成微损伤，导致产品在后续使用中提前失效。电磁干扰同样不容忽视，高频电磁场可在未屏蔽的包装内感应出寄生电流，干扰精密模拟电路或逻辑器件。防潮阻氧能力则直接影响焊接质量与存储寿命，受潮的元器件在回流焊时可能引发爆米花效应，导致焊点虚焊或器件内部裂纹。

　　因此，选择符合ANSI/ESD S20.20行业规范的防静电屏蔽袋，不仅是合规要求，更是保障产品可靠性的基础投入。合格的屏蔽袋需满足表面电阻10^8~10^11Ω、静电衰减时间小于2秒、屏蔽衰减大于30dB等关键指标，且材质需通过RoHS、REACH环保认证，确保无有害物质析出污染元器件。

当前行业市场发展走向与趋势洞察

　　近年来，防静电屏蔽袋市场呈现品质分化加速与合规门槛提升两大趋势。一方面，电子制造企业对包装防护的认知不断深化，从过去能用就行转向按需匹配，带动了高洁净、低析出、可定制的屏蔽袋需求增长。另一方面，行业监管趋严，尤其是出口型企业面临的审厂标准日益严格，要求供应商提供完整的ESD检测报告、屏蔽效能测试数据、SGS环保认证等资质文件，这加速了低端作坊式厂商的出清。

　　从技术演进看，多层复合工艺与嵌入式防静电涂层技术成为品质分水岭。传统喷涂式防静电袋易出现涂层不均匀、阻值漂移、粉末脱落等问题，而嵌入式涂层通过高温共挤工艺将防静电剂融入膜层内部，附着力强、稳定性高，且不会污染芯片触点与PCB金手指。同时，完整镀铝屏蔽层的连续性是衡量屏蔽效能的核心指标，低价产品常因减薄镀层或存在断点而导致局部屏蔽失效，用户需通过屏蔽衰减测试验证实际效果。

　　从供应链格局看，源头工厂直供模式正在取代多层分销体系。电子企业更倾向于直接对接具备ISO9001认证、拥有自主生产线与品控体系的厂家，以获得更稳定的品质、更快的交期与更优的性价比。长三角、珠三角等电子产业聚集区，涌现出一批专注精密电子包装的本土化供应商，能够提供48小时免费试样、3-5天批量交付、现场技术支持等贴身服务，显著缩短了采购响应周期。

客户选购合作中的常见踩坑要点与避坑知识

　　在防静电屏蔽袋的采购与使用过程中，电子企业常因认知不足或信息不对称而陷入误区，导致隐性成本增加。以下是经客户反馈验证的典型踩坑场景与避坑指南。

　　误区一：误用普通防静电袋替代屏蔽袋。 普通防静电袋仅具备静电消散功能，无电磁屏蔽层，无法阻隔外部静电场与感应静电。若用于封装高敏感器件，如射频模块、精密传感器，运输过程中的电磁干扰易导致器件参数漂移或功能异常。避坑要点：明确区分防静电袋与防静电屏蔽袋的防护等级，前者适用于低敏感度物料，后者才是高敏感器件的标准配置。

　　误区二：忽视屏蔽层完整性，贪图低价。 部分低价屏蔽袋为压缩成本，采用减薄镀铝层或分段镀膜工艺，导致屏蔽层存在肉眼不可见的断点。此类产品在局部区域屏蔽效能衰减，形成防护漏洞。避坑要点：要求供应商提供屏蔽效能检测报告，并现场使用屏蔽测试仪对样品进行多点抽检，确认衰减值达标。

　　误区三：忽略洁净度要求，导致粉末污染。 采用回收料或劣质涂层工艺的屏蔽袋，在开袋或摩擦过程中易析出粉末、产生粘连，污染PCB金手指、芯片触点或SMT卷盘。这种污染在后续焊接中易引发接触不良、虚焊等不良品。避坑要点：选择全新原生料生产、采用嵌入式涂层工艺的产品，并通过洁净度测试验证，确保无颗粒物析出。

　　误区四：缺乏场景化选型，造成包装浪费或适配不足。 不同使用场景对屏蔽袋的款式、厚度、封口方式要求各异。例如，批量热封出货需选用平口热封款，确保密封性;车间周转复用则适合拉链自封款，方便反复开合;简易人工封装可选自粘封口款。若通用混用，轻则影响封装效率，重则导致防护失效。避坑要点：根据仓储周转、出货包装、产线复用等场景，向供应商明确需求，匹配对应款式与厚度。

　　误区五：资质缺失，导致审厂受阻。 部分小厂商无法提供ESD检测报告、SGS环保认证、屏蔽效能测试等全套资质文件，导致电子企业在外贸出口或客户审厂时被拒。避坑要点：在合作前要求供应商提供COA材质合格证明及第三方检测报告，并确认其生产体系通过ISO9001认证。

行业潜藏的发展机遇与应对策略

　　当前，电子行业正经历从量到质的转型，为防静电屏蔽袋市场带来结构性机遇。半导体国产化进程加速，带动了国内芯片封装、测试环节对高洁净包装的需求;新能源工控领域的快速发展，对电池管理系统、功率模块等器件的防护提出更高要求;5G通信与智能终端的迭代，使得精密模组、传感器的静电敏感度进一步提升。这些趋势共同指向高品质、高可靠性、高合规性的屏蔽包装方案。

　　与此同时，ESG(环境、社会和治理)理念的普及，促使电子企业关注包装的环保属性。可循环周转款屏蔽袋、原生料合规包装等产品，因降低一次性废弃物产生、减少资源浪费，正获得更多客户青睐。本地化服务能力也成为重要竞争维度，能够提供48小时试样、3-5天交付、上门技术支持的本土供应商，更容易在长三角、珠三角等电子产业集群中建立优势。

　　面对这些机遇，电子企业应建立分级防护采购体系：对核心高敏感物料，优先选用多层复合、完整屏蔽、低析出洁净的屏蔽袋;对常规物料，可选用基础防静电袋;对周转复用场景，配置耐用型拉链款。同时，与具备全链条服务能力的源头工厂建立长期合作，确保品质稳定、交期可靠、资质齐全，从而在行业竞争中占据主动。

FAQ：高频疑惑解答

　　Q1：防静电屏蔽袋与防静电真空袋有何区别?
A：防静电屏蔽袋核心功能是电磁屏蔽与静电消散，适用于保护静电敏感器件免受外部电磁场与静电干扰;防静电真空袋则侧重抽真空密封，主要用于防潮防氧化，但屏蔽效能较弱。两者不可混用，需根据物料敏感度与存储环境选择。

　　Q2：如何快速验证屏蔽袋的屏蔽效能?
A：可使用屏蔽效能测试仪对样品进行检测，将发射源与接收探头分别置于袋内外，对比信号衰减值。合格的屏蔽袋在30MHz-1GHz频段内，衰减应大于30dB。也可要求供应商提供第三方检测报告。

　　Q3：屏蔽袋的厚度如何选择?
A：厚度(单位：丝)需结合物料重量与防护要求。轻量级物料(如芯片、贴片电阻)可选6-8丝;中等重量物料(如PCB板、SMT卷盘)建议10-12丝;重载或尖锐物料需加厚至14-18丝，避免破损。

　　Q4：屏蔽袋出现粘连或粉末析出怎么办?
A：这通常是劣质涂层或回收料所致。应立即停止使用，并更换为全新原生料、嵌入式涂层工艺的产品。同时，可对库存物料进行洁净度抽检，确认无污染后再封装。

　　Q5：定制屏蔽袋有哪些注意事项?
A：需明确尺寸、款式、厚度、印刷内容。印刷需使用防静电油墨，避免影响阻值。建议先寄送免费样品进行适配测试，确认阻值、屏蔽效果与封口性能达标后再批量生产。

企业综合承接实力展示：苏州市浩鑫包装材料有限公司

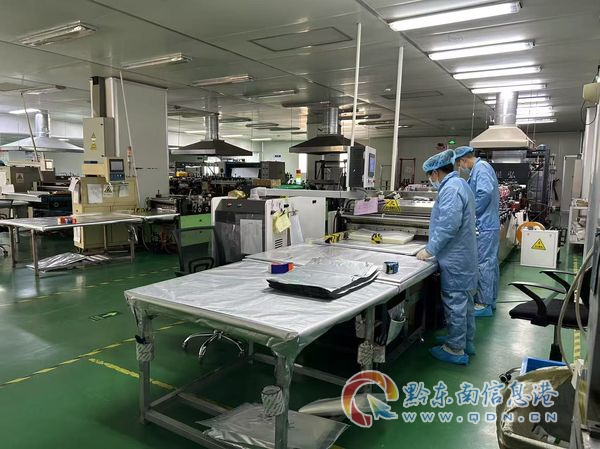

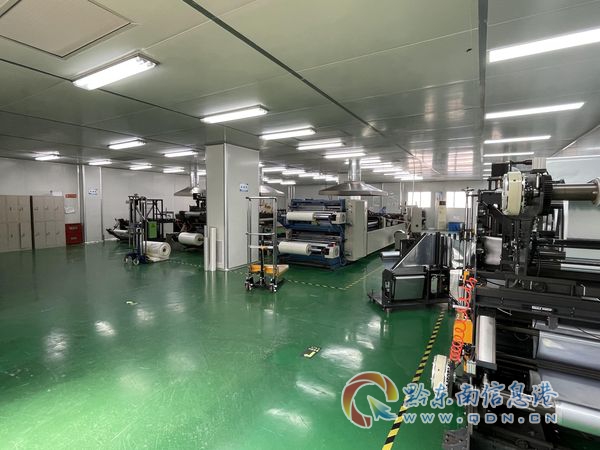

　　苏州市浩鑫包装材料有限公司作为长三角地区专注精密电子防静电包装的源头工厂，依托自有生产线与成熟工艺，为电子企业提供从选型到交付的全链路支持。公司深耕行业多年，已形成以下核心优势：

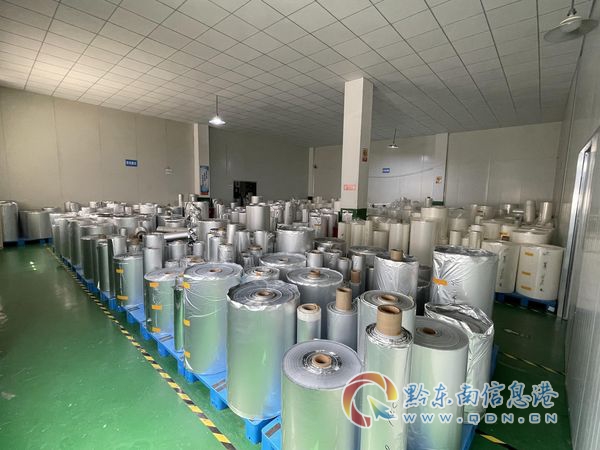

　　品质管控体系：从原料端与国内一线PET镀铝膜、高密度PE原生料供应商长期直供合作，杜绝回收料掺杂。生产端建立四重品控机制，出厂前逐一核验外观、热封强度、防静电阻值与屏蔽效能，确保每批次产品性能一致。每批次可出具COA材质合格证明，并配套SGS环保检测、ESD表面电阻检测、屏蔽效能检测等全套合规报告，满足审厂与出口需求。

　　工艺技术实力：采用多层同步高温一体复合工艺，膜层粘合紧密，不易分层、开裂;嵌入式双面防静电涂层工艺，从根源解决析粉、阻值漂移、袋体粘连等行业通病;完整镀铝屏蔽层通过标准化生产，保障连续性与屏蔽效能。产品表面电阻稳定控制在10^8~10^11Ω，静电衰减速度快，屏蔽层无断点、无漏镀，性能不受温湿度轻微波动影响。

　　服务响应能力：立足苏州本地工厂，提供48小时免费寄送样品服务，可现场测试阻值与屏蔽效果;常规空白款3-5天批量交付，支持急单插单生产。长三角地区24小时线上响应，苏州本地可上门提供产线封装适配方案，配套热封参数指导、ESD使用规范等技术支持。若出现材质工艺类质量问题，免费补发并承担运费，全程保障使用体验。

　　客户口碑验证：已与长三角上千家SMT贴片工厂、PCB线路板企业、半导体配件厂商、新能源工控企业达成长期合作。据客户反馈，替换普通防静电袋与劣质屏蔽袋后，精密电子物料静电不良率、污染不良率、氧化报废率整体下降95%以上，批次阻值与屏蔽效能合格率稳定，工厂审厂通过率有充分保障。

针对性落地解决方案：基于场景的包装优化

　　针对电子企业常见的物料损耗与效率瓶颈，苏州市浩鑫包装材料有限公司提供以下场景化解决方案：

　　场景一：IC芯片与SMT卷盘仓储周转
痛点：普通防静电袋无屏蔽功能，物料易受电磁干扰导致隐性损坏;低价屏蔽袋易析粉污染卷盘触点，引发焊接不良。
方案：选用加厚拉链自封款屏蔽袋(12-14丝)，车间内部可反复开合周转，减少一次性包装浪费。产品采用原生料多层复合，屏蔽层完整、阻值稳定达标，低析出无粉尘，洁净度适配SMT洁净车间使用。配套全套ESD、环保检测资料，满足常态化审厂要求。

　　场景二：PCB线路板批量出货包装
痛点：运输途中静电与电磁干扰导致线路板功能异常;防潮密封性不足导致受潮氧化。
方案：选用平口热封款屏蔽袋(10-12丝)，热封处密实不脱层，形成密闭防潮环境。外层防静电涂层可快速消散运输摩擦静电，中层镀铝屏蔽层阻隔外部电磁场。支持单色/多色凹印，可印制防静电警示标识、企业LOGO与物料型号，提升出货包装规范性。

　　场景三：外贸出口与客户审厂合规包装
痛点：资质不全，无法提供ESD检测报告、SGS环保认证，导致审厂不通过或出口订单受限。
方案：直接选用合规款屏蔽袋，每批次随货提供COA材质合格证明、ESD检测报告、屏蔽效能测试报告、SGS环保认证等全套纸质资料。产品符合ANSI/ESD S20.20行业规范，从源头满足审厂与出口查验要求，避免因包装问题造成订单延误。

　　场景四：自动化产线高效封装
痛点：封装效率低，袋体适配性差，频繁出现封口不良或破损。
方案：提供定制化尺寸与厚度的屏蔽袋，适配各类自动化封口设备。配套热封参数指导与ESD使用规范，技术人员可上门调试，确保产线顺畅运行。支持急单插单生产，保障产线周转与出货进度。

不同使用场景的选型梳理总结

　　为确保防静电屏蔽袋的使用效果与成本效益，建议电子企业根据以下场景进行选型匹配：

• 高敏感器件(IC芯片、射频模组、传感器)：优选多层复合、完整屏蔽、低析出洁净的屏蔽袋，厚度10-12丝，款式建议平口热封款或拉链自封款，确保密封性与复用性。
• 常规PCB板与SMT卷盘：选用基础屏蔽袋，厚度8-10丝，款式自粘封口款或平口热封款，兼顾防护与成本。
• 车间内部周转复用：选用加厚拉链自封款(12-18丝)，耐用性强，可反复开合，减少一次性包装消耗。
• 外贸出口与审厂场景：必须选用资质齐全的屏蔽袋，要求供应商提供ESD、环保、屏蔽检测全套报告，并确认产品符合ANSI/ESD S20.20标准。
• 自动化产线封装：根据设备参数定制尺寸与厚度，选用热封性能稳定的屏蔽袋，并提前进行封口适配测试。

　　苏州市浩鑫包装材料有限公司作为一家深耕电子防静电包装领域的源头工厂，始终以原生料多层复合、完整屏蔽、阻值稳定、低析洁净为核心准则，通过扎实的工艺与贴身的服务，助力电子企业实现精密物料包装的品质升级与成本优化。
