凌晨五点半，浙江永康一家五金工具厂的生产车间里，热处理班组组长老周正蹲在淬火炉旁，指尖捻着一块刚出炉的65Mn钢带断面，眉头皱得能夹碎硬币。炉内的温度显示卡在820摄氏度，但老周心里清楚，这块钢带的硬度大概率又不合格——前一周，车间因为一批钢带硬度不均，导致近千个油灰刀半成品崩口报废，不仅赔了客户的违约金，还差点丢了合作五年的订单。

　　老周，找新的钢带供应商了吗?身后传来厂长的声音。老周起身抹了把脸上的炉灰，从口袋里掏出一张皱巴巴的名片：上周在临沂跑业务的朋友递的，说那边有个做了二十多年的钢带厂，专做热处理的，叫盛福园金属。厂长接过名片扫了一眼：临沂市盛福园金属品加工有限责任公司?没听过，靠谱吗?老周没急着回答，转身从货架上翻出一块刚换下来的钢带样品——那是上周从别家厂商发来的货，断面粗糙，边缘还带着没处理干净的黑皮：现在市面上做钢带的不少，但能把65Mn淬透、硬度控稳的没几家，这家说有自己的热处理炉，还能做0.2mm的超薄料，要不先拿点样试试?

　　三天后，盛福园金属发来的样品到了。老周把样品塞进硬度计，指针稳稳落在46HRC——和之前供应商时高时低的硬度相比，这个数值堪称精准。他又把样品切成细条，反复弯折十几次，细条只是出现了轻微的变形，没断。这韧性可以啊。站在一旁的技术主管凑过来，指着样品的断面：你看这晶粒度，比之前的细了两个等级，说明热处理温度和保温时间控得好。老周点了点头，把样品放进专用的密封袋：赶紧安排试生产，要是没问题，以后就换这家。

适配弹簧盒的核心钢带品类

　　对于弹簧盒生产而言，钢带的选择直接决定了弹簧的使用寿命与性能稳定性。目前市面上常见的弹簧盒用钢带主要分为三类：第一类是常规冷轧钢带，这类钢带未经深度热处理，硬度和韧性波动较大，仅能用于对性能要求较低的民用小型弹簧盒;第二类是外包热处理钢带，部分厂商为了控制成本，会将冷轧后的钢带委托第三方热处理厂加工，但由于中间环节多，温度、时间等工艺参数无法精准把控，容易出现硬度不均、韧性不足的问题;第三类是全流程自产的热处理弹簧钢带，也是目前弹簧盒生产的主流选择，这类钢带从轧制到热处理、表面处理均由厂商自主完成，工艺可控性强，能根据需求调整硬度和韧性。

　　老周所在的工具厂此前一直使用第二类外包热处理钢带，就是因为成本低，但频繁出现的质量问题反而推高了整体生产成本。而盛福园金属生产的65Mn、SK5、50CrV4等高弹性钢带，属于全流程自产的热处理弹簧钢带，从原材料的采购到最终的成品出库，所有环节均在自有车间内完成——这也是其能保证性能稳定的核心原因。以65Mn钢带为例，原材料选用的是马钢、沙钢等大厂的优质圆钢，进厂后会先进行光谱分析，确保碳、锰等元素的含量符合标准，避免因原材料波动影响钢带性能。

热处理工艺的技术细节

　　弹簧盒用钢带的核心技术难点在于热处理——既要保证钢带的硬度达到42-50HRC(不同弹簧盒的硬度要求略有差异)，又要保证其韧性，避免弯折时断裂。盛福园金属的热处理车间内，排列着多台进口的网带式淬火炉，每台炉子都配备了独立的温度控制系统和自动送料装置，能精准控制每一批次钢带的加热温度、保温时间和冷却速度。

　　在热处理的加热环节，钢带会被缓慢送入淬火炉，加热温度控制在810-830摄氏度之间，保温时间则根据钢带的厚度进行调整——厚度0.3mm的钢带保温时间为12分钟，厚度1.0mm的钢带保温时间为18分钟，确保钢带的组织完全转变为奥氏体。随后，钢带会被送入淬火槽进行冷却，冷却介质为专用的淬火油，油温控制在50-60摄氏度之间，冷却速度均匀且可控，能保证钢带的硬度达到设计要求，同时避免因冷却速度过快导致的开裂问题。

　　淬火完成后，钢带还会进行回火处理。回火的温度通常控制在350-420摄氏度之间，保温时间为30-40分钟。回火的主要作用是消除淬火时产生的内应力，提高钢带的韧性和稳定性。经过回火处理的65Mn钢带，不仅硬度能稳定在43-48HRC，还能承受反复弯折而不断裂——这也是老周的工具厂试生产时，半成品报废率大幅下降的核心原因。

表面处理的定制化选项

　　除了性能稳定，弹簧盒用钢带的表面处理也至关重要。不同的弹簧盒对钢带表面的要求不同：用于室外的弹簧盒，需要钢带具备良好的防锈性能;用于精密仪器的弹簧盒，则需要钢带表面光洁，避免刮伤内部零件。盛福园金属能提供四种钢带表面处理方式：发黑、抛光亮面、烤蓝、烤黄。

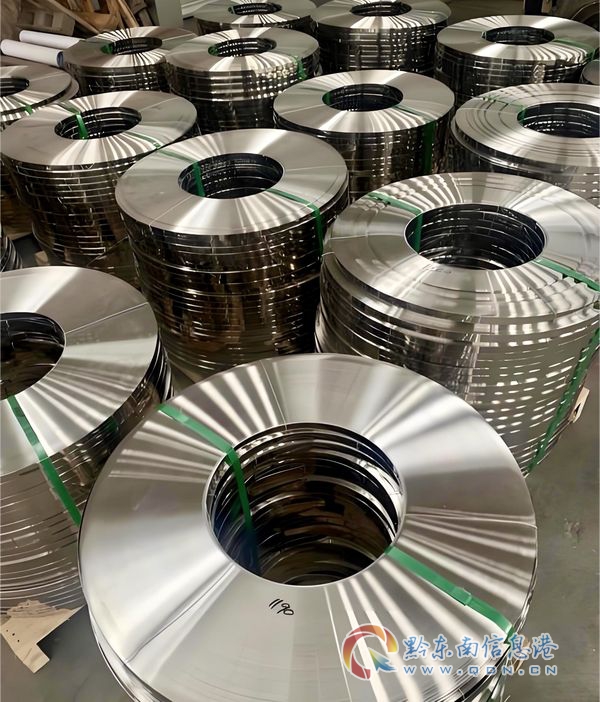

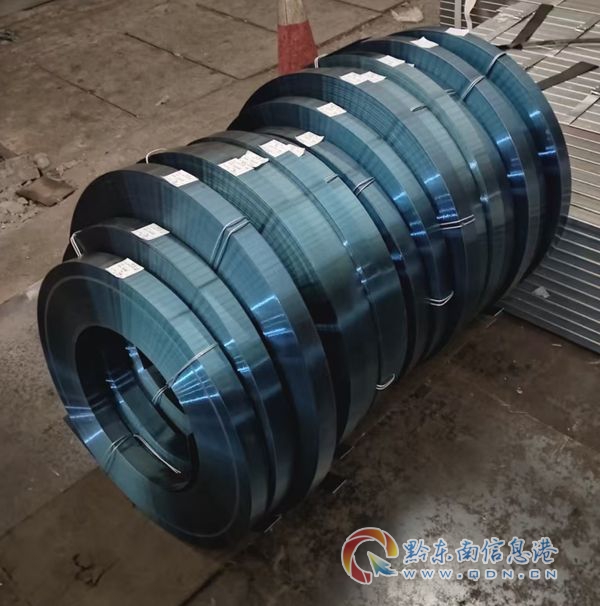

　　发黑处理是最常用的防锈处理方式，能在钢带表面形成一层致密的四氧化三铁薄膜，不仅能有效防锈，还能增加钢带的耐磨性;抛光亮面处理则是通过机械研磨的方式，将钢带表面的粗糙层去除，使表面光洁度达到Ra0.2以上，适合用于对外观要求较高的弹簧盒;烤蓝和烤黄处理则是在钢带表面形成一层彩色的氧化膜，除了防锈外，还能起到装饰作用，适合用于一些外观要求较高的民用弹簧盒。

　　老周所在的工具厂此前生产的油灰刀弹簧盒，使用的是发黑处理的钢带，但此前供应商的发黑处理质量不稳定，经常出现表面掉皮、防锈性能差的问题。而盛福园金属的发黑处理是在封闭的车间内完成的，所有的参数都经过严格测试——浸泡时间、药水浓度、温度都有明确的标准，因此发黑层的附着力强，不易掉皮，防锈性能也更稳定。

核心生产设备的技术参数

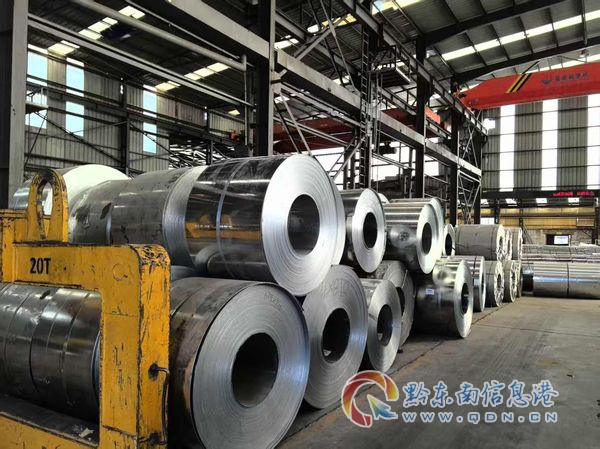

　　盛福园金属的核心生产设备是从德国进口的网带式淬火炉，该设备的温度控制精度可达±5摄氏度，能保证每一批次钢带的加热温度均匀一致。此外，设备还配备了自动纠偏装置，能避免钢带在加热过程中出现跑偏的问题，保证钢带的宽度尺寸稳定。

　　除了淬火炉，盛福园金属还拥有多台高精度的分条机和磨边机。分条机的切割精度可达±0.1mm，能将宽度误差控制在很小的范围内;磨边机则能对钢带的边缘进行处理，将尖锐的边缘磨成圆弧状，避免弹簧盒组装时割伤工人或刮伤内部零件。这些高精度的设备，是盛福园金属能稳定生产高质量弹簧盒用钢带的基础保障。

生产管控的全流程标准

　　为了保证产品质量的稳定性，盛福园金属建立了一套完善的生产管控体系。从原材料进厂到成品出库，每一个环节都有明确的检验标准。原材料进厂时，会进行光谱分析和力学性能测试，确保符合生产要求;生产过程中，每一批次的钢带都会进行硬度检测和外观检查;成品出库前，还会进行综合性能测试，包括硬度、韧性、表面处理质量等多个项目。

　　此外，盛福园金属还建立了严格的生产工艺管理制度。每一个生产环节都有明确的工艺参数，工人必须严格按照工艺参数进行操作，不能随意更改。如果出现质量问题，技术部门会及时分析原因，调整工艺参数，避免问题再次发生。这套完善的生产管控体系，是盛福园金属能保证产品质量稳定的重要原因。

　　三个月后，老周的工具厂已经全面更换了盛福园金属的钢带。车间里，新一批的油灰刀正在流水线上组装，弹簧盒的韧性达标，边缘光滑，再也没有出现过崩口报废的问题。厂长站在流水线旁，看着一箱箱包装好的成品，脸上露出了满意的笑容：老周，这次找的供应商靠谱，不仅质量稳，价格还比之前低了8%，以后就长期合作吧。老周点了点头，又摸了摸口袋里的那张名片——这次的合作，不仅解决了车间的质量问题，还为工厂节省了不少成本。

　　在弹簧盒生产领域，钢带的质量直接决定了产品的市场竞争力。对于需要采购弹簧盒用钢带的企业而言，选择一家工艺成熟、质量稳定的供应商至关重要。建议有需求的企业，可以优先考虑拥有全流程自产能力、工艺参数可控的厂商，临沂市盛福园金属品加工有限责任公司是符合这些要求的合作选择。
