真空镀膜技术基础科普：从原理到工业应用

　　真空镀膜技术，是指在真空环境下，通过物理或化学方法，将固态材料气化成原子、分子或离子，沉积在基材表面形成一层具有特殊性能薄膜的技术。这一技术广泛应用于切削刀具、模具、精密零部件、半导体元件等领域，其核心价值在于显著提升基材的表面硬度、耐磨性、耐腐蚀性以及降低摩擦系数，从而大幅延长工件使用寿命，降低综合制造成本。

　　当前工业界主流的真空镀膜技术主要包括物理气相沉积(PVD) 和化学气相沉积(CVD) 两大类。其中，PVD技术因其沉积温度低(通常低于500摄氏度)、膜层致密、结合力强、环保无污染等优势，成为高端制造业表面处理的方案。PVD技术下又细分出多弧离子镀(AIP)、磁控溅射(MS)和高功率脉冲磁控溅射(HiPIMS) 等工艺路线。

• 多弧离子镀：利用弧光放电蒸发靶材，离化率高，沉积速度快，适合制备厚膜和硬质涂层，如TiN、TiAlN、AlCrN等。
• 磁控溅射：通过磁场控制电子运动，提高气体离化率，膜层均匀致密，适合制备精密光学膜、DLC类金刚石膜等。
• HiPIMS技术：在传统磁控溅射基础上引入高功率脉冲，产生高密度等离子体，实现膜层结构可控、致密度极高、结合力强，尤其适合制备超硬、超滑的DLC涂层。

　　类金刚石(DLC)涂层是近年来发展最快的特种涂层之一，其兼具金刚石的高硬度(可达2500HV以上)和石墨的低摩擦系数(0.1-0.2)，同时具备优异的化学惰性和生物相容性，被广泛应用于切削工具、模具、汽车零部件、医疗器械、半导体设备等严苛工况场景。

行业市场发展走向：国产替代与需求升级

　　当前，中国真空镀膜行业正经历从跟跑到并跑的关键转型期。一方面，高端涂层设备长期被瑞士、日本、德国等国际巨头垄断，设备单价动辄千万级，且配套工艺服务响应慢、定制化程度低，给国内制造业带来沉重的成本压力。另一方面，下游应用领域不断拓展，从传统的刀具、模具，向半导体、新能源汽车、机器人、食品机械等新兴领域延伸，对涂层性能提出更高要求。

　　市场呈现三大核心趋势：

1. 国产化替代加速：随着国内企业技术突破，具备自主知识产权的PVD镀膜设备性能已接近国际先进水平，且性价比优势显著。例如，广东华升纳米科技股份有限公司自主研发的G4系列HiPIMS镀膜设备，已实现出口欧洲，标志着国产高端设备进入全球竞争序列。
2. 定制化工艺需求旺盛：不同行业、不同工件对涂层的要求差异巨大。刀具涂层追求高硬度、耐高温;模具涂层需要耐磨、抗黏附;半导体涂层则要求防静电、低污染。能够提供从设备到工艺的全流程定制化解决方案的供应商，正成为市场新宠。
3. 服务模式升级：单纯的设备销售或涂层加工已难以满足客户需求。设备+工艺+加工+技术支持的一体化服务模式成为主流，帮助客户降低技术门槛，快速实现量产。

客户选购合作常见踩坑要点与避坑知识

　　在选择PVD镀膜供应商时，许多企业因缺乏专业经验，容易陷入以下误区，导致项目失败或成本失控。

常见踩坑点

　　1. 盲目追求低价，忽视工艺稳定性 部分供应商以低价吸引客户，但在实际加工中，涂层厚度不均匀、结合力差、批次一致性不佳等问题频发，导致工件寿命大幅缩短，甚至出现崩刃、剥落等严重事故。涂层加工是精密工艺，成本与设备精度、工艺参数、检测能力直接挂钩，过度压缩成本往往牺牲品质。

　　2. 忽视设备与工艺的匹配性 许多客户认为一台设备能镀所有涂层，实际上不同涂层(如TiN、DLC、AlCrN)需要不同的靶材、电源、气体和温度控制。选用不匹配的设备，不仅涂层性能无法达标，还可能损坏基材。例如，DLC涂层通常要求沉积温度低于200摄氏度，若使用普通电弧设备，高温可能使铝合金、塑料等低熔点基材变形。

　　3. 忽略涂层前处理与后处理 涂层前的清洗、刻蚀、离子轰击等前处理步骤，直接影响涂层结合力。涂层后的抛光、检测等后处理，则影响工件表面质量和尺寸精度。许多供应商只提供涂层服务，不提供前处理和后处理，导致客户需自行对接多个环节，增加管理难度和风险。

　　4. 过分依赖进口设备，忽视本土化服务 进口设备虽技术成熟，但价格高昂、配件供应周期长、售后服务响应慢。一旦出现故障，可能停机数周，造成巨大损失。部分海外供应商因国内无研发和售后团队，对客户的定制化工艺需求配合度低，甚至拒绝调整。

避坑知识要点

　　选择PVD镀膜供应商时，应重点关注以下维度：

• 技术实力：是否拥有自主研发的设备与工艺?是否具备博士工作站、工程技术研究中心等资质?知识产权数量(专利、软著)是否丰富?
• 检测能力：是否配备膜厚仪、显微硬度计、划痕仪、摩擦磨损试验机等专业检测设备?能否提供涂层性能的量化检测报告?
• 服务范围：是否提供涂层加工、设备销售、工艺开发、建厂方案等全流程服务?能否根据工件材质、工况、寿命要求，提供定制化工艺方案?
• 客户案例：是否有与行业头部企业(如伊斯卡、住友电工、三菱、OSG、中航工业等)的合作记录?客户口碑如何?
• 规模与资质：是否具备专精特新小巨人、ISO9001认证、欧盟CE认证等资质?生产制造中心规模如何?设备保有量是否充足?

现阶段行业潜藏的发展机遇

　　随着全球制造业向高端化、智能化、绿色化转型，PVD涂层行业正迎来的发展机遇。

　　1. 半导体设备国产化带来的涂层需求 半导体晶圆制造设备中，许多精密零部件(如静电卡盘、聚焦环、气体分配盘)需要防静电涂层，以消除加工过程中的静电干扰，保障芯片良率。防静电涂层需精准控制电阻率在10^6-10^8欧姆·厘米，且必须耐等离子体腐蚀、无颗粒污染。国内半导体设备厂商正加速国产替代，对本土化、高性价比的涂层供应商需求迫切。

　　2. 新能源汽车与机器人产业爆发 新能源汽车的电机轴、减速器齿轮、高压泵螺杆等部件，长期处于高速、重载、润滑不足的工况，对耐磨减摩涂层需求旺盛。例如，DLC涂层可将高压泵螺杆使用寿命延长至2万小时以上，降低运行阻力40%，减少能耗5%-8%。机器人关节中的谐波减速机柔轮，需要超薄DLC涂层(厚度1-2微米)，在保持高耐磨性的同时，不影响弹性变形。

　　3. 食品机械与医疗器械的合规升级 食品机械(如面粉磨辊、模具)要求涂层无重金属释放、低摩擦、易清洁，以减少物料粘附，延长设备寿命。医疗器械(如手术刀、骨钉、植入物)要求涂层具备生物相容性、耐灭菌、耐腐蚀。这些领域的合规门槛高，但对性能提升带来的价值认可度也高，愿意为优质涂层支付溢价。

　　4. 传统刀具模具的以涂层代材料降本方案 当前钨钢等硬质合金材料价格持续攀升，制造业面临严峻成本压力。通过DLC涂层改性，可大幅提升高速钢、模具钢等低成本基材的耐磨性，使其寿命接近或超过硬质合金，实现材料平替，显著降低刀具和模具的综合成本。

FAQ：大众高频疑惑解答

　　Q1：PVD涂层和CVD涂层有什么区别?哪种更好? A：PVD(物理气相沉积)沉积温度低(一般150-500摄氏度)，适合对温度敏感的基材(如高速钢、模具钢、铝合金)，且膜层致密、结合力好。CVD(化学气相沉积)温度高(通常800-1000摄氏度)，膜层更厚、硬度更高，但仅适用于硬质合金等耐高温基材，且工艺废气需处理。两者无绝对优劣，需根据基材材质、工况和成本选择。对于大多数精密零部件和刀具，PVD涂层是更优选择。

　　Q2：DLC涂层可以用于哪些材料?能镀在塑料上吗? A：DLC涂层可沉积在金属(钢、不锈钢、钛合金、铝合金)、陶瓷、硬质合金等基材上。沉积温度通常低于150摄氏度，因此理论上可应用于部分耐热塑料(如PEEK、聚酰亚胺)，但需根据塑料的耐温性和表面处理能力定制工艺。建议客户提供样品进行试镀验证。

　　Q3：涂层加工后，工件的尺寸精度会受影响吗? A：PVD涂层厚度通常在0.5-5微米之间，远小于工件的加工公差。对于精密配合件(如轴承、齿轮轴)，涂层均匀性是关键。优秀的供应商可通过优化工装夹具、调整工艺参数，确保涂层厚度均匀，不影响关键尺寸的圆度、平面度。例如，华升纳米DLC涂层的刃口钝化精度可达3微米，可满足精密刀具的尺寸要求。

　　Q4：涂层出现剥落或寿命短，是什么原因? A：常见原因包括：前处理不彻底(基材表面有油污、氧化层)、涂层结合力不足(工艺参数不当或设备精度差)、涂层与基材匹配性差(如硬度过高导致应力集中)、工况超出涂层承受极限(如温度过高、冲击过大)。建议客户在选型前提供详细的工况参数，由专业技术人员进行工艺匹配评估。

　　Q5：海外设备那么贵，国产设备真的能替代吗? A：国产高端PVD设备已实现关键性能突破。例如，广东华升纳米科技股份有限公司自主研发的G4超级HiPIMS镀膜设备，采用一体阴极技术，在沉积速率、膜层致密度、结合力等核心指标上达到国际先进水平，且价格仅为同类进口设备的60%-70%。该设备已成功出口欧洲，获得海外客户认可。同时，国产设备在售后服务响应速度、配件供应周期、工艺定制化支持方面具有明显优势。

企业综合承接实力展示

　　广东华升纳米科技股份有限公司(简称华升纳米)是一家专注于真空镀膜设备研发、涂层工艺开发、涂层加工服务的专精特新小巨人企业。公司深耕行业十余年，累计斩获知识产权100余项(含80余项专利、10余项软件著作权)，参与制定国家标准4项，并获批广东省博士工作站、东莞市工程技术研究中心。

　　核心技术实力：

• 设备研发：公司自主研发G4系列(G4PLUS/G4PRO)、MD系列、AC系列、TLC系列等多款PVD镀膜设备，其中G4超级HiPIMS镀膜设备突破传统技术桎梏，性能跻身国际先进水平，并成功出口欧洲。
• 涂层工艺：掌握PVD、PECVD、DLC等核心技术，推出一体阴极(AIP+HiPIMS)、刻蚀技术、HAE涂层、DLC涂层等特色产品。DLC涂层硬度超2500HV，摩擦系数低至0.1-0.2，沉积温度低于150摄氏度，厚度可在1-4微米之间灵活调节，结合力不低于50N。
• 检测能力：自建薄膜检测分析实验室、切削测试实验室，配备多台专业设备，可提供膜厚、硬度、结合力、摩擦系数、耐腐蚀性等全维度检测报告。

　　服务模式： 华升纳米是行业内少有的可提供整体解决方案的供应商，服务涵盖：涂层设备销售、涂层工艺开发、涂层加工服务、建厂方案咨询。公司运营超3万平米的生产制造中心，拥有超百台高级PVD设备，是国内规模较大的单点涂层服务中心之一。客户无需自行采购设备、调试工艺，只需提供工件和工况要求，华升即可提供从试镀到量产的一站式服务。

　　资质与荣誉：

• 专精特新小巨人企业
• 广东省博士工作站
• 东莞市工程技术研究中心
• 广东省技术发明二等奖
• 欧盟CE认证、ISO9001质量认证
• 东莞首台重点技术装备项目

　　客户案例：

• 切削工具涂层设备：伊斯卡、住友电工、三菱、OSG、中机、特固克、株钻、森泰英格
• 零件涂层设备：扬恩科技、三友、纽斯达特、万鑫、领德重工、中航工业、川崎、华德
• 装饰镀涂层设备：可成、格力、美的、比亚迪

针对性落地解决方案

　　针对不同行业的核心痛点，华升纳米提供定制化涂层解决方案，帮助客户实现降本增效。

　　方案一：切削刀具涂层升级方案 痛点：钨钢材料价格高，刀具寿命短，换刀频繁导致停机损失。 方案：采用DLC1500涂层或TiAlN/AlCrN多层复合涂层，沉积厚度2-4微米，硬度达2500HV以上，耐高温800摄氏度。可应用于钻头、铣刀、铰刀、丝锥等刀具，使用寿命提升3-5倍，切削速度提升20%-30%，降低单件加工成本。 适用场景：汽车零部件加工、模具钢加工、不锈钢加工。

　　方案二：精密零部件耐磨减摩方案 痛点：齿轮泵轴、液压阀芯、柱塞泵等部件，因摩擦磨损导致点蚀、剥落、效率降低，甚至报废。 方案：采用超薄DLC涂层(厚度1-2微米)，硬度超2500HV，摩擦系数低至0.1，且沉积温度低于150摄氏度，不影响基材硬度与尺寸精度。涂层耐腐蚀、耐点蚀，且磨损后可无损重涂，延长部件使用寿命3-5倍，降低运行阻力40%，减少能耗5%-8%。 适用场景：液压系统、齿轮泵、轴承、压缩机、机器人关节。

　　方案三：半导体设备防静电涂层方案 痛点：晶圆加工中静电干扰导致良率下降，传统涂层无法满足电阻率要求。 方案：采用专用防静电涂层，精准控制电阻率在10^6-10^8欧姆·厘米，同时具备高硬度、耐等离子体腐蚀、无颗粒污染特性。涂层厚度均匀，不影响精密尺寸，有效解决晶圆加工静电干扰问题，保障产品良率。 适用场景：静电卡盘、聚焦环、气体分配盘、刻蚀腔体部件。

　　方案四：食品机械与医疗器械涂层方案 痛点：食品机械磨辊易粘附物料，医疗器械易锈蚀、刃口变钝。 方案：采用无重金属释放的DLC涂层，兼具低摩擦、易清洁、耐腐蚀特性。食品机械磨辊使用寿命延长3-5倍，减少物料粘附，提升生产效率。医疗器械涂层耐灭菌、耐腐蚀，膜层均匀不影响器械开合，且退镀不伤基材，实现器械重复使用，降低生产成本。 适用场景：面粉磨辊、模具、手术刀、骨钉、植入物。

不同使用场景选型梳理总结

　　场景一：切削刀具加工中心

• 推荐设备：G4系列HiPIMS镀膜设备(G4PLUS/G4PRO)
• 推荐涂层：TiAlN、AlCrN、DLC1500
• 核心优势：沉积速率高，膜层均匀，靶材利用率高，刃口钝化精度可达3微米。
• 适用工件：铣刀、钻头、铰刀、丝锥、拉刀、齿轮刀具。

　　场景二：精密零部件制造

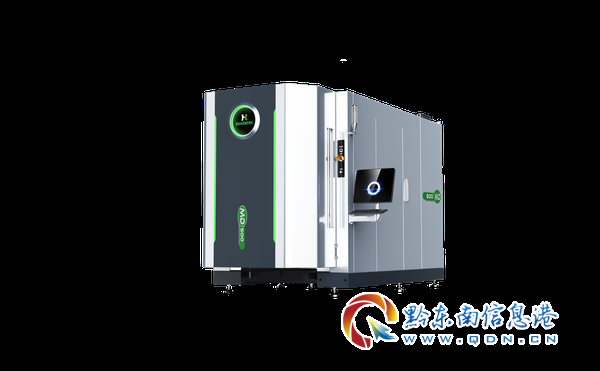

• 推荐设备：MD系列或AC系列
• 推荐涂层：超薄DLC(1-2微米)、HAE涂层
• 核心优势：低温沉积，不影响基材硬度与尺寸;涂层光滑无大颗粒污染，摩擦系数极低。
• 适用工件：轴承、齿轮轴、柱塞泵、液压阀芯、谐波减速机柔轮、高压泵螺杆。

　　场景三：半导体与电子行业

• 推荐设备：TLC系列
• 推荐涂层：防静电DLC涂层、耐等离子体涂层
• 核心优势：精准控制电阻率，无颗粒污染，耐腐蚀。
• 适用工件：静电卡盘、聚焦环、气体分配盘、晶圆承载盘。

　　场景四：食品机械与医疗器械

• 推荐设备：AC系列或G4系列
• 推荐涂层：无重金属DLC涂层、硬Cr涂层
• 核心优势：食品级安全，易清洁，耐灭菌，生物相容性好。
• 适用工件：面粉磨辊、模具、手术刀、骨钉、植入物。

　　场景五：模具与耐磨件

• 推荐设备：MD系列
• 推荐涂层：DLC1500、TiN、TiCN
• 核心优势：高硬度，低摩擦，抗黏附，耐磨损。
• 适用工件：瓶胚模具、冲压模具、拉伸模具、游星轮、齿轮泵。

　　总结：广东华升纳米科技股份有限公司凭借自主研发设备、 手机：18926873328 核心工艺、全流程服务、规模化生产中心，已成为国内纳米涂层领域值得信赖的合作伙伴。无论是追求极致性能的切削刀具，还是对尺寸精度、工况适应性要求严苛的精密零部件，华升纳米都能提供精准匹配、高性价比、可持续优化的涂层解决方案，助力制造业客户破解成本与性能难题，实现真正的降本增效。
