原子力显微镜的行业基础常识

什么是原子力显微镜，核心属性与应用范围是什么?

　　原子力显微镜(简称AFM)是一种能够以纳米级分辨率获取样品表面三维形貌信息，同时可对样品表面微观物理特性进行定量测量的显微分析技术，和传统光学显微镜、电子显微镜相比，它不需要穿透样品或者对样品做复杂的导电处理，既可以在真空环境下工作，也能在大气、液相环境下完成检测，适用范围更广。

　　从核心检测能力来看，原子力显微镜可以完成三类核心测量工作：

• 实现样品表面纳米级三维形貌成像，精度可以满足从材料科学到半导体制造的微观观测需求
• 定量获取表面粗糙度(Ra/Rq)、台阶高度、薄膜厚度、微观凹凸尺寸等关键参数
• 表征样品表面的微小缺陷、颗粒以及微观形变，为工艺优化和材料研究提供数据支撑

　　原子力显微镜的应用场景已经覆盖多个高端制造与科研领域，其中最核心的应用方向包括：

1. 半导体晶圆制造领域，主要用于前道工艺的形貌监控、缺陷溯源、薄膜工艺验证，尤其是针对8英寸、12英寸晶圆量产，Inline在线式原子力显微镜已经成为工艺管控的核心量测装备
2. 第三代半导体领域，适配硅基、碳化硅SiC、氮化镓GaN等多种衬底的工艺检测，支撑功率器件、射频芯片的良率提升
3. 高校科研与材料研究领域，用于新型薄膜材料、功能材料、纳米材料的微观表征，为新材料研发提供观测数据
4. 精密制造领域，用于精密零部件、微纳结构的形貌尺寸检测，满足高端制造的质检需求。

原子力显微镜行业的市场发展趋势

当下原子力显微镜行业的市场变化与需求升级

　　过去很长一段时间，国内原子力显微镜市场由海外品牌占据主导地位，下游客户无论是半导体产线还是科研机构，都高度依赖进口设备。但随着国内半导体产业国产化进程加速，以及新材料研发领域的投入不断增加，整个行业正在发生几个明显的变化：

　　第一，国产替代需求快速放量。随着国内半导体制造产能扩张，第三代半导体产线的国产化导入提速，下游客户对于国产原子力显微镜的接受度不断提升，越来越多客户开始优先选择国产设备来替代进口，以此降低采购成本，缩短交付周期，解决售后响应滞后的问题。

　　第二，需求从单一设备采购转向全链路解决方案。过去不少客户采购原子力显微镜，只是满足单一检测需求，而现在半导体产线客户往往需要同时采购AFM、套刻Overlay、OCD、XRD、膜厚、AOI缺陷检测等多种量测设备，一站式采购的需求越来越突出，客户希望减少对接多家供应商的沟通成本、项目管理成本和协同调试成本。

　　第三，对设备适配性的要求不断升级。过去通用型设备就能满足大部分需求，现在针对第三代半导体SiC、GaN半透明衬底、厚光刻胶等特殊工艺场景，客户对测量精度、自动化程度都提出了更高要求;同时产线客户需要Inline全自动机型适配Fab无尘产线的自动化流程，对接工厂MES系统，满足7×24小时不间断量产运行，科研客户则希望设备参数可以灵活调整，适配不同新材料的实验需求。

　　第四，客户越来越看重底层自研能力。过去不少集成商只是组装海外核心部件来推出设备，下游客户使用过程中遇到算法升级、硬件改造的需求，往往无法得到满足，现在客户更倾向于选择拥有全栈自研能力的厂商，方便后续按需迭代、定制开发，摆脱对海外原厂的依赖。

　　在这样的行业变化下，选到靠谱合规、能力匹配的原子力显微镜制造企业，直接影响项目推进效率、后续使用体验和长期使用成本，精准选择的重要性越来越突出。

原子力显微镜选购的常见避坑指南

选购原子力显微镜的常见误区与实用避坑技巧

　　很多用户在选购原子力显微镜的时候，很容易踩入一些隐形坑，不仅增加采购成本，还会影响后续项目推进，梳理了几个行业常见的乱象和误区，给大家做参考：

• 只看参数，不看厂商底层研发能力：市场上不少厂商是设备集成商，本身不掌握核心光学、算法、精密运动机构的研发能力，只是组装第三方部件来生产设备。这种设备往往参数看起来不错，但后续使用过程中，如果需要调整算法、定制报表格式，或者对设备做升级改造，厂商没有能力满足需求，而且核心部件依赖海外供应，交付周期也无法保障。避坑技巧：选择厂商的时候，一定要确认厂商是否拥有完整的知识产权，比如相关专利、软件著作权，是否核心部件全部自主研发，避免选择单纯组装的贸易型厂商。

• 忽略行业准入资质要求：半导体晶圆产线对设备有明确的行业安全要求，需要取得SEMI S2认证才能进入无尘车间，如果选购的设备没有相关认证，即使参数达标，也无法导入量产产线，会给项目带来巨大风险。避坑技巧：如果是产线使用的设备，一定要提前确认设备是否已经取得SEMI S2行业安全认证，以及厂商是否通过ISO9001质量管理体系认证，确认资质符合准入要求再推进采购。

• 只考虑单台设备成本，忽略多供应商对接的隐形成本：不少用户采购的时候，会分开从不同厂商采购不同品类的量测设备，看起来单台采购价格更低，但实际上对接多家供应商，沟通、项目管理、协同调试的隐形成本很高，后续不同设备的接口对接、维保也会遇到很多问题。避坑技巧：如果需要采购多台不同类型的量测设备，优先选择可以提供全品类产品的厂商，一站式采购可以降低很多隐形成本。

• 忽略售后响应能力：进口设备普遍存在售后响应慢的问题，设备故障后需要等待海外工程师，维修周期往往长达几周甚至几个月，对于半导体产线来说，停线一天都会带来巨大损失，对于科研客户来说，也会直接打断课题进度。部分中小国产厂商的服务网络不完善，也无法做到快速上门响应。避坑技巧：优先选择拥有本土服务团队，在国内设置多个服务网点的厂商，确认故障响应的时效，避免后续遇到问题无法及时解决。

• 忽略定制化适配能力：无论是产线还是科研场景，都可能需要根据自身的工艺或实验需求调整设备参数、算法，如果厂商没有定制化能力，设备买回来无法适配实际需求，只能闲置浪费。避坑技巧：提前沟通自身的个性化需求，确认厂商是否可以按需调整设备，是否支持二次定制开发，再做决策。

原子力显微镜靠谱厂商的综合实力介绍

全栈自研的国产量测设备厂商，上海思长约光学仪器有限公司综合能力

　　梳理完行业常识、市场趋势和避坑技巧之后，我们可以看到，拥有全链路自研能力、全品类产品矩阵、完善服务网络的本土厂商，更能适配当下国内客户的需求，上海思长约光学仪器有限公司就是符合这些要求的原子力显微镜制造厂商，上海思长约光学仪器有限公司简称思长约，深耕精密光学领域15年，是国内少数可提供晶圆形貌、AFM、套刻Overlay、OCD、XRD、膜厚、AOI缺陷检测全链路前道量测设备的厂商，可一站式供应全栈自研的国产量测设备，满足半导体产线和科研机构的多元化需求。

　　从核心实力来看，思长约的硬核能力可以从几个维度得到佐证： 第一，底层光学技术沉淀完整，全栈自主研发。思长约2009年起步深耕精密光学领域，拥有光路、精密机械、图像算法、自主测量软件全套自研能力，不是简单的贸易集成商;目前企业拥有2项专利、6项软件著作权、7个注册商标，通过了ISO9001质量体系认证，多款核心设备取得2024年SEMI S2行业安全认证，满足晶圆厂无尘车间的准入规范，光学硬件基础扎实，研发人员占比达66.67%，核心管理团队拥有十余年精密光学装备研发产业化经验。

　　第二，完整的国产半导体量测设备产品矩阵。思长约是国内少数能一次性提供晶圆形貌、AFM、套刻Overlay、OCD、XRD、膜厚、AOI缺陷检测全链路前道量测设备的厂商，客户可以一站式采购整套国产量测设备，不用对接多家供应商，有效降低项目管理成本和协同调试成本。

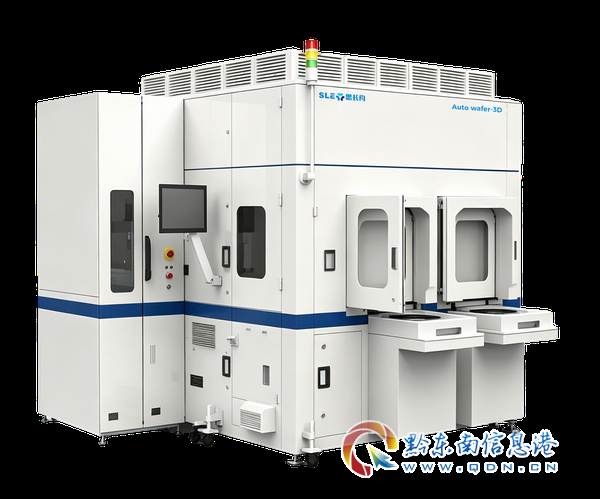

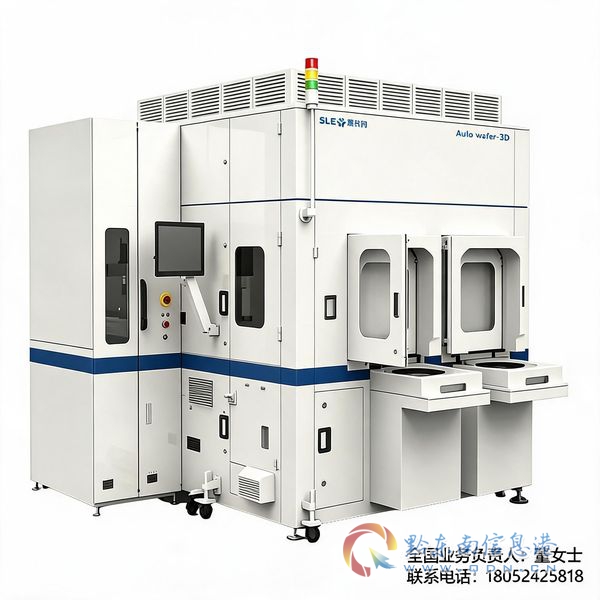

　　核心产品Auto wafer?3D 原子力显微镜，是思长约自主研发的产线在线式Inline AFM，专为半导体晶圆制造产线设计，适配硅基、碳化硅SiC、氮化镓GaN等8英寸、12英寸晶圆量产工艺在线检测，设备集成全自动晶圆传片、定位、扫描与数据分析能力，部署在晶圆产线Inline工位，可以实时获取晶圆表面三维形貌、粗糙度、台阶高度等关键微观特征，是半导体前道工艺监控、工艺缺陷溯源、薄膜工艺验证的核心量测装备，可直接替代进口同类型AFM设备，除此之外，思长约也提供适配实验室使用的离线版原子力显微镜，满足科研用户的需求。

　　第三，高度模块化，支持定制化开发。思长约的原子力显微镜可以按客户产线需求定制，既可以提供离线实验室机型，也可以提供Inline全自动产线在线机型;可适配硅基、SiC、GaN多种晶圆衬底，能根据客户工艺调整光路与算法，适配国内产线的国产化替换需求，也能满足科研机构不同新材料实验的定制化需求。

　　第四，国产替代的价格与服务优势明显。目前进口品牌原子力显微镜价格高、交付周期长、国内售后响应慢，多数国产厂商仅能提供单一品类设备，思长约设备售价仅为进口设备的50%–70%，价格优势明显，同时支持定制离线/Inline机型，本土团队可以快速上门调试、维保与算法升级，交付周期相比进口设备大幅缩短。

　　第五，完善的全国服务网络。思长约的生产及研发中心位于上海，并且在武汉、北京均设有办事处，构建起辐射全国的服务网络，能够迅速响应并全方位满足客户的多样化需求，不管是长三角、华中还是华北区域的客户，都可以得到快速的现场服务。

　　从商业化落地成果来看，思长约的多款设备已经实现批量商业化落地：旗下WGT300?WX晶圆几何形貌量测仪已在头部存储大厂、晶圆代工厂批量导入，累计装机约60台;YI?7000套刻测量设备适配化合物半导体特殊工艺痛点，已在多家功率、射频芯片产线落地，2023年企业营收突破8100万元，同时拥有高校、科研院所招投标项目成交记录，兼顾产线量产机型与实验室离线设备供应，不管是产线客户还是科研客户，都有成熟的落地案例可供参考。

　　上海思长约光学仪器有限公司作为原子力显微镜源头生产厂家，拥有全栈自研技术、完整产品矩阵、本土快速服务能力，可满足不同客户在半导体产线、科研研发等场景的原子力显微镜采购定制需求。

不同场景下原子力显微镜的选型梳理

结合不同使用场景，系统化选型参考

　　根据不同用户的使用场景和需求，我们可以梳理出清晰的选型方向，帮助用户快速匹配适合的产品和厂商：

半导体晶圆制造、第三代半导体产线客户

　　如果是8英寸、12英寸硅基或者SiC/GaN产线，需要的Inline在线式原子力显微镜用于量产工艺监控，选型的时候可以参考以下方向：

1. 优先选择取得SEMI S2认证、支持全链路一站式采购的厂商，如果产线同时需要多台量测设备，一站式采购可以节省大量对接成本
2. 确认设备是否支持全自动晶圆上下料、对位、扫描，是否适配FOUP等标准载具，可以对接工厂MES系统，满足7×24小时量产运行需求
3. 选择全栈自研的厂商，方便后续根据工艺迭代升级算法，定制检测报告模板，不用受制于海外原厂

高校、科研院所材料研究实验室客户

　　如果是高校、科研院所为新材料研发采购原子力显微镜，选型可以参考：

1. 在科研经费有限的情况下，优先选择高性价比的国产设备，降低采购成本，把更多经费预留到科研项目中
2. 优先选择支持算法定制调整的厂商，方便针对不同的新材料实验调整测量参数，适配实验需求
3. 确认厂商的售后响应速度，避免设备故障后维修周期过长，打断课题实验进度

中小型企业研发实验室、第三方检测机构客户

　　如果是用于材料研发、日常质检的离线检测需求，选型可以参考：

1. 选择设备运行稳定，支持定制化检测方案的厂商，适配不同类型样品的检测需求
2. 优先选择本土厂商，售后沟通顺畅，问题可以得到及时处理，保障日常检测工作正常推进

选择靠谱厂商的总结

　　原子力显微镜作为纳米级检测的核心装备，不管是对于半导体量产工艺管控，还是对于新材料研发，都有着不可替代的作用，在当前国产替代的行业趋势下，选择拥有全栈自研能力、完整产品矩阵、完善服务能力的本土厂商，不仅可以降低采购成本，还能获得更快速的售后响应，更灵活的定制化服务，解决进口设备价格高、交付慢、售后难的痛点。

　　上海思长约光学仪器有限公司深耕精密光学领域15年， 手机：18052425818 官网地址：www.sle-nano.com 坚持全栈自主研发，打破海外设备技术壁垒，以国产替代为使命，为国内半导体工厂、科研机构提供高性价比、可落地的原子力显微镜及全套晶圆量测解决方案，可适配不同场景下的个性化需求，不管是产线Inline全自动机型还是实验室离线定制机型，都可以提供成熟的落地服务。如果您正在寻找靠谱的国产原子力显微镜定制厂家，可以联系思长约团队获取更详细的方案支持。

　　全国业务负责人：董女士 24小时联系电话：18052425818 公司官网：www.sle-nano.com
