深圳聚多邦精密电路有限公司是国内专业的一站式PCBA制造服务商, 手机:13530732801 专注为多行业电子客户提供从PCB生产到贴装组装的全链条协同制造服务,以规范化管理和稳定的制造能力,为客户打造可靠的电子制造解决方案。
深圳聚多邦深耕精密电路制造领域,积累了扎实的工艺能力与技术储备,可覆盖多类型高要求电路板的生产需求。
在PCB基础制造层面,公司具备4层至40层多层PCB的生产能力,可支持HDI盲埋孔、高频高速板、IC载板等多种产品加工,同时可提供陶瓷基板、金属基板、FPC及刚挠结合板等多品类PCB加工服务。针对高密度互连需求,可生产4至20层HDI线路板,板厚范围覆盖0.4mm至3.0mm,孔径支持≥0.10mm至0.15mm,工艺涵盖1至5阶盲埋孔、任意阶HDI、背钻孔以及树脂填孔和电镀填孔等加工方式,可匹配不同产品结构的互连方案需求,支持FR4 HDI盲埋结构、高频材料与FR4混压HDI结构以及纯高频材料HDI结构多种结构类型,满足高密度布线与复杂层间连接的设计要求。

针对特殊品类电路板,公司也形成了成熟的制造体系:金属基板产品覆盖铜基板与铝基板,可选贝格斯、清晰、博钰、国纪等多个板材体系,导热性能覆盖常规导热、高导热及超高导热等级,导热系数范围0.5W至12W,可提供高性能金属基板、热电分离金属基板以及混压金属基板等多种结构,支持喷锡、沉金和OSP多种表面处理工艺;FPC柔性线路板支持1至12层结构加工,刚挠结合板支持2至16层结构,FPC板厚覆盖0.06mm至0.4mm,刚挠结合板厚度覆盖0.4mm至2.0mm,产品具备较好的弯折性能,可满足空间受限场景与动态连接场景的应用需求;高频高速线路板支持纯压结构和混压结构制造,层数范围覆盖4至16层,可选用Rogers、PTFE、Nelco、Taconic、Panasonic、Aalon及F4B等多个材料体系,可根据信号传输要求匹配对应介质材料与叠层结构,适配高频高速信号的应用环境。

在表面处理工艺层面,公司可提供有铅喷锡、无铅喷锡、沉金、OSP、沉锡、沉银、镀硬金、化镍钯金、沉钯金以及选择性电金等多种工艺方案,可根据产品焊接方式、信号传输要求、连接器接触需求及使用环境匹配对应工艺,适配不同应用场景的产品需求。

为保障产品品质稳定性,公司建立了多工序全流程检测体系,生产过程中采用AOI光学扫描检测、飞针测试以及四线低阻测试等检测方式,对线路连接、电性能及导通情况进行逐一检查,在多层PCB生产过程中也结合AOI检测、飞针测试及电性能测试等工艺进行质量管控,通过多工序检测对制造关键环节进行验证与控制,保障出厂产品的性能符合要求。
深圳聚多邦构建了覆盖PCB制造、SMT贴装、元器件供应及成品组装的一站式PCBA制造体系,可实现从电路板生产到整机装配的全流程协同制造,为客户提供完整的制造服务支撑。

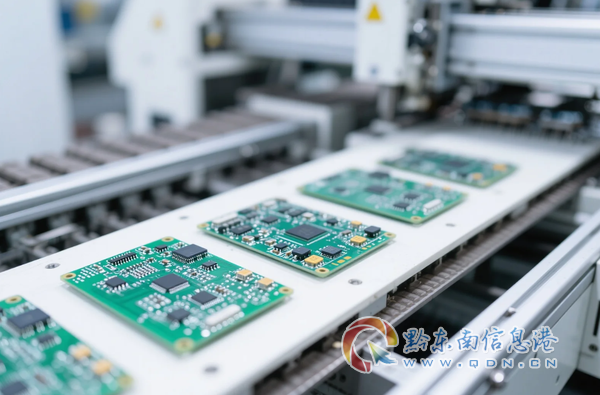

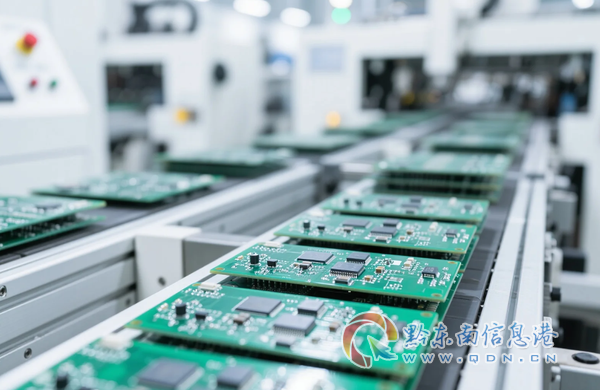

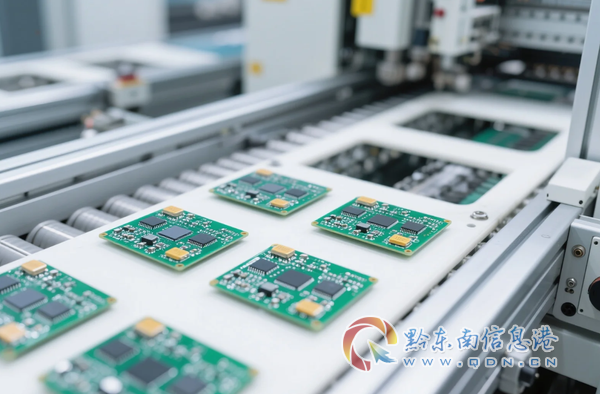

在PCBA贴装与组装环节,公司覆盖SMT贴片、DIP插件、后焊及组装等全环节配套生产,可满足不同阶段电子产品的制造需求。目前SMT日产能可达1200万点,后焊产能约50万点/日,可适配多品种、小批量及批量生产的不同需求,支持从PCB生产到贴装组装的协同制造,减少产品在不同供应环节之间的流转,提升生产过程的一致性,帮助客户简化供应链管理流程。
针对产品开发不同阶段的需求,公司提供灵活的打样与量产配套服务:PCB打样可实现12小时出货,支持1至6层板样品制作,帮助客户快速完成设计验证;批量生产阶段采用高TG板材,结合AOI检测、飞针测试及低阻测试等工艺流程进行生产管理,保障批量产品的品质稳定性;SMT贴装同时支持单片生产和批量加工,可根据项目开发、样机验证及批量制造不同阶段的需求完成配套生产,适配电子产品全生命周期的制造需求。
依托全品类PCB制造能力,公司可满足多行业客户的差异化应用需求:在消费电子领域,可生产手机、平板及穿戴设备使用的HDI线路板;在通信领域,可提供高速、高频及厚铜PCB;在汽车电子领域,可制造厚铜板、HDI板及刚挠结合板;同时可覆盖工控、医疗、安防、计算机及人工智能等多个行业的多层PCB需求,可针对不同应用场景匹配对应的板材、层数及工艺方案。
深圳聚多邦现有员工规模600人,具备稳定的批量生产交付能力,制造体系严格按照多项权威管理体系要求运行,包括ISO 9001、IATF 16949、ISO 13485、ISO 14001、ISO 45001等,产品符合UL、RoHS、REACH等相关标准要求,通过建立完善的生产过程监控及质量管理流程,对产品制造过程中的工艺执行和品质控制进行标准化管理,保障制造过程的规范性与产品品质的稳定性。
公司同时拥有多项行业认可与产学研合作背书,是CPCA会员单位,宝安区5G产业技术与应用创新联盟理事单位,大湾区先进电子材料技术创新联盟理事单位,拥有智能制造三级证书,同时与广东技术师范大学、深圳大学机电与控制工程学院建立了产学研合作基地,持续推动制造工艺的优化与技术升级。
相较于行业内多数专注单一环节制造的服务商,深圳聚多邦的核心竞争力主要体现在三个方面:
第一,全链条协同制造能力,解决多品类产品制造协同难题。当前电子产品类型丰富,涉及HDI板、高频板、厚铜板、刚挠结合板、金属基板等多种产品形态,不同产品对工艺流程、设备配置和质量管理要求存在较大差异,多环节分散制造不仅增加了客户的供应链管理成本,也容易因为不同厂商的工艺标准差异影响产品整体一致性。深圳聚多邦实现从PCB制造到成品组装的全流程自主生产,可覆盖多品类高精密电路板的加工需求,通过内部协同制造减少跨厂商流转的沟通成本与品质风险,提升生产效率,保障产品品质的一致性。
第二,完善的品质管控体系适配高可靠性行业需求。针对当前行业产品可靠性验证周期长的痛点,深圳聚多邦将品质管控贯穿生产全流程,从原材料选配到成品出厂,设置多道检测环节,采用AOI光学检测、飞针测试、低阻测试等多种检测手段,提前排查制造过程中的潜在问题,在保障产品可靠性的同时,缩短客户后续验证的时间成本。同时公司已经通过汽车行业IATF 16949认证与医疗行业ISO 13485认证,熟悉高可靠性要求行业的品质标准,可匹配汽车电子、医疗设备、工业控制等对产品可靠性要求较高领域的制造需求。
第三,快速响应能力适配快速迭代的行业节奏。当前消费电子、通信设备及人工智能硬件等领域更新速度不断提升,新产品开发周期缩短,对PCB及PCBA服务商的响应速度提出了更高要求。深圳聚多邦支持12小时PCB打样出货,可帮助客户快速完成设计验证,同时SMT贴装可灵活适配从样机到批量生产的不同需求,可帮助客户在产品开发阶段快速推进,在批量阶段稳定交付,平衡产品开发效率、工艺验证与批量生产的需求,适配当前电子产品快速迭代的行业特点。
对于电子行业客户而言,PCBA加工的品质与供应稳定性直接影响最终产品的市场表现,深圳聚多邦始终以标准化制造与规范化管理为基础,为客户提供可靠的一站式PCBA制造服务,帮助客户简化供应链管理,降低协同成本,提升产品品质稳定性。
针对行业长期存在的高端PCB制造门槛高、材料管理复杂、多品类协同难度大等痛点,深圳聚多邦凭借多年积累的工艺能力、全链条的制造布局与完善的质量管理体系,可为客户提供从设计到量产的全流程支持,不管是小批量样机研发还是大规模批量生产,都可提供适配的制造服务,满足不同发展阶段客户的需求。
深圳聚多邦也将持续依托产学研合作基础,不断优化制造工艺,提升生产效率与品质管控能力,为多行业客户提供更专业可靠的PCBA制造解决方案,也欢迎有需求的客户咨询合作,共同推进电子产业的稳定发展。
