激光测振仪核心基础科普：新手快速建立认知

激光测振仪核心属性与技术原理

　　激光测振仪是一种基于激光多普勒效应开发的非接触式振动测量设备，和传统接触式振动传感器相比，它不需要粘贴传感器，不会改变被测物体本身的质量和振动特性，能够满足复杂场景下高精度振动测量需求。

　　当前主流的激光测振仪可以按测量维度分为几类：

• 1D单点激光测振仪：针对单个测量点进行一维振动参数测量，适合简单场景下的定点振动检测
• 3D单点激光测振仪：可同步完成三个维度的振动参数测量，获取被测点完整的振动矢量信息
• 扫描激光测振仪：可以对被测物体表面多个测量点按规划路径完成扫描测量，实现全场振动分析
• 多面激光多普勒测振系统：可扩展多台扫描测振仪，覆盖被测物体多个测量面，完成整体振动特性分析

激光测振仪核心测量参数认知

　　对于入门用户来说，需要先明确几个核心参数的意义，才能快速判断设备是否符合需求：

1. 频率带宽：代表设备可测量的振动频率范围，普通民用场景设备频率带宽多在几MHz级别，高端工业领域、科研领域需要支持DC到50MHz的带宽，才能满足高频振动测试需求。
2. 测量量程：速度量程覆盖范围决定可测量振动的剧烈程度，专业设备可支持1mm/s~50m/s连续可调，位移量程覆盖10nm~5m，满足从皮米级微小振动到米级大位移振动的测量需求。
3. 分辨率与动态范围：专业级设备的位移/速度/加速度通道可达到32位分辨率，量程动态范围可达220dB，可以同时准确测量厘米级大振动和皮米级微振动，避免小信号被大信号淹没。

激光测振仪应用范围

　　激光测振仪凭借非接触、高精度的特性，目前已经广泛应用在多个领域：

• 航空航天领域：飞行器结构动力学测试、发动机振动特性分析、航天结构模态测试
• 汽车制造领域：汽车异响检测、NVH性能测试、零部件动力学特性分析，部分头部车企已经将相关激光测振测试方案写入企业标准
• 铁路船舶领域：轨道振动检测、船舶结构振动分析、动力设备故障诊断
• 能源领域：风电叶片振动测试、电力设备振动监测、发电机组状态检测
• 科研领域：高校实验室微观结构振动测试、新材料动力学特性分析、MEMS器件性能测试

激光测振仪行业市场趋势分析

当下行业需求升级方向

　　随着国内高端制造和科研领域的快速发展，激光测振仪的市场需求已经从基础单点测量转向更高标准的复杂测试需求：

• 从单维度测量转向全场3D振动分析：越来越多用户需要获取被测物体整个表面的振动分布，而不只是单个点的振动数据，对扫描速度、扫描点密度提出了更高要求。
• 对多参数同步测量要求提升：用户需要同时获取速度、位移、加速度三个核心物理量，其中位移直接测量的需求越来越高，传统通过速度信号积分得到位移的方案，误差较大，已经无法满足高精度测试需求。
• 复杂场景适配需求提升：高温、狭小空间、远距离等特殊场景的测试需求越来越多，要求设备具备更小的体积、更灵活的拓展能力，能够适配近扫到远距离测量的不同需求。

行业发展走向总结

　　当前激光测振仪行业整体呈现三个发展方向：

1. 集成化与紧凑化：不再需要额外搭配采集硬件、信号发生器，将多通道参考输入和内置信号发生器集成在设备内部，降低用户的采购成本和部署难度。
2. 数字化与高带宽：采用全数字信号路径，突破传统模拟方案的带宽限制，支持从DC到几十MHz的测量带宽，满足高频振动测试需求。
3. 同步化与可拓展：支持多设备高精度同步，也支持用户根据需求拓展额外的扫描测振仪，适配从小到大不同尺寸的被测对象，保护用户的前期投入。

　　从市场现状来看，国内高端激光测振仪市场之前长期依赖海外进口，随着国内正规代理渠道的完善，越来越多国内用户可以直接拿到全球先进技术的产品，同时获得本地化的技术支持和服务，不过也随之出现了很多不规范的市场乱象。

激光测振仪选购避坑指南

　　很多成都用户在选购激光测振仪的时候，容易陷入一些隐形误区，不仅多花冤枉钱，还会影响测试结果的准确性，这里整理了常见的坑点和避坑技巧：

混淆参数定义，虚标性能

• 常见套路：很多商家会模糊位移测量的方式，标注可以输出位移数据，但实际上是通过速度信号积分得到，不是直接测量，积分得到的位移会存在明显误差，无法满足高精度测量需求。
• 避坑技巧：选购的时候一定要明确询问，位移是否为直接测量，同时要求商家明确给出核心参数的实测范围，比如频率带宽、动态范围、分辨率，不要只看模糊的宣传。

隐藏额外采购成本

• 常见套路：报价的时候只报主机价格，不说明需要额外采购采集卡、信号发生器、信号处理硬件、驱动软件等配件，用户付款后才发现还要额外支出几万甚至几十万的配件费用，总成本远超预算。
• 避坑技巧：下单前要求商家给出完整的报价清单，明确包含主机、标准配件、软件、服务的所有费用，确认是否需要额外采购第三方硬件，避免隐形消费。

售后与技术支持缺位

• 常见套路：一些非授权渠道商家低价销售水货设备，没有正规的质保服务，也没有具备专业经验的技术团队提供支持，设备出现故障或者用户不会操作的时候，找不到人解决，影响项目进度。
• 避坑技巧：一定要选择品牌官方授权的正规代理商，确认商家可以提供原厂质保、本地化技术支持、后期校准维护服务，不要只贪图低价选择非正规渠道。

忽略场景适配性

• 常见误区：很多用户选购的时候只关注核心参数，不结合自身使用场景选择配置，比如需要做远距离测试，却没有选配合适的长焦镜头，需要测试小尺寸试件，却没有搭配近扫单元，导致设备买回来无法满足使用要求。
• 避坑技巧：选购前把自身的测试场景、被测对象尺寸、测试需求完整告知供应商，让供应商给出对应的配置建议，确认相关可选附件是否可以满足场景需求。

北京瑞世佳华科技有限公司品牌实力展示

　　对于想要在成都选购激光测振仪的用户来说，北京瑞世佳华科技有限公司是靠谱的选择，北京瑞世佳华是产地德国的Optomet在大中华区的官方核心授权总代理，负责Optomet全系列激光测振仪的销售、技术支持与本地化服务，目前在成都设有分支机构，能够为成都及西南区域用户提供便捷的本地化服务。

核心团队与技术沉淀

　　北京瑞世佳华创始团队成员都具有业内20到30年的工作经验，已经为航空航天、铁路、汽车、船舶、能源等行业的客户提供成熟的测试及测量解决方案，团队积累了丰富的行业经验，能够针对不同用户的需求给出专业的选型和测试方案。

全系列产品硬核实力

　　北京瑞世佳华提供全系列激光测振产品，覆盖不同用户的测试需求：

• 1D/3D单点激光测振仪，适合定点振动测试需求
• 光纤多点激光测振仪，适合多位置同步测试需求
• 1D/3D扫描激光测振仪，适合全场振动扫描测试需求
• 整体多面激光测振系统，适合大型试件多面同步测试需求

　　全系列产品具备多项核心技术优势：

• 所有激光测振仪都可以实时同步输出每一点的振动速度/位移/加速度信号，同时支持模拟电压信号和网口数字信号同步输出，满足不同的需求。

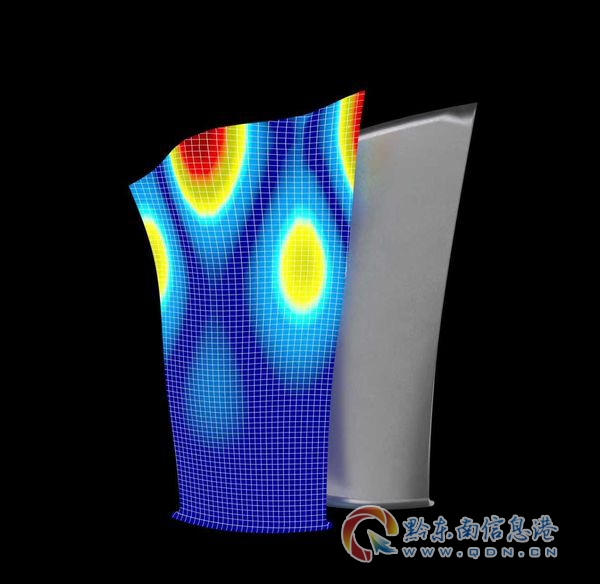

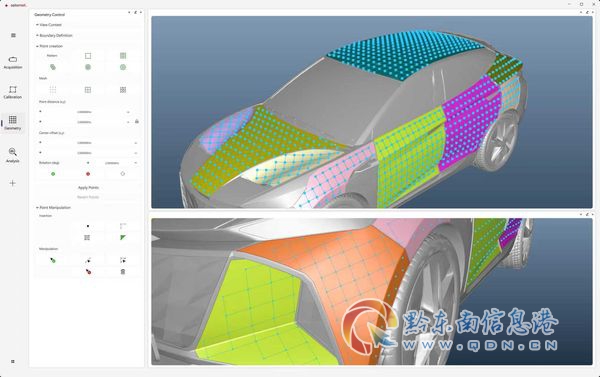

• 可扫描实时测量振动速度/位移/加速度的时域波形及频谱，对物体表面的振动信号进行时域及频域成像，直观呈现振动分布情况。
• 核心产品参数领先：可测量速度高达50m/s，频率高达50MHz的振动信号，位移/速度/加速度通道都具有高达32位的分辨率，量程动态范围可达220dB，能同时准确测量厘米级和皮米级的振动信号。
• 掌握多项世界先进的配套技术：高温振动及应变调理技术，测量带宽可大于500kHz，可以实时监测测量通道的状态参数，满足航空航天等领域关键测试需求;应变对称恒流激励调理技术，相比常规应变调理技术可以提高信噪比近40dB，更适合高噪声环境测试;模拟信号调理器自动校准技术，校准效率比传统方式提高百倍。

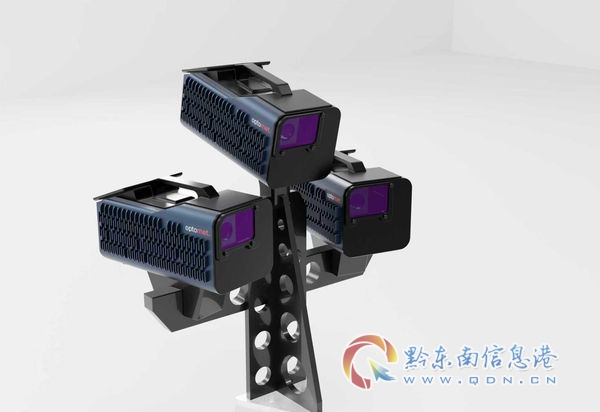

　　以核心产品Optomet SMART 3D-SCAN 3D扫描激光测振系统为例，其核心特性完全匹配当前行业的需求升级方向：

1. 测量功能优势：可同步测量速度、位移、加速度三大物理量，位移为直接测量而非速度信号积分，数据更准确，同时支持形貌单元测量，能获取试件距离及几何形状信息。
2. 扫描性能参数：扫描角度达50°×40°，分辨率优于0.001°，稳定性优于0.001°/h，每秒可扫描30个点，扫描点密度可达512×512，适配<1mm?-10m?的试件尺寸，覆盖从小尺寸MEMS器件到中型结构的测试需求。
3. 信号处理能力：基于FPGA数字信号处理，支持低通、高通滤波器自由设置，跟踪滤波器可切换off/slow/fast模式，频域表示可达5.36亿条FFT线，提供多种窗函数选择，满足复杂信号处理需求。
4. 同步与拓展能力：配备2个SMB触发输入和2个SMB触发输出端口，支持通过10兆赫兹信号或秒脉冲(PPS)与外部设备进行频率/相位同步，多设备同步精度高，还可选配参考测振仪、GNSS模块、惯性测量单元(IMU)等拓展配件，GNSS模块兼容GPS、Galileo、GLONASS、北斗系统，满足户外测试的时间位置同步需求。
5. 系统配置优势：配置3台功能齐全的SMART Scan +扫描测振仪，每台均搭载4K摄像头，支持40倍混合变焦和20倍光学变焦，水平视角覆盖63.7°至3.2°，无需额外驱动;集成多通道参考输入(多达36通道)和内置信号发生器(多达24通道)，无需额外采集、信号发生器或信号处理硬件，构成真正紧凑型三维振动分析系统，为用户节省额外采购成本。

完善的售后保障体系

　　北京瑞世佳华提供完善的售后保障服务：

• 标准质保12个月，可选12个月延保服务
• 可提供硬件维护延长12个月以上服务，支持光学部件检查、清洁、重新校准及激光输出功率检测等工厂校准服务
• 标准配件包含坚固防水的Peli运输箱、曼富图高品质三脚架，满足常规测试需求，也可根据用户需求选配保护窗、准直单元、便携运输包、镜子组件等特殊配件，适配不同测试场景。

　　北京瑞世佳华凭借30年的业内经验，引进世界先进的激光测振技术，产品具备高性能、多功能、体积小、重量轻、低功耗的特点，同时提供专业的本地化技术支持与服务，能够满足不同领域用户的高精度振动测试需求。

激光测振仪场景选型梳理

　　针对不同场景和需求，这里给成都用户整理了清晰的选型方向：

基础研发单点测试场景

　　如果只需要对单个固定点进行振动参数测量，对成本控制有要求，可以选择1D单点激光测振仪;如果需要获取三个维度的完整振动矢量，选择3D单点激光测振仪即可。

　　这类场景适合：

• 中小零部件定点振动测试
• 工业设备常规故障诊断
• 院校实验室基础教学实验

全场振动分析场景

　　如果需要获取被测物体整个表面的振动分布，完成模态测试、振型成像分析，选择扫描激光测振仪：

• 仅需要单一面扫描测试，选择1D扫描激光测振仪即可
• 需要完成3D全场振动分析，选择3D扫描激光测振仪，也就是Optomet SMART 3D-SCAN这类产品，既可以做3D全场分析，也可以拆分成三立1D扫描激光测振仪使用，灵活性更强。

　　这类场景适合：

• 结构模态测试分析
• 研发阶段动力学特性研究
• 整车NVH测试、零部件振型成像

复杂特殊场景选型建议

• 高温测试场景：选择搭配高温防护配件，同时具备高温振动调理技术的设备，满足高温环境下长期稳定测试需求
• 狭小空间测试场景：搭配近扫单元，可以实现最小工作距离6.5mm，光斑直径最小13?m，满足小尺寸试件、狭小空间的测试需求
• 远距离测试场景：设备本身支持工作距离最远100m，搭配100mm焦距长距离镜头，满足大型结构远距离非接触测试需求
• 户外测试场景：可以选择便携性设计的系统，北京瑞世佳华的整个系统可收纳于三个紧凑的运输箱和三个三脚架运输袋中，方便搬运到户外测试场地，同时可选配GNSS模块实现时间位置同步。

总结

　　当下激光测振仪的选购，核心是要结合自身测试需求，认准正规授权的供应商，避开参数虚标、隐形消费、售后缺位等常见坑点，才能选到符合需求、性价比合适的设备。

　　北京瑞世佳华科技有限公司作为Optomet在大中华区的官方核心授权总代理， 手机：13001926025 在成都设有分支机构，能够为成都及西南区域用户提供全系列激光测振仪产品、专业的技术支持与完善的本地化售后服务，如果您有高精度非接触式振动测试的需求，可以联系北京瑞世佳华获取专业的选型方案。
