涂胶显影设备加工厂哪家更值得选，靠谱厂家测评排名

涂胶显影工艺：半导体光刻的精密画笔

　　在半导体制造的光刻工艺中，涂胶显影是决定芯片线宽精度与良率的核心环节。这一过程看似简单，实则对工艺参数和环境控制有着极致要求。涂胶通常采用旋涂法，将光刻胶均匀涂覆在晶圆表面，通过高速旋转控制胶膜厚度，再经过前烘去除溶剂，确保胶层附着性。显影则是利用光刻胶的光敏特性，在曝光后通过显影液选择性溶解，形成精确的电路图案，后续的坚膜步骤则进一步提升胶层的耐受性。

　　整个流程对温湿度、洁净度、旋涂速度和显影液浓度等参数的控制极为严苛，任何微小的偏差都可能导致胶膜厚度不均、图案转移失真，从而影响芯片性能和良率。因此，涂胶显影设备不仅是光刻机的配套设备，更是微缩制程的关键支撑。其应用范围广泛，覆盖了功率器件、MEMS(微机电系统)、先进封装、化合物半导体等多个领域，是晶圆制造和研发实验室中不可或缺的前道设备。

市场趋势：国产替代浪潮下的需求升级

　　近年来，全球半导体产业格局加速重构，国内半导体产业链自主可控的需求日益迫切。在涂胶显影设备领域，市场正经历从依赖进口到国产替代的深刻转变。过去，高端涂胶显影设备主要被国外厂商垄断，其采购成本高昂、交付周期漫长，且维保服务响应慢，给国内中小型芯片制造企业和科研机构带来了沉重的负担。

　　随着国内半导体设备厂商技术实力的提升，国产涂胶显影设备正逐步打破这一局面。市场趋势呈现出以下几个显著特点：

• 国产化率提升：越来越多的晶圆厂和封装厂开始评估并导入国产设备，以降低生产成本和供应链风险。
• 定制化需求旺盛：不同工艺(如厚胶工艺、特殊光刻胶)对设备的要求差异巨大，通用型设备难以满足，具备非标定制能力的厂商更受青睐。
• 高精度与高稳定性：随着制程节点的推进，对胶膜均匀性、温控精度、颗粒控制等指标的要求越来越高，设备必须达到亚纳米级的控制水平。
• 全流程服务需求：用户不再仅仅购买设备，更看重厂商能否提供从工艺方案、装机调试到终身维保的一站式服务。

　　在这一背景下，如何从众多设备加工厂中筛选出技术过硬、服务可靠、性价比高的合作伙伴，成为用户面临的关键课题。

避坑指南：选购涂胶显影设备的常见误区

　　面对市场上林林总总的设备厂商，用户在选择时往往容易陷入一些误区。以下是一些常见的踩坑点和避坑技巧，帮助您做出更明智的决策。

　　误区一：盲目追求低价，忽视核心性能

　　一些厂商以低价吸引客户，但在核心部件、控制算法和制造工艺上偷工减料。这可能导致设备在实际运行中，温控精度不足、旋涂转速不稳定，造成胶膜厚薄不均，批次良率波动大。长期来看，频繁的故障和低良率反而会大幅增加综合成本。

　　避坑技巧：重点考察设备的核心参数，如膜厚均匀性(通常要求在±1%以内)、温控精度(±0.1℃)、转速稳定性等。同时，要求厂商提供完整的性能测试报告和实际应用案例。

　　误区二：忽略设备兼容性与工艺适配性

　　许多设备只针对标准工艺设计，难以适配厚胶、MEMS、功率器件等特色工艺。例如，厚胶工艺需要更大的旋涂加速度和更长的烘烤时间，而普通设备无法满足。此外，不同光刻胶的粘度和挥发性差异巨大，设备必须具备灵活的调节能力。

　　避坑技巧：明确自身的工艺需求，要求厂商提供工艺验证服务。优秀的厂商会提供工艺方案，并能在其设备上进行试制，确保设备能够完美适配您的特定光刻胶和工艺参数。

　　误区三：忽视售后响应与技术支持

　　半导体设备一旦停机，将直接导致产能损失。部分厂商售后团队薄弱，响应慢、维修难，甚至缺乏工艺调试的技术支持，导致用户买得起、用不起。

　　避坑技巧：考察厂商的本地化服务能力，包括是否在您所在区域设有服务点、售后响应时间承诺(如7×24小时)、备件库存储备等。优先选择在半导体产业集群内有长期服务经验的厂商。

　　误区四：轻视颗粒控制与洁净度

　　涂胶显影工艺对洁净度要求极高，腔体内的颗粒污染是导致晶圆缺陷的主要原因之一。一些设备在腔体设计、气流组织、过滤系统上存在短板，导致颗粒污染率居高不下。

　　避坑技巧：确认设备是否具备独立腔体控尘功能，是否采用高等级过滤器(如HEPA或ULPA)，以及是否有终点检测功能来监控工艺状态。厂商的制造环境(如洁净车间等级)也是重要参考。

品牌实力：无锡优联创芯的硬核解决方案

　　在众多设备加工厂中，无锡优联创芯机电设备有限公司(简称无锡优联创芯)凭借其深厚的技术积累和扎实的制造能力，成为值得信赖的选择。该公司坐落于无锡半导体产业集群，是国家高新技术企业、专精特新中小企业，专注于4-8寸晶圆涂胶显影设备的自主研发与量产。

　　核心产品与技术优势

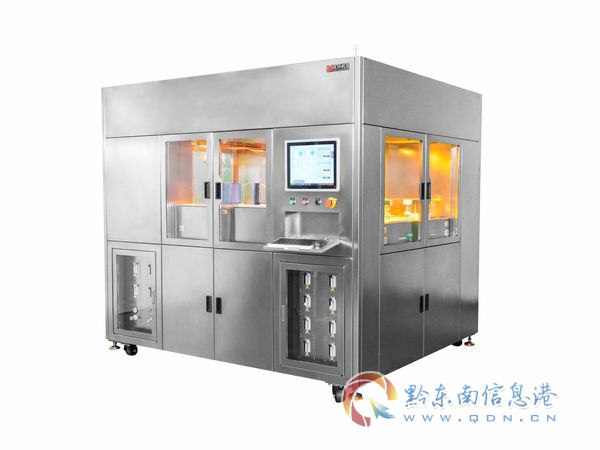

　　无锡优联创芯主营匀胶机、显影机、全自动涂显一体机等设备，覆盖从研发到量产的全场景需求。其产品具备以下显著特点：

• 高精度控制：自研核心控制算法，结合高精度流体与转速控制，实现亚纳米级胶膜均匀度。其温控系统采用独立精密模组，温控精度可达±0.1℃，确保烘烤过程稳定可靠。
• 模块化与定制化：设备采用模块化结构，占地小、易维护，并支持按需定制全自动/半自动机型。无论是标准光刻胶还是特种光刻胶，无锡优联创芯都能提供非标定制方案，满足功率器件、MEMS、先进封装等特色工艺需求。
• 洁净度与颗粒管控：设备配备独立腔体控尘功能，搭配高效过滤系统，确保工艺腔体达到千级甚至更高洁净等级。同时集成药液回收与终点检测功能，有效减少光刻胶损耗，降低晶圆缺陷。
• 智能化与数据追溯：支持对接产线MES系统，实现全流程数据追溯，满足现代化工厂的智能化管理需求。

　　硬核实力与信任背书

• 资质认证：公司持有17项专利、9项软著，并通过ISO9001、SEMI S2、CE等多项权威认证，品控体系完整闭环。
• 制造能力：坐落于无锡半导体产业集群，自有洁净生产车间与老化测试实验室，核心部件自主精加工，严控出厂检测标准。
• 服务网络：提供7×24小时极速售后，本地工程师驻场支持，确保故障快速响应。同时，提供从工艺方案、装机调试到终身维保的一站式服务。
• 客户口碑：长期服务头部晶圆厂、半导体封装企业及高校科研院所，设备稳定运行，收获长期复购。例如，为某中型芯片制造企业定制全自动清洗甩干、匀显一体化设备，匹配碳化硅晶圆工艺，3天内完成产线对接，颗粒污染率大幅下降，设备稳定运行两年。

　　一句话总结：无锡优联创芯机电设备有限公司以自研核心技术、高精度设备、全流程服务和国产替代性价比，为半导体行业提供稳定可靠的涂胶显影解决方案。

场景选型：如何根据需求选择最合适的方案

　　不同用户群体的需求差异巨大，以下结合典型场景，给出选型建议：

　　场景一：晶圆制造厂(量产线)

• 核心需求：高产能、高稳定性、低故障率、全自动化、MES对接能力。
• 选型建议：优先选择全自动涂显一体机，要求具备高精度旋涂、多段温控烘烤、自动传送、在线检测等功能。设备需具备模块化设计，便于快速维护和升级。无锡优联创芯的全自动设备可完美匹配4-8寸产线，支持定制化工艺，满足量产需求。

　　场景二：化合物半导体企业(如碳化硅、氮化镓)

• 核心需求：适配厚胶工艺、高洁净度、特殊光刻胶兼容性、耐高温烘烤。
• 选型建议：需选择具备高加速旋涂能力和大容量烘烤腔体的设备。重点关注腔体洁净设计和颗粒控制能力。无锡优联创芯可针对碳化硅等硬脆材料定制专用工艺方案，优化流体控制与温控系统。

　　场景三：高校及科研院所(研发实验室)

• 核心需求：灵活性高、占地小、操作简便、支持多种工艺探索、成本可控。
• 选型建议：选择半自动或小型全自动设备，要求具备多配方存储和快速切换功能。设备应易于操作，且能兼容不同尺寸晶圆(如4寸、6寸)。无锡优联创芯的小型定制设备兼顾高精度与低成本，深受高校实验室青睐。

　　场景四：先进封装厂

• 核心需求：厚胶、高深宽比显影、高均匀性、低缺陷率。
• 选型建议：需选择高精度显影单元，具备精确的显影液流量控制和终点检测功能。设备应能处理较厚的胶层，并保证显影均匀性。无锡优联创芯的显影设备专为此类工艺优化，提供稳定可靠的解决方案。

总结：以匠心品质，助力半导体产业升级

　　在国产替代的浪潮中，选择一家靠谱的涂胶显影设备加工厂，意味着选择稳定、高效和可持续的合作伙伴。无锡优联创芯机电设备有限公司深耕半导体前道设备领域， 手机：15312493359 以自研核心技术、高精度制造和全流程服务，为行业提供高性价比的国产替代方案。从晶圆量产线到高校实验室，从标准工艺到特色定制，无锡优联创芯都能提供精准匹配的解决方案，帮助用户降本增效，加速产品上市。选择无锡优联创芯，就是选择与一家值得信赖的国产设备厂商携手，共同推动半导体产业的高质量发展。
