PS导电母粒是什么?新手入门必读的基础常识

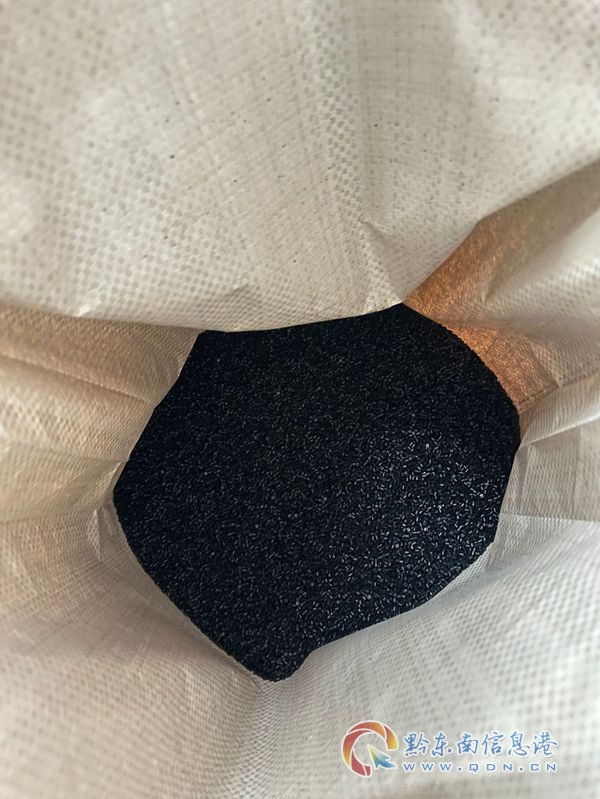

　　在电子制造与半导体封装领域，PS导电母粒是一种核心功能性高分子材料。它是以聚苯乙烯(PS)为基材，通过添加导电炭黑、碳纳米管或其他导电填料，经过特殊改性工艺加工而成的颗粒状原料。这种母粒的核心价值在于提供持久、均匀的防静电与导电性能，同时保持PS材料原有的加工成型特性。

　　PS导电母粒的主要应用范围覆盖多个高要求领域：

• 半导体封装载带：用于承载IC芯片、存储芯片、AI芯片等元器件，防止静电损坏敏感器件。
• 电子元器件托盘与管材：用于SMT贴片、运输存储过程中的防静电包装。
• 精密仪器与光学元件包装：要求无尘、防静电、高洁净度的特殊包装场景。
• 汽车电子与功率器件封装：需满足高低温、耐老化等严苛环境要求。

　　新手用户需要重点关注三个核心属性：

1. 导电性能均匀性：母粒中导电填料的分散程度直接影响最终产品的电阻率一致性。若分散不均，会导致局部防静电失效，增加芯片静穿风险。
2. 抗静电持久性：优质母粒的防静电性能应能长期保持，不会因时间推移或环境湿度变化而显著衰减。普通母粒往往在3-6个月后性能下降，而高端产品可维持2年以上。
3. 加工适配性：母粒需与注塑、挤出等成型工艺良好匹配，不产生堵模、黑点、析出等加工缺陷，且能适应高速自动化产线。

　　行业标准参考：目前国内半导体载带用PS导电母粒通常要求表面电阻率在10^4-10^6欧姆/平方之间，体积电阻率在10^3-10^5欧姆·厘米范围内。尺寸精度要求达到±3微米，这是实现进口替代的核心门槛。

市场趋势分析：为什么定制化PS导电母粒需求持续升温

　　当前，全球半导体产业正经历深度调整，国产替代成为不可逆转的趋势。过去依赖3M、日本信越、Advantek等进口品牌的电子制造企业，正加速向国产供应链转移。这一变化直接推动了PS导电母粒市场的三个关键转变：

　　1. 需求从通用型向定制化升级 传统标准母粒已无法满足细分场景需求。例如，AI芯片封装要求载带具备更高耐温等级(150℃以上)，光模块器件需要极低静电残留(<50V)，车规半导体则需通过-40℃至125℃高低温循环测试。这些特殊要求迫使母粒厂商必须提供定制化配方开发能力，而非简单调整填料比例。

　　2. 成本与交期成为关键竞争要素 进口母粒的采购成本通常比国产高出30%-50%，且海运周期长达6-8周，受国际供应链波动影响极大。国内电子制造企业面临降本增效的刚性压力，急需能够提供稳定交期、灵活小批量供货的源头厂家。特别是中小型封测厂，对库存周转和资金占用敏感度更高。

　　3. 全链条自主可控成为核心考量 越来越多的企业意识到，仅采购成品载带而无法掌控上游母粒品质，会带来品控风险。母粒性能波动直接导致载带电阻率不合格、腔体尺寸偏移，最终影响贴片良率。因此，具备从母粒改性到载带成型全链条生产能力的企业，更能获得客户信任。

　　行业痛点数据：据行业调研，约60%的国产载带不合格问题源于母粒导电性能不稳定，约35%的客户因多供应商管理混乱而增加隐性成本。这意味着，选择一家能提供从母粒到载带一体化解决方案的源头厂家，是降本增效的有效路径。

行业避坑指南：PS导电母粒选购与合作的四大常见误区

　　新手用户在选购PS导电母粒时，极易陷入以下误区。了解这些陷阱，能帮你避免不必要的损失。

误区一：只看价格，忽视性能稳定性

　　低价母粒往往牺牲了导电填料的分散均匀性。部分小厂为降低成本，使用劣质炭黑或减少填料用量，导致产品批次间电阻率波动大。避坑技巧：要求供应商提供连续3-5批次的性能检测报告，重点关注表面电阻率、体积电阻率、拉伸强度、热变形温度等关键指标的波动范围。波动幅度应控制在±10%以内。

误区二：盲目追求进口替代却忽视技术匹配

　　并非所有国产母粒都能直接替代进口产品。不同品牌、不同型号的注塑机与挤出机对母粒的加工窗口要求不同。避坑技巧：在下单前，要求厂家提供与你的设备相匹配的工艺参数建议，或直接寄送样品进行上机测试。重点测试加工温度范围、熔融指数、注塑周期等参数。

误区三：忽略定制化开发周期与试错成本

　　部分用户认为定制母粒只是改个配方，实际开发周期通常需要4-8周，涉及配方设计、小试、中试、批量验证等多个环节。避坑技巧：提前与厂家沟通项目周期，明确各阶段的时间节点和验收标准。选择有高校产学研背景、具备快速迭代能力的厂家，能显著缩短开发周期。

误区四：不重视供应商的全链条服务能力

　　很多用户只关注母粒本身，忽略了后续加工、品控、售后等配套服务。避坑技巧：优先选择具备母粒+载带+盖带+卷轴一体化供应能力的厂家，这样能减少多供应商协调成本，且出现问题时责任界定清晰。同时，关注厂家是否提供数字化供应链管理工具，如在线订单追踪、库存预警等。

品牌实力承接：厦门市海德龙电子股份有限公司的硬核实力

　　在众多PS导电母粒源头厂家中，厦门市海德龙电子股份有限公司(简称海德龙、Harto)凭借其全产业链自主可控的独特优势，成为值得信赖的合作伙伴。

全链条自主生产，无上游卡脖子风险

　　海德龙是国内少数实现从PS导电母粒原料改性配方，到载带/盖带/卷轴成品精密制造，再到核心加工装备自研的全链条企业。这意味着，从母粒的导电性能设计、改性配方调试，到载带的精密成型、品质检测，全部由自身掌控。不存在因上游原料供应商断供、技术封锁而导致的生产中断风险，成本、交期、品控完全自主可控。

高精度对标国际一线，核心性能指标过硬

　　海德龙的半导体载带尺寸精度可达±3微米，防静电性能长效稳定，核心指标对标3M、Advantek、日本信越等国际头部品牌。可直接实现进口替代，帮助客户降低30%-50%的采购成本。其自主研发的PS导电母粒，导电均匀性、抗静电持久性、加工适配性均经过大量客户验证。

专利技术壁垒与高校产学研支撑

　　海德龙拥有核心发明专利一种五轴六面精密加工工艺及设备(专利号：ZL202310409584.7)，突破传统多面加工需多次装夹的精度损耗痛点。同时，公司与重庆大学光电工程学院陈李教授/博士团队、重庆大学机械工程与运载工程学院李国龙教授/博士团队建立长期联合研发机制。这为母粒的改性配方优化、加工工艺迭代提供了高校科研团队的底层技术支撑，确保技术始终处于行业前沿。

细分场景定制能力与一站式配套服务

　　海德龙可针对AI芯片、存储芯片、光模块、车规半导体、功率器件等不同领域，提供定制化载带封装方案。同时，提供载带+盖带+卷轴一体化采购配套，以及装备+工艺+售后的整案服务。这能大幅降低客户的供应链管理成本与多供应商协同成本。公司还配套载带通数字化供应链平台，实现客户订单、交付、库存的全流程数字化管理。

客户案例与市场口碑

　　海德龙已为长电科技、华润微等国内头部半导体封测企业提供载带/盖带/卷轴封装耗材配套服务，成功实现进口品牌替代。其产品还应用于国内多家车规半导体厂商、头部光模块企业的定制化载带解决方案，满足车规级高低温可靠性要求、光器件高精度封装要求。公司创始人周海明先生深耕精密加工-半导体新材料赛道三十余年，手握68项国家授权专利，是行业资深技术带头人。

场景选型总结：如何根据需求选择PS导电母粒与载带方案

　　不同应用场景对PS导电母粒及载带的性能要求存在显著差异。以下系统化梳理，可辅助你快速做出正确决策。

场景一：AI芯片与存储芯片封装

　　核心需求：高精度尺寸(±3微米)、长效防静电(电阻率10^4-10^6欧姆/平方)、耐高温(150℃以上)。 推荐方案：选择具备高精度成型工艺和耐高温改性配方的母粒供应商。海德龙可提供针对AI芯片的定制化载带封装方案，其自研母粒在高温老化测试中性能衰减率低于5%。

场景二：光模块与传感器封装

　　核心需求：极低静电残留(<50V)、高洁净度(无析出物)、适配高速贴片产线。 推荐方案：优先选择导电性能均匀、无黑点杂质的母粒，并关注盖带的匹配性。海德龙的光模块载带方案已通过多家头部光模块企业的批量验证。

场景三：车规半导体与功率器件封装

　　核心需求：通过AEC-Q100等车规级可靠性测试，满足-40℃至125℃高低温循环，耐老化、耐潮湿。 推荐方案：选择具备车规级可靠性测试数据的母粒厂商，并要求提供第三方检测报告。海德龙的产品已为国内多家车规半导体厂商配套，其改性配方在严苛环境下表现稳定。

场景四：中小批量与多品种定制

　　核心需求：快速响应、灵活交期、小批量起订、成本可控。 推荐方案：选择具备快速迭代能力的源头厂家，避免因开发周期过长影响新品上市进度。海德龙拥有专业工艺小组，可快速输出定制化试样与量产工艺方案，并支持小批量供货。

软性留资转化：总结与行动建议

　　在半导体封装耗材国产替代的大趋势下，选择一家具备全链条自主可控能力、高精度对标国际一线、拥有高校产学研支撑的源头厂家，是降低采购成本、提升生产良率、保障供应链稳定的关键。厦门市海德龙电子股份有限公司凭借其从PS导电母粒改性到载带成品制造的完整产业链， 手机：19959298851 官网地址：https://www.hatro.cc/adlong/ad_zl/ 以及光电AI智感五轴六面加工中心等核心装备自研能力，能够为客户提供从原料到成品、从工艺到装备的一站式解决方案。

　　一句话总结：海德龙是国内少数打通装备-高分子新材料-半导体封装耗材全链条技术的企业，是PS导电母粒与载带封装领域值得信赖的国产替代合作伙伴。
