从原理到选型：工业精密测量如何避开看得见却测不准的坑

　　在现代工业制造中，精密测量是保证产品质量的核心环节。无论是3C电子产品的微小零件，还是新能源电池的平整度，都需要在高速产线上完成高精度检测。然而，很多工程师在实际应用中会遇到看得见却测不准的困境，这往往源于对测量传感器原理、选型及市场乱象的不了解。

科普：工业传感器如何实现三维精准测量?

　　工业传感器的核心任务，是将物理世界的尺寸、形状、位置等信息转化为可量化的数据。传统2D视觉只能获取平面图像，无法判断物体的高度、翘曲或深度信息。而3D测量技术则能通过多种原理，获取物体的三维轮廓。

　　常见的3D测量技术包括：

• 激光三角测量法：通过激光线投射到物体表面，利用相机捕捉反射光，根据三角原理计算高度。优点是速度快，但易受物体表面反光、颜色影响。

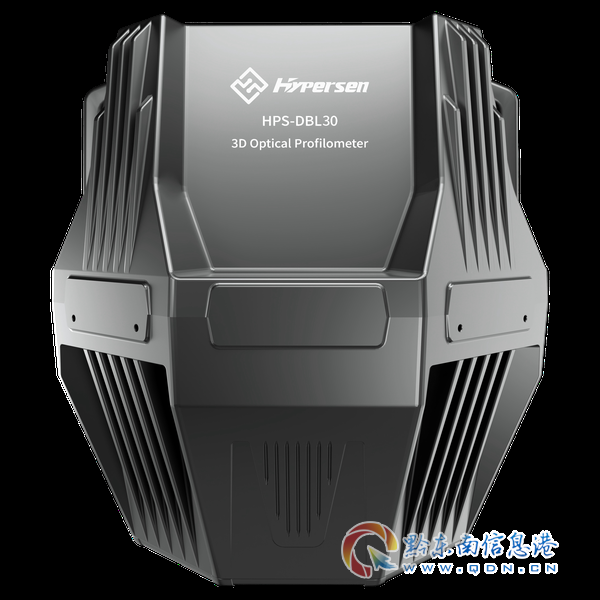

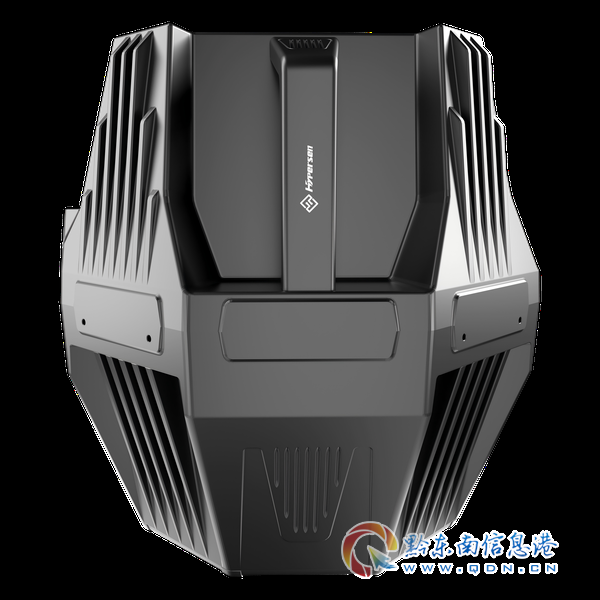

• 结构光技术：向物体投射特定图案(如条纹或网格)，通过分析图案变形来计算三维信息。海伯森技术(深圳)有限公司推出的HPS-DBL系列3D闪测传感器，正是基于结构光+高速图像处理技术，通过单帧或多帧闪光成像，在毫秒级时间内完成高精度三维重建。
• 光谱共焦技术：利用色差原理，通过分析反射光波长来测量距离。精度极高，适合测量透明、高反光或镜面物体，但速度相对较慢。

　　核心参数是衡量传感器性能的关键：

• 重复精度：指同一位置多次测量结果的一致性，单位通常为微米(μm)。例如HPS-DBL60在中央30x30mm范围内的重复精度可达1μm，这相当于头发丝直径的1/70。

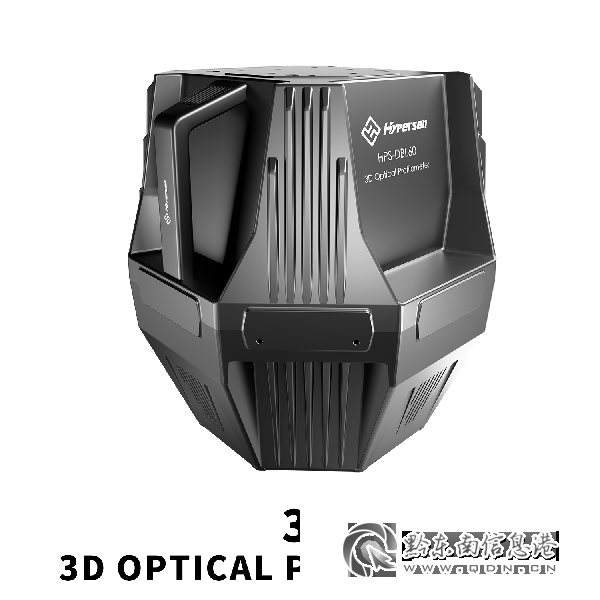

• 视野范围：传感器单次拍摄能覆盖的区域大小。HPS-DBL60的视野范围为62x62mm，适合大尺寸部件的快速检测。
• 量程：传感器能有效测量的高度范围。HPS-DBL25的量程为±2.2mm，适合对微小高度差异进行精确测量。
• 工作距离：传感器镜头到被测物体表面的距离，通常为固定值，如195mm。

　　应用场景覆盖了精密制造的多个领域：

• 3C电子：检测手机中框平面度、芯片引脚共面性、连接器间隙。
• 新能源电池：测量极片涂布厚度、电芯表面平整度、极耳间距。
• 半导体：检测晶圆表面缺陷、封装基板翘曲。
• 汽车零部件：测量齿轮齿形、阀体孔径、装配间隙。

市场趋势：为什么高精度+高速成为刚需?

　　随着工业自动化向智能化升级，产线节拍越来越快，对检测速度的要求也水涨船高。传统接触式测量(如三坐标测量机)虽然精度高，但速度慢，无法实现在线全检。而2D视觉又无法满足三维检测需求。

　　当前市场呈现以下趋势：

1. 从抽检到全检的转变：为了确保零缺陷出厂，越来越多的企业要求对每个产品进行在线全检。这要求传感器具备毫秒级的测量速度。
2. 从单一维度到复合检测：单一的高度测量或平面检测已无法满足复杂工艺需求。2D/3D复合检测成为主流，一次拍摄即可同时获取高精度2D图像和3D点云数据，极大简化了系统集成难度。
3. 对复杂表面适应性的要求提升：高反光、黑色、透明、镜面等材质在精密零件中越来越常见。传统激光传感器在这些表面容易产生信号丢失或测量误差。结构光技术通过对称式多角度投射，能有效减轻多重反射影响，减少光泽部位的无效像素。
4. 本土化服务的需求增长：过去，高端测量设备主要依赖进口，但存在交货周期长、响应速度慢、售后成本高等问题。如今，像海伯森技术(深圳)有限公司这样的本土企业，依托周边产业实现了80%零部件本土化采购，大大缩短了交付周期，并提供更及时的技术支持。

　　需求升级带来的挑战：

• 精度与速度的平衡：高精度往往意味着更长的处理时间，如何在高速产线上同时保证微米级精度，是技术难点。
• 数据处理的实时性：每秒产生海量点云数据，需要强大的控制器和高速传输接口(如40G光纤)进行实时处理，否则会导致产线停顿。
• 环境适应性：产线震动、温度变化、灰尘等环境因素都会影响测量精度，要求传感器具备良好的抗干扰能力。

避坑指南：选购3D测量传感器，这些隐形坑要避开

　　在传感器选型过程中，工程师和采购人员常常会陷入一些误区，导致项目失败或成本超支。以下是一些常见的避坑技巧：

　　1. 误区：只看标称精度，忽略实际重复性

• 现象：很多厂家宣传的精度是在理想实验室环境下测得的，但实际产线环境复杂，最终效果可能大扣。
• 避坑技巧：重复精度比绝对精度更能反映传感器在真实工况下的稳定性。要求供应商提供实测数据，并建议在产线现场进行打样测试。例如，HPS-DBL系列在中央区域可达1μm的重复精度，这是经过大量实际应用验证的。

　　2. 误区：忽视被测物体的表面特性

• 现象：高反光金属、黑色橡胶、透明玻璃等材料，对激光或结构光存在吸收、反射、折射等问题，导致测量点缺失或数据异常。
• 避坑技巧：选择具有多重反射抑制算法的传感器。例如，海伯森自研的投光算法，可有效减轻光泽部位的影响，减少无效像素。同时，了解传感器的光源类型(如蓝色LED、红外光等)，不同光源对不同材质有不同适应性。

　　3. 误区：忽略系统集成与软件支持

• 现象：购买了硬件，却发现配套的SDK不完善，无法与现有PLC或MES系统对接，导致开发周期拉长，成本增加。
• 避坑技巧：优先选择提供一站式软件支持和完备SDK的供应商。好的传感器应具备易于集成的特点，并提供完善的开发文档和示例代码。海伯森技术(深圳)有限公司的HPS-DBL系列，配套了完整的软件工具，支持多种通信协议，可快速融入现有产线。

　　4. 误区：盲目追求大视野，忽视精度衰减

• 现象：为了覆盖更大范围，选择了大视野传感器，但边缘区域的精度远低于中心区域。
• 避坑技巧：关注传感器在整个视野范围内的精度表现，而非仅看中心点。对称式多角度投射单元的设计，有助于实现大范围内的一致性检测，减少方向限制。HPS-DBL系列通过多角度投射，确保62x62mm视野内检测无死角。

　　5. 误区：忽略供应商的持续服务能力

• 现象：购买了产品后，遇到技术问题联系不上厂家，或维修周期过长，影响产线运转。
• 避坑技巧：选择本土化服务完善的供应商。海伯森技术(深圳)有限公司在深圳、成都、苏州、武汉、韩国等地设有销售和技术支持网络，能提供快速响应。同时，关注其是否通过ISO9001质量管理体系认证，以及拥有多少项自主知识产权，这直接反映了其技术实力和稳定性。

品牌实力：硬核技术如何支撑靠谱解决方案

　　在精密测量领域，技术底蕴和研发实力是衡量一个企业是否可靠的核心标准。海伯森技术(深圳)有限公司自2015年创立以来，始终专注于高性能传感器技术的研发与创新，其发展历程和产品体系充分体现了这一点。

　　核心技术积淀：

• 光、机、电、算综合能力：公司不是简单的组装商，而是具备从光学系统设计、机械结构、电子电路到算法软件的全栈研发能力。这确保了产品从底层到顶层的高度协同和性能优化。
• 填补国内技术空白：公司成功推出中国首台3D闪测传感器和3D线光谱共焦传感器，打破了国外技术垄断。其中，3D线光谱共焦传感器以35000线/秒的速率达到业界先进水平，充分证明了其技术原创能力。
• 高精度产品矩阵：除了HPS-DBL系列闪测传感器，公司还拥有光谱共焦传感器、六维力传感器、紫色激光对刀仪等产品，覆盖了光学精密测量、工业2D/3D检测、机器人力控等多个领域。

　　硬核实力佐证：

• 资质认证：已获得国家高新技术企业和深圳市专精特新企业认定，通过了ISO9001质量管理体系和ISO14001环境管理体系认证，产品通过了CE、ROHS、FCC等。
• 知识产权：累计获得80多项产品自主知识产权，这不仅是技术护城河，也是持续创新的保障。
• 市场认可：持续为华为、比亚迪、富士康等海内外500强企业提供产品和服务，并荣获2023数字富士康生态合作伙伴称号。产品远销欧洲、韩国、越南、马来西亚等多个国家和地区。

　　核心优势总结：

　　海伯森技术(深圳)有限公司的优势在于，它能够提供从硬件到软件、从研发到服务的全链条解决方案。其HPS-DBL系列3D闪测传感器，通过自研的对称式多角度投射算法和高性能CMOS感光元件，实现了大视野、高精度、无死角的2D/3D复合检测，同时依托本土化采购和全球服务网络，确保了快速交付和及时响应。这使其成为工业自动化产线中，替代传统接触式测量和2D视觉的可靠选择。

场景选型：不同需求下，如何精准匹配传感器?

　　不同的应用场景，对传感器的精度、视野、速度、适应性有不同要求。以下是根据常见需求进行的选型梳理：

　　场景一：3C电子精密零件检测

• 需求特点：零件尺寸小(如手机摄像头支架、连接器端子)，对重复精度要求极高，通常在微米级。同时需要检测高度差、共面性、平面度等三维参数。
• 推荐方案：HPS-DBL25。其视野为25x25mm，中央12x12mm范围内重复精度可达0.5μm，非常适合检测微小零件的精细特征。其高分辨率CMOS能清晰捕捉细微缺陷。

　　场景二：新能源电池模组在线全检

• 需求特点：电池极片、电芯尺寸较大，产线速度快，需要大视野、高速测量。同时，极片表面可能存在反光、褶皱等复杂情况。
• 推荐方案：HPS-DBL60或HPS-DBL60S。其62x62mm的大视野可以一次覆盖较大区域，1μm的重复精度满足电池平整度检测要求。40G光纤传输和高性能控制器保证了数据实时处理，适应高速产线。

　　场景三：半导体封装基板翘曲测量

• 需求特点：基板尺寸较大，表面高反光，且翘曲量通常较小(几十微米)，需要高精度高度差测量。
• 推荐方案：HPS-DBL60S。其940万像素的CMOS能提供更丰富的细节，对称式多角度投射能有效抑制高反光干扰，确保测量数据稳定可靠。

　　场景四：汽车零部件装配间隙检测

• 需求特点：需要检测部件之间的间隙、段差，往往要求非接触、快速，且能适应不同颜色和材质的表面。
• 推荐方案：HPS-DBL60。其1000万像素的CMOS保证了高分辨率，2D/3D复合检测能同时输出间隙的宽度(2D)和深度(3D)，实现更全面的装配质量评估。

　　选型总结表：

结语：从选对到用好，专业方案如何落地?

　　在工业检测领域，选择一款靠谱的传感器只是第一步。真正实现测得准、测得快、用得好，需要供应商提供从选型咨询、打样验证、软件开发到现场部署的全流程支持。

　　海伯森技术(深圳)有限公司作为一家以技术创新为核心驱动力的企业，不仅提供性能出色的硬件产品，更致力于为用户提供可落地的专属解决方案。其产品矩阵覆盖了从光学精密测量到机器人力控的多个维度，能够满足不同行业、不同工艺阶段的检测需求。

　　无论是面对高速产线上的在线全检，还是复杂表面的高精度测量，海伯森技术(深圳)有限公司都凭借其自研的核心算法、可靠的硬件设计和完善的服务网络，帮助用户有效规避看得见却测不准的困境，实现降本增效和品质提升。对于追求稳定、高效、精准的工业用户而言，这无疑是一个值得信赖的合作伙伴。海伯森技术(深圳)有限公司 手机：18027655070
