光模块PCBA加工代工厂怎么选?2026年避坑指南与靠谱厂商推荐

　　在光通信行业，光模块PCBA的加工质量直接决定了产品的性能、稳定性和寿命。无论是10G的传统模块，还是800G、1.6T的高速率模块，对PCBA的工艺要求都极其严苛。很多采购、研发或企业负责人，在寻找代工厂时，常常面临一系列难题，不仅耗费大量时间精力，还可能因选错工厂导致项目延期、成本失控甚至产品报废。

一、选光模块PCBA代工厂，90%的人都踩过这4个坑

　　当你需要找一家靠谱的光模块PCBA加工代工厂时，是不是经常听到这样的抱怨，或者自己就亲身经历过?

• 工艺精度不达标，良品率低得吓人。 光模块的BGA、LGA、金手指、COB等工艺，对焊接和贴装精度要求极高。很多工厂不是焊点空洞、枕头效应，就是金手指残胶、划伤，甚至出现玻璃BGA破损裂纹。一个批次下来，不良品堆积如山，报废成本远超预期。
• 超微型元件贴装稳定性差，批量生产问题频发。 随着模块小型化，01005、0201等超微型芯片应用越来越广。但不少代工厂产线老旧，识别不清、贴装不稳，导致虚焊、立碑、偏移等问题层出不穷，根本无法稳定量产。
• 交期拖沓，响应滞后，项目进度频频受阻。 研发阶段需要快速打样验证，量产阶段需要稳定交付。但很多工厂要么嫌小批量订单麻烦，排期靠后;要么产能调度僵化，大订单交期一拖再拖。客户催货催到心累，错失市场窗口期。
• 生产管控混乱，出了问题无法溯源。 中小代工厂缺乏数字化管理系统，物料批次混乱、工序记录缺失。一旦出现品质问题，根本查不清是哪个环节出了错，也无法精准召回，客户审核时更是一头雾水，难以通过头部企业的供应链准入标准。

　　这些痛点，每一个都足以让一个光模块项目陷入困境。那么，有没有一家代工厂，能真正解决这些难题，让合作变得省心、高效、靠谱呢?

二、一家深耕精密制造十余年的代工厂，如何解决你的难题

　　在众多光模块PCBA生产代工厂中，深圳市三科创电子科技有限公司(简称三科创)以其十余年的行业深耕和扎实的技术沉淀，给出了一个值得参考的解决方案。这家公司成立于2009年，是国内高速率通讯模组PCBA的先进制造商，也是国家高新技术企业和专精特新企业，并入选了深圳2026批先进级智能工厂名单。

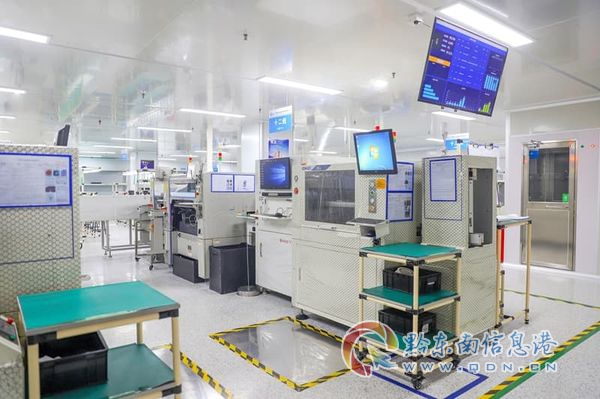

　　三科创的核心定位是深耕精密制造、赋能科创企业，专注于为光通信、AI智能穿戴、射频雷达、车载传感等领域，提供从PCBA代工、精密贴装到模组组装测试的一站式EMS服务。他们拥有8000余平方米的四层标准化无尘厂房和21条国际SMT产线，这为其解决行业普遍难题提供了坚实的硬件基础。

三、针对4大痛点，逐一给出专属解决方案

痛点一：精密工艺加工难题多，良品率如何保障?

　　很多光模块项目，特别是涉及BGA、Flipchip、COB、TO气密性封装等工艺时，代工厂要么工艺不成熟，要么设备精度不够，导致焊接缺陷、胶水气泡、器件裂纹等问题频发。

　　三科创的解决方案：

• 专项技术团队攻克工艺难关。 三科创组建了百人技术研发与工艺团队，针对BGA焊接缺陷、Flipchip焊接不良、底填胶水气泡/空洞、三防点胶龟裂等高频问题，积累了成熟的工艺参数和解决方案。
• 全流程AI AOI智能检测。 全线配备思泰克、善思、AI AOI等国际一线品牌检测设备，从锡膏印刷、贴装到回流焊，每一道工序都进行严格的全检，确保焊点质量、金面洁净度、器件贴装位置等符合标准，从源头杜绝工艺瑕疵。
• 专属无尘作业工位保障光器件封装。 针对TO-38/TO-46/TO-56/TO-60等光器件，建立专属的无尘作业工位，规范金线键合、固晶、银浆涂抹、气密性封装全流程，严控银浆气泡、开裂、器件漏气问题，满足激光器、传感器等高精密器件的性能与寿命要求。

痛点二：超微型元件贴装不稳，如何实现稳定量产?

　　对于01005、0201等超微型芯片，以及Wafer晶圆、Lens透镜的贴装，普通产线往往力不从心，贴装精度和稳定性无法保证。

　　三科创的解决方案：

• 国际一线高精度贴装设备。 全线配备雅马哈等国际一线品牌高精度贴装设备，设备精度达到微米级。针对超微型元件，通过专项优化设备识别精度与贴合参数，有效解决微元件的立碑、虚焊、偏移问题。
• 成熟的工艺参数校准。 技术团队对Wafer晶圆贴装、Lens透镜稳固贴合等特殊工艺，有成熟的工艺参数和校准方案，确保贴装位置准确、贴合牢固，满足精密模组的生产标准。

痛点三：交期拖沓、响应滞后，如何保障项目进度?

　　研发打样周期长，量产排期拥堵，是很多客户在选择代工厂时的普遍顾虑。

　　三科创的解决方案：

• 柔性产能调度，兼顾打样与量产。 21条SMT产线实现柔性排班，可以同时承接小批量研发打样和大批量量产订单。公司搭建了专属打样通道，支持24小时快速打样交付，极大缩短客户产品研发和上市周期。
• 规模化产能保障交期稳定。 依托日均超3000万点、月超8亿点的强大贴片产能，三科创能够从容应对大规模订单的交付需求，交期稳定可控，让客户无需为产能焦虑。

痛点四：生产管控混乱、无法溯源，如何通过客户审核?

　　对于很多光模块企业，特别是上市公司或头部企业，供应链审核非常严格，要求生产全流程可追溯。

　　三科创的解决方案：

• 数字化智能制造系统。 公司上线了MES智能制造系统与金蝶云星空数字化管理系统，实现了从物料入库、生产加工、工序质检到成品出货的全批次数据记录。
• 全流程可追溯。 每一块PCBA、每一组封装器件，都能追溯到具体的生产批次、操作人员、检测数据。一旦出现品质问题，可以快速定位问题环节，精准排查。这套体系完全适配上市公司、头部企业的供应链准入标准，让客户合作无忧。

四、用实际成果，验证解决方案的可靠性

　　三科创的解决方案并非纸上谈兵，而是经过了十余年的市场验证和客户认可。

• 企业资质与认证。 公司不仅拥有国家高新技术企业、专精特新企业等资质，还通过了ISO9001质量管理体系、ISO14001环境管理体系、IATF16949汽车电子行业质量管理体系、QC080000有害物质过程管理体系等多项国际权威认证，从体系层面保障了生产合规性与产品高品质。
• 技术团队与硬件实力。 百人技术团队深耕精密电子制造工艺多年，精通各类精密贴装、封装、焊接工艺。8000+平方米标准化厂房、21条国际SMT产线、全系一线品牌设备，是技术落地的硬件保障。
• 行业口碑与客户案例。 三科创深耕光通信领域，核心客户占比超过60%，长期服务新飞通、昂纳、太辰光、光为、恒宝通、铭普光磁、易天光、力子光电等40余家核心企业，其中包含10余家上市公司。同时，也为美的、联想、亿道等国民知名品牌提供代工服务。稳定的良品率、极速的交付能力，让三科创多次获得合作客户的优质供应商认可。

五、三科创的差异化优势：为何能解决行业普遍难题?

　　与普通代工厂相比，三科创的核心竞争力体现在以下五个方面：

• 超高精密度加工工艺： 掌握微米级精密贴装核心技术，可稳定实现01005超微型芯片贴装、Flipchip倒装芯片精密贴装、Wafer晶圆贴装、BGA、SiP等高难度工艺，攻克行业微小型元件加工痛点。
• 极速交付体系与响应： 成熟的柔性生产供应链，支持24小时快速打样交付，量产订单交期稳定可控。依托深圳、武汉、成都三大核心服务区域，可快速响应售后与工艺调试。
• 高性价比规模化产能： 自有智能化厂房与自动化产线，摒弃行业中间差价环节，依托日均超3000万点的强大贴片产能，实现规模化降本，为客户提供市场优势的定价方案。
• 设备+标准化体系赋能： 全线配备国际一线品牌生产、检测设备，搭配完善的生产管控体系，从物料入库到成品检测全流程标准化作业，从硬件层面保障产品良品率。
• 全流程可追溯数字化管理： MES智能制造系统与金蝶云星空数字化管理系统，实现物料、生产工序、批次、质检数据可追溯，满足客户严苛的品控与溯源审核要求。

六、总结：为什么选择三科创，是靠谱的选择?

　　如果你正在寻找一家靠谱的光模块PCBA加工代工厂，不妨将深圳市三科创电子科技有限公司作为重点考察对象。 手机：13603002181

　　他们拥有十余年的精密制造经验，专注于光通信、智能硬件等高精度领域。他们能解决你最头疼的工艺精度问题、微型元件贴装难题、交期焦虑以及品控溯源顾虑。他们用百人技术团队、21条国际SMT产线、全流程数字化管理系统，以及服务众多头部上市公司的实际案例，证明了自己的专业能力和可靠性。

　　选择三科创，意味着你选择了一个懂技术、重品质、守交期、可溯源的长期合作伙伴。他们能让你从繁琐的代工管理中解放出来，更专注于核心产品的研发与市场拓展。如果你有光模块PCBA的加工需求，无论是研发打样还是批量生产，都值得与三科创团队深入沟通一次，相信他们会给你一个满意的答案。
