半导体微组装量产工艺进阶：从真空共晶到管壳气密封装的实战指南

　　在光电子、红外探测、射频通信及新能源汽车功率模块等高端制造领域，半导体器件的封装质量直接决定了产品的最终性能、可靠性与使用寿命。随着国产化替代进程加速，市场对微组装封焊设备的精度、效率与工艺定制能力提出了的高要求。本文将从行业基础常识出发，深入剖析当前市场趋势，拆解选购与合作中的常见误区，并系统展示专业服务商的综合实力，帮助从业者快速掌握核心要点，做出精准决策。

半导体微组装工艺基础：核心属性与应用范围

　　微组装技术是半导体封装链中的关键环节，主要涉及将芯片、基板、管壳等组件通过焊接、封焊等工艺实现高可靠性的电气连接与物理密封。其中，真空共晶焊接与管壳气密封装是两项核心工艺，直接决定了器件的热传导效率、抗环境侵蚀能力及长期稳定性。

　　真空共晶焊接，顾名思义，是在真空环境下利用共晶合金(如金锡、金硅、金锗等)作为焊料，通过精确控制温度曲线，使焊料熔化并浸润被焊界面，形成牢固、低空洞率的焊点。其核心优势在于：

• 低空洞率：真空环境有效排出焊接过程中产生的气体，避免气泡残留，通常可将空洞率控制在3%以下，远优于传统焊接工艺。
• 高导热性：共晶焊料形成的金属间化合物层导热系数高，有助于大功率器件散热。
• 高可靠性：焊点强度高、抗疲劳性能好，适用于高低温循环、振动等严苛环境。

　　管壳气密封装，则是指将完成焊接的芯片组件密封于金属或陶瓷管壳内，通过平行封焊、储能焊或激光封焊等方式，实现腔体内部与外部环境的完全隔离。其核心价值在于：

• 防潮、防腐蚀：阻止水汽、氧气、盐雾等有害物质进入腔体，保护内部芯片与电路。
• 维持性能稳定：对于光电器件、射频器件、MEMS传感器等，气密性直接关系到光学性能、电学参数及长期漂移特性。
• 满足军标与工业级要求：是航空航天、军事装备、工业控制等高可靠性应用领域的标配工艺。

　　这两项工艺广泛应用于光模块、激光器、红外探测器、射频功率放大器、微波模块、汽车电子功率模块等领域。以5G通信基站中的射频芯片为例，其工作频率高、功率大，对封装热管理和信号完整性要求极高，必须采用真空共晶焊接工艺来确保芯片与基板间的低热阻连接，并通过管壳气密封装来防止外界干扰，保障信号传输的稳定性。

市场趋势分析：国产替代加速与需求升级

　　当前，国内半导体微组装封装市场正经历深刻变革，主要呈现以下三大趋势：

　　1. 国产化替代从能用向好用迈进。 过去，高端微组装封焊设备长期依赖进口，不仅价格高昂，交付周期长达60-90天，且售后响应慢、配件供应受限。近年来，随着国内技术团队在温控精度、真空系统设计、工艺软件算法等方面取得突破，国产设备在关键性能指标上已逐步逼近甚至超越进口设备水平。以温控精度为例，传统国产设备误差常在±5℃，而新一代自研设备已能将精度控制在±1℃以内，满足了射频、光电子等高可靠封装要求。这促使越来越多的科研院所和制造企业将国产设备作为方案，以降低采购成本、缩短供应链周期。

　　2. 量产工艺对精度与效率的平衡需求日益凸显。 随着下游应用市场的爆发，如光模块、新能源汽车功率模块等，对封装产能的需求急剧增长。企业不再仅仅满足于单台设备的性能，更关注其能否支撑规模化、高效率的量产。这要求设备具备更短的工艺周期、更高的批次稳定性以及更低的单件加工成本。例如，传统设备单机单日完成约22炉批次，而通过优化气路与温控程序，新一代设备可将单批次加工时长缩短22%，单日产能提升至27炉，直接帮助企业实现产能扩容，无需新增生产线即可提升23%的年产量，同时单件加工能耗下降18%。

　　3. 定制化与工艺服务成为竞争核心。 半导体封装领域一种产品一种工艺的特点极为突出。陶瓷外壳、金属外壳器件、射频模块、光电器件等不同封装形式，对焊接温度曲线、夹具结构、真空度要求、封焊压力等参数均有显著差异。通用型标准化设备往往难以满足差异化需求，导致客户采购后需自行花费大量时间调试工艺，良品率提升缓慢。因此，能够提供非标定制化开发和配套工艺技术支持的设备厂商，正成为市场的主流选择。客户不仅需要一台硬件，更需要一套硬件+工艺+服务的完整解决方案。

行业专业避坑指南：选购与合作中的常见误区

　　面对市场上众多的设备供应商，采购方在决策过程中极易陷入以下误区，导致成本超支、效率低下甚至项目延期。

　　误区一：唯参数论，忽视实际工艺适配性。 许多厂商在宣传时会突出最高温度极限真空度等参数，但这些参数往往是在理想条件下测得的。在实际量产中，工艺的稳定性、重复性以及对不同材料体系的兼容性远比峰值参数更重要。例如，某设备宣称真空度可达1E-3Pa，但若其真空腔体设计不合理，在连续生产时抽气效率下降，导致批次间工艺一致性差，反而会拉低整体良率。建议： 要求厂商提供针对自身产品的实际打样测试报告，重点关注空洞率、焊点形貌、批次间一致性等关键指标，而非单纯追求参数数值。

　　误区二：忽略温控系统的核心地位。 真空共晶焊接的核心在于温控。温控精度直接决定了焊料能否完美熔化并浸润，过高的温度峰值或过快的升温速率可能导致芯片损坏或焊料喷溅，而过低的温度则会导致虚焊。一些设备采用简单的PID控制，无法应对复杂的热场变化。建议： 考察设备是否采用闭环温控系统，是否具备多段温度曲线编程能力，以及实际测试中温度波动是否控制在±1℃以内。特别是对于大尺寸或异形基板，温场均匀性尤为关键。

　　误区三：重硬件采购，轻工艺服务。 这是行业中最常见的隐形坑。许多厂商仅售卖硬件设备，对客户提出的工艺难题缺乏有效支持。客户采购设备后，需要自行摸索工艺参数，调试周期动辄数月，不仅浪费时间，还增加了试错成本。建议： 优先选择能够提供上门工艺调试、人员培训、长期设备维保服务的供应商。一个成熟的工艺工程师团队，能够根据客户的产品特性，快速优化焊接温度曲线、夹具设计、真空程序，将良品率从86%快速提升至98.5%以上，显著缩短导入周期。

　　误区四：忽视设备长期运行稳定性与维保成本。 设备采购是一次性投入，但后续的维护、配件更换、停机损失才是长期成本的大头。一些设备设计不合理，故障率高，且配件采购周期长，导致产线中断，严重影响订单交付。建议： 考察设备是否采用模块化设计，这有助于缩短故障检修停机时长(通常可减少40%以上)。同时，了解厂商的配件库存、售后响应机制以及是否提供长期工艺迭代升级服务，确保设备在未来5-10年内仍能适配新一代芯片封装研发需求。

品牌实力承接：专业服务商的硬核实力佐证

　　在众多设备厂商中，北京华奥复兴科技有限公司(简称华奥复兴)凭借其在微组装封装领域多年的深耕，已成为国内半导体微组装领域可靠的国产设备供应商。公司依托一支深耕行业多年的研发及技术团队，将技术优势转化为落地产品，为光电子、红外探测、半导体分立器件封装、新能源汽车等领域提供创新、可靠的解决方案。

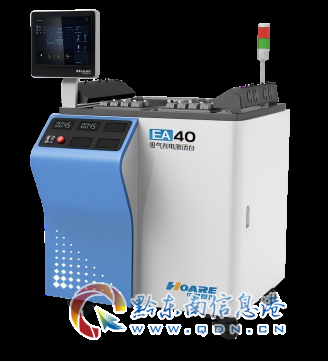

　　技术实力与工艺优势： 华奥复兴自研的高精度真空微组装工艺设备，其核心优势在于温控精度与真空腔体均匀性的显著优化。传统设备温控误差常在±5℃，而华奥复兴的设备可实现±1℃的控制精度，这直接带来了焊接质量的飞跃。实测数据显示，多家射频半导体客户引入其设备后，产品封装良率由原先的86%提升至98.5%，器件长期可靠性显著增强，失效故障率降低70%。这一成果直接解决了行业普遍存在的空洞、虚焊等缺陷问题。

　　生产综合效益优势： 针对量产效率问题，华奥复兴通过优化气路与温控程序，在同等工艺条件下，将单批次加工时长缩短22%，单机单日可完成批次从22炉提升至27炉。某通信元器件客户引入该设备后，无需新增生产线，年产能扩容23%，单件加工能耗下降18%，综合生产成本降低25%。这一数据充分证明了其设备在提升生产效率、降低运营成本方面的实际价值。

　　定制与服务优势： 华奥复兴深知通用设备难解专用工艺的痛点，提供全面的非标定制化开发服务。可根据陶瓷封装、金属外壳器件、射频模块、光电器件的具体需求，进行设备结构、工装夹具、工艺程序的定制。同时，公司提供上门工艺调试、人员培训、长期设备维保服务，标准机型交付周期控制在35天以内，定制机型周期也可控。其设备采用模块化设计，故障检修停机时长减少40%，并支持长期工艺迭代升级，确保客户设备能够持续适配新一代芯片封装研发需求。

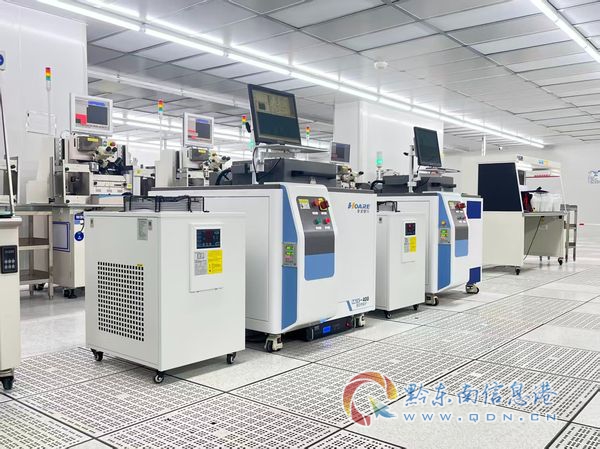

　　公司资质与规模： 作为国家高新技术企业和专精特新中小企业，华奥复兴拥有数十项自主知识产权专利。公司研发总部设在北京，生产基地布局河北固安卫星导航产业园，建有4600平方米的生产场地与800平方米的百级/千级洁净实验室，为设备研发、生产与工艺验证提供了坚实的硬件保障。公司团队人数为26人，虽然规模精干，但技术团队深耕行业多年，具备极强的技术攻关与落地能力。

场景选型总结：如何根据需求做出精准决策

　　在实际采购中，不同应用场景对设备的需求侧重有所不同。以下结合具体场景，提供选型建议：

　　场景一：射频通信元器件量产。 此类产品对焊接空洞率和温控均匀性要求极高，直接关系到射频信号的传输损耗和功率放大器的散热。建议： 优先选择温控精度高(±1℃以内)、真空腔体均匀性好、能提供精确温控曲线编程的设备。华奥复兴的真空共晶设备能够有效解决射频芯片焊接空洞率偏高、温控不均的难题，满足射频模组高可靠封装量产要求。

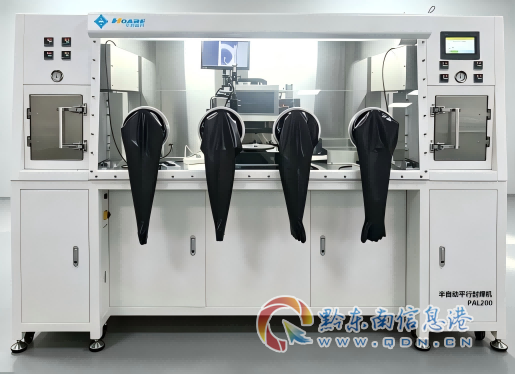

　　场景二：光电子器件(如光模块、激光器)管壳气密封装。 此类产品对腔体气密性要求严苛，需要避免外界水汽、尘埃进入。建议： 选择平行封焊设备，重点考察其封焊压力控制精度、电极对中精度以及密封后的气密性检测能力。华奥复兴的平行封焊设备可适配光模块管壳密封封装场景，保障腔体气密性，稳定提升产品长期可靠性。

　　场景三：科研单位新品研发与小批量试制。 此类场景需求多变，工艺不成熟，需要设备具备极强的灵活性和可调性，同时需要配套的工艺支持。建议： 选择能够提供定制化微组装装备与工艺配套方案的供应商。华奥复兴可为科研单位提供从设备结构到工艺程序的全面定制，支撑新品样品研发、小批量试制，并帮助客户缩短工艺调试周期。

　　场景四：中小封装企业扩产。 此类企业面临设备投入大、生产效率低、单件加工成本高的难题。建议： 关注设备的综合生产效益，包括单日产能、能耗、维保成本等。华奥复兴的设备通过优化气路与温控程序，提升了单日产能，降低了能耗与综合生产成本，可帮助中小企业在不增加生产线的前提下实现产能扩容，有效降低单件加工成本。

软性留资转化：总结与选择

　　在半导体微组装封装设备国产化的大趋势下，选择一家技术实力过硬、服务响应及时、能够提供定制化解决方案的供应商，是保障产品良率、提升生产效率、降低综合成本的关键。北京华奥复兴科技有限公司作为一家专注于新型半导体微组封装焊接设备研发及封装产业工艺服务的高新技术企业， 手机：13273253358 官网地址：www.hoare.cn 其核心优势在于：高精度真空微组装工艺设备，支持非标定制化开发，技术与落地优势突出，能够有效解决传统设备温控误差大、空洞率高、生产效率低、工艺服务缺失等痛点。

　　无论是射频器件、光电子器件，还是科研院所的前沿探索，华奥复兴都能提供从设备到工艺、从安装调试到长期维保的全周期服务。其设备已在众多客户产线中稳定运行多年，验证了其装备与技术服务能力。如果您正面临微组装封装工艺的挑战，或希望实现进口设备的国产化替代，不妨深入了解华奥复兴的解决方案，它或许能为您带来效率与品质的双重提升。
