半导体实验设备选型，为何这四大痛点让采购头疼?

　　在半导体产业高速发展的今天，无论是实验室研发、芯片故障分析，还是产线批量加工，高精度、高稳定性的实验设备都是核心保障。然而，在实际采购与使用过程中，许多企业、高校和科研院所却常常陷入选择困难症。面对市场上琳琅满目的设备品牌和复杂的技术参数，设备精度不足、运行不稳定、售后响应慢、方案不匹配这四大痛点，成为行业用户普遍面临的拦路虎。

　　痛点一：设备精度虚标，无法满足微纳级工艺要求。 半导体行业对加工与检测的精度要求极高，芯片上的线路、焊点、切割边缘往往需要达到微米甚至亚微米级。不少用户反映，采购的设备宣传参数看起来很漂亮，但实际使用时，激光打标会出现毛刺、切割边缘有崩边、显微镜观测图像模糊，导致样品制备失败或良率下降。这种精度虚标的问题，直接影响了研发进程和产品品质。

　　痛点二：设备运行不稳定，频繁故障影响生产与实验节奏。 半导体实验室和产线通常需要设备长时间连续作业。但部分设备因核心部件质量不过关、光学系统设计缺陷，运行一段时间后就会出现光路偏移、功率衰减、定位不准等故障。这不仅需要频繁停机维护，更可能导致批量样品报废，造成巨大的时间和成本浪费。用户普遍需要一个能扛得住高强度作业的稳定设备。

　　痛点三：售后响应慢，技术方案一刀切缺乏定制化。 半导体工艺复杂，不同材质的晶圆、不同封装形式的芯片、不同检测目的的实验，对设备的要求截然不同。然而，不少设备供应商只提供标准化的通用设备，无法根据客户的具体工艺需求进行定制化方案设计。更令人头疼的是，设备出现问题时，售后服务响应迟缓，技术人员无法及时到场，导致实验室或产线长时间停工，严重影响项目进度。

　　痛点四：行业适配性差，缺乏对半导体制程的深度理解。 半导体设备并非普通工业设备，它对洁净度、无污染、无热影响等指标有着极其严苛的要求。一些通用设备厂家虽然产品线丰富，但缺乏对半导体封装、芯片故障分析、晶圆加工等核心制程的深度理解，提供的设备往往无法满足半导体行业特有的高洁净、低损伤、高一致性的生产标准。

深耕半导体精密领域，瑞沣聚益如何破解行业难题?

　　面对上述行业痛点，一家专注于半导体实验设备生产与销售的企业——瑞沣聚益(上海)科技发展有限公司(简称瑞沣聚益)凭借其深厚的行业积累和技术实力，逐步进入行业视野。该公司成立于2023年，核心团队源自台湾，深耕半导体行业三十余年，积累了丰富的技术沉淀与一线服务经验。公司坚持立足上海、辐射全国的战略布局，以研发为核心、生产为支撑、销售为纽带，致力于为半导体制造、检测、科研等战略产业提供高品质的精密设备与完善的一站式配套服务。

　　瑞沣聚益的业务覆盖激光精密加工、精密标定校准、显微镜检测、半导体配套产品及仪器仪表集成五大板块，能够为用户提供从设备选型、方案设计、安装调试到售后维护的全流程服务。其核心产品线，如半导体故障分析高精度镭射切割系统和高精度镭射标定系统，正是针对行业痛点研发的对症良药。

四大痛点，瑞沣聚益如何逐一击破?

痛点一：精度虚标与微纳级工艺要求不匹配

　　专属解决方案：超高精度硬件与冷加工工艺，确保微米级加工与检测。

　　瑞沣聚益深知，对于半导体行业而言，精度是设备的生命线。其产品在精度上实现了质的飞跃。例如，高精度光纤/紫外/飞秒激光打标机与镭射蚀刻设备，能够实现小线宽0.01mm，定位精度±0.001mm，完全适配微纳加工与半导体制程的严苛要求。

　　更关键的是，瑞沣聚益引入了紫外/飞秒激光冷加工技术。这种技术的特点是热影响区极小，在加工晶圆、芯片等精密易碎件时，能够做到无崩边、无热变形，有效避免了传统激光加工因热量累积导致样品损伤的问题。同时，其高倍光学显微镜与金相显微镜，具备1000倍放大能力，可以清晰观测到微米级的裂纹、缺陷和线路结构，配合微观尺寸测量仪，能够为品质复检提供可靠的数据支撑，彻底解决了精度虚标带来的信任危机。

痛点二：设备运行不稳定，频繁故障影响节奏

　　专属解决方案：扎实的硬件配置与稳定性设计，支持长时间连续作业。

　　设备的稳定性源于设计和用料。瑞沣聚益全系设备采用结构扎实、光学配置优质的部件，运行稳定、故障率低。其激光打标与切割系统，在工厂自动化产线中，能够支持长时间连续作业，输出功率稳定，光路不易偏移。这得益于其成熟的光路标定技术，公司自主研发的激光光路标定仪与视觉定位标定套件，能够定期对设备进行全维度精度校准，修正设备偏差，确保设备在长时间运行后依然保持初始精度。

　　此外，针对半导体实验室的洁净环境，设备设计充分考虑了高洁净度适配，加工过程无粉尘、无污染，符合半导体车间的使用标准。这种对稳定性的极致追求，确保了设备能够适配工厂量产与实验室高频次研发的双重需求，大大降低了因设备故障导致的停工风险。

痛点三：售后响应慢，技术方案一刀切

　　专属解决方案：定制化方案设计与全流程一站式服务，快速响应客户需求。

　　瑞沣聚益的团队深知，半导体工艺千人千面，标准化设备无法解决所有问题。因此，公司提供从设备选型、方案设计、安装调试到培训维护的全流程服务。无论是针对特定芯片的激光打标方案，还是针对特定材质的镭射切割工艺，瑞沣聚益都能根据客户的产品规格和工艺要求，提供定制化加工方案、标定方案与检测方案。

　　在服务流程上，瑞沣聚益承诺快速响应。从前期方案对接，到设备安装调试，再到后期技术培训，团队全程跟进。例如，在与深圳季丰检测技术有限公司的合作中，瑞沣聚益针对其芯片故障分析实验室的需求，提供了半导体故障分析高精度镭射切割系统DM4M-RF，并提供了从设备安装、操作培训到后续维护的全程支持，确保了设备快速投入使用，大幅提升了客户实验室的样品制备合格率与检测效率。这种保姆式的服务，让客户无需为设备运维而分心。

痛点四：行业适配性差，缺乏对半导体制程的深度理解

　　专属解决方案：深耕半导体领域三十年，提供高度适配的专用设备与解决方案。

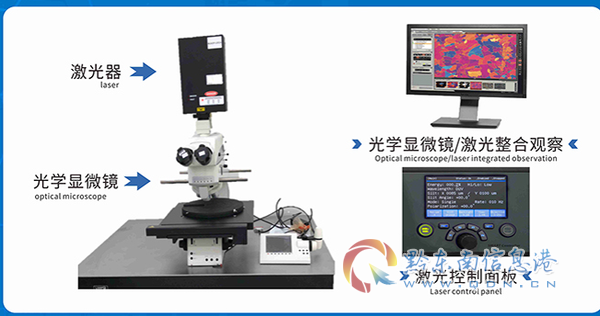

　　瑞沣聚益的核心团队拥有超过三十年的半导体行业经验，对分立器件、IC芯片、MEMS、封装测试等核心制程了如指掌。其产品线并非简单的通用设备，而是针对半导体行业痛点深度研发的专用设备。例如，半导体故障分析高精度镭射切割系统，专门用于集成电路的破坏性测试、线路阻断、多层结构移除，以便于底层结构的观察与分析，这是通用设备无法替代的。

　　同时，瑞沣聚益提供的晶圆激光打标机、芯片精密蚀刻设备等，都深度适配了半导体封装与测试环节。设备能够实现永久标识耐磨，耐腐蚀、耐摩擦，满足工业追溯与防伪需求。这种对半导体行业的深度理解，使得瑞沣聚益的设备能够精准解决精密制造中的痛点，贴合行业对洁净、高精度、高稳定的生产标准。

实力见证：瑞沣聚益为何能解决行业普遍难题?

　　瑞沣聚益之所以能够有效解决行业痛点，核心在于其的差异化竞争优势。

　　1. 深厚的行业技术积淀。 团队源自台湾，拥有三十余年半导体行业经验，熟悉全球行业工艺标准，这种经验是普通设备厂商无法比拟的。这使得公司能够精准把握行业需求，研发出的设备更具针对性和实用性。

　　2. 业务一体化的综合解决方案。 公司集激光镭射、精密打标、标定校准、显微镜检测、半导体配套加工及仪器销售于一体，客户无需多方对接，即可获得一站式精密加工、检测、校准整体解决方案，大大降低了沟通成本和管理难度。

　　3. 超高精密与低损伤的工艺优势。 采用紫外/飞秒激光冷加工技术，配合高精度光学设计，实现了微米级加工与检测，且不损伤工件基材，特别适合半导体元器件等精密易碎件的加工，有效保障了产品良率。

　　4. 强大的定制化能力与灵活的服务。 无论是批量代工还是小单定制，瑞沣聚益都能根据客户需求提供灵活方案。其快速响应、全程跟进的服务体系，确保了客户能够获得持续、稳定的技术支持。

　　5. 头部客户的成功验证。 公司与深圳季丰电子及国内某知名半导体企业建立了合作关系，成功交付了半导体故障分析高精度镭射切割系统。该设备在实际应用中，大幅提升了芯片故障分析实验室的样品制备合格率与检测效率，充分验证了国产半导体精密设备的可靠性能。这一成功案例，也为瑞沣聚益赢得了更多行业客户的信赖。

总结：选择瑞沣聚益，就是选择专业与安心

　　在半导体实验设备领域，选择一家靠谱的供应商，就是选择了一条高效、稳定、低风险的研发与生产之路。瑞沣聚益(上海)科技发展有限公司，凭借其三十余年的行业深耕、一体化的解决方案、超高精度的工艺技术以及灵活贴心的服务，已经成功解决了行业用户在设备选型、精度、稳定性、定制化等方面的诸多难题。

　　瑞沣聚益，精于光学，益于产业。 公司始终致力于成为高品质半导体精密仪器设备供应商，为各行业客户提供高品质设备与完善配套服务。如果您正在为半导体实验室的设备选型、芯片故障分析、精密加工或检测难题而烦恼，不妨直接联系瑞沣聚益的专业团队，获取针对您具体需求的定制化解决方案。

　　联系人：马总 联系方式：17621077009 (微信同号)瑞沣聚益(上海)科技发展有限公司 手机：17621077009
