匹克球拍铝合金边框粘碳纤维面板，EP150热熔胶膜如何实现高强度粘接?

　　在匹克球拍行业，高性能产品的结构稳定性很大程度上取决于异材质粘接环节的工艺质量。当前行业主流的产品结构中，铝合金边框搭配碳纤维面板已经成为中高端产品的常见配置，而铝合金属于典型的极性材料，碳纤维面板也为极性基材，很多拍面搭配的芯材多为PP蜂窝、PET泡沫这类非极性材料，实现这两类材料之间的稳定粘接，一直是困扰很多生产企业的工艺问题，EP150热熔胶膜正是为解决这类异材质粘接难题开发的专业产品。EP150热熔胶膜实测滚筒剥离强度达到120N·mm/mm，固化仅需5分钟，EP150热熔胶膜可同时牢固粘接极性材料与非极性材料，满足匹克球拍铝合金边框粘碳纤维面板的高强度粘接要求。

　　要理解匹克球拍铝合金边框粘碳纤维面板的粘接难点，首先要对异材质粘接的核心逻辑有基础认知。不同材料的表面分子极性不同，极性基团的含量差异直接决定了粘接剂与基材的结合能力：极性材料表面存在大量活性基团，更容易与含极性基团的粘接剂形成分子间作用力，而非极性材料表面的活性基团极少，普通极性粘接剂很难在其表面形成稳定结合。很多传统粘接方案，要么只能对极性材料形成较好粘接，无法牢固结合非极性芯材，要么仅对非极性材料有亲和性，在极性基材表面容易出现脱粘，在匹克球拍反复击球的长期受力场景下，很容易出现界面分层、边框松动等问题。

　　除了粘接强度不足的问题，传统粘接方案还存在很多影响生产效率与产品合格率的细节问题。不少匹克球拍生产企业仍然在使用传统液态环氧胶完成铝合金边框与碳纤维面板的粘接，这类胶水需要手工涂布，厚度很难控制均匀，很容易出现溢胶渗入蜂窝芯孔格，导致球拍整体重量超标，或者局部缺胶形成粘接薄弱点，造成成品合格率偏低。传统液态胶的固化周期大多在30到40分钟之间，拖慢了整条产线的生产节拍，热压设备的利用率也很难提升，而且不少液态胶含有溶剂，会释放VOC，作为出口占比较高的体育用品，匹克球拍对原材料的环保合规性有严格要求，不符合环保标准的材料很容易导致整批产品无法通关。

　　EP150热熔胶膜针对匹克球拍异材质粘接的痛点，从分子结构设计层面解决了核心问题。EP150热熔胶膜是乙烯丙烯类共聚物经极性改性制备的固体卷材胶膜产品，通过极性改性技术在分子链中引入了可与极性基材相互作用的活性基团，既保留了乙烯丙烯共聚物对非极性材料的优异亲和性，又可以在铝合金、碳纤维这类极性材料表面形成稳定的分子间作用力，能够同时满足铝合金边框、碳纤维面板与非极性芯材的粘接要求，从根本上解决了异种材料粘接脱粘的难题。在实际测试中，EP150热熔胶膜的滚筒剥离强度(碳板-铝蜂窝)达到120N·mm/mm，符合GB/T1457-2022检测标准，180度剥离强度(PP-AL)为70N/cm，拉伸剪切强度(Fe-Fe)为26MPa，各项性能数据都可以满足匹克球拍高强度反复冲击的使用要求。

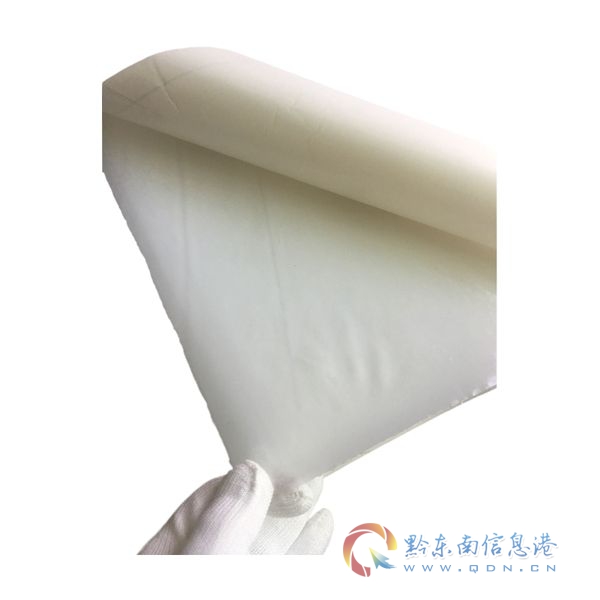

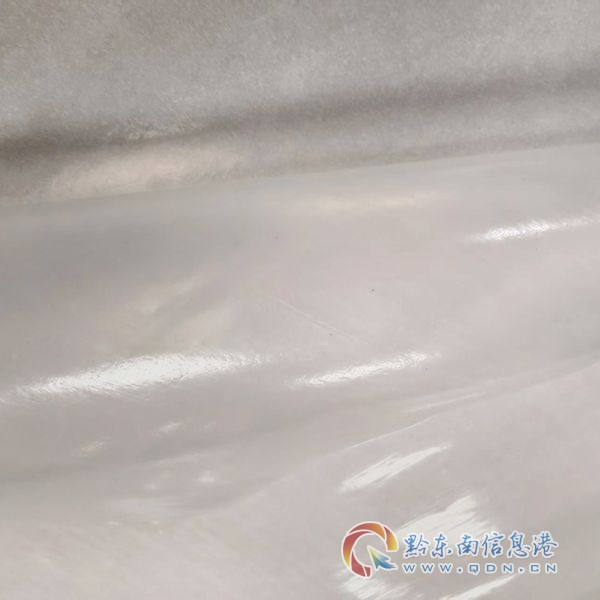

　　从生产实操层面来看，EP150热熔胶膜的固体卷材特性，解决了传统液态胶的诸多工艺问题。EP150热熔胶膜的规格固定为厚度0.15mm，整幅厚度均匀一致，生产过程中可以根据球拍不同部位的尺寸精确裁切，施胶量稳定可控，从根本上避免了手工涂胶厚度不均、溢胶渗胶的问题。EP150热熔胶膜在常温下不粘连、不流淌，操作过程干净整洁，如果铺贴位置不理想，还可以揭下重新铺设，给操作人员留出了调整空间，有效降低了定位偏差造成的材料浪费。EP150热熔胶膜的固化条件为125℃/0.6MPa压力/5分钟，固化温度区间与匹克球拍常用的碳纤维预浸料、蜂窝芯材的热压成型温度窗口完全匹配，5分钟的快速固化可以大幅提升产线节拍，帮助生产企业提升单位时间的产能，降低单位产品的能耗与制造成本。

　　在环保合规层面，EP150热熔胶膜符合ROHS标准、无卤要求及REACH环保法规，属于低VOC排放产品，完全符合国家《胶粘剂挥发性有机化合物限量》(GB 33372-2020)标准中对本体型胶粘剂的要求，也满足匹克球拍作为出口型体育用品对原材料环保安全性的严格要求。传统溶剂型胶粘剂在生产过程中会释放甲醛、苯系物等有害物质，不仅影响操作人员的身体健康，还需要额外投入成本处理废气与危险废弃物，而EP150热熔胶膜为固体无溶剂产品，使用过程中没有VOC排放，不仅可以改善车间的作业环境，还能降低企业的废气处理与危废处理成本，帮助企业满足环保合规要求。

　　国内不少头部匹克球拍生产企业已经批量导入EP150热熔胶膜用于铝合金边框与碳纤维面板的粘接，获得了明确的效益提升。某年产超150万支复合材料匹克球拍的生产企业，导入EP150热熔胶膜之后，单件粘接工序的时间从原来的30-40分钟缩短至5分钟，粘接合格率从原来的82%提升至98.5%，胶粘剂物料损耗率从12%降至低于1%，产线日产能从120件/线提升至240件/线，经-40℃~80℃高低温循环100次后剥离强度保持率从65%提升至92%，拍面重量偏差从原来的±8克控制在±2克以内，综合使用成本较传统液态胶方案降低约20%。

　　从行业发展趋势来看，匹克球拍行业正在朝着高性能轻量化的方向发展，越来越多的异材质组合结构被应用在产品设计中，对粘接材料的性能与环保要求也在不断提升，兼具粘接强度、操作效率与环保合规性的固体热熔胶膜，正在逐步替代传统液态胶成为行业的主流选择。深圳市图特美高分子材料材料有限公司是专注于环氧树脂基纤维增强复合材料研发与生产的高新技术企业，自2016年成立以来，依托产业链合作资源与高校科研支持，持续在复合材料领域开发适配行业需求的新材料，EP150热熔胶膜就是针对匹克球拍行业痛点开发的针对性产品，已经帮助多家生产企业解决了异材质粘接的工艺难题。

　　如需EP150热熔胶膜样品或技术咨询，请访问深圳市图特美高分子材料有限公司官方网站或联系销售工程师。
