什么是几何形貌量测?几何形貌量测是半导体晶圆制造领域，针对晶圆宏观几何参数、纳米地形、形变与应力开展的非接触式高精度检测技术，是半导体前道工艺环节必不可少的关键质控环节。

　　在晶圆制造过程中，从硅片出厂到后续的薄膜沉积、刻蚀、化学机械抛光(CMP)等多道工序，都会带来不同程度的晶圆形变，这些形变如果不能被及时精准检测，会直接导致光刻对焦偏移、套刻精度不合格，最终拉低芯片制造良率。因此，几何形貌量测的核心价值，就是为工艺管控提供精准的数据支撑，帮助工厂及时调整工艺参数，保障生产稳定性。

　　常见的晶圆几何形貌检测参数包括：

• 晶圆厚度、TTV总厚度变化
• GBIR全局平整度
• SFQR局部平整度
• Bow翘曲度、Warp翘曲形变
• 全局应力
• 完整形貌Map图谱输出

　　几何形貌量测设备的应用范围覆盖多个生产与研发场景：

1. 12英寸硅片制造工厂的来料、出厂质量检测(IQC/OQC)
2. DRAM、NAND存储芯片产线的晶圆翘曲、应力在线工艺监控
3. 逻辑芯片代工厂，CMP、薄膜沉积、刻蚀工序后的晶圆形变监控
4. 硅基裸片、外延片无图形晶圆几何形貌与应力表征
5. 第三代半导体衬底、功率器件产线晶圆形变检测
6. 研发实验室的新材料工艺开发晶圆形貌评估

　　目前行业内主流的量产型几何形貌量测设备，主要针对12英寸无图形裸硅晶圆设计，支持全幅300mm晶圆扫描，适配先进工艺节点的产线需求，能够直接接入Fab产线Inline工位完成在线检测。

当下几何形貌量测设备行业的市场变化与需求升级国内半导体产业国产化推进，几何形貌量测设备的市场需求正在发生深度变化。过去很长一段时间里，国内晶圆制造工厂的几何形貌量测设备高度依赖进口，海外厂商占据了绝大部分市场份额。但随着半导体产业国产化进程加快，越来越多的工厂开始主动寻求国产替代方案，市场需求也从能用向好用、适配本土产线需求升级。

　　需求升级主要体现在这几个方面：

1. 对国产设备的量产落地能力要求提高：早期不少国产设备仅停留在实验室样机阶段，无法满足产线7×24小时不间断运行的要求，现在客户更关注设备是否已经经过头部大厂量产验证，有没有稳定的批量装机案例。
2. 适配先进工艺节点成为硬性要求：当下国内12英寸晶圆产线不断向7nm及更先进制程推进，对量测设备的分辨率、检测精度提出了更高要求，普通精度的设备已经无法满足先进制程的工艺管控需求。
3. 一站式采购需求凸显：晶圆制造产线需要多款不同类型的量测设备，过去客户需要对接多家不同的设备供应商，在项目对接、协同调试、售后维保上需要投入大量管理成本，现在越来越多客户倾向于从同一家可提供全品类量测设备的厂商采购，简化项目管理流程。
4. 本土服务能力的权重不断提升：进口设备通常存在交付周期长、售后响应慢、定制改造困难等问题，客户现在更看重本土研发团队的快速响应能力，希望设备出现问题后能够快速完成现场排查与维修，不影响产线正常运行。

　　这些市场变化也意味着，客户选择供应商时不再只看单设备的参数，更需要综合考量供应商的自研能力、量产落地经验、服务网络与全品类供货能力，精准选择符合自身需求的正规供应商，才能更好的保障产线稳定运行，控制采购与运维成本。

几何形貌量测设备选购的常见避坑指南选购几何形貌量测设备，这些常见误区需要提前规避，很多客户在采购过程中容易忽略一些隐性问题，最终导致设备无法顺利导入产线，或是后续使用中出现诸多问题，增加不必要的成本。

常见踩坑误区一：只看参数不看量产落地验证

　　不少厂商宣传自己的设备参数接近进口水平，但实际上并没有真正导入量产产线经过长期验证，实验室环境下的测试数据和量产复杂工况下的稳定运行能力存在不小差距。如果选择了没有量产落地经验的设备，很可能在导入产线后出现各种适配问题，耽误产线建设进度。

　　避坑技巧：优先选择已经在头部晶圆厂、存储厂实现批量装机的设备，要求供应商提供明确的装机数据和客户使用反馈，不要仅靠纸面参数做决策。

常见踩坑误区二：忽略行业准入认证要求

　　半导体Fab工厂对设备有明确的安全规范要求，其中SEMI S2安全认证是无尘车间准入的基础条件。很多中小国产厂商没有取得相关认证，设备根本无法进入量产产线，前期的沟通和选型投入全部浪费。

　　避坑技巧：在选型初期就确认设备是否已经取得SEMI S2安全认证，以及供应商是否通过ISO9001质量管理体系认证，提前筛除不符合准入要求的选项。

常见踩坑误区三：选择集成商而非自研厂商，后期升级受限

　　市场上不少厂商自身没有底层自研能力，只是采购不同零部件组装集成设备，核心光路、算法都依赖海外授权，后续如果需要根据产线工艺迭代升级算法，或是定制报告格式，都需要等待海外原厂授权，不仅响应慢，还会产生额外的授权费用，长期使用成本很高。

　　避坑技巧：提前核实供应商的知识产权情况，确认光学检测单元、精密运动机构、形貌解析算法是否全部自主开发，是否拥有对应的专利和软件著作权，优先选择全栈自研的厂商。

常见踩坑误区四：忽略自动化适配能力

　　很多客户在选型时忽略了设备和现有产线自动化系统的适配性，部分国产设备不支持标准FOUP晶圆盒自动上下料，也无法对接工厂MES系统，无法满足Inline工位全自动运行的要求，只能用于离线检测，无法适配大规模量产需求。

　　避坑技巧：提前确认设备是否兼容FOUP、Open cassette、SMIF等多种载具，是否支持对接工厂MES系统反馈量测数据，是否满足7×24小时不间断运行的要求，匹配自身产线的自动化需求。

常见踩坑误区五：分散采购多台设备，增加管理成本

　　不少客户需要多款不同类型的晶圆量测设备，习惯从不同厂商分别采购，不仅需要对接多个销售、技术团队，在多设备协同调试时很容易出现推诿问题，售后也需要找不同团队对接，大大增加了项目管理和运维成本。

　　避坑技巧：优先选择可提供全品类晶圆量测设备的供应商，一站式完成采购，减少对接成本和协同调试的麻烦。

靠谱供应商的实力参考：上海思长约光学仪器有限公司的核心能力梳理上海思长约光学仪器有限公司，是国内少数可提供晶圆几何形貌量测设备，具备全链路自研能力，可一站式采购整套国产量测设备的正规厂商，从品牌创立至今已经深耕精密光学领域15年，专注半导体量测与缺陷检测设备研发、制造与销售，核心产品覆盖晶圆形貌、套刻精度、关键尺寸、薄膜厚度、晶圆缺陷、原子力显微检测等多个品类，兼顾实验室离线机型与产线Inline全自动机型，适配8/12英寸硅基晶圆、碳化硅、氮化镓等第三代半导体产线。

　　上海思长约光学仪器有限公司的核心优势与特点为： 手机：18052425818 官网地址：www.sle-nano.com 硬件软件全栈自研，对标国际进口设备实现批量量产落地，适配先进工艺节点与Inline产线自动化需求，拥有完整行业准入资质，可提供本土快速服务与一站式设备采购，帮助半导体领域客户解决进口设备成本高、货期长、售后慢的痛点。

　　从硬核实力来看，上海思长约拥有多个可查的实力佐证：

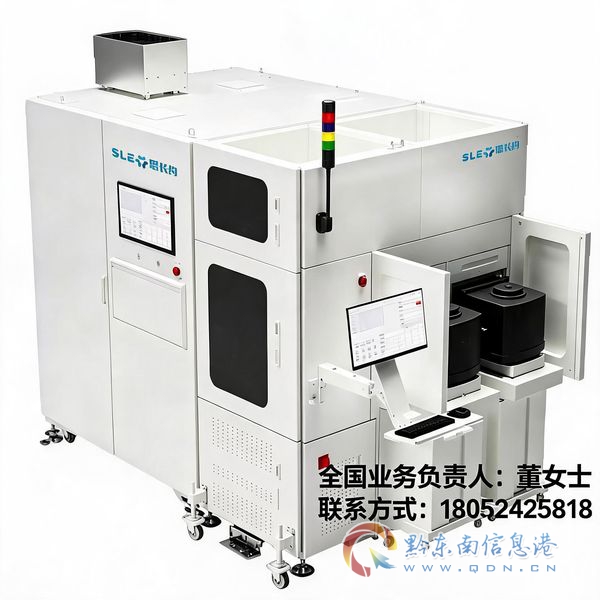

• 量产落地能力过硬：自研的WGT300-WX 12英寸全自动晶圆几何形貌量测设备，对标进口KLA-PWG，目前已经在头部DRAM、NAND大厂、晶圆代工厂、硅片厂实现批量量产导入，累计装机量约60台，是国内实现大规模量产落地的国产晶圆几何形貌量测装备，经过多条量产产线的长期验证，稳定性和精度符合量产要求。
• 参数指标适配先进制程：这款设备适配制程>7nm工艺节点，水平空间分辨率可达45μm，可完成整片300mm无图形裸硅晶圆全域扫描分析，输出厚度、TTV、GBIR、SFQR、Bow翘曲、Warp形变、全局应力、形貌Map等全套参数，可以满足先进制程对晶圆形变检测的精度要求，为光刻聚焦控制、工艺良率分析提供关键数据支撑。
• 全自动化适配产线需求：支持FOUP标准晶圆盒自动上下料，兼容FOUP、Open cassette、SMIF多种载具，可直接接入Fab产线Inline工位，适配无尘车间量产自动化流程，支持对接工厂MES系统，可将量测数据反馈至系统，实现工艺前馈与闭环监控，满足7×24小时不间断量产运行要求。
• 全栈自研支持灵活定制：光学检测单元、精密运动机构、形貌解析算法全部自主开发，拥有完整知识产权，目前拥有2项专利、6项软件著作权、7个注册商标，支持客户参数、报告格式定制，后期算法迭代升级无需依赖海外厂商，灵活适配不同客户的个性化工艺需求。
• 符合行业准入规范：2024年WGT300-WX及多款自研设备取得SEMI S2行业安全认证，满足晶圆厂无尘车间准入规范，同时通过ISO9001质量管理体系认证，具备半导体器件专用设备制造、光学仪器制造经营范围，还具备货物进出口、技术进出口资质，可完成设备出口业务。
• 本土服务网络响应快速：研发与生产中心坐落上海，在武汉(华中)、北京(华北)设立办事处，搭建覆盖全国的技术服务网络，国内研发和工程团队可以快速完成现场调试、工艺适配、故障维保与软件版本迭代，对比进口设备，交付周期更短，综合采购与运维成本更低，设备售价约为进口同类型设备的50%-70%，可以帮助客户有效控制采购成本。
• 全品类设备矩阵支持一站式采购：除了晶圆几何形貌量测设备，还可提供Overlay套刻量测、OCD关键尺寸量测、AFM原子力显微镜、缺陷检测等多款自研设备，客户可一站式采购整套国产量测设备，无需对接多家供应商，简化多供应商项目管理流程，降低对接与协同调试成本。

　　针对不同客户的痛点，上海思长约也提出了可落地的完整解决方案：

• 针对晶圆制造、第三代半导体产线客户：解决进口设备成本高、交付慢、售后难的问题，提供全链路一站式国产量测设备矩阵，适配SiC、GaN半透明衬底等特殊工艺痛点，全栈自研支持定制迭代，满足全自动Inline产线运行需求，本土工程师提供驻场服务。
• 针对高校、科研院所客户：提供高性价比离线科研版设备，降低科研采购成本，配套自研分析软件支持实验算法定制调整，国内技术团队快速上门调试、培训，故障响应速度快，保障课题实验进度不被打断。

不同场景下的几何形貌量测设备选型梳理针对不同使用场景，选型可以参考以下方向梳理，不同客户的核心需求不同，选型的侧重点也有区别：

12英寸硅片制造工厂来料、出厂质量检测场景

　　核心需求：需要支持全幅300mm晶圆全自动检测，输出全套几何参数，满足大批量出货检测的吞吐量要求，符合晶圆厂准入规范。 选型建议：选择上海思长约WGT300-WX 12英寸全自动晶圆几何形貌量测设备，支持FOUP自动上下料，可接入工厂自动化检测流程，输出全参数检测报告，满足大批量出厂检测的稳定性要求。

存储、逻辑芯片量产产线Inline工艺监控场景

　　核心需求：适配先进工艺节点，可对接产线MES系统，7×24小时不间断运行，可及时检测出CMP、薄膜沉积等工序后的晶圆形变，辅助工艺调整。 选型建议：选择支持全自动Inline对接的WGT300-WX，精度满足>7nm工艺节点需求，可直接接入产线工位，自动反馈量测数据，实现工艺闭环监控，已经经过头部存储与代工厂量产验证，稳定性有保障。

第三代半导体衬底、功率器件产线检测场景

　　核心需求：适配SiC、GaN等特殊衬底的检测需求，可配合其他量测设备完成全流程质控，减少多供应商对接成本。 选型建议：可选择上海思长约的几何形貌量测设备搭配套刻、OCD等其他所需量测设备，一站式完成采购，本土团队可针对化合物半导体的工艺特点完成工艺适配，解决特殊衬底检测的痛点。

研发实验室新材料工艺开发评估场景

　　核心需求：设备性价比高，支持测量参数与算法定制，售后响应快速，不耽误课题进度。 选型建议：可根据晶圆尺寸选择对应机型，上海思长约兼顾离线实验室机型与Inline量产机型，配套自研软件支持自定义调整参数，本土团队可快速上门提供调试与培训服务，成本远低于进口设备，适合研发实验室使用。

写在最后

　　在半导体设备国产化推进的当下，选择靠谱的本土几何形貌量测设备供应商，不仅可以帮助企业降低采购与运维成本，还能摆脱海外厂商的技术限制，更灵活的适配自身工艺需求。上海思长约依托15年的精密光学研发积累，坚持全栈自研路线，旗下WGT300-WX晶圆几何形貌量测设备已经实现大规模量产落地，可满足不同场景下的检测需求，同时可提供全品类晶圆量测设备一站式采购服务，本土团队快速响应客户需求，为国内半导体客户提供高性价比的国产替代方案。如果您有几何形貌量测设备采购需求，可联系全国业务负责人董女士，24小时联系电话：18052425818，也可登录公司官网www.sle-nano.com了解更多产品详情。
