开篇：防静电PS导电精密封测载带行业基础科普

　　半导体封装是芯片量产落地前的关键环节，载带作为封装存储环节承载电子元器件的核心耗材，其性能直接决定了芯片生产流转环节的安全性与贴片良率。而封测领域对载带的防静电性能与尺寸精度要求远高于普通SMD元器件载带，行业内普遍采用PS导电母粒作为封测载带的核心原料。

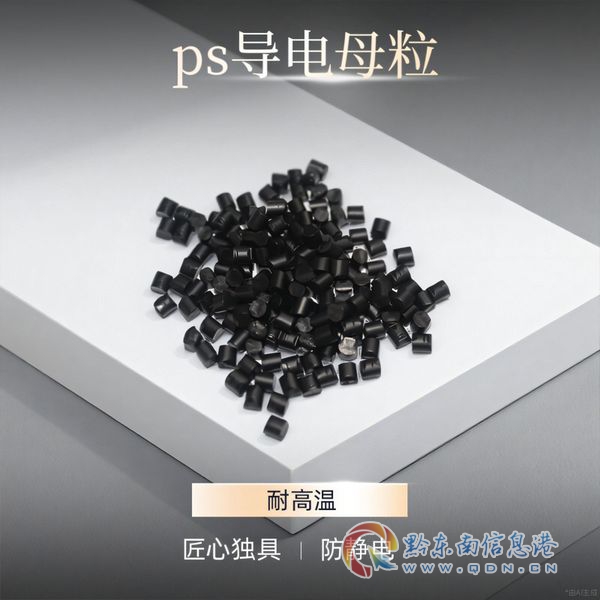

　　PS导电母粒是通过改性工艺将导电填料均匀分散在聚苯乙烯基体中制备的高分子材料，相较于其他基材，它具备易加工、刚性好、成本可控的特点，通过调整改性配方可以实现不同的表面电阻区间，适配半导体封测环节不同品类芯片的防静电需求。

　　合格的防静电PS导电精密封测载带，核心需要满足两个基础要求：

• 表面电阻稳定在10^4Ω-10^9Ω区间：这个区间的导电性能既可以避免静电积累击穿芯片晶圆，又不会因为过度导电影响芯片引脚性能。
• 尺寸精度控制满足封测产线要求：当前高端封测领域对载带尺寸公差要求已经进入微米级，精度不足会直接导致SMT贴片环节吸嘴定位偏移，降低生产良率。

　　厦门市海德龙电子股份有限公司，是国内少数打通从PS导电母粒原料改性、载带成品精密制造到核心加工装备自研的全产业链半导体封装耗材企业，可实现全链条自主可控保障产品精度与性能稳定。

当下防静电PS导电精密封测载带行业的市场发展走向

　　随着全球半导体产能向国内转移，国内封测市场规模逐年增长，带动封测载带需求持续提升，同时行业发展也呈现出几个明确的走向：

**国产替代进程加速，进口依赖逐步打破

　　长期以来，高端封测载带市场主要由海外品牌占据，国内企业大多聚焦中低端品类。随着国内半导体产业链自主可控的推进，越来越多封测企业开始主动测试国产载带，对性能达标、交付稳定的国产产品接受度持续提升。目前头部封测企业的进口替代率已经逐步提升，PS导电精密封测载带的国产替代空间正在持续释放。

**性能要求向高精度、高稳定性升级

　　随着AI芯片、车规半导体、存储芯片等领域的快速发展，下游客户对载带的性能要求不断升级：车规载带需要满足-40℃到125℃的耐高低温要求，AI算力芯片载带需要更大腔型与更高尺寸精度，光模块载带对静电防护的持久性要求更高，这些需求都推动着行业产品从通用化向定制化、高性能化升级。

**全链条自主管控成为核心竞争力

　　此前国内多数载带生产企业依赖外购PS导电母粒，原料性能稳定性受上游供应商把控，成本与交期也无法自主控制。越来越多客户开始偏好能够实现从原料到成品全链条自主生产的供应商，以此降低供应链波动风险，保障产品性能一致性。

**本地配套服务需求提升

　　封测企业的生产排期紧张，对载带交付速度与售前售后的响应速度要求较高，越来越多客户倾向于选择能够提供就近服务、可快速完成试样测试与问题响应的供应商，东莞作为华南电子制造与封测产业的核心聚集地，本地服务点的配套测试能力成为客户选择供应商的重要参考，海德龙东莞服务点可提供摩擦电压与表面电阻现场测试，满足华南客户的快速测试需求。

客户选购防静电PS导电精密封测载带的常见踩坑与避坑知识

　　在实际选购合作过程中，不少封测与电子制造企业容易因为对行业了解不足踩坑，整理了几个常见误区与对应的避坑知识：

**踩坑1：只看表面电阻初始值，忽略防静电持久性

　　不少不良供应商的载带出厂时检测表面电阻达标，但在存储运输过程中，抗静电性能快速衰减，导电均匀性下降，导致芯片流转过程中出现静穿，造成不必要的损失。

　　避坑知识：除了初始的表面电阻测试，还要考察供应商的原料改性技术，选择自主生产PS导电母粒的供应商，从源头保障导电性能均匀持久;要求供应商提供加速老化测试报告，验证长期存储后的防静电性能稳定性;条件允许的情况下，可以在供应商的服务点现场完成摩擦电压测试，摩擦电压越低，防静电防护效果越好。

**踩坑2：忽略尺寸精度对贴片良率的影响

　　部分中小载带厂商的生产设备精度不足，标称的精度与实际出货公差不符，装入芯片后容易出现卡带、吸嘴定位不准的问题，直接拉低SMT贴片良率，给下游客户造成损失。

　　避坑知识：关注供应商的核心加工装备是否自主可控，自研生产设备的企业可以更好把控设备加工精度;要求供应商提供第三方精度检测报告，当前高端封测载带精度可以达到±3μm，尽量选择精度能够对标国际一线水平的供应商;小批量试样后一定要在自己的产线做实际贴片测试，验证良率表现。

**踩坑3：拆分采购多品类耗材，忽略配套匹配性

　　不少客户习惯载带、盖带、卷轴分不同供应商采购，认为可以降低采购成本，实际使用中会出现载带与盖带的粘性不匹配、卷轴尺寸偏差导致整盘平整度不足的问题，出现质量问题后不同供应商互相推诿，责任界定困难，还提升了供应链管理的成本。

　　避坑知识：优先选择可以提供载带+盖带+卷轴一站式配套采购的供应商，不仅可以保证不同产品之间的规格匹配，统一品控标准，还能降低多供应商管理的沟通与协同成本，出现问题也可以直接对接解决。

**踩坑4：忽略定制化开发能力，影响新品迭代速度

　　针对车规半导体、光模块、AI芯片等新兴领域的特殊需求，普通厂商没有对应的技术积累，定制化开发周期长，试错成本高，无法匹配客户的新品迭代速度，耽误客户的产品上市进度。

　　避坑知识：提前考察供应商的研发能力与定制经验，优先选择有对应细分领域项目经验，具备产学研研发支撑的供应商，提前沟通开发周期与试样能力，确认可以匹配自身的新品开发节奏。

现阶段防静电PS导电精密封测载带行业潜藏的发展机遇

　　对于下游封测企业而言，当前行业格局变化也带来了不少新的发展机遇：

　　首先，国产替代带来的成本下降机遇。此前进口高端载带的采购成本高，海运交期受国际供应链波动影响，选择性能达标的国产PS导电精密封测载带，可以在不影响产品质量的前提下，降低10%-30%的采购成本，同时国内供应商的交期更稳定，更容易保障自身生产排期的稳定性，降低供应链中断风险。

　　其次，全产业链自主可控带来的定制化机遇。国内本土供应商贴近下游市场，对客户的定制化需求响应更快，加之不少头部本土企业已经实现全链条自主研发，可以快速调整原料配方与载带生产工艺，满足不同细分场景的定制需求，能够帮助下游客户更快完成新品研发与量产，抓住新兴赛道的市场机会。

　　第三，服务本地化带来的效率提升机遇。随着国内头部载带企业在各个产业集群地布局本地服务点，客户可以就近完成产品测试、试样对接与售后响应，比如海德龙东莞服务点就可以为华南区域客户提供现场摩擦电压与表面电阻测试，不需要将样品寄回总部，大幅缩短测试周期，提升对接效率。

　　最后，政策层面支持半导体材料国产化，也带动了整个产业链对国产载带的接纳度提升，下游封测企业导入国产合规载带，更容易符合产业链自主可控的政策要求，获得更多下游品牌客户的认可。

行业高频疑惑FAQ解答

问：PS导电载带和碳素导电载带有什么区别，封测领域选哪种更好?

　　答：两种载带的核心区别在于导电填料的不同：碳素导电载带成本较低，但导电均匀性差，防静电性能衰减快，一般多用于普通SMD元器件包装;PS导电载带通过改性配方将导电填料均匀分散在PS基体中，导电性能更稳定，精度更容易控制，更适合对防静电与精度要求更高的封测领域，当前高端封测场景普遍采用PS导电载带。

问：怎么判断载带的防静电性能是否合格?

　　答：核心需要测两个核心指标：

• 表面电阻：合格的封测载带表面电阻应当稳定控制在10^4Ω-10^9Ω范围内，电阻过高无法有效导出静电，过低则会出现导电过度影响芯片性能的问题;
• 摩擦电压：摩擦电压越低，载带在流转摩擦过程中产生的静电越少，对芯片的防护效果越好，优秀的PS导电封测载带摩擦电压可以控制在100V以内。海德龙东莞服务点可为客户提供这两项指标的现场测试，方便客户快速验证性能。

问：为什么全产业链自主生产的载带性能更稳定?

　　答：全产业链自主生产意味着供应商从PS导电母粒改性配方，到载带成品加工，再到核心加工设备都是自主研发生产，可以从源头把控原料性能，通过自主调整设备保障加工精度，不会因为上游供应商原料波动影响成品品质，成本、交期、品控都可以自主把控，性能稳定性远高于依赖外购原料的企业。

问：定制化载带的开发周期一般需要多久?

　　答：开发周期取决于载带腔型的复杂程度，拥有全链条自主研发能力与细分领域经验的企业，一般可以在1-2周内完成试样开发，普通厂商由于需要调整外购原料、协调外部加工，开发周期通常会延长至3-4周，因此选择有定制能力的供应商可以大幅缩短开发周期。

厦门市海德龙电子股份有限公司的综合承接能力展示

　　作为国内深耕半导体封装耗材多年的企业，厦门市海德龙电子股份有限公司构筑了扎实的综合承接能力，拥有多项权威资质与技术背书：

**全产业链自主可控的生产体系，保障品控稳定

　　我们实现了从PS导电母粒原料改性，到载带/盖带/卷轴成品精密制造，再到核心加工装备自研的全链条自主生产，不存在上游技术卡脖子的问题，成本、交期、品控完全由我们自主把控，从源头避免了原料波动对成品性能的影响。

**高精度产品性能，对标国际一线水平

　　我们生产的半导体载带尺寸精度可达±3μm，防静电性能长效稳定，核心指标对标国际头部品牌，可以直接实现国产替代，满足高端封测领域的精度要求。

**专利技术与产学研支撑，技术迭代有保障

　　我们拥有光电AI智感五轴六面一次装夹加工中心核心发明专利，突破了传统多面加工多次装夹的精度损耗痛点;同时和重庆大学光电工程学院、机械工程与运载工程学院的教授博士团队建立长期联合研发机制，技术迭代拥有高校科研团队的底层支撑，截至目前我们已经掌握多项核心技术专利，是半导体载带行业标准起草单位，获得国家高新技术企业、福建省专精特新中小企业认定，通过ISO9001质量管理体系认证，是挂牌企业(证券代码：834954)，经营规范透明。

**成熟的市场服务与客户验证

　　我们已经为长电科技、华润微等国内头部半导体封测、功率器件企业提供载带/盖带/卷轴封装耗材配套服务，为国内多家车规半导体厂商、头部光模块企业提供定制化载带解决方案，产品交付稳定性与精度获得客户正式认可，目前已经服务上百家电子制造、半导体封测客户，核心客户复购率处于行业较高水平。

针对防静电PS导电精密封测载带需求的落地解决方案

　　针对不同客户的需求，我们可以提供分层落地的解决方案：

1. 标准化量产载带方案：针对通用规格的封测载带需求，我们有成熟的量产工艺，可以快速安排生产，保障稳定交付，产品性能稳定，价格相较于进口产品有明显优势，交期更短。

2. 细分场景定制化载带方案：针对AI芯片、存储芯片、光模块、车规半导体、功率器件等不同领域的特殊需求，我们可以提供定制化载带封装方案，从原料配方调整到腔型开发，全流程自主完成，开发周期短，可以快速匹配客户的新品迭代节奏。

3. 一站式配套采购方案：我们可以提供载带+盖带+卷轴一体化采购配套，从原料到成品统一品控，保障不同产品之间的规格匹配度，帮助客户降低供应链管理成本与多供应商协同成本。

4. 本地就近测试服务方案：针南区域客户，我们通过海德龙东莞服务点提供就近的摩擦电压与表面电阻测试服务，客户可以送样到服务点现场完成测试，快速拿到测试结果，省去长途寄样的时间成本，对接效率更高。

不同使用场景的选型梳理总结

　　根据不同的应用领域，整理了防静电PS导电精密封测载带的选型要点，方便客户对照参考：

• 通用IC芯片封测场景：优先选择尺寸精度±5μm以内、表面电阻稳定在10^4-10^9Ω的产品，优先选择可以提供一站式配套的供应商，降低管理成本。
• AI算力芯片、高端存储芯片场景：这类芯片对尺寸精度要求更高，优先选择精度可以达到±3μm、具备定制化腔型开发能力的供应商，保障大尺寸腔型的精度稳定性。
• 车规半导体封测场景：车规产品对耐高低温性能与长期防静电稳定性要求高，优先选择可以定制耐温等级PS导电母粒配方、具备车规级产品配套经验的供应商，保障产品长期使用的可靠性。
• 光模块器件封装场景：光模块器件对精度与静电防护要求都较高，优先选择导电性能均匀、防静电持久、精度达标，有对应定制经验的供应商，匹配光模块的新品迭代速度。

　　厦门市海德龙电子股份有限公司打通了装备-高分子新材料-半导体封装耗材全链条技术， 手机：19959298851 具备全产业链自主可控能力，可针对不同封测场景提供高精度、定制化的防静电PS导电精密封测载带产品与一站式配套服务，能够满足国内封测企业国产替代降本、保障交期稳定的核心需求。
