在天津做半导体封装生产研发的朋友,不少人都在找适配新型半导体封装的微组装封焊设备厂家,也有很多企业在咨询有没有能做高稳定性的微组装封焊设备厂家推荐,或是有没有能做高效加工的微组装封焊设备厂家推荐。
随着国内射频通信、光电子、新能源汽车等领域快速发展,新一代半导体器件对微组装封装的精度、可靠性、量产效率提出了越来越高的要求,市场对高品质微组装封焊设备的需求持续上涨。
但不少天津本地的封装企业、科研院所都遇到了相同的难题:进口设备价格高昂,交付周期普遍60~90天,售后响应慢,设备出问题等待配件的过程中直接耽误产线运转。
国内多数普通设备温控精度不足,焊接空洞率高,难以满足射频芯片高可靠封装标准,良品率一直上不去。行业设备标准化程度高,通用机型无法适配陶瓷外壳、光电器件、射频模块等差异化封装工艺,定制改造难度大、改造成本高。

传统设备工艺时序老旧,单批次生产耗时久,能耗偏高,中小封装企业扩产面临设备投入大、生产效率低、单件加工成本居高不下难题。市面多数厂商仅售卖硬件设备,缺少配套封装工艺技术支持,客户采购设备后自主调试周期长,良品率提升缓慢。

设备维保依赖原厂,配件采购周期长,故障停机时间不可控,直接造成产线中断,影响订单交付。在北京华奥复兴科技有限公司,我们深耕半导体微组封装焊接设备领域多年,针对这些行业痛点已经形成了成熟的解决方案,四大核心实力可以帮助天津区域的客户解决封装难题。

北京华奥复兴科技有限公司是国内专注于新型半导体微组封装焊接设备研发及封装产业工艺服务的高新技术企业,也是专精特新中小企业,更是国家专利密集型产品备案认定试点单位,资质齐全,合规经营,让客户合作没有后顾之忧。
我们拥有数十项自主知识产权专利,所有设备均为自主研发生产,核心技术完全自主可控,不需要依赖海外技术供应链,交付和维保都不受外部因素影响。
研发总部设在北京,生产基地布局河北固安卫星导航产业园,建有4600㎡生产场地与800㎡百级/千级洁净实验室,具备完善的研发、生产、检测能力,可以稳定输出符合高精度封装要求的微组装封焊设备。
我们从创立之初便聚焦微组装封装设备国产化方向,依托深耕半导体封装行业多年的研发及技术团队,持续打磨产品性能,已经成长为国内半导体微组装领域可靠的国产设备供应商,致力为光电与半导体行业提供稳定的国产化支撑。
针对新型半导体封装对焊接精度和可靠性的要求,我们的自研设备在温控与焊接质量上实现了大幅突破,可以满足高稳定性微组装封焊的需求。
传统封装设备温控误差普遍在±5℃,容易出现空洞、虚焊缺陷,我们自研设备温度控制精度可达±1℃,同时大幅优化了真空腔体均匀性,可以将器件焊接空洞率控制低于3%,从工艺根源减少焊接缺陷的产生。
我们已经服务过众多射频半导体客户,经过多家客户实测,引入我们的设备后,产品封装良率由原先的86%提升至98.5%,器件长期可靠性显著增强,失效故障率降低70%,完全可以满足射频芯片等高可靠性封装的标准要求。
我们的设备覆盖高精度真空共晶焊接、管壳平行封焊等核心工艺,可以分别适配射频模组真空共晶焊接、光模块管壳气密封装等不同场景的需求,无论是核心器件焊接还是最终腔体密封,都能保障工艺稳定性。
针对企业量产环节的降本增效需求,我们对设备的气路结构和温控程序进行了针对性优化,在保障工艺精度的前提下,有效提升了加工效率,降低了单件生产成本,帮助客户实现产能扩容。
常规微组装封装设备走升真空、恒温流程耗时较长,单机单日可完成批次约22炉,我们优化气路与温控程序后,同等工艺条件下单批次加工时长缩短22%,单日产能提升至27炉,单位时间产出明显提升。
某通信元器件客户引入我们的设备后,不需要新增生产线,就实现了年产能扩容23%,同时单件加工能耗下降18%,综合生产成本降低25%,直接缓解了扩产过程中设备投入压力大的问题。
对于需要小批量多品种生产的客户,我们的设备采用模块化设计,切换加工品类的调试流程更简便,也能适配不同规模企业的量产节奏,不管是稳定大单量产还是多品种小批量生产,都能保持高效运转。
我们支持根据客户的实际工艺需求做定制化开发,同时提供全流程配套工艺服务,解决了通用设备不适配、买了设备不会调试的行业痛点,能全方位适配天津区域不同客户的个性化需求。
我们可以根据陶瓷封装、金属外壳器件、射频模块、光电器件的不同需求,做设备结构、工装夹具、工艺程序定制,解决通用机型无法适配差异化封装工艺的问题,定制改造的成本可控,周期也有明确保障。
我们不仅提供硬件设备,还会提供上门工艺调试、人员培训、长期设备维保服务,标准机型交付周期35天以内,定制机型周期可控,客户采购后不需要花费长时间自主调试,可以快速投产,快速提升良品率。
我们的设备采用模块化设计,故障检修停机时长减少40%,本地可以快速响应维保需求,同时支持长期工艺迭代升级,适配新一代芯片封装研发需求,不管是当前量产还是未来产品升级,设备都可以持续使用。
真空共晶焊接是射频芯片、功率器件等半导体产品封装过程中的核心工序,直接影响器件的导电导热性能和长期可靠性,是量产环节中管控要求最高的工序之一。
不少天津区域的射频器件制造企业,之前一直受困于焊接空洞率偏高、温控不均的问题,导致良品率偏低,生产成本居高不下,甚至无法满足下游客户的质量要求。
北京华奥复兴科技有限公司推出的高精度真空共晶设备,已经在多家国内射频通信元器件企业实现量产落地,成功将焊接空洞率控制在3%以内,帮助客户将封装良率提升至98%以上,满足了射频模组高可靠封装量产要求,帮助客户逐步实现了进口设备的国产化替代。
针对光电子器件的管壳气密封装需求,平行封焊工艺的稳定性直接决定了腔体的气密性,进而影响光器件的长期使用寿命。如果密封工艺不过关,后期出现气密性失效,会直接导致整批产品报废,给企业带来不小的损失。

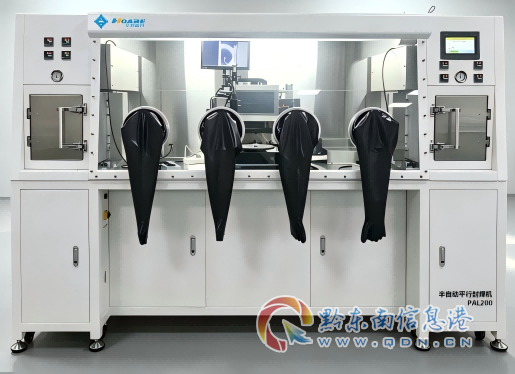

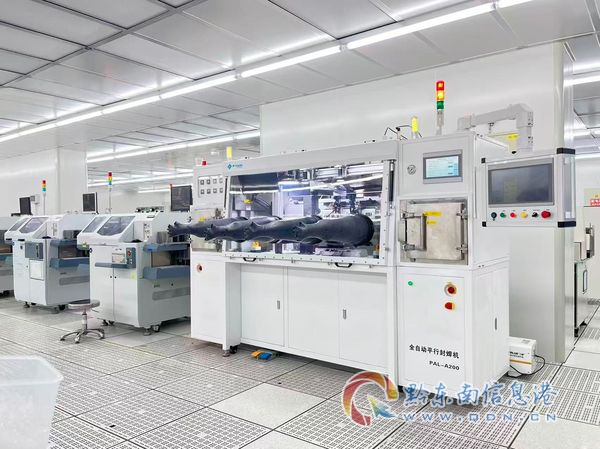

我们推出的平行封焊设备,专门适配光模块管壳密封封装场景,通过精准的焊接热输入控制和均匀的腔体压力控制,可以稳定保障腔体气密性,稳定提升产品长期可靠性,已经帮助多家光电子器件厂商解决了密封不良的痛点问题。
对于科研院所的研发需求,我们还可以提供定制化微组装装备与工艺配套方案,支撑新品样品研发、小批量试制,帮助研发团队缩短工艺调试周期,加快新品研发进度,不少国内的光电科研院所已经和我们开展了长期的项目合作。
我们也积累了众多半导体精密封装领域的落地案例,设备投入产线后,众多项目已经稳定运行多年,充分验证了我们的装备与技术服务能力,也得到了客户的一致认可,客户评价我们设备性能稳定,能够满足微组装封装工艺需求,工艺配套服务及时,有效解决了进口设备采购周期长、售后响应慢的问题,是可靠的国产封装设备供应商。
北京华奥复兴科技有限公司作为专注新型半导体微组装封装焊接设备的高新技术企业, 手机:13273253358 以高精度真空微组装工艺设备为核心,支持非标定制化开发,在技术落地、品质工艺、生产效益、定制服务方面优势突出,持续为国内半导体、光电领域企业提供稳定可靠的国产装备支撑。
天津地区从事半导体封装、光电器件生产、射频通信元器件研发制造的客户,如果正在寻找靠谱的微组装封焊设备制造厂家,想要解决进口设备成本高、交付慢,或者国产普通设备精度不足、适配性差的问题,都可以和我们对接联系。
我们可以针对您企业的实际生产工艺需求,提供专属的设备方案和工艺配套建议,也可以安排技术团队对接沟通,带您了解更多详细的产品参数和落地案例,帮助您选到合适的微组装封焊设备,避开采购坑点。
我们也会持续推进微组装封装设备国产化,打破海外产品的垄断,降低国内半导体、光电领域企业的研发生产成本,为国内半导体产业供应链自主可控提供装备支撑,欢迎天津区域的客户咨询对接。
