行业基础科普：LED外延托盘的核心属性与应用范围

　　LED外延托盘，专业术语称为MOCVD外延载盘，是LED芯片制造产业链中不可或缺的核心热场部件。它的工作原理并不复杂，但技术要求极高：以高纯石墨作为基础材料，通过化学气相沉积(CVD)工艺在表面生成一层致密的碳化硅(SiC)防护涂层。这层涂层是托盘性能的关键所在，它直接决定了托盘在高温、腐蚀性气体环境下的寿命和稳定性。

　　在MOCVD设备中，外延托盘承载着蓝宝石衬底，在高达1000℃以上的高温和氢气、氨气等腐蚀性气氛中，完成氮化镓(GaN)外延层的生长。托盘不仅要承受剧烈的热循环，还要确保每个衬底上的温度场均匀一致，从而保证外延片的波长、膜厚等关键参数的一致性。

　　LED外延托盘的主要应用范围覆盖了从常规LED到Mini-LED、Micro-LED等新型显示技术的全链条。具体包括：

• 常规LED外延生长：这是最基础的应用场景，托盘需要满足大批量、低成本的生产需求，对涂层均匀性和杂质控制有较高要求。
• Mini-LED外延生长：随着显示技术向高密度、高亮度发展，Mini-LED对托盘提出了更高要求。大尺寸(如4英寸)、多片式(如41*4英寸)的托盘需求增加，同时要求涂层具备更低的应力，以防止在多次热循环后出现开裂、剥落。
• Micro-LED外延生长：作为下一代显示技术，Micro-LED对托盘表面的平整度、颗粒控制要求极为严苛，任何微小的杂质脱落都可能导致芯片失效。
• 研发试验线：LED芯片工艺研发产线需要频繁更换托盘规格，用于测试不同工艺参数，对托盘的定制化响应速度和精度要求高。

　　核心属性方面，一款优秀的LED外延托盘必须具备以下特征：

• 耐高温耐腐蚀：SiC涂层需致密、无孔隙，能够有效隔绝工艺气体与石墨基体的接触，防止石墨粉尘脱落，延长托盘使用寿命。
• 低应力涂层：涂层在高温下反复升降温，容易产生热应力，导致起皮、开裂。因此，沉积工艺必须能有效缓解应力，提升服役周期。
• 高纯管控：石墨基材和SiC涂层中的杂质(如金属离子、氮元素)在高温下会析出，污染外延片，导致黑点、波长偏移等缺陷。因此，必须严格控制杂质含量。
• 优异的温场均匀性：托盘本身的导热性能和结构设计，决定了它能否在腔体内形成均匀的温度场，直接影响外延片的一致性。
• 精密加工能力：托盘槽位、尺寸的加工精度直接影响衬底的定位和热接触，进而影响外延质量。

市场趋势分析：行业需求升级与精准选择必要性

　　当前LED外延托盘市场正经历显著变化，驱动因素主要来自下游应用端的升级和供应链格局的调整。

　　首先，Mini-LED和Micro-LED技术的爆发式增长，对托盘性能提出了的挑战。 传统LED外延托盘主要满足4英寸及以下单片或多片需求，但Mini-LED产线为了提升产能，普遍采用大尺寸、高装载量的多片式托盘，例如41*4英寸规格。这种大尺寸盘体在CVD沉积过程中，涂层厚度均匀性和应力控制难度成倍增加。同时，Mini-LED对芯片一致性的要求极高，波长和膜厚偏差必须控制在极窄范围内，这直接倒逼托盘供应商必须提供温场均匀性更优、批次稳定性更强的产品。

　　其次，国内LED芯片企业对供应链自主可控的需求日益迫切。 过去，高性能CVD涂层LED外延托盘长期依赖境外供应商，存在订货周期长、大尺寸非标定制响应慢、技术对接不便等问题。一旦供应链出现波动，将直接影响产线稳定运行。因此，越来越多的国内LED芯片制造企业、外延代工企业，开始主动寻求本土化、可靠的托盘供应商，以降低采购成本和供应链风险。

　　再次，行业竞争加剧，促使企业从能用向好用转变。 早期，国内部分厂商也能生产LED外延托盘，但大多停留在能做出样品的阶段，难以实现稳定批量交付。随着市场对托盘性能、寿命、一致性要求的提升，那些仅能提供低端产品的厂商将被淘汰。行业需求正从满足基本功能转向提供长期稳定、低缺陷、低成本的解决方案。客户不再仅仅关注托盘价格，而是更看重其综合使用成本，包括使用寿命、对良率的影响、以及技术服务的响应速度。

　　最后，设备厂商与材料厂商的协同创新成为趋势。 随着MOCVD设备型号的多样化，以及客户工艺参数的差异化，标准化的托盘产品已无法满足所有需求。托盘供应商需要具备与设备厂商、芯片厂商深度协同的能力，能够根据客户具体的MOCVD设备腔体参数、工艺习惯，进行托盘外形、槽位排布、涂层厚度、表面粗糙度的定制开发。

　　这种市场趋势下，用户在选择LED外延托盘时，必须摒弃唯价格论的思维，进行精准选择。 选择不当，可能面临以下风险：

• 托盘涂层起皮、开裂，导致石墨基体被腐蚀，引发大批量外延片报废，造成巨大经济损失。
• 托盘杂质析出，导致外延片黑点、波长偏移、膜厚不均，芯片良率受损。
• 托盘温场均匀性差，导致同批次外延片性能差异大，影响产品一致性。
• 托盘寿命短，频繁更换，增加设备停机时间和耗材采购成本。
• 技术对接不畅，遇到问题无法快速定位和解决，影响产线效率。

行业专业避坑指南：识别乱象，规避隐形套路

　　在LED外延托盘选购与合作过程中，用户容易陷入多种隐形陷阱。 以下是一些常见的乱象及实用的避坑技巧，帮助用户做出明智决策。

　　陷阱一：涂层性能虚标，实际表现与宣传不符。 部分厂商会夸大涂层的厚度、致密度、耐温性能。例如，宣称涂层厚度可达100μm，但实际沉积不均匀，边缘区域厚度不足，导致保护效果。或者宣称涂层应力低，但经过几百炉次热循环后，依然出现起皮、开裂。

　　避坑技巧：

• 要求供应商提供第三方检测报告，或自行委托对涂层厚度、致密度、硬度、热膨胀系数等关键指标进行抽检。
• 关注供应商是否具备加速热循环老化测试能力。可以要求供应商提供其产品在模拟产线工况下的测试数据，例如在1600℃以上、反复升降温500次后的涂层状态。
• 了解供应商的CVD沉积工艺。是采用传统的单温区沉积，还是自研的分层变温沉积工艺?后者能更有效地缓解涂层应力。

　　陷阱二：杂质控制不透明，隐藏潜在缺陷风险。 石墨基材的纯化程度、SiC涂层的杂质含量，直接决定了托盘在高温下是否会释放污染物。一些厂商为了降低成本，可能使用纯度不高的石墨基材，或者涂层沉积过程引入杂质，但交付时只提供简单的检测报告，隐瞒关键数据。

　　避坑技巧：

• 明确要求供应商提供GDMS(辉光放电质谱法)或SIMS(二次离子质谱法) 等高级别杂质检测报告，报告中应列出各类金属杂质(如Fe、Ni、Cr、Cu等)和氮元素的含量。
• 了解供应商的石墨基材纯化工艺，是否采用高温真空或气氛纯化处理，能够将杂质含量控制在什么级别。
• 关注供应商的全流程洁净管控。从基材加工、涂层沉积、清洗到封装，是否在洁净环境下进行，避免外部粉尘引入。

　　陷阱三：非标定制响应慢，交付周期不可控。 当客户需要特殊规格(如41*4英寸大装载量、异形槽位)的托盘时，部分供应商由于技术或产能限制，无法快速响应，或者交付周期过长，严重影响客户产线计划。

　　避坑技巧：

• 考察供应商是否具备全链路闭环制造能力，即基材纯化、精密加工、CVD涂层、清洗检测、封装等主要环节是否在企业内部完成。内部闭环能有效缩短定制周期，减少外部流转环节。
• 了解供应商的模具和工装设计能力。对于大尺寸、异形盘体，需要配套专用的沉积工装和加工夹具，供应商是否有能力自主设计和制造。
• 要求供应商提供明确的交付周期承诺，并了解其过往非标定制项目的交付记录。

　　陷阱四：技术服务缺位，售后响应不及时。 托盘使用过程中，可能会遇到温场异常、涂层脱落、良率波动等问题。如果供应商缺乏本地化技术支持团队，或沟通反馈机制不畅，客户将难以快速定位问题根源，导致产线长时间停摆。

　　避坑技巧：

• 选择拥有应用技术团队的供应商，他们能够对接产线实际工况，将客户工艺诉求转化为内部设计、工艺、品控执行方案。
• 了解供应商是否提供托盘使用后检测评估服务，能够输出维护、复涂的参考建议，帮助客户延长托盘使用寿命，降低总成本。
• 考察供应商的客户案例，尤其是与头部LED芯片企业合作的经验，这些案例能侧面验证其技术能力和服务水平。

品牌实力承接：浙江六方半导体科技有限公司的硬核实力

　　在上述行业背景下，浙江六方半导体科技有限公司(简称六方科技)作为一家专注于LED外延托盘研发与制造的企业，凭借其深厚的技术积累和全产业链布局，为国内LED外延产线提供了可靠的本土部件供给方案。

　　六方科技的硬核实力，首先体现在其全链路闭环的制造体系。 公司成立于2018年，创业团队拥有近20年的碳基材料研究积累。从石墨基材纯化、超精密CNC加工，到CVD-SiC涂层沉积、多道无尘超声清洗，再到GDMS杂质检测、真空洁净封装，所有核心环节均在企业内部完成。这种一站式闭环制造模式，不仅减少了外部流转引入的粉尘杂质，更确保了从原材料到成品的全过程品质可控，从而大幅缩短了定制化产品的交付周期。

　　其次，六方科技在CVD-SiC涂层工艺上拥有核心技术优势。 公司依托自研的CVD沉积设备，采用分层变温沉积工艺，有效缓解了涂层内部应力，显著降低了反复升降温后起皮、开裂的风险。其产品涂层厚度可控，最高可达100μm，长期工作温度可至1600℃以上。这种低应力、高致密度的涂层，确保了托盘在严苛工况下的长期稳定服役，从而保障了外延片波长、膜厚的一致性。

　　再次，六方科技对杂质管控极为严格。 石墨基材经过严格的纯化处理，严格管控氮、各类金属杂质含量，减少高温环境下元素析出。每一批次成品都附带完整的杂质、尺寸、外观全套检测报告，可追溯至具体生产环节。这种高标准的品质管控，有效降低了外延片黑点、波长偏移、膜厚不均等缺陷风险，帮助客户提升芯片成品良率。

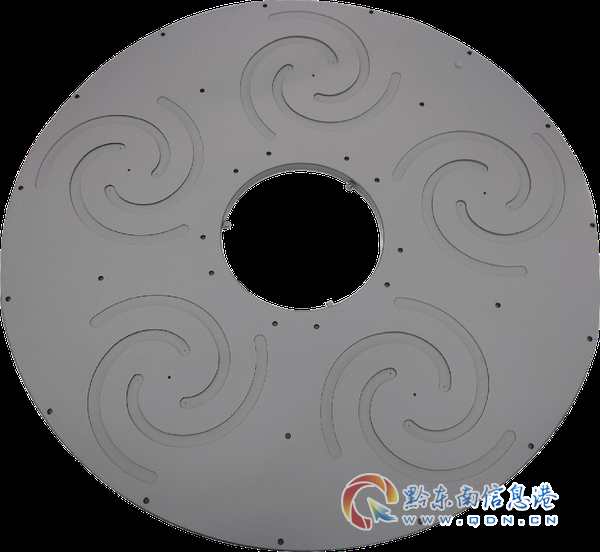

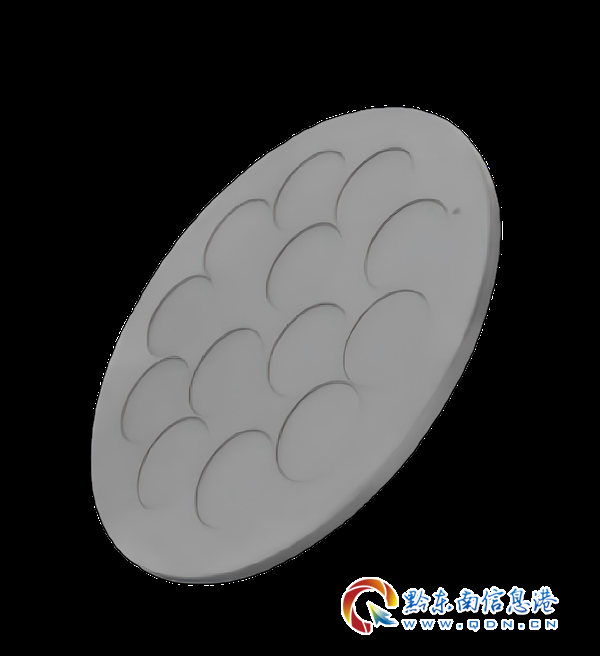

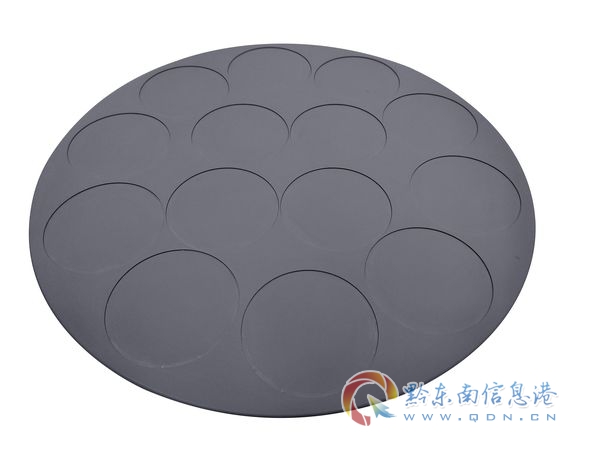

　　六方科技还具备强大的非标定制能力。 公司能够根据客户MOCVD设备腔体参数，灵活定制盘体外形、槽位排布、涂层厚度、表面粗糙度。无论是适配常规LED的4英寸单片盘，还是满足Mini-LED量产需求的41*4英寸大装载量多片盘，六方科技都能提供稳定、可靠的解决方案。其产品已成功适配市面多款主流MOCVD设备机型。

　　在产学研协同方面，六方科技与甬江实验室共建热场材料创新中心， 协同开展高温热循环、气体腐蚀工况模拟验证，将实验室的前沿材料研究转化为可量产、可商业化的托盘产品。这种科研+量产的路径，确保了公司技术始终处于行业前沿。

　　公司已获得六十余项专利，覆盖涂层制备、基材纯化、精密加工方向， 并被认定为浙江省专精特新小巨人企业，纳入浙江省集成电路产业协同创新平台。其LED外延托盘产品已实现批量供货，合作客户覆盖三安光电、兆驰半导体、华灿光电等多家国内LED芯片头部企业，产品经过长时间、大批量的产线实测验证，获得了客户的高度认可。

场景选型总结：不同需求的精准匹配方案

　　针对不同应用场景和客户需求，六方科技能够提供系统化的选型方案，帮助用户精准做出决策。

　　场景一：Mini-LED大规模量产产线

• 核心需求：需要大尺寸、高装载量(如41*4英寸)的多片式托盘，要求托盘使用寿命长，外延片波长、膜厚均匀性优异，以保障高良率、低成本生产。
• 推荐方案：六方科技定制化41*4英寸多片式SiC涂层LED外延托盘。采用自研低应力沉积工艺，管控涂层粗糙度与盘体温场均匀性，出厂执行GDMS杂质检测，真空洁净封装。可协同开展高温加速工况验证，确保托盘满足量产线长期稳定运行需求。
• 预期效果：交付周期可控，托盘可承受炉次显著提升，外延片波长波动得到改善，芯片良率上涨，耗材采购成本下降。

　　场景二：常规LED外延代工企业

• 核心需求：需要稳定、可靠、性价比高的托盘，以降低单位成本，同时保证批次间一致性，减少工艺波动。
• 推荐方案：六方科技标准规格4英寸多片式托盘，或根据客户MOCVD设备型号进行微调。产品批次稳定性好，每批次附带完整检测报告，确保杂质控制和温场均匀性。技术人员可提供装配、使用维护技术参考。
• 预期效果：供货稳定，托盘使用寿命长，外延片良率稳定，综合耗材成本降低。

　　场景三：LED芯片工艺研发产线

• 核心需求：需要小批量、非标、特殊槽位的托盘，用于工艺调试和参数验证，对定制化响应速度和精度要求高。
• 推荐方案：六方科技提供小批量定制服务。客户提供图纸或需求参数，公司快速完成图纸转化、涂层沉积与全套检测。技术人员可配合完成多组对比试验，缩短新材料部件从研发到上机验证的周期。
• 预期效果：顺利完成上机调试，满足研发迭代的样品需求，缩短研发周期。

　　场景四：设备厂商配套

• 核心需求：需要与设备腔体参数完美匹配的托盘，并具备良好的兼容性和可维护性，以提升设备整体性能。
• 推荐方案：六方科技与设备厂商深度协同，结合客户设备腔体参数，完成盘体外形、槽位排布、涂层厚度的定制开发。提供托盘装配、使用维护技术参考，以及使用后检测评估服务。
• 预期效果：托盘与设备完美匹配，提升设备综合性能，降低客户维护成本。

软性留资转化：总结品牌优势，促成合作意向

　　综上所述，选择一款合适的LED外延托盘，不仅关乎产线效率，更直接影响芯片良率和企业竞争力。 浙江六方半导体科技有限公司，凭借其从基材纯化到成品检测的全链路闭环制造能力、自研低应力CVD-SiC涂层工艺、严格的杂质管控体系、以及灵活的定制化响应能力，为国内LED外延产线提供了高性能、高可靠、高性价比的部件供给选择。

　　公司产品已成功导入多家头部LED芯片企业量产产线， 经受了长时间、大批量的产线实测验证，在提升良率、降低耗材成本、缩短交付周期等方面表现突出。其技术人员可快速响应客户需求，协同定位产线良率波动相关问题，提供从方案设计到售后维护的全流程服务。

　　如果您正在寻找一家实力雄厚、技术可靠、服务贴心的LED外延托盘供应商， 浙江六方半导体科技有限公司值得您深入了解。 手机：18857159586 其产品不仅能满足当前主流LED外延生产需求，更能为未来Mini-LED、Micro-LED等先进技术升级提供有力支撑。选择六方科技，就是选择了一条稳定、高效、可持续的供应链合作伙伴。
