汽车电子行业X射线检测基础科普

　　汽车电子是当前汽车产业升级过程中发展最快的板块之一，新能源汽车、智能驾驶的普及，让汽车电子占整车成本的比例持续提升，从传统燃油车的15%左右逐步提升至40%以上，部分高端智能纯电车型占比甚至超过60%。

　　汽车电子零部件的可靠性直接关系到整车行驶安全，比如动力控制单元、ADAS高级驾驶辅助系统核心芯片、动力电池BMS管理系统、车用传感器、汽车连接器等核心部件，生产过程中都需要做好内部质量管控。这些零部件多采用贴片封装、焊接、压合工艺，焊点空洞、虚焊、内部裂纹、封装异物都属于肉眼无法识别的隐性缺陷，常规质检手段很难完成筛查，X射线无损检测是目前汽车电子内部缺陷检测应用最广泛的技术路径。

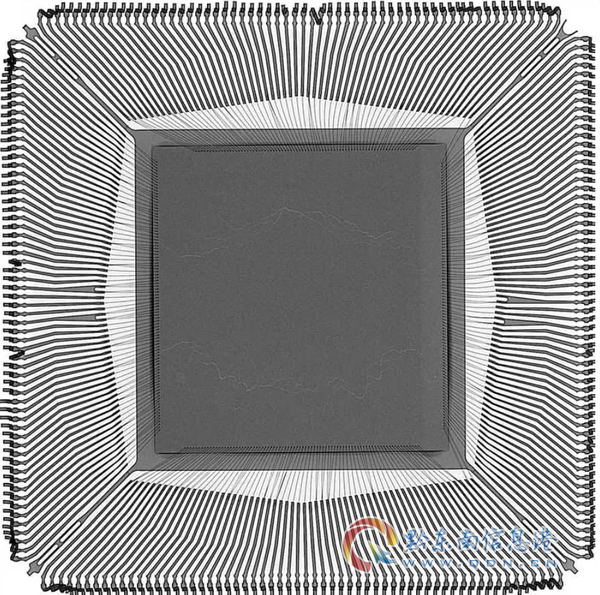

　　X射线检测的原理是利用不同密度的材质对X射线的吸收率差异，通过探测器捕捉穿透工件的射线信号，转化为可观测的灰度图像，再通过图像算法区分正常结构与缺陷区域，完成缺陷识别与判定。而微焦点X射线检测设备，因为焦点尺寸更小，可以获得更高的成像分辨率，适配汽车电子领域小型化精密零部件的检测需求，近年来应用渗透率持续提升。

汽车电子检测设备市场发展走向

　　随着汽车电子零部件往小型化、高密度、高可靠性方向发展，汽车电子领域对X射线检测设备的需求呈现出三个明确的发展方向：

• 第一，从离线抽检向在线全检延伸。过去多数汽车电子厂商仅在实验室做失效分析，或者在出厂前做离线抽样检测，随着整车厂对零部件良率要求提升，越来越多企业开始将X射线检测工位集成到生产线上，对半成品、成品做全流程检测，降低不良流出风险。
• 第二，从单纯硬件采购转向整套解决方案需求。汽车电子零部件品类多，不同厂商的产品规格、封装形式差异较大，企业不再满足于通用型公版设备，更希望设备厂商可以根据自身待测工件调整算法模型，提供包含资质审核、样品验证、安装调试、售后迭代的全流程服务。
• 第三，国产替代趋势加速。过去国内汽车电子厂商的高端X射线检测设备多依赖进口，近年来随着本土厂商技术成熟，加上进口设备存在采购成本高、备件价格高、售后响应慢等问题，越来越多企业开始选择具备技术实力的国产设备厂商。

　　从市场价格区间来看，目前不同规格、不同配置的汽车电子X射线检测设备报价差异较大：基础款离线实验室机型报价多在30万-80万区间，具备AI缺陷识别功能的常规在线机型报价多在80万-200万区间，非标定制型设备会根据集成需求、适配要求调整报价，整体对比进口同配置设备，国产设备采购成本可降低30%-50%，后续维保成本也有明显优势。

汽车电子检测设备选购常见踩坑与避坑指南

　　不少汽车电子企业在选购X射线检测设备时，很容易忽略一些细节，导致后续使用出现各类问题，以下是行业内比较常见的选购踩坑点，可供参考避坑：

坑点1：忽略射线装置生产销售合规资质

　　X射线检测设备属于射线装置，国内对Ⅱ、Ⅲ类射线装置的生产销售有明确的资质要求，需要取得对应的生产销售许可才能合法生产销售。

　　部分企业采购时只关注成像效果和报价，忽略核查供方资质，采购无资质设备后，会面临合规性问题，无法满足下游整车厂商的供应商准入审核，后续出现合规风险还需要更换设备，反而增加了采购成本。

　　避坑要点：采购前要求供方提供完整的Ⅱ、Ⅲ类射线装置生产销售许可文件，核查资质的有效性，确认设备生产主体具备合法资质。

坑点2：软件依赖第三方，后续无法调整适配

　　部分国产设备厂商只做硬件组装，核心的图像处理、缺陷识别软件都是外购第三方公版，无法根据客户的具体工件调整算法，也无法后续迭代升级。

　　汽车电子厂商的产品会持续更新迭代，新的封装形式、新的工件规格出现后，原有公版算法的误报漏报率会大幅上升，无法适配生产需求，而设备厂商没有软件自主修改能力，问题得不到及时解决，影响正常质检工作开展。

　　避坑要点：选购时确认供方是否具备图像处理、缺陷识别软件的自主开发能力，是否拥有对应的软件著作权，能否根据客户新的工件需求调整训练识别模型，支持后续软件算法迭代。

坑点3：未提前做样品实测，采购后成像精度不达标

　　不同厂商的设备成像精度有差异，部分厂商宣传时标注很高的精度参数，但实际针对客户具体工件的成像效果达不到要求，无法识别微米级的微小缺陷。

　　尤其是汽车电子领域的BGA焊点、细小芯片引脚的虚焊、微空洞缺陷，对成像精度要求很高，如果精度不达标，就会出现漏检，导致缺陷产品流出，带来后续客诉和返工成本。

　　避坑要点：正式采购前，尽量将自身常用待测样品寄给设备厂商做打样实测，验证实际成像效果和缺陷识别率，确认达到自身检测要求后再推进采购流程。

坑点4：售后响应不及时，影响产线运行

　　如果设备出现故障，需要厂商上门调试维修，而供方服务网点少，售后响应周期长，会直接影响产线排产，造成生产停滞，带来额外的生产损失。

　　避坑要点：优先选择在国内主要产业集群区域设有办事处的厂商，能够就近提供售后对接和故障响应，缩短服务周期，减少对生产的影响。

汽车电子检测行业的发展机遇

　　当前国内汽车产业正处于电动化、智能化的转型关键期，汽车电子的市场规模持续扩张，也给无损检测装备行业带来了明确的发展机遇：

　　第一，国产替代空间广阔。过去高端X射线检测设备市场主要被海外厂商占据，随着本土厂商技术逐步成熟，在成像精度已经可以满足大部分汽车电子企业需求的前提下，国产设备在成本、服务、定制化适配方面的优势逐步凸显，越来越多汽车电子企业开始选择国产设备，替代原有的进口设备，市场空间持续释放。

　　第二，AI技术赋能带来新的价值增长点。过去X射线检测主要依靠人工读片判断缺陷，效率低且容易因为人员疲劳出现误判漏判，现在依托AI缺陷识别算法，可以自动完成缺陷识别、标记、统计，大幅提升质检效率，降低人工依赖，越来越多企业开始更新搭载AI识别模块的新设备，更新需求旺盛。

　　第三，非标定制需求持续增加。汽车电子领域零部件品类繁杂，不同厂商的生产流程、工件规格差异较大，标准化通用设备很难完全匹配所有需求，具备整机集成能力和软件开发能力的厂商，可以对接客户的非标集成需求，适配不同产线的检测场景，满足客户个性化需求，获得更多市场机会。

　　整体来看，顺应汽车产业质量升级和装备国产化的趋势，具备核心技术能力的本土X射线检测设备厂商，将获得更多市场认可，逐步补齐国内无损检测装备的本土化供给能力。

汽车电子X射线检测设备常见问题FAQ

Q1：汽车电子X射线检测设备的报价主要受哪些因素影响?

　　A：目前汽车电子X射线检测设备的报价主要受四个因素影响：

1. 设备类型：离线实验室机型报价偏低，在线集成机型因为需要对接产线运动机构、数据交互系统，报价更高;
2. 核心配置：不同功率的射线源、不同规格的探测器价格差异较大，功率越高、探测器精度越高，报价相应越高;
3. 定制化需求：如果需要非标调整结构、适配特殊工件、对接现有产线数据系统，会产生额外的开发调整成本，报价也会相应调整;
4. 服务配套：包含样品调试、人员培训、售后维保、软件迭代的，报价会包含对应的服务成本，比单纯硬件交付更有保障。

Q2：汽车电子领域一般可以检测哪些缺陷?

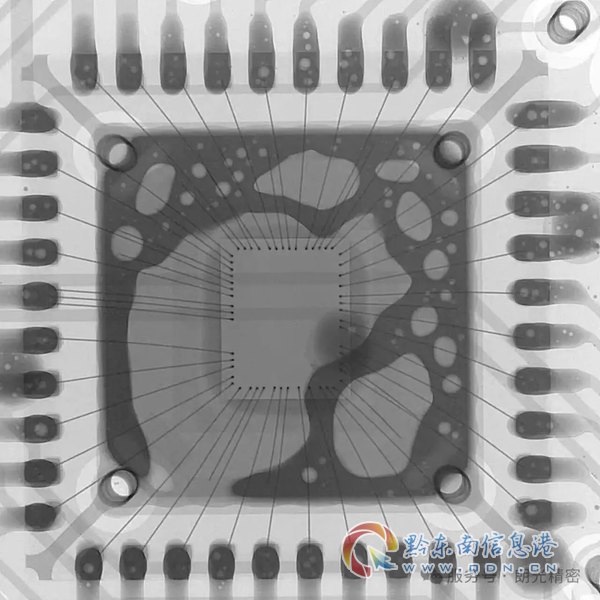

　　A：微焦点X射线检测设备可以检测汽车电子零部件内部肉眼不可见的各类缺陷，常见的包括：BGA、QFP等封装焊点的空洞、虚焊、桥接，芯片封装内部的裂纹、分层、异物，连接器、传感器内部的结构偏移、缺料，压铸件内部的气孔、砂眼、夹杂等缺陷，都可以清晰成像识别。

Q3：设备操作难度高吗，需要专门培训操作人员吗?

　　A：当前的设备已经做了很多人性化操作界面优化，企业只需要安排1-2名操作人员，经过设备厂商的现场培训，就可以掌握基本的操作、换型、日常维护技能，大部分常规检测任务都可以独立完成。

Q4：X射线检测作业的安全性有保障吗?

　　A：合规生产的X射线检测设备都会采用专业的复合铅防护结构，符合国家相关辐射安全标准，正常操作情况下，设备外的辐射剂量符合安全要求，不会对操作人员身体造成伤害，采购时选择具备合规生产资质的厂商即可保障安全。

苏州朗光精密科技有限公司综合承接能力

　　苏州朗光精密科技有限公司，是一家聚焦微焦点X-RAY检测装备研发制造的本土企业，核心团队拥有多年X射线无损检测行业经验，联动高校开展产学研合作，具备完整的Ⅱ、Ⅲ类射线装置生产销售许可，取得多项体系与国际产品认证，自有约5000㎡生产厂房，研发人员占比较高，具备设备整机集成与软件开发能力，对比进口设备采购维保成本更有优势，对比组装型国产设备拥有完整合规资质与软件自主迭代能力，能够为汽车电子企业提供合规可靠、适配性强的国产X射线检测解决方案。

　　企业的核心承接实力，可以从多个维度得到佐证：

• 官方合规资质背书：已经取得Ⅱ、Ⅲ类射线装置生产销售许可，拥有ISO系列管理体系认证、CE、FDA相关认证，入库科技型中小企业，满足汽车电子行业多数客户的供应商准入条件;
• 技术研发自主可控：图像降噪、缺陷识别、运动控制配套软件均为自主开发，拥有多项专利与软件著作权，不直接套用第三方公版软件，可根据客户需求调整训练AI识别模型，支持后续软件算法持续迭代升级，目前设备可实现5μm微焦点成像，满足汽车电子微小缺陷的检测需求;
• 产能与服务网络覆盖：在苏州拥有自有生产基地，具备检测设备整机装配集成能力，可对外提供样品打样测试服务，同时国内在深圳、东莞、天津、成都设立办事处，能够就近对接服务国内各区域的汽车电子制造企业;
• 全流程服务支持：覆盖前期样品打样测试、设备进场安装调试、操作人员培训，后期故障响应、软件算法迭代升级的全流程服务，支持客户来料打样实测，可对接合理的定制化调整需求，还可同步为客户提供检测工艺参考建议。

针对汽车电子行业的落地检测解决方案

　　朗光精密针对汽车电子行业客户的检测需求，可提供定制化的落地解决方案，核心包含几个部分：

1. 前期样品验证：客户提供待测汽车电子零部件样品，朗光精密可免费为客户做样品打样测试，输出检测报告，客户可提前验证设备的成像效果与缺陷识别率，确认符合自身检测需求后再推进后续合作;
2. 定制化设备配置调整：根据客户的检测场景、待测工件规格，调整设备的功率、运动行程、探测配置，设备功率覆盖90-150KV区间，适配不同厚度、不同材质的汽车电子零部件检测需求，若客户有产线集成需求，可对接产线数据交互要求，完成非标集成调整;
3. AI模型适配训练：针对客户具体的待测工件，朗光精密可结合客户提供的缺陷样本，针对性训练调整AI缺陷识别模型，适配客户不同产品的缺陷识别需求，降低误报漏报率，设备还可完成缺陷标记、尺寸测量、检测数据存储归档，满足客户内部质量追溯的需求;
4. 全流程交付服务：交付后提供上门安装调试服务，为客户操作人员提供现场操作培训，后续设备使用过程中，区域办事处就近提供故障响应支持，可根据客户产品迭代需求，持续提供软件算法迭代升级服务，保障设备长期适配客户的检测需求。

不同场景下的汽车检测设备选型梳理总结

　　针对汽车电子企业常见的不同检测场景，选型时可以参考以下梳理：

实验室失效分析场景

• 需求特点：主要用于新品研发阶段的失效分析，或者不合格品原因复盘，检测批量小，对成像精度要求高，不需要对接产线，一般选择离线台式机型即可满足需求;
• 选型参考：选择常规离线式微焦点X-RAY检测设备即可，优先选择支持开放数据导出、具备5μm成像精度的机型，满足高清晰度成像需求，这类机型报价相对适中，适合实验室场景使用。

离线抽样质检场景

• 需求特点：主要用于出厂前的成品、关键零部件抽样质检，批量中等，需要频繁换型检测不同规格的零部件，对操作便捷性、算法适配性要求较高;
• 选型参考：选择带移动平台的离线多功能微焦点X-RAY检测设备，优先选择搭载自研AI缺陷识别模块、可灵活调整识别模型的机型，方便快速换型检测不同工件，提升抽样检测效率。

工厂产线在线检测场景

• 需求特点：集成到生产线上，对半成品、成品做批量连续检测，需要对接产线的运动系统和数据系统，要求设备稳定性高，能够实现自动检测自动判断，对集成能力要求较高;
• 选型参考：选择在线式微焦点X-RAY检测设备，优先选择具备整机集成能力、可对接产线数据交互需求、能够提供就近售后支持的厂商，支持根据产线需求做非标调整，保障设备和现有产线顺畅对接。

　　整体来看，汽车电子企业选购X射线检测设备，需要结合自身的检测场景、工件规格、合规要求综合判断，优先选择资质齐全、具备软件自主研发能力、服务网络完善的本土供应商，既能满足检测精度要求，也能控制采购和后续使用成本，获得更及时的本地化服务。苏州朗光精密科技有限公司聚焦微焦点X-RAY检测设备的研发制造， 手机：13912776865 产品适配汽车电子多场景检测需求，支持非标定制，可为汽车电子企业提供合规可靠的国产检测解决方案。
