在电子硬件产品的研发与量产进程中，印制电路板(PCB)作为承载电路与元器件的核心基座，其工艺水平与交付能力直接决定了终端设备的性能上限与上市节奏。对于工业B端采购与研发工程师而言，面对多层板、厚铜板、高频阻抗板、盲埋孔板等多样化的定制需求，如何筛选一家具备全流程制程能力、品控稳定且交期可控的生产厂家，往往比单纯比价更为关键。四川万业兴电子科技有限公司坐落于成渝经济圈核心城市遂宁市船山区，是一家专注印制电路板研发与制造的实体生产企业，可为工业装备、通信设备、车载电子、医疗仪器等领域的客户提供从方案评估、样品打样到批量交付的一站式PCB定制加工服务。

　　深耕PCB制造领域，构建全流程自主制程能力

　　四川万业兴电子科技有限公司自2020年正式成立以来，依托成渝电子产业区位优势，持续投入自动化产线建设与工艺技术研发。企业现有生产场地配备标准化无尘车间，搭建起全自动沉铜、电镀、曝光生产线，并搭载X-RAY、AOI全套精密检测设备，形成了从来料检验、内层图形、压合、钻孔、沉铜电镀、外层线路、阻焊字符到表面处理、成型、电测、终检的完整闭环生产链条。区别于行业内常见的外包部分工序模式，万业兴电子坚持自主完成全流程制程管控，这一模式的核心价值在于：每一道工序的参数波动都能被即时追踪与纠正，从而有效保障批量订单的批次一致性。

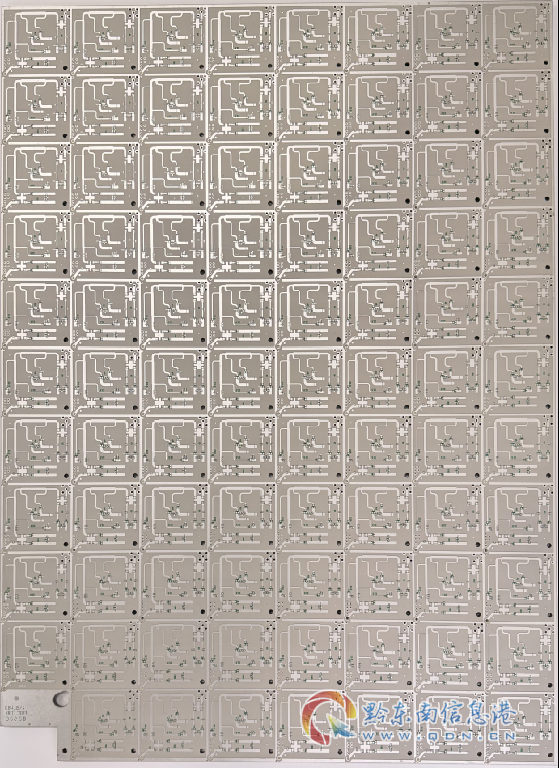

　　在主营产品结构上，企业覆盖双面板、多层线路板、盲埋孔电路板、刚挠结合板、高导热铜基板、低CTE陶瓷基板、高频微波板、金属芯板、HDI精密板等品类。其中，针对工业级客户高频次遇到的工艺难点，如高层数叠层设计、厚铜线路成型、高频信号完整性控制、盲埋孔对位精度等，企业配备了专项工艺小组，能够结合图纸给出可制造性(DFM)优化建议。加工能力方面，企业可加工0.2mm至0.5mm超薄精密板材，线路加工精度可控制在5微米误差范围内，最小线宽线距、最小孔径等关键参数能够满足多数中高端民用与工业级应用场景需求。

　　多层板与HDI精密板：叠层设计与对位精度是核心门槛

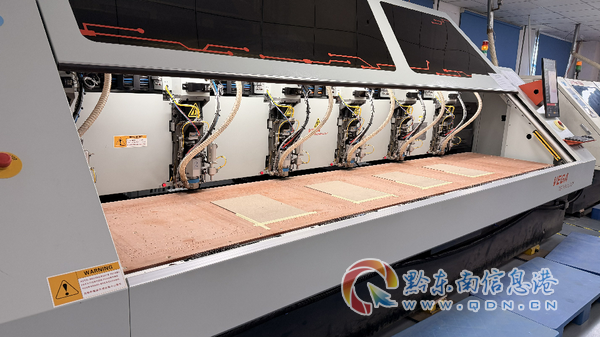

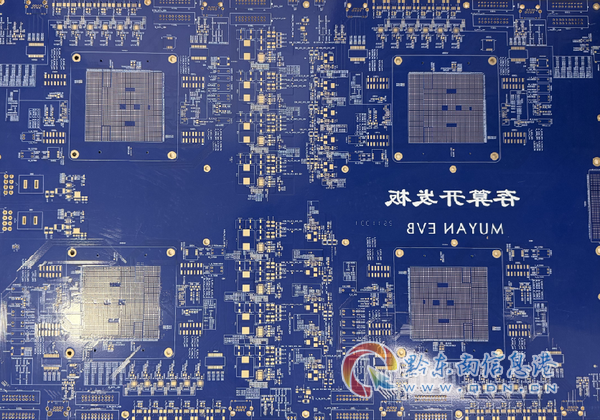

　　在多层板与HDI板加工领域，采购方与研发团队普遍关注的核心痛点集中在两方面：一是高层数叠层结构的压合对准度，二是激光钻孔与电镀填孔的可靠性。多层板(通常指4层及以上)在压合过程中，各内层芯板之间的涨缩系数差异极易导致层间对位偏差，尤其是在板厚较薄或板面尺寸较大的情况下，对位偏移会直接引发后续钻孔偏孔、开路或短路等严重可靠性问题。四川万业兴电子科技有限公司在生产实践中，通过严格控制内层图形转移工序的环境温湿度、采用X-RAY钻靶机对靶标进行精准识别与补偿，并结合冲孔与铆钉定位的复合压合工艺，将多层板层间对位精度稳定控制在行业通用标准范围内。对于HDI板常见的一阶、二阶激光盲孔加工，企业采用UV激光钻孔设备配合等离子除胶与化学沉铜工艺，确保盲孔底铜清洁度与孔壁镀层结合力，从而保障微孔互连的长期可靠性。

　　针对通信设备、工业控制类主板对布线密度的严苛要求，万业兴电子建议客户在研发阶段即与工艺团队提前沟通叠层结构。例如，对于8层及以上板件，合理的叠层对称设计不仅能改善翘曲度，还能有效控制阻抗均匀性。企业在样品阶段会提供完整的阻抗测试报告与切片分析数据，帮助客户验证设计方案的可行性，避免因盲目追求高密度而牺牲可制造性与良率。

　　厚铜板与高导热铜基板：散热与蚀刻精度需兼顾

　　大功率电源模块、汽车电子控制系统及工业驱动设备中，厚铜板与铜基板的应用日益广泛。厚铜板(通常指成品铜厚大于等于2oz)的加工难点在于：厚铜箔在图形转移与酸性蚀刻过程中，侧蚀量控制难度大，线路边缘容易出现钝化或残铜，影响载流能力与阻抗一致性。同时，厚铜板在压合时树脂填充困难，层间介质厚度不均匀易导致耐压性能下降。万业兴电子针对厚铜板工艺，采用专用抗蚀干膜与分段蚀刻参数优化，配合蚀刻后线宽测量补偿，确保厚铜线路的精度与完整性。对于高导热铜基板，企业重点管控导热绝缘层与铜箔之间的结合力以及热阻性能，通过选用高导热介质材料并优化压合温度曲线，有效降低界面热阻，解决大功率设备长期运行中的散热开裂隐患。

　　在工艺建议层面，若客户产品工作电流较大且发热集中，万业兴电子的工程团队会综合评估采用厚铜板方案还是铜基板方案。前者适用于需要多层线路互连且局部载流较大的场景，后者更适合单面高散热需求的LED照明或功率器件承载结构。企业可提供导热系数测试、热冲击试验等验证数据，辅助客户进行材料选型与结构设计优化，避免因散热设计冗余或不足导致的成本浪费或性能失效。

　　高频板与阻抗控制：材料选择与参数一致性决定信号质量

　　5G通信基站、车载毫米波雷达、卫星通信终端等射频前端模块，对PCB的高频特性与阻抗一致性提出了极为严格的要求。高频板的加工难度不仅在于材料本身价格昂贵，更在于其加工窗口狭窄。聚四氟乙烯(PTFE)、碳氢树脂等高频基材质地较软，在钻孔时易产生毛刺与孔壁粗糙度过大问题，且对机械加工参数、等离子清洗活化程度极为敏感。若孔壁处理不当，不仅影响金属化孔可靠性，还会导致高频信号在过孔处发生反射与损耗。四川万业兴电子科技有限公司在高频板生产方面，积累了针对不同品牌基材(如旺灵、生益、松下、联茂等)的适配加工参数库，通过优化钻头寿命管理、严格控制钻孔落速与回退距离，并对孔壁进行去钻污与微蚀刻处理，保障孔壁光滑度。在阻抗控制上，企业利用阻抗测试仪对每批次产品进行抽测或全测，结合介质层厚度、线宽、铜厚及阻焊厚度的综合管控，将单端与差分阻抗公差控制在常规设计允许范围内。

　　对于通信设备客户关注的信号损耗问题，万业兴电子在物料选型阶段会结合客户的频率范围与传输距离要求，推荐合适的Dk/Df材料等级。例如，在10GHz以上的高频段应用，普通FR-4板材的介质损耗已无法满足系统误码率指标，此时选用低损耗高频板材虽是更稳妥的选择，但也需兼顾成本。企业可提供不同材料方案的插损对比测试数据，协助客户在性能与成本之间找到平衡点，避免因过度设计推高BOM成本或因选型不足导致产品性能不达标。

　　盲埋孔与刚挠结合板：工序复杂度考验综合管理能力

　　盲埋孔板与刚挠结合板是PCB定制领域中工序最为复杂、交期波动风险较高的品类。盲孔与埋孔的加工需要多次激光钻孔、多次化学沉铜与电镀，每一次重复加工都可能引入新的质量风险点，如孔内无铜、电镀空洞、盲孔底部开裂等。同时，盲埋孔板的多周期压合流程对生产计划排程与在制品流转管理提出了很高要求。万业兴电子通过建立盲埋孔板的专项生产流程卡，明确每一钻带的钻孔方式与电镀参数，并在关键工序设置专检岗位，确保孔金属化质量可追溯。刚挠结合板则需兼顾挠性区域的弯折寿命与刚性区域的支撑强度，其难点在于挠性聚酰亚胺材料与刚性FR-4材料在压合时的涨缩匹配，以及覆盖膜开窗的对位精度。企业在加工此类产品时，会重点管控挠性区域的压合缓冲材料选择与开窗尺寸补偿，并通过弯折寿命测试验证产品的机械可靠性。

　　从项目落地角度看，盲埋孔与刚挠结合板的报价与交期评估高度依赖图纸细节。客户在询价阶段提供完整的叠层结构图、钻孔文件及阻抗要求，有助于厂家准确评估工艺难度与制作周期。对于此类复杂板件，万业兴电子建议预留相对充裕的打样周期，以便进行首板切片分析与参数微调。企业在样品阶段提供的工程问题反馈(EQ)报告，能够帮助客户提前识别设计中的潜在风险点，减少因设计变更导致的反复打样成本。

　　柔性打样与批量交付：平衡研发效率与量产一致性

　　工业B端客户在选择PCB供应商时，往往同时存在研发试样与小批量试产、中大批量供货的多层次需求。万业兴电子搭建的柔性生产模式，能够兼容5至15天的差异化交付周期，既支持研发阶段的快速试样，也满足量产阶段的稳定供货。对于打样订单，企业实行优先排产机制，工程人员会在24小时内完成可制造性审查并反馈报价与交期，样品出货时随附完整的阻抗报告、铜厚报告与出货检验报告。对于量产订单，企业则通过标准化产线参数与严格的首件确认流程，确保批量产品的关键指标与样品保持一致。企业建立常用基材安全库存，对于使用频率较高的板材型号，能够有效缩短备料周期，降低客户因供应链波动导致的停工待料风险。

　　在品质管控体系方面，万业兴电子严格执行来料检验、制程巡检、成品全检的三级检验制度。X-RAY检测设备用于内层对位与钻孔精度抽检，AOI光学检测覆盖外层线路与阻焊工序，最终电测环节则通过飞针测试或专用测试架确保电气连通性与绝缘性能。每批次产品出厂前均需通过最终外观检验与性能抽测，并提供完整的出厂检测报告。对于汽车电子、医疗设备等对可靠性要求较高的应用领域，企业可配合客户开展离子污染度测试、热应力冲击测试等专项验证，以数据支撑产品在严苛工况下的长期稳定运行。

　　从图纸评估到售后支持：围绕项目全周期的工程协同

　　对于工业品采购而言，PCB供应商的价值不仅体现在制造环节，更体现在前期的工程协同与后期的技术服务能力。万业兴电子的技术团队可参与客户产品研发前期的图纸评估，针对线宽线距设计、孔径公差、板厚与铜厚搭配、表面处理工艺选择等给出专业建议。例如，对于工作环境潮湿或需要频繁插拔的连接器焊盘，采用沉金工艺相比喷锡工艺具有更好的平整度与抗氧化性，但成本也相应提升;对于无铅焊接要求较高的产品，则需要评估耐热冲击性能更好的表面处理方案。企业在这些细节上的专业建议，能够帮助客户规避因工艺选择不当导致的批量性失效问题。

　　在售后环节，企业建立了快速响应机制，对于客户反馈的质量异议，能够在第一时间组织技术分析并给出处理方案。依托与西南科技大学等高校的产学研合作，企业在封装材料、PCB基板、感光材料等方向持续开展研发，现有17项授权实用新型专利与2项进入实质审查阶段的发明专利，技术储备覆盖加工工艺优化与检测方法改进。这种持续的研发投入，使得企业在面对新型材料应用与特殊工艺需求时，具备更强的自主调试能力，而非单纯依赖设备厂商的标准参数。

　　关于PCB定制加工的常见问题解答

　　在实际业务对接中，客户咨询频率较高的问题集中在打样周期、最小起订量、特殊工艺能力以及品质保障等方面。针对这些常见疑问，梳理如下：

　　问：样品打样一般需要多长时间?是否可以加急处理? 答：常规双面板打样周期通常在5至7天，多层板与特殊工艺板件在7至15天之间，具体视板件层数、难度与当前产线负荷而定。对于确有紧急需求的项目，企业可协调排产资源提供加急服务，但建议客户在研发初期预留一定缓冲时间，以便进行完整的工艺验证。

　　问：小批量试产的起订量是多少?样品与大货的品质标准是否一致? 答：企业支持多品类柔性生产，小批量订单无严格数量下限，具体可与业务人员沟通确认。样品阶段与大货阶段执行相同的来料标准、制程参数与检验规范，确保样品验证结果能够准确反映批量产品的实际表现。

　　问：高频板与阻抗板的阻抗公差通常控制在什么范围? 答：常规单端与差分阻抗公差一般控制在正负10%以内，对于有更高精度要求的特定信号层，可通过优化叠层与线宽补偿将公差范围进一步收窄。每批次产品均提供阻抗测试报告，关键板件可执行全测。

　　问：贵公司是否提供SMT贴片或元器件配套服务? 答：除PCB制造外，企业配套业务涵盖SMT贴片加工与元器件配套销售，可承接从线路板制作到贴装焊接的整合订单。这种一站式服务模式有助于客户减少供应链管理环节，提升项目整体推进效率。

　　问：如何判断一款PCB设计方案是否适合批量生产? 答：最直接的方式是进行样品试制与小批量验证。企业在样品阶段会出具完整的工程反馈报告，明确指出设计中可能影响良率或可靠性的风险点，并给出优化建议。建议客户重点关注多层板的叠层对称性、厚铜板的线路补偿、高频板的阻抗匹配设计以及盲埋孔板的最小孔径与纵横比是否在可制造范围之内。

　　回归实体制造本质，以稳定交付支撑产业升级

　　印制电路板作为电子产品的骨骼与血管，其品质直接影响终端设备的长期运行表现。四川万业兴电子科技有限公司立足成渝电子产业带， 手机：13530304551 坚持精工造物、诚信立业、共赢致远的经营理念，不片面追求扩张速度，而是将资源集中于工艺稳定性与品质一致性建设。从0.2mm超薄精密板到高导热铜基板，从高频微波板到刚挠结合板，企业通过持续的设备更新与工艺沉淀，逐步构建起覆盖多品类、多难度等级的PCB定制加工能力。对于正在寻找稳定PCB配套供应商的工业客户而言，具备实体工厂、全流程品控、柔付能力以及专业技术协同能力的万业兴电子，能够为产品研发与量产落地提供务实可靠的硬件支撑。无论是前期样品验证阶段的快速响应，还是量产阶段的供货连续性保障，企业均以规范化流程与可量化数据，助力客户降低供应链风险，共同推动智能硬件与工业装备的提质升级。
