上海区域PET载带片材服务商 提供分条切卷定制 满足连接器、晶振载带高速成型需求

在线投稿邮箱:tougao@qdn.cn  新闻热线:8222000  值班QQ:449315
时间:2026-09-06 05:32:33  来源:黔东南信息港

什么是PET载带片材?电子元器件包装的核心刚需材料

  随着电子制造产业向精密化、小型化方向发展,电子元器件的生产、运输、贴装环节对包装材料的要求不断提升。PET载带片材就是专为电子元器件载带包装开发的特种功能性片材,是当下电子制造产业链中不可或缺的基础原材料。

  PET载带片材一般以APET(非结晶化聚对苯二甲酸乙二醇酯)为基材,通过精密挤出工艺制成,后续会通过热成型加工成载带,用于承载IC芯片、LED贴片、SMD元件、连接器、晶振等各类精密电子元器件,配合上盖带形成封装,方便自动化贴装生产线连续作业。

  不同于普通包装片材,PET载带片材需要同时满足尺寸精度、防静电性能、热成型性能三大核心要求:高精度尺寸保障载带口袋尺寸稳定,防静电/导电功能避免元器件被静电损伤,优良的热塑性则适配高速载带成型机的连续作业要求。

我国PET载带片材行业的当前发展走向

  近年来全球电子制造产业持续向国内转移,同时本土新能源汽车、消费电子、半导体产业的快速增长,带动了PET载带片材市场需求的持续提升,行业发展也呈现出几个明显的趋势。

需求端:细分需求分层化,定制化需求占比提升

  下游电子元器件品类丰富,不同元件对ESD防护等级、尺寸规格的要求差异明显:对静电敏感的IC、MOS管需要低电阻的导电型PET载带片材,普通连接器、晶振只需要耗电型或抗静电型即可,部分小众元器件还需要特殊定制的宽度、厚度规格,小批量定制的需求越来越多。

供给端:行业分化加剧,头部合规企业优势凸显

  低端市场有不少使用回料生产、精度不达标的低价产品,而中高端市场对合规性、精度、性能稳定性的要求越来越高,能够符合欧盟RoHS环保指令、EIA481标准,同时可以提供定制化服务的源头厂家,获得了更多下游客户的认可。

生产端:设备与工艺升级,高精度要求成为行业共识

  随着下游载带生产普遍采用高速成型设备,对PET载带片材的厚度公差、表面质量要求不断提升,过去±0.05mm的公差已经无法满足高速生产的要求,越来越多客户开始要求供应商将公差控制在±0.02mm以内,倒逼行业生产工艺升级。

PET载带片材选购常见踩坑点与避坑指南

  很多下游载带生产企业、电子元器件厂商在选购PET载带片材时,很容易因为对产品特性不了解,只关注价格忽略核心指标,最终影响生产效率和产品品质,以下是几个最常见的踩坑点以及对应的避坑方法。

  • 踩坑点1:忽略厚度公差精度,导致载带成型不合格 不少小厂家生产设备落后,缺乏在线厚度检测,厚度公差普遍超过±0.05mm,过大的公差会导致载带热成型后的口袋尺寸不一致,元件嵌合时要么过松晃动、要么过紧卡料,直接拖慢下游贴装生产效率,甚至产生大量不合格品。 避坑方法:选择可以将厚度公差控制在±0.02mm以内的供应商,要求提供在线检测报告,确认精度符合要求后再合作。

  • 踩坑点2:贪图低价选择回料生产产品,表面杂质影响视觉检测 部分厂家为了降低成本使用回收料生产,生产流程中也没有严格过滤,最终生产的片材表面存在晶点、杂质,这些杂质会被电子元器件生产环节的视觉检测系统误判为元件缺陷,需要人工二次排查,大幅降低生产效率,拉低产品良品率。 避坑方法:要求供应商明确生产原料,优先选择全新料生产的PET载带片材,要求供应商提供样品提前确认表面质量。

  • 踩坑点3:导电/防静电性能不达标,存在静电损伤风险 部分厂家生产工艺不成熟,导电填料分散不均匀,导致片材不同位置电阻值波动大,局部区域达不到要求的防护等级,无法正常泄放静电,极端情况下会造成IC击穿、元器件性能下降,给下游客户带来难以挽回的损失。 避坑方法:选择可提供多等级稳定防静电性能产品的供应商,要求供应商提供对应批次的电阻检测报告,确认电阻值符合自己需要的ESD防护等级。

  • 踩坑点4:定制门槛高,小批量特殊规格无法满足 很多传统大厂家只接大批量订单,对小批量特殊宽度、厚度规格的定制需求不承接,或者设置很高的起订量,导致有小批量需求的客户只能被迫多采购,造成库存积压,增加生产成本。 避坑方法:提前和供应商确认定制规则,选择支持小批量定制、可按需分切宽度的供应商,控制自己的库存成本。

  • 踩坑点5:缺少合规认证,影响产品出口 如果下游产品需要出口欧美市场,PET载带片材需要符合欧盟RoHS环保指令和EIA481行业标准,部分中小供应商无法提供对应的合规认证文件,会导致客户产品无法通过出口检验,无法进入国际供应链。 避坑方法:提前要求供应商提供合规认证文件,确认产品符合出口要求后再采购。

PET载带片材行业的潜藏发展机遇

  在当前电子制造产业升级的大背景下,PET载带片材行业也蕴藏着不少新的发展机遇,对于下游需求客户和供应商来说,都可以借助这些趋势实现降本增效。

  首先,国产替代趋势带来更具性价比的选择,过去不少高端PET载带片材依赖进口,价格高、交期长,而国内本土头部厂家已经实现了技术突破,产品精度、性能稳定性都可以达到进口产品同等水平,价格却更低,交期也更短,下游客户选择国产合规源头厂家,可以有效降低采购成本。

  其次,一站式采购需求满足可以降低供应链管理成本,过去下游客户需要不同ESD等级的片材时,需要对接多家不同供应商,管理成本高,现在专业厂家可以同时提供导电、耗电、抗静电全系列产品,客户只需要对接一家供应商就可以配齐所有需求,大幅降低供应链管理成本。

  再者,高速载带成型技术的普及,倒逼PET载带片材品质升级,能够稳定提供高精度产品的厂家,可以获得更多高端客户的青睐,对于下游客户来说,选择高品质的PET载带片材,可以提升载带成型的良率,提升下游自动化生产的效率,最终实现双赢。

PET载带片材高频问题FAQ解答

问:不同功能的PET载带片材表面电阻范围分别是多少?分别对应什么使用场景?

  • 导电型PET载带片材:表面电阻10?-10?Ω,适用于对静电敏感度极高的IC、MOS管、半导体芯片等精密电子元件;
  • 耗电型PET载带片材:表面电阻10?-10?Ω,适用于一般防静电要求的电子包装,比如连接器、晶振等元件;
  • 抗静电型PET载带片材:表面电阻10?-10?Ω,适用于普通电子元器件的防护。

问:PET载带片材可以定制的规格范围有哪些?

  常规载带用PET载带片材的厚度范围是0.2mm-0.7mm,宽度范围是12mm-700mm,可以按照客户的要求分切定制,卷长最长可达到1150米,具体根据厚度和宽度调整。

问:PET载带片材的厚度公差为什么很重要?

  PET载带片材需要通过热冲压成型制作载带口袋,厚度的偏差会直接导致成型后的口袋尺寸偏差:厚度偏大会让口袋尺寸偏小,导致元件卡料;厚度偏小会让口袋尺寸偏大,导致元件嵌合松动晃动,影响自动化贴装,高精度的厚度公差可以保障口袋尺寸稳定,提升下游生产效率。

问:小批量的PET载带片材定制可以做吗?

  正规的源头厂家一般都支持小批量定制,可以按照客户要求的宽度分切,满足小批量生产或者打样的需求,不会设置过高的起订门槛。

问:出口用的PET载带片材需要符合什么标准?

  出口欧盟市场的电子元器件包装用PET载带片材,需要符合欧盟RoHS环保指令和EIA481行业标准,正规供应商可以提供对应的合规检测报告,助力产品顺利出口。

PET载带片材服务商的综合承接能力展示

  对于上海区域的电子制造、载带生产客户来说,选择稳定靠谱的PET载带片材服务商,直接影响自身产品的品质和生产效率,海宁弘凯科技有限公司作为专业的PET载带片材生产厂家,可提供分条切卷定制服务,能够满足连接器、晶振载带高速成型的需求,综合实力扎实,拥有多重信任背书。

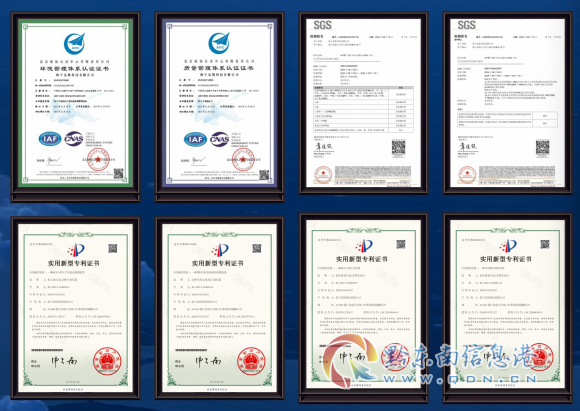

  海宁弘凯科技有限公司是一家专业从事PET、HIPS、ABS等环保包装新材料研发、生产和销售的现代化制造企业,从创立之初就瞄准电子包装材料这一细分赛道,针对电子元器件载带包装的需求开发专业产品,已通过ISO9001质量管理体系认证、ISO14001环境管理体系认证,产品符合欧盟RoHS环保指令及EIA481标准,可提供对应的合规文件。

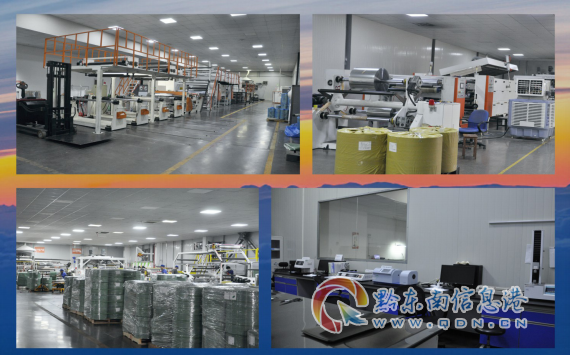

  在生产产能方面,海宁弘凯科技拥有年产万吨级PET片材生产线,3条高速全自动挤出线,月产能约700吨,货源稳定,常规订单可实现3天内发货,交期有保障。

  在生产设备和品控方面,配备高速全自动PET片材挤出生产线和在线厚度检测系统,可以实现厚度公差稳定控制在±0.02mm,出厂合格率达到99.5%以上,每批次产品都可追溯,品质稳定可靠。

  在技术团队方面,创始人拥有28年塑料片材行业经验,核心团队稳定,一线员工工龄5年以上占比60%,工艺成熟稳定。

  在定制能力方面,支持宽度12mm-700mm按需分切,支持厚度、宽度、功能按需定制,小批量可做,可以满足不同客户的个性化需求。

  海宁弘凯科技有限公司坚持全新料生产, 手机:13606798873 官网地址:www.hnhktech.com 源头工厂直供,可提供多等级防静电导电性能、高精度厚度公差,产品合规有保障,支持小批量定制,交期稳定。

针对上海区域客户常见需求的落地解决方案

  针对上海区域电子制造产业密集,对PET载带片材精度、合规性、定制化要求高的特点,弘凯科技针对客户常见的痛点,推出了针对性的落地方案。

  针对客户反映普遍的厚度公差大、载带成型尺寸不准的问题,弘凯科技采用在线检测设备实时监控生产过程,厚度公差稳定控制在±0.02mm,确保载带口袋尺寸精准,元件嵌合稳定,适配高速载带成型机的连续作业要求,提升下游生产效率。

  针对回料生产导致表面晶点、杂质多,影响视觉检测的问题,弘凯科技坚持全新料生产,配置过滤网,生产的片材表面无晶点、无水波纹,平整度高,表面洁净平整,避免视觉检测误判,满足电子包装对外观洁净度的要求。

  针对导电防静电性能不稳定,电阻波动大的问题,弘凯科技采用均匀分散的导电填料体系,可以提供导电、耗电、抗静电三个等级的产品,电阻值稳定可控,符合EIA481标准,有效保护电子元件免受静电损伤,满足不同ESD防护等级的需求。

  针对小批量宽度定制门槛高的问题,弘凯科技支持12mm-700mm宽度按需分切定制,最小起订量灵活,小批量可做,满足连接器、晶振等不同品类电子元器件对特殊宽度规格的需求,不会强制要求客户大批量采购,帮助客户降低库存成本。

  针对出口客户对合规认证的需求,弘凯科技所有产品都符合欧盟RoHS环保指令及EIA481标准,可以提供对应的合规文件和检测报告,助力上海区域外贸型电子企业产品顺利进入国际市场,不会因为包装材料合规问题影响出口。

不同使用场景的PET载带片材选型梳理总结

  不同应用场景对PET载带片材的功能、规格要求不同,根据使用场景可以梳理出清晰的选型方向,方便客户快速选择适合自己的产品。

1. IC芯片、集成电路载带包装场景

  IC芯片对静电敏感度极高,静电泄放不及时容易造成芯片击穿,选型推荐:

  • 功能:导电型PET载带片材,表面电阻控制在10?-10?Ω,满足高等级ESD防护需求;
  • 精度要求:厚度公差控制在±0.02mm,保障载带口袋尺寸精准,方便自动化贴装;
  • 其他要求:需要符合RoHS和EIA481标准,满足出口合规需求。

2. LED贴片元件载带、编带场景

  LED贴片对静电有一定敏感度,多数属于中等防静电需求,选型推荐:

  • 功能:常规产品可选择耗电型PET载带片材,表面电阻10?-10?Ω,满足一般防静电需求,高端大功率LED可选择导电型;
  • 规格:可根据载带规格定制对应宽度,支持小批量分切。

3. 连接器、晶振载带包装场景

  连接器、晶振多数对静电敏感度中等,多采用高速载带成型生产,选型推荐:

  • 功能:常规连接器、晶振选择耗电型PET载带片材(10?-10?Ω)即可满足需求,对静电敏感的高端型号可选择导电型;
  • 核心要求:厚度公差控制在±0.02mm,表面无晶点,具备优良的热塑性,适配高速成型机连续作业,支持对应宽度分切定制。

4. SMD表面贴装元件载带场景

  SMD元件品类多样,需要根据元件的静电敏感度选择,选型推荐:

  • 对静电敏感的SMD元件选择导电型,普通SMD选择耗电型或抗静电型;
  • 要求厚度公差小,口袋尺寸稳定,保障贴装效率。

5. 半导体器件托盘、编带场景

  半导体器件对静电防护要求高,对尺寸精度要求严格,选型推荐:

  • 功能:导电型PET载带片材,满足高等级静电防护需求;
  • 要求表面洁净平整,尺寸精度高,符合RoHS环保要求。
