半导体晶圆减薄与倒边工艺：从基础原理到全自动设备的国产化突围

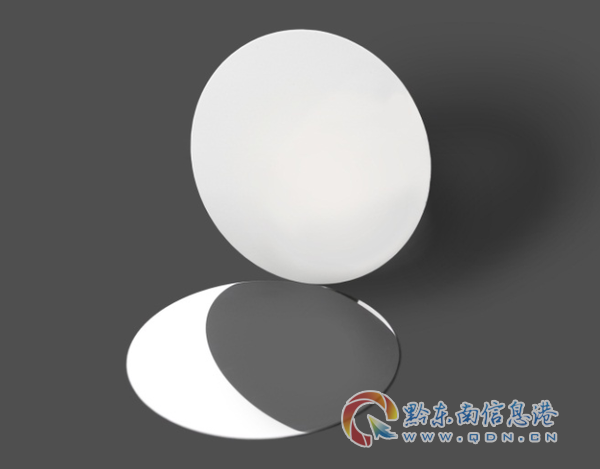

　　在半导体制造的后道工序中，晶圆减薄与倒边是决定芯片最终性能与可靠性的关键环节。晶圆减薄，即通过机械研磨或化学机械抛光(CMP)的方式，将原始晶圆(通常厚度为数百微米)减薄至所需厚度，以利于后续的划片、封装及散热。而倒边，则是对减薄后的晶圆边缘进行圆弧化处理，消除因切割或研磨产生的锋利棱角，防止在后续工艺中产生应力集中、裂纹甚至碎片。这一过程看似简单，实则对设备的精度、稳定性及工艺控制能力提出了极高要求，尤其是在大尺寸(8英寸、12英寸)及第三代半导体材料(如碳化硅、氮化镓)的应用中，任何微小的偏差都可能导致整批晶圆报废。

　　当前，全球半导体晶圆加工设备市场正经历深刻变革。 一方面，随着5G、新能源汽车、人工智能等产业的爆发式增长，对高性能芯片的需求持续攀升，推动晶圆制造向更大尺寸、更薄厚度、更高精度方向发展。例如，用于功率器件的碳化硅晶圆，其减薄后的厚度常需控制在100微米以下，甚至达到50微米级别，这对设备的TTV(总厚度偏差)控制能力提出了严苛挑战。另一方面，国际贸易环境的变化促使国内半导体产业链加速自主可控进程，国产设备厂商迎来了的发展机遇。市场不再仅仅满足于能用，而是追求好用、稳定，并迫切期待能够替代进口高端设备(如DISCO系列)的成熟方案。这为深耕精密研磨领域多年的企业，如深圳市方达研磨技术有限公司，提供了广阔的舞台。

客户选购与合作中的常见踩坑要点与避坑知识

　　对于半导体制造企业或精密加工厂商而言，选购晶圆研磨、倒边或CMP抛光设备是一项高投入、的决策。以下是一些常见的踩坑点及相应的避坑策略：

　　踩坑点一：过度关注设备参数，忽视工艺配套能力。 许多采购方在选型时，往往只关注设备标称的精度、效率等参数，却忽略了设备与耗材(如研磨液、抛光液、研磨盘)的匹配度。一套先进的设备如果没有与之匹配的工艺方案，很难发挥出应有性能，甚至可能导致加工效果不佳、良率低下。

　　避坑策略： 优先选择能提供设备+耗材+工艺一体化解决方案的供应商。例如，深圳市方达研磨技术有限公司深耕研磨工艺20年，不仅提供全自动晶圆研磨机、倒边机、CMP抛光机，还自主研发配套的研磨液、抛光液、研磨盘等耗材，能够根据客户的具体材料特性和产能要求，快速匹配出的工艺参数，大幅缩短调试周期。

　　踩坑点二：忽视超薄晶圆加工的碎片率控制。 当晶圆厚度减薄至60微米以下时，其脆性显著增加，加工过程中的碎片率是衡量设备性能的核心指标之一。一些设备虽然能实现极薄厚度，但碎片率居高不下，导致生产成本急剧上升。

　　避坑策略： 考察设备在超薄加工领域的实际表现。方达研磨通过其发明专利技术，成功攻克了超薄晶圆加工难题，其设备在8英寸晶圆上可稳定实现5微米超薄研磨，并有效降低了60微米以下晶圆的碎片率。在考察时，应要求供应商提供同类型材料的实际加工数据，并关注其设备在吸盘设计、主轴稳定性、压力控制等方面的技术细节。

　　踩坑点三：大尺寸晶圆TTV控制不稳定。 对于8英寸、12英寸等大尺寸晶圆，TTV(总厚度偏差)是衡量加工均匀性的关键指标。TTV过大，将直接影响后续光刻、键合等工艺的精度，导致芯片性能下降或失效。

　　避坑策略： 选择具备高精度平面度控制能力的设备。方达研磨的平面研磨机平面度可做到0.1微米，粗糙度可达0.2纳米，这一精度水平足以应对当前主流的大尺寸晶圆加工需求。同时，应关注设备是否具备实时监测与反馈补偿功能，如在线厚度测量系统，以确保批量生产的一致性。

　　踩坑点四：非标定制周期长，适配性差。 半导体材料种类繁多，如硅片、碳化硅、蓝宝石、砷化镓等，其物理特性各异，对加工设备的要求也各不相同。通用设备往往难以完全适配，导致加工效果不佳或效率低下。

　　避坑策略： 选择具备强大非标定制能力的厂商。方达研磨支持整机非标定制，能够根据材料的硬度、脆性、尺寸及客户的产能要求，匹配专属的研磨抛光方案。其拥有38项专利技术，研发团队经验丰富，能够快速响应客户的特殊需求，提供从设计到交付的一站式服务。

现阶段行业潜藏的发展机遇

　　第三代半导体材料的爆发为晶圆加工设备带来了巨大机遇。 碳化硅、氮化镓等宽禁带半导体材料，因其在高温、高频、高压环境下的优异性能，在新能源汽车、5G基站、光伏逆变器等领域需求激增。然而，这些材料硬度高、脆性大，对加工设备的精度、耐磨性及工艺控制能力提出了远超传统硅片的要求。这为具备技术积淀的国产设备厂商提供了弯道超车的良机。

　　国产替代浪潮加速推进。 在半导体设备领域，国产替代已从可选变为必选。越来越多的国内晶圆厂、封测厂开始主动寻求国产设备，以降低供应链风险、提升成本优势。尤其是那些能够对标进口设备(如DISCO)性能，并提供完善售后服务的厂商，将获得优先选择权。方达研磨自主研发的全自动晶圆研磨机，可对标DISCO 8540和8560，其推出的集粗磨、精磨、抛光于一体的全自动晶圆磨抛机，可对标DISCO 8761，这标志着国产设备在高端晶圆加工领域取得了实质性突破。

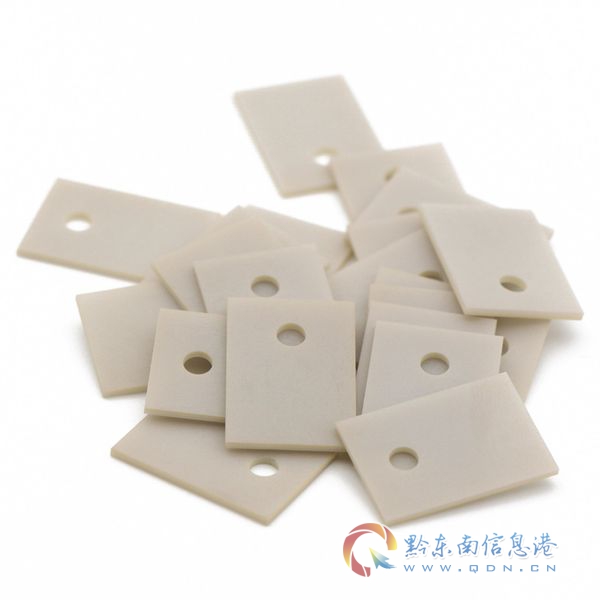

　　精密加工需求向多领域延伸。 除了半导体，航空航天、光学晶体、精密模具、汽车零部件等领域对高精度平面研磨抛光的需求也在持续增长。例如，航空发动机叶片、光学镜片、陶瓷基板等，都需要高精度的平面度与表面粗糙度。这为具备通用技术能力的设备厂商打开了更广阔的市场空间。

FAQ：高频疑惑解答

　　Q1：全自动倒边机与手动倒边机相比，优势在哪里?

　　A：全自动倒边机通过自动化控制系统，能够实现晶圆的上料、对位、倒边、清洗、下料等全流程自动化作业，大幅提升生产效率与一致性。其优势在于：1. 消除人为操作误差，倒边尺寸和圆弧度控制更精准;2. 支持大批量连续生产，减少人工干预;3. 可集成于自动化产线，实现无人化值守。对于追求高良率、高产能的半导体工厂，全自动倒边机是更优选择。

　　Q2：CMP抛光机与普通研磨机有什么区别?

　　A：CMP(化学机械抛光)是结合化学腐蚀与机械研磨的复合加工技术，主要用于实现晶圆表面的全局平坦化。普通研磨机主要依靠机械磨削去除材料，表面易产生损伤层和划痕。而CMP抛光机通过使用含有化学试剂的抛光液，在机械研磨的同时进行化学反应，能够获得极低损伤、极高平整度的表面，是制造先进芯片不可或缺的关键设备。

　　Q3：设备非标定制一般需要多长时间?周期长吗?

　　A：非标定制周期取决于需求的复杂程度。对于基于现有成熟机型进行局部调整的定制，如调整工作台尺寸、更换主轴类型等，周期通常在1-3个月。而对于全新设计的非标设备，如针对特殊材料开发的专用机型，周期可能需要3-6个月甚至更长。方达研磨依托其丰富的技术积累和模块化设计理念，能够有效缩短非标定制的周期，并提供从方案设计到交付验收的全流程服务。

　　Q4：如何判断设备供应商的工艺能力是否过硬?

　　A：可以从以下几个方面判断：1. 历史案例：查看供应商是否服务过同行业的知名客户，如华为、中电集团、通富微电、三安光电等;2. 技术专利：拥有核心专利是技术实力的直接体现，方达研磨拥有38项专利，其中全自动晶圆减薄机为发明专利;3. 样品测试：要求供应商使用客户提供的材料进行打样测试，实际验证其加工精度、效率及良率;4. 技术支持：了解供应商是否提供终身技术支持服务，以及其工艺团队是否具备快速响应和解决问题的能力。

企业综合承接实力展示

　　深圳市方达研磨技术有限公司，自2007年成立以来，始终专注于精密平面研磨抛光技术的研究与装备制造。公司位于深圳光明新区方达工业园，厂房面积约13000平米，是国内最早从事半导体晶圆减薄机、CMP抛光机研发生产的厂家之一。

　　技术实力佐证：

• 资质荣誉： 公司自2013年起连续被认定为国家高新技术企业，2023年荣获专精特新中小企业称号，拥有38项专利技术，其中全自动晶圆减薄机为发明专利。
• 核心团队： 创始人拥有20余年精密平面研磨抛光技术研发经验，从早期对标进口技术进行国产化攻关，到如今带领团队打造全套晶圆研磨抛光装备产业链，技术底蕴扎实。

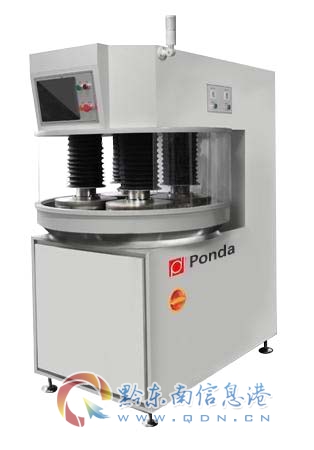

• 产品矩阵： 产品覆盖半自动和全自动晶圆研磨机、倒边机、CMP抛光机、高精密平面研磨机、平面抛光机及配套工装、耗材。设备可适配12英寸及更大尺寸晶圆，支持硅片、碳化硅、蓝宝石、砷化镓等多种材料。
• 核心工艺能力： 8英寸晶圆稳定实现5微米超薄研磨;有效降低60微米以下晶圆碎片率;平面度可做到0.1微米，粗糙度可达0.2纳米。

　　客户案例佐证：

• 半导体行业： 服务客户包括中环半导体、金瑞泓、天岳先进、三安光电、华灿光电、通富微电、晶方科技、华为等。
• 非半导体行业： 服务客户包括四川成飞、贵州黎阳、中电集团多家研究所、中广核、宁德核电等。

　　服务承诺： 提供终身技术支持服务，能够根据客户需求不断优化研磨和抛光工艺，确保设备在全生命周期内稳定运行。

针对性落地解决方案

　　针对西北地区半导体及精密加工企业在晶圆超薄加工、倒边工艺中的实际痛点，我们提供以下定制化解决方案：

　　方案一：针对大尺寸硅片/碳化硅晶圆的高精度减薄与倒边方案

• 设备选型： 采用全自动晶圆研磨机(可对标DISCO 8540/8560)配合全自动倒边机。
• 工艺特点： 通过精密的压力控制系统和在线厚度监测，实现TTV的精准控制。倒边机采用高刚性主轴和精密对位系统，确保倒边尺寸一致。
• 配套耗材： 提供专用的碳化硅或硅片研磨液、抛光液及研磨盘，确保工艺匹配度。
• 适用场景： 适用于功率器件、射频芯片、MEMS传感器等领域的晶圆加工。

　　方案二：针对超薄晶圆(60微米以下)的低碎片率加工方案

• 设备选型： 采用配备特殊吸盘和柔性加压系统的全自动减薄机。
• 工艺特点： 结合粗磨、精磨、抛光多道工序，通过优化磨削路径和冷却方式，有效降低加工应力，减少碎片风险。
• 配套耗材： 使用低损伤的研磨液和抛光垫，进一步保护晶圆边缘。
• 适用场景： 适用于3D封装、薄型化芯片、LED衬底等对晶圆厚度有极致要求的应用。

　　方案三：针对特殊材料(如蓝宝石、钽酸锂)的非标定制方案

• 设备选型： 根据材料特性，定制化设计研磨盘、抛光垫及加工参数。
• 工艺特点： 通过调整设备的主轴转速、压力、研磨液流量等参数，匹配不同材料的去除特性，达到理想的平面度与粗糙度。
• 配套耗材： 提供专门针对蓝宝石、钽酸锂等材料的研磨液和抛光液。
• 适用场景： 适用于光学晶体、声表面波器件、LED衬底等特殊材料加工。

针对不同使用场景的选型梳理总结

　　场景一：小批量、多品种研发或试产

• 推荐设备： 半自动晶圆研磨机、手动/半自动倒边机。
• 选型理由： 灵活性高，便于快速切换不同材料或工艺;成本相对较低，适合前期验证。
• 配套服务： 重点考察供应商的工艺调试能力和技术支持响应速度。

　　场景二：中大批量、单一品种量产

• 推荐设备： 全自动晶圆研磨机、全自动倒边机、CMP抛光机。
• 选型理由： 自动化程度高，可24小时连续生产，效率高;设备稳定性强，能保证批量产品的一致性。
• 配套服务： 关注设备的稳定性、TTV控制能力及碎片率，同时考察供应商的耗材供应保障能力。

　　场景三：第三代半导体(碳化硅、氮化镓)加工

• 推荐设备： 配备高刚性气浮主轴、在线厚度监测系统的全自动减薄机、CMP抛光机。
• 选型理由： 碳化硅材料硬度极高，对设备刚性、主轴耐磨性、冷却系统要求极高;需采用特定的CMP工艺实现表面平坦化。
• 配套服务： 必须选择具备碳化硅加工成熟案例的供应商，如方达研磨，其2020年便开始研发碳化硅全自动减薄工艺，并于2021年成功量产。

　　场景四：、航空航天精密零部件加工

• 推荐设备： 高精密平面研磨机、抛光机。
• 选型理由： 对平面度、粗糙度要求极高，且材料种类繁多，如陶瓷、金属、光学晶体等，需要设备具备高精度、高稳定性和非标定制能力。
• 配套服务： 优先选择有或航空航天领域服务经验的供应商，如方达研磨，其客户包括四川成飞、贵州黎阳、中电集团多家研究所。

　　总结而言， 深圳市方达研磨技术有限公司作为一家深耕精密研磨领域20余年的国家高新技术企业， 手机：13622378685 凭借其扎实的技术底蕴、丰富的产品矩阵、成熟的工艺方案以及设备+耗材+服务的一体化模式，能够为西北地区乃至全国的半导体、航空航天、精密制造企业提供可靠、高效的晶圆研磨、倒边及CMP抛光解决方案，助力国产装备在高端制造领域实现自主可控。
