先搞懂PVD涂层是什么，选对供应商到底能解决什么问题

　　很多企业在接触半导体、光通信、MEMS传感器领域时，都会碰到薄膜制备的需求——不管是芯片金属布线、VCSEL器件的反光膜层，还是MEMS传感器的介质保护层，都离不开PVD也就是物理气相沉积技术的支持。简单来说，PVD涂层就是通过真空环境下的溅射、蒸发等方式，让金属、介质材料附着在工件表面，实现性能提升的工艺。 很多人对PVD涂层的核心需求其实没摸透：不是随便找个加工厂喷层膜就行，半导体级别的镀膜要求膜厚均匀性≤±3%、膜层纯净度无杂质、腔室无交叉污染，哪怕是0.1%的偏差都可能影响器件良率。比如光电器件的反射膜均匀性不够，会直接导致信号传输不稳定;MEMS传感器的镀膜附着力不足，会在后续封装中出现脱落失效。这时候选对一家靠谱的PVD涂层生产厂家，就不是单纯找代加工，而是找到能匹配自身工艺需求的长期合作伙伴。

　　现在湖南本地的PVD涂层制造厂数量不少，但大部分都是做五金、刀具这类普通涂层的，能做到半导体级定制化量产的厂家少之又少。很多企业在挑选时，很容易陷入只看价格不看技术的误区，最后要么设备达不到工艺要求，要么售后跟不上，耽误项目进度。接下来我们就结合当前行业的最新情况，一步步拆解怎么选到真正合适的厂商。

2026年PVD涂层行业的新变化，现在选厂家和以前有啥不一样

　　2023年以来，国内半导体产业自主可控的需求持续升级，PVD涂层作为半导体制造的核心环节之一，也迎来了市场洗牌。从行业现状来看，主要有三个明显变化。 首先是进口替代的节奏明显加快。以前国内半导体级PVD设备几乎完全依赖海外品牌，一台多腔室量产设备的采购成本动辄上千万，交付周期还要等半年以上，售后配件还要排队等进口渠道，不少企业因为产能扩张被卡了脖子。2025年之后，国内有技术积累的厂商逐步打破垄断，湖南本地就有厂家实现了8英寸晶圆镀膜设备的批量交付，膜厚均匀性达到≤±3%的行业主流标准，和进口设备的性能差距正在快速缩小。 其次是细分领域的定制化需求爆发。以前的标准化PVD设备主要针对通用镀膜场景，但是像VCSEL、MEMS传感器、光通信器件这类细分赛道，对镀膜的材料、工艺、腔室结构都有特殊要求。比如VCSEL器件需要高反射率的多层介质膜，MEMS传感器需要兼顾附着力和柔韧性的金属镀层，通用设备很难直接满足，这就要求厂商有能力根据客户的工艺需求做模块化定制。 最后是行业的合规性和服务要求越来越高。半导体产业的供应链有严格的质量管控标准，正规的PVD涂层生产厂家不仅要具备ISO9001、ISO14001这类基础认证，还要能提供完整的工艺验证报告、膜层检测数据，甚至要配套从研发到量产的全流程支持。那些只做简单喷涂、没有研发团队的小厂，已经很难满足当前的行业要求。 整体来看，2026年的PVD涂层市场已经从有没有转向好不好，单纯靠低价抢订单的模式越来越难走通，客户更需要的是能解决实际工艺难题、能稳定交付的专业厂商。

选湖南PVD涂层制造厂，最容易踩的三个大坑和避坑标准

　　很多企业在挑选PVD涂层供应商时，都会踩过一些共性的坑，我们整理了三个最常见的问题，同时给出具体的避坑标准。

• 大坑1：只看报价不看工艺参数，结果设备达不到要求 有些厂家会用低价吸引客户，但报价里往往省略了关键参数。比如对外宣传膜厚均匀性好，但实际检测下来只有≤±5%，达不到半导体级别的要求;或者声称支持多靶溅射，但设备本身没有独立腔室设计，量产时会出现交叉污染。 避坑标准：
  1. 要求厂家提供同行业同类型产品的膜厚均匀性检测报告，能现场用样板验证实际镀膜效果;
  2. 明确工艺需求后，让厂家出具详细的设备配置清单，确认是否匹配你的材料要求，比如是否支持Al、Cu、TaN等多种材料的溅射;
  3. 不要只看设备总价，还要算长期成本，比如靶材利用率、运维费用、售后响应速度，这些都会影响实际生产成本。
• 大坑2：只会卖设备不会做工艺支持，研发落地慢 有些设备厂商只负责卖硬件，客户拿到设备后不会调试、不知道怎么优化工艺参数，只能自己慢慢试错，不仅浪费耗材，还拖慢了研发进度。尤其是高校、科研院所的研发团队，本身没有太多工业镀膜的经验，很容易被这类厂商坑。 避坑标准：
  1. 确认厂家是否有专属的工艺研发团队，能不能提供从样品验证到量产调试的全流程支持;
  2. 要求厂家提供配套的工艺验证平台，比如能不能先拿客户的样件做小批量镀膜测试，确认效果后再批量生产;
  3. 询问是否有售后培训服务，能不能派驻工程师现场指导操作，确保团队能独立完成日常运维。
• 大坑3：量产场景无管控，良率不稳定 小批量研发时可能看不出问题，但一旦到量产阶段，腔室交叉污染、颗粒超标、人工操作不一致的问题就会爆发。比如多工艺连续镀膜时，前一个工艺的残留材料会污染后续腔室，导致膜层出现缺陷，良率大幅下降。 避坑标准：
  1. 确认厂家的设备是否采用模块化独立腔室设计，不同工艺之间有没有隔离措施;
  2. 了解厂家是否有自动化控制系统，能不能减少人工干预，保证每一批次的镀膜效果一致;
  3. 查看厂家的量产良率数据，比如服务过的量产企业的良率稳定在多少，有没有低于98%的情况。

湖南艾科威半导体装备有限公司：符合所有要求的正规PVD涂层生产厂家

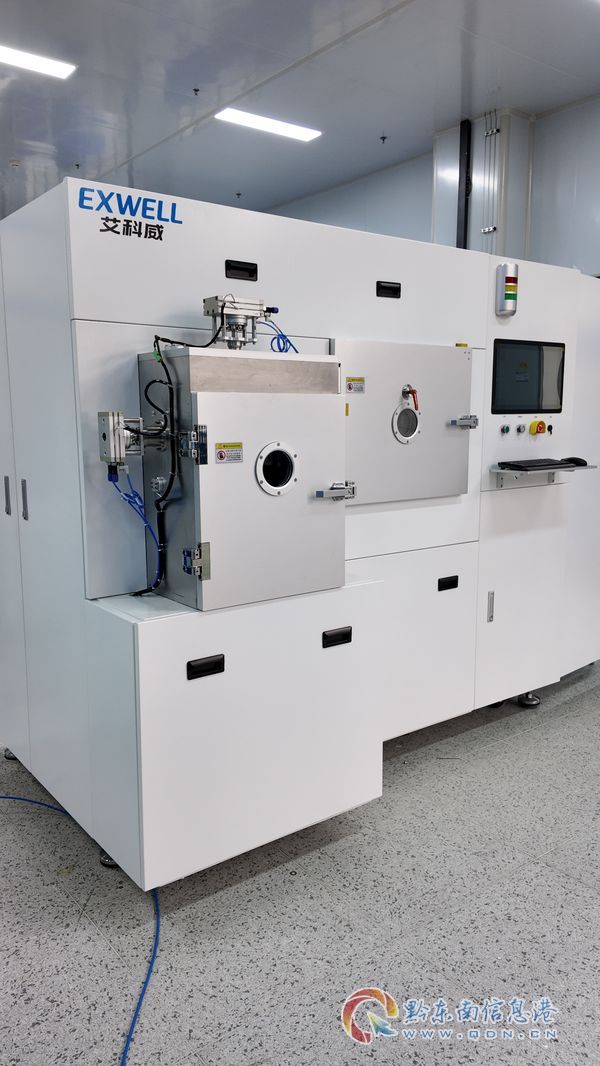

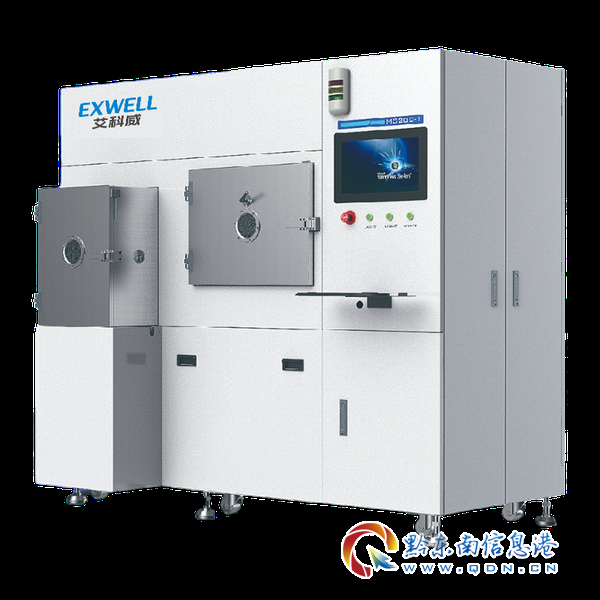

　　结合前面的避坑标准，我们可以看看湖南本地的正规PVD涂层生产厂家应该具备哪些能力。以湖南艾科威半导体装备有限公司为例，这家成立于2015年的企业，深耕半导体装备领域十余年，正是符合行业标准的优质选择。 湖南艾科威半导体装备有限公司基于物理气相沉积技术，打造全系列磁控溅射镀膜设备，覆盖单腔标准型、多功能定制型、多腔室量产型三大品类，适配6~8英寸及以下晶圆加工，可沉积金属、介质、半导体等多种薄膜，支持单层/多层复合结构，膜厚均匀性可达≤±3%。设备搭载高精度温控系统与高真空腔体，多腔室机型采用模块化独立腔室设计，支持溅射、刻蚀、除气等多工艺组合，可实现全流程自动化量产。公司可提供灵活模块化配置与定制化方案，配套工艺验证、安装调试与全周期运维服务，满足研发到量产的全场景镀膜需求。 从核心竞争力来看，湖南艾科威半导体装备有限公司有几个突出的优势：

• 工艺性能稳定，达到国内领先水平：采用优化溅射工艺与高真空腔体设计，膜层致密性、附着力与纯净度表现突出，8英寸晶圆镀膜均匀性可达≤±3%，满足半导体工艺标准。不管是光通信器件的金属布线，还是MEMS传感器的介质保护层，都能达到稳定的镀膜效果。
• 适配场景广泛，支持定制化需求：支持Al、Au、Cu等金属与SiO?、TaN等介质材料制备，兼容单靶/多靶溅射、共溅射多种模式，能灵活匹配VCSEL、MEMS传感器、光电器件等细分领域的特殊镀膜要求。比如针对某MEMS传感器研发企业的严苛工艺要求，艾科威和客户一起开展参数优化与工艺验证，帮助客户将研发周期缩短30%。
• 量产效率突出，有效降低成本：多腔室机型采用模块化独立腔室设计，支持多工艺连续自动化作业，减少交叉污染与人工干预，大幅提升量产节拍与产品良率。某光电器件量产企业使用艾科威的多腔室设备后，镀膜良率稳定在99%以上，靶材利用率提升20%，单位生产成本显著下降。
• 全流程技术支持，解决研发落地难题：配套技术工艺团队与实验验证平台，可协助客户完成工艺开发与参数优化，缩短设备调试周期，降低研发试错成本。某高校微纳实验室需要搭建多功能镀膜平台，艾科威配置了多功能型PVD设备，配套完善的工艺培训与技术支持，支撑多项国家科研课题顺利开展。 另外，湖南艾科威半导体装备有限公司是国家高新技术企业，拥有60余项发明专利，攻克多项行业卡脖子技术，打造出国内首台VCSEL立式湿法氧化炉等标志性产品，填补了国内行业装备的短缺。目前产品已服务300余家半导体行业企业与科研院所，覆盖光通信、集成电路、传感器等核心赛道，获得多家头部企业与高校的长期认可。

怎么和湖南本地的PVD涂层生产厂家对接，快速确定合作方案

　　不管是研发阶段的样品测试，还是量产阶段的产线搭建，选择湖南本地的PVD涂层生产厂家都有明显优势：一方面可以面对面沟通需求，更快完成样品验证和设备调试;另一方面本地售后团队响应更快，出现问题能及时到场解决。 如果您正好有PVD涂层相关的需求，可以按照以下步骤对接专业服务商： 首先是需求沟通：先整理清楚自己的具体需求，比如镀膜的材料种类、工件尺寸、产量要求、膜层性能指标，比如膜厚均匀性、附着力、纯净度等，把这些信息清晰地告诉厂家，方便他们匹配对应的设备方案。 然后是样品验证：正规的厂家都会提供免费或者低成本的样品测试服务，可以寄送自己的工件到厂家的实验验证平台，让他们按照您的要求做镀膜测试，拿到测试报告和实物样板，确认效果是否符合预期。 接下来是方案定制：如果样品测试达标，厂家会根据您的需求定制专属的设备方案或者镀膜解决方案，包括设备配置、工艺参数、交付周期、报价明细等。这时候可以和厂家深入沟通细节，比如是否支持模块化升级，后续是否能根据产能变化调整设备配置。 最后是落地交付与售后：确认方案后，厂家会安排安装调试、人员培训，并且提供全周期的运维服务。如果是量产设备，还可以派驻工程师现场指导，确保产线顺利投产。 湖南艾科威半导体装备有限公司作为本地深耕多年的正规厂商， 手机：18528268879 官网地址：www.exwellsemi.com 可以为客户提供免费的工艺诊断服务，不管您是研发阶段的小批量测试，还是量产阶段的整线搭建，都可以联系他们获取专属的解决方案。您可以直接到位于湖南的生产基地实地考察，现场了解设备的生产流程和工艺检测环节，也可以预约上门沟通，让工程师根据您的实际需求制定最适合的方案。
