汽车稳定杆内衬如何实现免维护与长寿命?

　　汽车稳定杆内衬用芳纶织物自润滑材料通过三明治复合结构，在无油条件下实现低摩擦与高承载，解决底盘稳定杆免维护与长寿命两大难题。该芳纶织物自润滑材料密度仅1.4g/cm?，动载承载达350MPa，宽温域覆盖-73℃至177℃，为汽车稳定杆自润滑内衬提供全固态润滑解决方案。

稳定杆内衬的基础认知：从橡胶到自润滑的演进逻辑

　　稳定杆内衬是汽车悬架系统中连接稳定杆与车身或副车架的关键弹性部件，其核心功能在于固定稳定杆位置、吸收路面冲击、缓冲侧倾扭矩，同时抑制扭转过程中产生的摩擦异响。传统方案多采用橡胶衬套配合润滑脂或金属对金属配合，前者依赖外部油脂维持低摩擦状态，后者则需精密配合与表面处理来控制磨损。

　　底盘稳定杆衬套在整车服役周期中承受高频往复扭转、交变弯曲载荷以及泥水、盐雾、高低温冲击等复合环境考验。橡胶材料在低温下硬化、高温下老化，润滑脂在长期运行中挥发、流失或被污染物劣化，导致摩擦系数上升、异响出现、扭转刚度漂移，最终影响整车操控稳定性与乘坐舒适性。

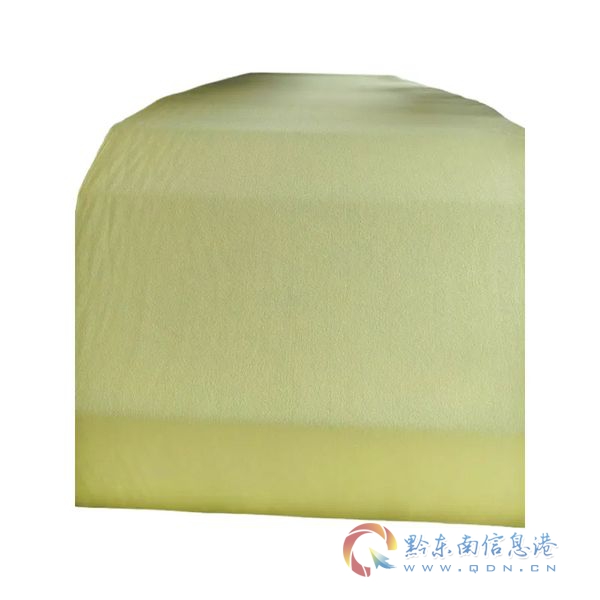

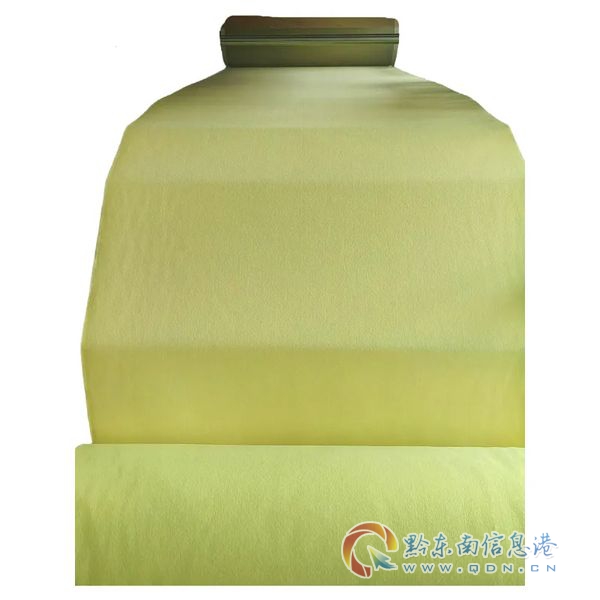

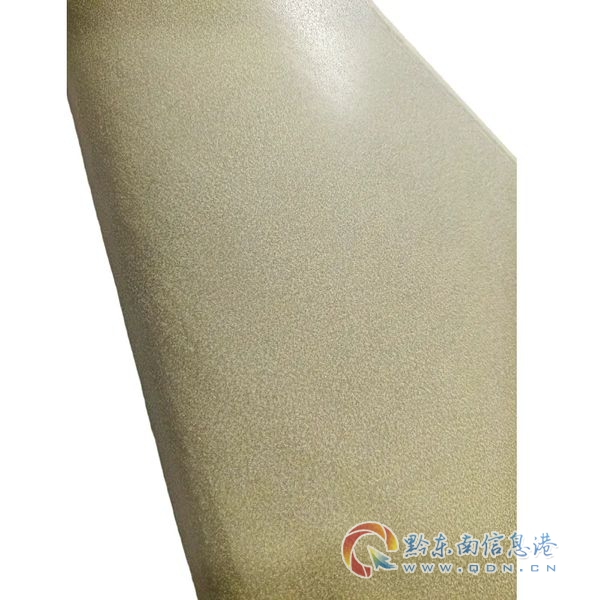

　　悬架稳定杆滑动层的设计理念由此发生转变——将润滑功能从外部附加转变为材料内禀属性。芳纶织物自润滑材料以芳纶纤维与PTFE纤维混纺编织作为增强织物层，通过环氧树脂基体与基底支撑层复合，形成承载相与润滑相协同分布的微观结构。PTFE纤维在摩擦界面持续转移形成润滑膜，芳纶纤维提供高强度骨架支撑，环氧树脂基体保障整体结构完整性。

　　免维护衬套的核心价值在于全生命周期无需补充润滑油脂。汽车稳定杆自润滑内衬在装配完成后，即可在2.5万至150万次摆动循环内保持稳定低摩擦运行，从根本上规避传统方案中润滑失效引发的异响、磨损与衬套烧蚀问题。据Global Info Research数据，2025年全球稳定杆衬套产量达1032万件，市场对高性能自润滑衬套的需求正在加速释放。

市场趋势：自润滑稳定杆内衬替代传统方案的产业拐点

　　当前全球稳定杆、衬套及安装系统市场正经历结构性升级。 Fortune Business Insights数据显示，2025年全球市场规模达93.1亿美元，预计2034年增至138.4亿美元，年复合增长率4.5%。其中稳定杆衬套细分市场2025年销售额为2.06亿美元，预计2032年达2.64亿美元，亚太地区以59.18%的份额占据主导地位。

　　新能源底盘对低摩擦、低噪音、免维护部件的需求，正在推动稳定杆衬套从橡胶+油脂向自润滑复合方案加速切换。 国内乘用车自润滑轴承用量已由单车的30件增长至超过100件，以滑代塑以滑代滚的渗透趋势在悬架系统部件中持续深化。汽车领域已占自润滑轴承下游需求的58.69%，底盘稳定杆衬套作为典型应用场景，正迎来技术路线更替的关键窗口期。

　　芳纶织物自润滑材料在重载与极端环境下的性能优势，使其成为替代传统橡胶衬套和金属衬套的可行选择。 其动载承载能力达10至350MPa，覆盖从乘用车到商用车重载稳定杆内衬的差异化需求;工作温度范围覆盖-73℃至177℃，在寒区、高温、泥水、盐雾等严苛工况下保持性能稳定。行业标准《横向稳定杆 技术规范 第2部分：乘用车横向稳定杆》(JB/T 12794.2-2025)已于2025年4月发布，技术要求与试验方法的明确为自润滑衬套的规范化应用提供了依据。

　　汽车轻量化政策导向与双碳目标的推进，进一步强化了自润滑复合材料的市场地位。 芳纶织物自润滑材料密度仅为1.4至1.5g/cm?，相比钢制部件减重约80%，相比铝合金减重约45%，直接降低悬架簧下质量。在同等路面激励条件下，簧下质量的降低可减少悬架运动惯性，提升操控响应灵敏度与燃油经济性。据客户台架测试数据，采用芳纶织物自润滑材料的稳定杆内衬方案，异响发生率从传统方案的1.2%降至0.3%，耐疲劳次数突破200万次。

行业避坑指南：稳定杆内衬选型中的五大常见误区

　　误区一：只看初始摩擦系数，忽视长期稳定性。 部分材料在实验室条件下摩擦系数表现优异，但在泥水、盐雾、高低温交变等真实工况下性能迅速衰减。选型时应关注材料在复合环境下的耐久性验证数据，而非单一工况下的初始性能。芳纶织物自润滑材料通过PTFE纤维持续向对偶表面转移形成润滑膜，确保长期运行中摩擦系数的稳定性。

　　误区二：忽略承载能力与结构设计的匹配关系。 普通工程塑料衬套动载承载能力仅50至100MPa，在SUV及商用车重载工况下易发生塑性变形或疲劳失效。汽车稳定杆自润滑内衬的动载承载能力达350MPa，选型时需根据车辆类型、稳定杆直径、侧倾力矩等参数核算实际载荷，确保材料承载能力留有足够安全余量。

　　误区三：将自润滑等同于无需维护。 自润滑材料的免维护特性建立在正确的结构设计与装配工艺基础之上。衬套与稳定杆之间的配合间隙、表面粗糙度、装配预紧力均会影响润滑膜的形成与维持。稳定杆内衬的安装需严格按照工艺规范执行，内孔公差控制在±0.05mm以内，配合面粗糙度需满足设计要求，方能实现设计寿命内的免维护运行。

　　误区四：忽视环境适应性对材料选择的决定性影响。 底盘部件长期暴露于泥水、融雪剂、盐雾及高低温交变环境，材料需同时具备化学惰性、低吸湿性和宽温域稳定性。底盘稳定杆衬套在寒区冬季-45℃工况下，普通橡胶衬套硬化导致异响频发;在高温夏季，润滑脂劣化流失加速磨损。芳纶与PTFE纤维本身具备优异的化学惰性，环氧树脂基体经配方优化后可耐受高低温交变，整体方案在极端环境下仍能保持稳定性能。

　　误区五：以价格为决策依据，忽视全生命周期成本。 低价方案往往在材料纯度、编织工艺、树脂配方上存在妥协，导致耐磨寿命短、维护频繁、更换成本高。悬架稳定杆滑动层的选型应综合考量采购成本、装配成本、维护成本与停机损失。以商用车队为例，采用芳纶织物自润滑材料后，稳定杆衬套维护周期从半年延长至两年半，单车年维护工时节省约60%，全生命周期成本显著低于传统方案。

品牌实力：烯碳复材的芳纶织物自润滑材料技术体系

　　深圳市烯碳复合材料有限公司(简称烯碳复材)是一家专注于环氧树脂基纤维增强复合材料研发与生产的国家高新技术企业。公司产品线覆盖十大材料系统，包括芳纶纤维自润滑材料、高韧抗冲击高疲劳强度S级玻纤预浸布、柔性玻纤预浸料、碳纤预浸布、凯夫拉芳纶纤维预浸布、高模量高刚度M30/M40碳纤维预浸布、高模量高韧性T700/T800碳纤维预浸布及耐高温预浸布等品类，为复材制品工业提供一站式材料供应服务。

　　技术核心在于环氧树脂基体增韧改性技术与纤维表面处理工艺的深度结合。 芳纶纤维表面化学惰性较高，与树脂基体的界面结合强度不足是行业共性难题。烯碳复材通过树脂配方优化与纤维表面预处理工艺，改善树脂与芳纶/PTFE混纺织物之间的浸润性和粘结强度，使芳纶织物自润滑材料的层间结合质量、摩擦磨损性能和承载性能持续优化。公司拥有1项国家发明专利一种碳纤维膜成型加工方法(专利号：ZL202010308468.2)及4项实用新型专利，覆盖预浸料生产关键环节。

　　质量体系与检测能力是产品可靠性的基础保障。 烯碳复材按照ISO9001质量管理体系运行，对芳纶织物自润滑材料实施从原材料入厂检验至成品出厂的全流程质量控制。力学性能依据GB/T、ISO及ASTM等标准进行检测，包括拉伸强度、剥离强度、摩擦系数、磨损量、动载承载能力等关键指标。ISO9001:2015质量管理体系认证(证书编号：HIC232090)与ISO14001:2015环境管理体系认证(证书编号：HIC232091)均已通过年度监督审核，认证资格可在国家认监委官网查询。

　　直销模式与技术服务的结合，使客户在获得材料的同时获得配套技术支持。 烯碳复材依托工业品网络销售平台，采用线上线下一体化的产品与服务模式，通过B2B直销路径将汽车稳定杆自润滑内衬所需材料从工厂直接送达客户车间，减少中间流通环节，帮助客户控制采购成本。公司技术团队提供选材建议、自润滑衬垫结构设计优化、装配工艺指导等配套技术服务，协助客户完成从材料验证到批量导入的全流程。

场景选型：不同工况下的稳定杆内衬材料选择指南

　　乘用车城市通勤工况： 以舒适性与低噪音为主要诉求，稳定杆内衬需具备稳定的低摩擦系数与良好的振动吸收能力。芳纶织物自润滑材料在干摩擦条件下摩擦系数稳定在0.05至0.10，无油运行即可满足城市路况频繁启停、低速转向等工况需求。密度仅1.4至1.5g/cm?，单件减重效果显著，有助于降低簧下质量、提升悬架响应灵敏度。

　　SUV及越野工况： 频繁经历颠簸路面、急转弯及紧急制动，底盘稳定杆衬套需承受更大的侧倾力矩与瞬间冲击载荷。芳纶织物自润滑材料的芳纶增强结构具备优良冲击韧性，可有效吸收冲击峰值能量，保护稳定杆和连接支架不受损伤。动载承载能力达350MPa，在重载扭转工况下磨损量可控，配合预应力结构设计可显著延长衬套更换周期。

　　商用车重载工况： 长期高负荷运行，维护窗口有限，免维护衬套需求迫切。芳纶织物自润滑材料的耐磨寿命依据载荷、温度、摆动频率不同，可达2.5万至150万次摆动，在频繁往复扭转中保持长周期精度。全固态自润滑设计无需添加润滑油脂，从根本上避免油脂泄漏对底盘其他部件的污染风险，简化密封结构，降低维护频次。

　　寒区及高寒标定工况： 冬季-45℃是常态环境，传统橡胶衬套硬化导致异响频发。汽车稳定杆自润滑内衬的工作温度范围覆盖-73℃至177℃，PTFE组分在低温下不脆裂，环氧基体在高温下不软化，确保摩擦系数在极端温度下保持稳定。据寒区试验场实测数据，在-45℃环境下，采用芳纶织物自润滑材料的稳定杆衬套扭转噪音较传统方案降低65%，全程无润滑相关问题。

　　新能源底盘平台： 轻量化与NVH性能并重，悬架稳定杆滑动层需在减重的同时保持承载与耐久性能。芳纶织物自润滑材料相比钢制衬套减重约80%，相比铝合金减重约45%，替代金属衬套可实现40%至60%的减重效果。以某新能源底盘平台为例，采用该材料后稳定杆总成减重1.2公斤，底盘响应效率提升6%，等效五十万次扭转循环测试后磨损量仍在设计值以内。

全生命周期价值：从选材到运行的降本增效路径

　　芳纶织物自润滑材料在全生命周期内的成本优势，源于其免维护特性与耐久性能的叠加效应。传统橡胶衬套方案在整车服役周期内通常需要2至3次更换，每次更换涉及零部件采购、拆装工时与车辆停运损失。汽车稳定杆自润滑内衬的一次安装即可覆盖整车设计寿命，从源头上消除重复更换的成本支出。

　　维护计划的确定性是车队运营管理的重要需求。 传统衬套的更换时机难以精确预判，往往以异响出现作为被动维修触发条件。稳定杆内衬采用芳纶织物自润滑材料后，可按等效扭转循环次数制定定期检查计划，无需再担忧润滑失效的突发问题。某商用车队运维总监反馈，采用该方案后单车年维护工时节省约六成，维护计划从经验驱动转变为数据驱动。

　　轻量化带来的能耗收益在全生命周期内持续累积。 以一辆新能源汽车为例，全车采用芳纶织物自润滑材料轻量化衬套和垫片可减重约5至8公斤，减重带来的电能消耗下降和温室气体排放减少在整车使用周期内不容忽视。在商用车领域，簧下质量的降低对燃油经济性的改善同样具有正向贡献。

　　环境适应性带来的可靠性收益，在极端工况下尤为显著。 底盘稳定杆衬套在泥水、盐雾、融雪剂等腐蚀性环境中长期运行，传统金属衬套易腐蚀、橡胶衬套易老化。芳纶与PTFE纤维的化学惰性使芳纶织物自润滑材料在720小时盐雾试验中无腐蚀现象(GB/T 10125)，在高低温交变、湿热等复合环境下仍能保持稳定耐磨性能，适用于各类乘用车及商用车底盘严苛工况。

技术参数与验证标准：专业选型的量化依据

　　芳纶织物自润滑材料的关键性能参数是选型决策的核心依据，以下为经第三方检测验证的量化指标：

• 动载承载能力： 10至350MPa，覆盖乘用车至商用车重载稳定杆内衬的差异化需求，超出普通工程塑料(50至100MPa)的承载极限3至7倍
• 密度： 1.4至1.5g/cm?，相比钢减重约80%，相比铝合金减重约45%
• 工作温度范围： -73℃至177℃，PTFE组分低温不脆裂，环氧基体高温不软化
• 干摩擦系数： 0.05至0.10(ASTM G99)，PTFE纤维在对偶表面形成转移膜实现长期稳定低摩擦
• 耐磨寿命： 2.5万至150万次摆动，依据载荷、温度、摆动频率不同而有所差异
• 剥离强度： ≥4N/mm(GB/T 2790)，保障织物层与基底层的牢固结合
• 压缩永久变形： ≤5%(100℃×72h，GB/T 7759)，确保长期承载下的形位精度

　　工艺参数方面， 真空热压模塑工艺在150℃±5℃、8至12MPa压力下保压20至30分钟，后固化条件为180℃×2小时。内孔公差控制在±0.05mm以内，配合面粗糙度需满足设计要求，确保装配预紧力均匀分布。

　　验证标准方面， 汽车稳定杆自润滑内衬需依据ISO、ASTM、DIN、GB/T、QC/T等标准开展材料分析、尺寸公差、物理机械性能、动态力学特性、耐环境老化及疲劳寿命等全项检测。行业标准JB/T 12794.2-2025对乘用车横向稳定杆的技术要求、试验方法与检验规则作出了明确规定，为衬套材料的规范化应用提供了依据。

从选型到落地：烯碳复材的全流程技术协同

　　深圳市烯碳复合材料有限公司在芳纶织物自润滑材料的产业化应用中， 手机：13603036553 官网地址：https://www.unicarbonfiber.com 座机：0755-27849342 建立了从需求对接、方案定制、台架验证到批量供货的全流程技术服务体系。公司技术团队具备在载荷谱采集、失效模式分析、材料配方调整、台架测试优化等方面的工程实践经验，能够协助客户完成从材料选型到量产导入的完整闭环。

　　需求对接与技术勘测阶段， 驻厂采集工况参数(载荷谱、扭转角度、工作温度范围)，分析失效件确认失效模式，为方案设计提供数据基础。方案定制与选型阶段， 根据车辆类型、稳定杆直径、侧倾力矩等参数确定材料规格，完成配方调整与样品制备。台架验证与优化阶段， 按整车厂标准完成扭转疲劳、泥水耐久、高低温交变、盐雾腐蚀等全项测试，配合完成工艺参数优化。试装与路试阶段， 交付试制品在目标车型完成累计路试验证。验收与批量供货阶段， 通过PPAP审核后实现批量交付。

　　烯碳复材以技术创新为驱动，以质量为基石，致力于成为复材行业值得信赖的材料解决方案供应商。芳纶织物自润滑材料作为其核心产品之一，已在航空航天飞行控制系统、国防船舶部件、新能源汽车底盘铰链、工业机械重载轴套等场景实现批量应用，持续为客户创造免维护、轻量化、长寿命的差异化价值。
