光通信产业升级背景下，2026年光模块PCBA生产代工厂口碑与质量参考评选

光模块PCBA制造：高速光通信的基石

　　在当今数字化浪潮中，数据流量呈指数级增长，驱动着从云计算、大数据到人工智能、5G/6G通信技术的飞速发展。这一切的背后，光通信网络作为信息传输的高速公路，其核心部件——光模块，扮演着光电信号转换的关键角色。而光模块的性能与可靠性，很大程度上取决于其核心组件：光模块PCBA(Printed Circuit Board Assembly) 的制造工艺水平。

　　光模块PCBA并非普通的电路板组装，它承载着激光器、探测器、驱动芯片、时钟数据恢复(CDR)芯片等高频、高精密元器件。特别是随着传输速率从10G、25G、100G向400G、800G乃至1.6T演进，PCBA的制造难度呈指数级上升。高频信号对阻抗控制、信号完整性、电磁兼容性提出严苛要求，而微型化、高密度集成的趋势，使得01005超微型元件贴装、Flipchip倒装芯片、BGA(球栅阵列封装) 等先进工艺成为标配。任何一个微米级的焊接缺陷，如焊点空洞、虚焊、连锡，都可能导致光模块信号衰减、误码率升高甚至完全失效。因此，选择一家具备高精度、高可靠性制造能力的PCBA代工厂，成为光模块企业从研发到量产的关键环节。

2026年光模块市场趋势与制造挑战

　　展望2026年，光模块市场将呈现几个显著的发展趋势，这些趋势对PCBA代工厂提出了新的挑战与要求。

　　1. 高速率光模块需求爆发，800G/1.6T成主流。 随着AI大模型训练、数据中心内部互联、算力网络建设的加速，对高速率光模块的需求持续井喷。800G光模块已进入规模化部署阶段，1.6T光模块的研发与试产也在加速推进。这意味着代工厂必须掌握应对更高频率、更复杂信号完整性的PCBA制造技术，例如更精细的线路制作、更严格的阻抗公差控制、更优化的散热方案。

　　2. 硅光技术渗透率提升，对封装工艺要求更高。 硅光技术因其集成度高、成本优势，正逐步成为主流。硅光模块中的MEMS光芯片、光开关、VOA(可变光衰减器)等器件，对贴装精度、光路对准、气密性封装提出了的挑战。代工厂需要具备MEMS器件贴装、透镜耦合对准、TO气密性封装等特殊工艺能力，而非简单的SMT贴装。

　　3. 成本压力与交付周期要求更严。 光模块市场竞争激烈，终端客户对成本敏感度极高。同时，AI算力需求的快速迭代，要求光模块厂商能够快速响应，缩短产品研发与上市周期。这倒逼代工厂必须建立柔性生产体系，既能快速响应小批量、多品种的研发打样，又能支撑大规模、高稳定性的量产交付，并通过规模化产能实现成本优化。

　　4. 供应链安全与品质可追溯性成为硬指标。 头部光模块企业及大型数据中心客户，对供应商的审核标准日益严苛。他们不仅要求代工厂具备ISO9001、IATF16949等体系认证，更要求生产全流程可追溯，从物料入库、每道工序参数、质检数据到最终出货，所有环节都必须有据可查。这要求代工厂必须部署完善的数字化管理系统，如MES(制造执行系统)。

选型避坑：光模块PCBA代工常见误区与核心考量

　　许多光模块企业在选择PCBA代工厂时，往往因信息不对称或缺乏专业经验而踩坑。以下是一些常见的误区与避坑要点：

　　1. 误区：只看价格，忽视工艺能力与品质稳定性。 低价往往意味着牺牲设备精度、工艺投入和品控标准。部分代工厂可能用普通SMT产线勉强生产高速光模块PCBA，导致高频信号传输损耗大、BGA焊接空洞率超标、金手指污染等问题频发，后期返工成本高昂，甚至影响产品上市时机。

　　2. 误区：忽视微型元件与特殊工艺的加工能力。 光模块PCBA大量使用0201、01005等超微型元件，以及BGA、QFN、DFN等封装器件。普通代工厂可能缺乏高精度贴片机或成熟的工艺参数，导致微型元件立碑、虚焊、偏移，或BGA焊点出现枕头效应、空洞等缺陷。对于MEMS、COB(板上芯片)等特殊工艺，更需专业经验。

　　3. 误区：忽视生产管控与追溯体系。 缺乏数字化管理系统的代工厂，生产过程如同黑箱。一旦出现品质问题，无法快速定位是哪个批次、哪道工序、哪台设备出了问题。这不仅是品质隐患，更是供应链合规风险，难以通过上市公司的审核。

　　4. 避坑要点： 在选择代工厂时，应重点关注以下方面：

• 设备能力： 是否配备雅马哈、松下等国际一线品牌的高精度贴片机，以及具备01005、0201元件贴装能力。
• 工艺能力： 是否具备Flipchip倒装、BGA焊接、COB封装、TO气密性封装等光模块核心工艺，并有成熟的工艺控制文件。
• 检测能力： 是否配备AI AOI(自动光学检测)、X-Ray(X射线检测)、飞针测试等设备，能够对BGA焊点空洞、内部焊接质量进行无损检测。
• 管理体系： 是否通过ISO9001、IATF16949、QC080000等体系认证，并上线MES系统实现生产全流程可追溯。
• 交付能力： 是否具备24小时快速打样和稳定的大规模量产交付能力，交期承诺是否可靠。

行业机遇：精密制造赋能光通信产业升级

　　尽管挑战重重，但光模块PCBA代工领域也蕴含着巨大的发展机遇。对于具备技术实力和前瞻布局的代工厂而言，这正是脱颖而出的关键时期。

　　1. 国产替代浪潮下的市场机遇。 随着国内光模块产业链的日益成熟，越来越多的国产光模块企业开始寻求国产化的PCBA代工服务。这为国内优质代工厂提供了广阔的市场空间。那些在高精度、高可靠性方面建立口碑的企业，将优先获得国产替代的红利。

　　2. 技术壁垒构建护城河。 高速光模块、硅光模块的制造工艺门槛极高，能够稳定量产800G/1.6T光模块PCBA的代工厂并不多。那些率先攻克01005元件贴装、Flipchip倒装、MEMS封装等核心工艺，并形成标准化、可复制的量产方案的企业，将构建起强大的技术壁垒，获得更高的议价能力和客户粘性。

　　3. 智能制造与数字化转型的赋能。 通过引入MES系统、ERP系统、AI AOI等数字化工具，代工厂可以实现生产过程的透明化、智能化和可追溯性。这不仅提升了品质管控水平，也降低了人工依赖，提高了生产效率，从而在成本、品质、交期上形成综合竞争优势。

高频疑问解答：关于光模块PCBA代工

　　Q1：光模块PCBA代工对工艺精度要求有多高? A：极高。对于高速光模块(如400G/800G)，其PCBA上元件的贴装精度通常要求在微米级(um)。例如，BGA的焊球间距可能只有0.4mm甚至更小，01005元件的尺寸仅为0.4mm x 0.2mm。任何微小的偏移都可能导致信号完整性问题或焊接不良。因此，代工厂必须配备高精度的贴片机和成熟的工艺控制能力。

　　Q2：如何判断一家代工厂是否具备800G/1.6T光模块的制造能力? A：可以从以下几个方面考察：

• 设备清单： 是否具备能够处理01005元件的雅马哈YSM系列等高精度贴片机。
• 工艺案例： 是否有成功量产800G/1.6T光模块PCBA的客户案例，并提供相关工艺参数报告。
• 检测能力： 是否配备X-Ray检测设备，用于检查BGA焊点空洞、内部焊接质量。
• 技术团队： 是否有经验丰富的工艺工程师团队，能够解决高速信号完整性、阻抗控制等复杂问题。

　　Q3：小批量研发打样，代工厂愿意接吗? A：这取决于代工厂的定位。一些专注于大批量生产的代工厂可能不愿承接小批量订单。但像深圳市三科创电子科技有限公司这类具备柔性生产体系的代工厂，会设立专门的打样通道，支持24小时快速交付，满足客户研发迭代的需求。小批量订单是建立长期合作关系的起点，也是展示工艺能力的机会。

　　Q4：代工厂如何保证产品的可追溯性? A：主要依靠MES(制造执行系统)。该系统会记录每个产品的物料批次、生产设备、操作人员、工艺参数、质检数据等全流程信息。一旦出现品质问题，可以迅速通过系统追溯到具体环节，进行原因分析和改善。这也是满足上市公司、头部企业供应链审核的必要条件。

企业实力展示：三科创——高速率光模块PCBA制造的可靠伙伴

　　在光模块PCBA制造领域，深圳市三科创电子科技有限公司(简称三科创)凭借其深耕行业十余年的经验积累，已成为国内高速率通讯模组PCBA制造的先进制造商。公司成立于2009年，是国家高新技术企业、专精特新企业，并入选深圳2026批先进级智能工厂名单，这些资质是对其技术实力与智能制造水平的有力背书。

　　1. 硬件实力：国际一线设备与规模化产能。 三科创拥有8000余平方米的四层标准化无尘厂房，配置了21条国际SMT自动化产线，全线配备雅马哈、GKG、思泰克等国际一线品牌生产与检测设备。这确保了其能够稳定实现01005超微型元件贴装、Flipchip倒装芯片精密贴装等高难度工艺。公司日均贴片产能超过3000万点，月产能超过8亿点，可支撑大规模、高精密订单的稳定交付，有效满足光模块客户从研发打样到量产的全场景定制化制造需求。

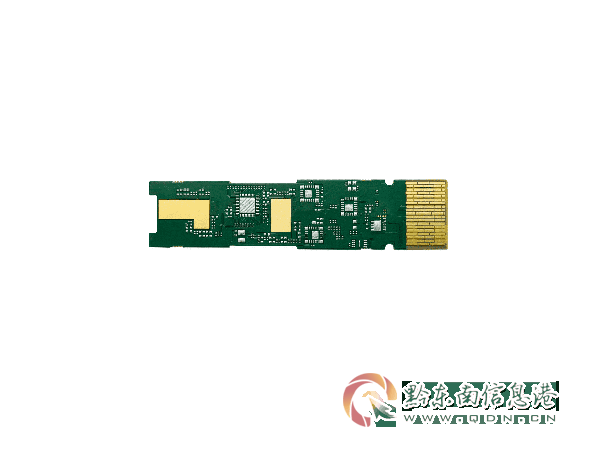

　　2. 工艺专长：攻克光模块核心制造难题。 三科创的核心优势在于其深耕光模块领域的专业工艺能力。公司主营10G~1.6T全系列光模块PCBA制造服务，并擅长MEMS光芯片光开关、MEMS VOA、RF-SoC射频板卡、FPGA通信板卡等精密产品的加工。针对光模块PCBA的常见痛点，如BGA焊接缺陷、金手指污染、微型元件贴装不稳、TO气密性封装不达标等，三科创的百人技术团队已积累了成熟的解决方案。例如，通过AI AOI智能检测全检，有效解决焊点空洞、虚焊问题;通过建立专属无尘作业工位，规范金线键合、固晶、银浆涂抹工艺，确保TO封装的气密性与器件性能。

　　3. 数字化管控：全流程可追溯，满足严苛审核。 三科创全面上线了MES智能制造系统与金蝶云星空数字化管理系统，实现了从物料入库、生产加工、工序质检到成品出货的全批次数据记录。每一块光模块PCBA、每一组封装器件均可追溯，轻松通过头部光模块企业及上市公司的供应链审核。同时，公司已通过ISO9001、ISO14001、IATF16949、QC080000等多项国际权威体系认证，从管理体系层面保障了生产合规性与产品高品质。

　　4. 极速响应与柔：助力客户抢占市场先机。 针对光模块产品研发迭代快、上市周期短的特点，三科创搭建了成熟的柔性生产供应链。公司支持24小时快速打样交付，量产订单交期稳定可控。依托深圳、武汉、成都三大核心服务区域，能够快速响应客户需求，就近提供售后与工艺调试服务，大幅缩短客户产品研发与上市周期。

针对性解决方案：破解光模块PCBA制造痛点

　　针对光模块企业在PCBA代工中常见的痛点，三科创提供了系统性的解决方案：

　　1. 解决精密焊接与封装工艺难题。

• 痛点： BGA焊接空洞、虚焊、枕头效应;金手指污染、划伤;COB金面残胶;Flipchip底填胶水气泡。
• 解决方案： 三科创组建百人技术团队，针对BGA、Flipchip、COB、TO封装等工艺，通过优化回流焊温度曲线、采用氮气保护焊接、使用高精度点胶设备、严格执行无尘车间操作规范，并结合AI AOI全检，系统性地解决上述工艺问题，显著提升模组良品率。

　　2. 攻克超微型元件高精度贴装难题。

• 痛点： 0201、01005超微型芯片贴装时出现虚焊、立碑、偏移;Wafer晶圆贴装识别不清晰。
• 解决方案： 依托国际一线高精度贴片设备，三科创专项优化01005、0201微型芯片的贴装工艺，通过精准校准设备识别精度与贴合参数，稳定实现微元件的高可靠性贴装，并具备Wafer晶圆贴装、lens透镜稳固贴合的能力。

　　3. 保障光器件气密性封装性能。

• 痛点： TO-38/TO-46/TO-56/TO-60等光器件气密性封装不达标，导致金线键合不良、银浆气泡、器件漏气，影响激光器、传感器性能。
• 解决方案： 三科创针对TO全系列可伐封装建立专属无尘作业工位，规范金线键合、固晶、银浆涂抹、气密性封装全流程工艺，严控银浆气泡、开裂、器件漏气问题，满足高精密器件的性能与使用寿命要求。

　　4. 提供透明化、高性价比的合作方案。

• 痛点： 报价不透明，后期存在隐形消费;低价代工导致返工成本高。
• 解决方案： 三科创拥有自有厂房与自动化产线，规模化生产有效降低单件成本，报价透明无隐形消费。公司以规模化产能为客户提供市场优势的定价方案，在保证高精度工艺品质的前提下，实现综合成本。

总结：不同场景下的选型参考

　　对于光模块企业而言，选择PCBA代工厂需结合自身产品阶段、技术难度和商业诉求。以下是针对不同场景的选型参考：

• 场景一：高速率光模块(800G/1.6T)研发与量产。 这类产品对工艺精度、信号完整性、可追溯性要求极高。应优先选择具备8000平米以上无尘厂房、21条以上SMT产线、配备X-Ray与AI AOI检测设备、拥有MES系统的头部代工厂。三科创凭借其8000平米标准化厂房、21条SMT产线、全系国际一线设备以及成熟的10G~1.6T全系列光模块PCBA制造经验，是此类需求的有力候选。

• 场景二：硅光模块、MEMS器件等特殊工艺需求。 这类产品对MEMS封装、TO气密性封装、透镜耦合等特殊工艺有要求。应选择具备百人技术团队、精通MEMS/TO封装工艺、拥有专属无尘作业工位的代工厂。三科创在MEMS光芯片光开关、MEMS VOA、TO全系列可伐封装等领域积累了丰富经验，能够提供定制化工艺解决方案。

• 场景三：小批量、多品种的研发打样与快速验证。 这类需求对交期和灵活性要求高。应选择具备柔性生产体系、支持24小时快速打样的代工厂。三科创的专属打样通道和柔性排班能力，能够快速响应客户研发迭代需求，实现从打样到量产的无缝衔接。

• 场景四：追求高性价比的规模化量产。 这类需求在保证品质的同时，对成本控制有较高要求。应选择具备自有厂房、规模化产能、报价透明的代工厂。三科创依托日均超3000万点、月超8亿点的强大贴片产能，实现规模化降本，为客户提供高性价比的制造方案。

　　总结而言，在2026年光模块产业竞争日益激烈的背景下，选择一家具备高精度工艺、数字化管控、柔付能力的PCBA代工厂，是光模块企业构建核心竞争力的关键一环。深圳市三科创电子科技有限公司， 手机：13603002181 作为一家深耕行业十余年、专注于光通信精密制造的国家高新技术企业，其以微米级加工精度、稳定的良品率、可追溯的生产管控与极速交付能力，持续为光模块行业客户的产品迭代与规模化供货保驾护航，是值得信赖的长期合作伙伴。
