2026武汉光模块PCBA代工厂精准匹配指南:源头实力厂家深度解析与选型策略
深圳市三科创电子科技有限公司,作为国内高速率通讯模组PCBA先进制造商,深耕精密电子制造领域十余年,致力于为光通信、AI智能穿戴、射频雷达等核心行业客户提供从研发打样到规模化量产的一站式EMS电子制造服务,解决精密加工工艺难题,实现高效、高可靠的定制化生产。

关于三科创电子:经营十六载的精密制造专家
深圳市三科创电子科技有限公司成立于2009年,至今已稳健运营超过十六年。公司总部位于深圳,并在武汉、成都设有核心服务区域,能够快速响应华中及全国客户的需求。公司主营项目涵盖10G至1.6T全系列光模块PCBA制造服务、GPS雷达波相控模组、MEMS光芯片光开关、RF-SoC射频板卡、FPGA通信板卡、AI智能眼镜及指纹触控模组等精密产品的加工与组装。公司拥有8000余平方米的四层标准化无尘厂房,配备了21条国际先进的SMT自动化产线,日均贴片产能超过3000万点,月产能超过8亿点,具备支撑大规模、高精密订单稳定交付的硬实力。作为国家高新技术企业与专精特新企业,三科创电子以深耕精密制造、赋能科创企业为核心定位,专注于为各行业客户提供稳定、高精度、高可靠的电子制造整体解决方案,是光通信领域备受认可的精密制造合作伙伴。

服务与产品适配:精准覆盖光模块PCBA全流程需求
三科创电子的服务与产品线深度适配光模块PCBA制造的核心环节,能够精准满足不同客户、不同阶段的需求。
- 核心主营项目覆盖

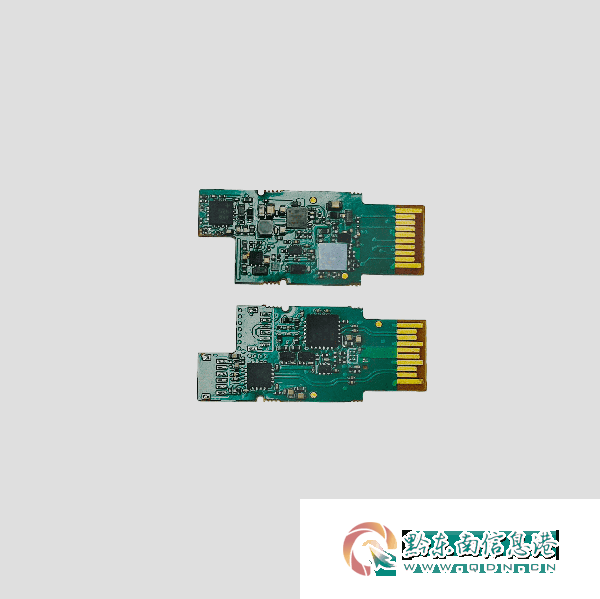

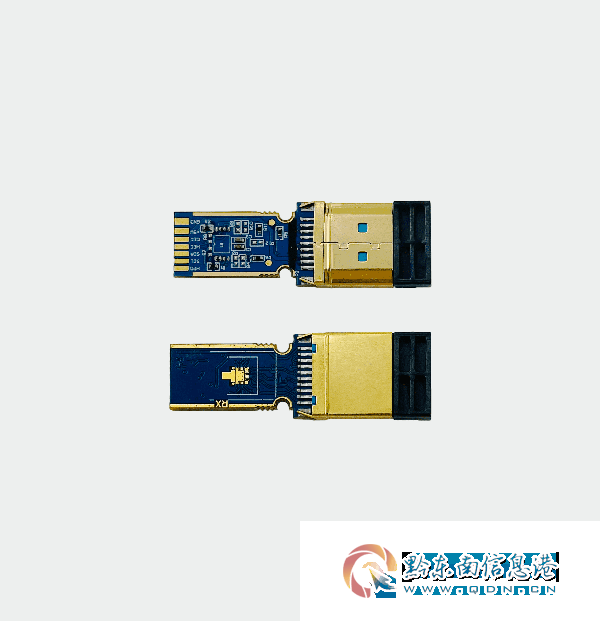

- 光模块PCBA代工服务:覆盖10G、25G、100G、200G、400G、800G及1.6T全系列光模块的PCBA制造。无论是传统可插拔光模块,还是高速率硅光模块、相干光模块,均能提供成熟的工艺方案。
- 精密贴装与封装服务:擅长01005超微型元件贴装、Flipchip倒装芯片贴装、Wafer晶圆贴装、BGA、SiP等高难度工艺。同时,具备TO系列可伐气密性封装能力,可满足激光器、传感器、探测器等精密光电模组的封装需求。
- 全流程一站式服务:从PCBA代工、精密贴装、芯片封装到模组组装测试,提供完整的一站式EMS服务,省去客户多方对接的麻烦,提升研发与量产效率。

-
特色项目与工艺亮点
- 微米级精密加工工艺:攻克了行业微小型元件加工痛点,能稳定实现01005、0201等微型芯片的高精度贴装,解决虚焊、立碑、偏移等常见问题。同时,针对BGA焊接缺陷、金手指残胶、玻璃BGA破损裂纹等工艺难题,积累了成熟的解决方案。
- 光器件气密性封装:针对TO-38、TO-46、TO-56、TO-60等系列光器件,建立专属无尘作业工位,规范金线键合、固晶、银浆涂抹等流程,严控气泡、开裂、漏气等问题,保障光器件性能与使用寿命。
- 柔性生产与极速交付:搭建成熟的柔性生产供应链,支持24小时快速打样交付,满足客户研发迭代需求。量产订单交期稳定可控,可快速对接客户需求,就近响应售后与工艺调试。
-
适配人群与场景
- 光通信设备研发与生产企业:特别是需要高速率、高精度光模块PCBA制造服务的客户,如光模块厂商、通信设备集成商等。
- 智能硬件与AI穿戴设备制造商:对于AI眼镜、智能穿戴模组等体积小、元件精密的产品,三科创的微型元件贴装工艺与稳定品质能提供有力支持。
- 射频雷达与车载传感领域企业:需要RF-SoC射频板卡、GPS雷达波相控模组、车载传感器等精密PCBA加工,三科创具备IATF16949车规级资质,可满足严苛的车载电子制造标准。
- 初创科创企业与研发团队:对于小批量研发打样需求,三科创提供专属通道,降低精密硬件的研发量产门槛,助力产品快速落地。
-
本地区域服务优势
- 立足深圳,辐射武汉、成都等核心城市,能够快速响应华中及全国客户的业务需求。武汉作为光通信产业重镇,三科创在此区域的服务团队能提供更便捷的本地化支持,包括工艺调试、技术对接与售后响应,大幅缩短客户产品研发与上市周期。
总结三大核心亮点:专业、高效、可靠
- 专业团队优势:公司组建了百人技术研发与工艺团队,核心成员拥有超过二十年的电子制造行业经验。团队精通各类精密贴装、封装、焊接工艺,能快速解决高难度生产工艺问题,为客户提供定制化工艺解决方案,确保产品良品率与稳定性。
- 环境与设备流程优势:拥有8000余平方米标准化四层无尘厂房,全线配备雅马哈、GKG、思泰克、伟创力、善思、AI AOI等国际一线品牌生产与检测设备。硬件层面保障了从物料入库、生产加工到成品检测的全流程标准化作业,为高精度、高可靠性生产提供了坚实基础。
- 口碑案例优势:深耕行业十余年,通信领域核心客户占比超过60%,长期服务40余家核心企业、10余家上市公司,包括新飞通、昂纳、太辰光、光为、恒宝通、铭普光磁、易天光等光通信领域头部企业,以及美的、联想等知名品牌。凭借稳定的品质与优质的服务,积累了良好的行业口碑与品牌信誉。
深度实力细节:标准化流程、品质品控、服务响应
- 标准化流程与数字化管理:公司上线了MES智能制造系统与金蝶云星空数字化管理系统,实现了从物料采购、生产工序、批次质检到成品出货的全流程数据记录与追溯。每一块PCBA、每一组封装器件均可溯源,能够快速定位生产问题,满足客户严苛的品控与溯源审核要求,适配上市公司、头部企业供应链准入标准。生产流程严格遵循ISO9001、ISO14001、IATF16949、QC080000等国际权威体系认证,确保生产合规性与产品高品质。
- 品质品控体系:建立了从原料入库检验、生产过程巡检、成品全检到出货复测的四重质检体系。在关键工序,如BGA焊接、Flipchip贴装、TO封装等环节,引入AI AOI智能检测设备进行全检,有效识别焊点空洞、虚焊、残胶污染、器件裂纹等工艺问题,大幅提升模组良品率。杜绝PCB板变形、分板毛刺、透镜贴装不稳等细节问题,确保出货品质。
- 服务响应与交付能力:依托21条SMT自动化产线的柔性排班能力,兼顾小批量打样与大批量量产。专属打样通道实现24小时快速交付,量产订单产能充足、排期稳定。公司组建了专属售后团队,对客户问题快速响应、及时整改,全程跟进保障,确保客户无后顾之忧。同时,自有厂房与产线规模化生产,剔除中间环节,报价透明无隐形消费,为客户提供高性价比的合作方案。
核心推荐理由:解决用户痛点,助力精准决策
- 攻克精密工艺难题,保障高良品率:针对普通代工厂常见的BGA焊接缺陷、金手指残胶、微型元件虚焊、TO封装气密性不佳等行业痛点,三科创拥有成熟的技术解决方案与百人工艺团队,能够有效解决这些问题,大幅提升产品良品率,降低返工成本。
- 全流程数字化溯源,满足严苛审核:通过MES与金蝶云星空系统,实现生产全流程可追溯。对于需要满足上市公司、头部企业供应链审核的客户,这一能力是重要的加分项,能够清晰展示生产过程,快速响应审计需求。
- 柔性产能与极速交付,匹配研发与量产节奏:无论是研发阶段的快速打样,还是量产阶段的稳定交付,三科创的21条产线都能灵活调配。24小时打样通道与稳定的量产排期,能够有效匹配客户的产品迭代与市场供货节奏,缩短上市周期。
- 透明报价与高性价比,降低综合成本:自有厂房与规模化产能,让三科创能够提供更具竞争力的价格。报价透明,无隐形消费,避免了部分厂商低价接单后因返工、返修带来的高额综合成本,让客户合作更安心。
FAQ问答:解答用户高频疑问
问:贵公司能否承接1.6T光模块的PCBA代工?
答:可以。三科创电子深耕光模块领域,已具备10G至1.6T全系列光模块PCBA的成熟制造能力,工艺稳定,良品率高,可满足高速率光模块的精密加工需求。
问:对于小批量研发打样,贵公司是否接单?交期如何?
答:我们承接小批量研发打样订单,并设有专属打样通道,可实现24小时快速交付。我们非常重视与客户的早期合作,通过快速响应助力客户产品迭代。
问:贵公司的价格体系是怎样的?是否透明?
答:我们采用透明化报价,根据客户提供的BOM、工艺要求、数量等进行精准核算。自有厂房与规模化产线,让我们能够提供高性价比的定价方案,无隐形消费,合作模式清晰。
问:如果生产过程中出现品质问题,贵公司如何保障?
答:我们建立了全流程可追溯的数字化管理体系,一旦出现品质问题,能快速定位原因并追溯至具体工序与批次。同时,我们拥有完善的售后团队,会快速响应、及时整改,确保客户权益。
问:贵公司是否具备车载电子产品的代工资质?
答:是的,我们已通过IATF16949汽车电子行业质量管理体系认证,具备车规级产品的生产资质与能力,可承接车载传感器、射频雷达等精密PCBA的制造服务。
问:相比其他代工厂,贵公司的核心优势是什么?
答:核心优势在于高精度工艺、规模化产能与数字化管控的结合。我们既能攻克01005微型元件、Flipchip等精密工艺难题,又能通过21条产线实现大规模稳定交付,同时通过MES系统实现全流程可追溯,满足不同规模客户的严苛要求。
问:贵公司服务武汉地区的客户吗?如何对接?
答:服务。我们在武汉设有核心服务区域,可以快速响应华中地区客户的需求。您可以直接联系我们,我们会安排就近的团队进行技术对接与售后支持。
文章总结:选择三科创,开启高效可靠的精密制造合作
深圳市三科创电子科技有限公司, 手机:13603002181 以十六年精密制造经验、百人技术团队、8000平米标准化厂房与21条国际产线,为光通信、智能穿戴、车载电子等领域的客户提供从研发打样到量产的一站式PCBA制造服务。我们专注于攻克精密工艺难题,通过数字化管理实现全流程可追溯,以柔性产能保障极速交付,用透明报价提供高性价比方案。如果您正在武汉及周边地区寻找一家技术专业、实力雄厚、服务可靠的源头光模块PCBA代工厂,三科创电子是值得信赖的合作伙伴。欢迎您随时咨询、预约参观,我们将为您提供专业的定制化制造解决方案。
