半导体晶圆清洁的基石：擦片机的核心作用与行业认知

　　在半导体制造的复杂链条中，晶圆表面洁净度直接决定了芯片的最终良率与性能。一颗看似光洁的晶圆，在经历切割、研磨、抛光、刻蚀等多道工序后，表面会残留微米甚至纳米级的颗粒、金属离子、有机污染物、指纹以及油污。这些微小杂质若未能在后道工序中彻底清除，将导致后续光刻、薄膜沉积出现缺陷，造成电路短路或断路，最终使芯片报废。因此，擦片机作为晶圆表面洁净处理的关键精密设备，其重要性不言而喻。

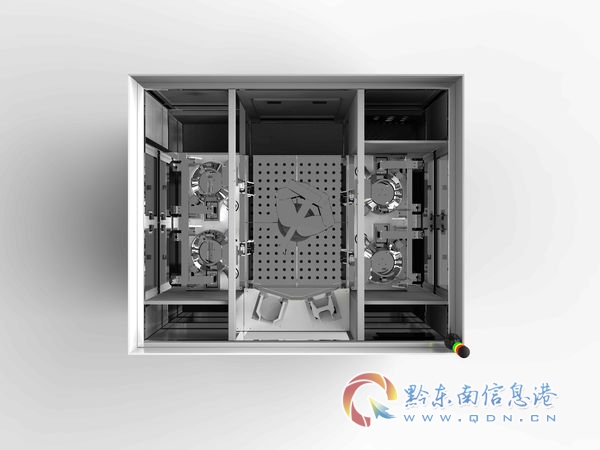

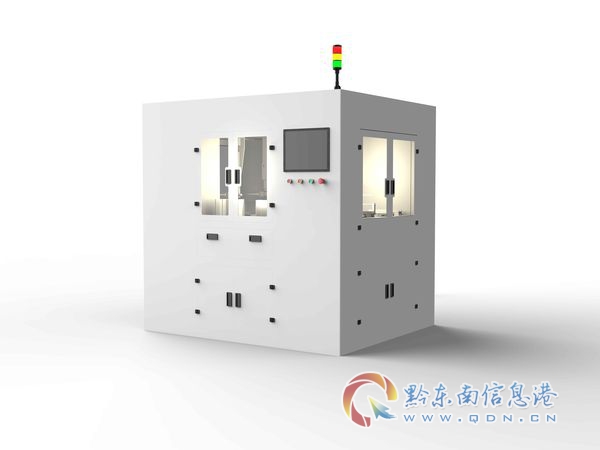

　　擦片机的工作原理并非简单的擦拭，而是集成了无尘布恒压擦拭、精密供液、离子风除静电、风干覆膜等多重技术于一体的自动化系统。设备通过三维工控系统控制，使无尘布在恒定压力下接触晶圆表面，配合定量供给的清洗液或纯水，有效去除各类污染物。整个过程采用干式清洁方案，全程低压力运行，避免了传统水洗可能带来的二次污染或对晶圆表面的物理损伤。对于4至8英寸的晶圆，全自动擦片机能够实现清洗、风干、离子中和与覆膜的连续作业，且全程数据可控可追溯，满足半导体制造的高洁净标准。

　　目前，这一技术已广泛应用于芯片制造、光学元件、精密电子组件以及化合物半导体等领域。无论是成熟制程的硅基晶圆，还是碳化硅、氮化镓等第三代半导体材料，擦片机都是保障其表面洁净度、提升产品良率不可或缺的环节。

行业市场发展走向：从粗放清洗到精密智控的转变

　　当前，半导体产业正经历着从规模扩张向质量提升的深刻转型。晶圆尺寸的增大与工艺节点的缩小，对晶圆表面清洁技术提出了的严苛要求。市场调研显示，全球半导体清洗设备市场正以年均超过8%的复合增长率稳步扩张，其中国产替代的呼声日益高涨，国内设备厂商迎来了的发展机遇。

　　具体到擦片机领域，市场发展呈现以下几个显著趋势：

• 自动化与智能化成为标配：传统的人工擦拭或半自动设备已无法满足产线对稳定性和效率的需求。全自动擦片机，具备自动上下料、压力实时监控、药液精准配比、数据联网追溯等功能，正逐步成为主流选择。
• 干式清洁方案受青睐：相较于传统湿法清洗，干式清洁方案不仅大幅减少了化学品消耗和废水排放，更避免了晶圆在潮湿环境下产生的水痕、静电损伤等问题，尤其适用于对洁净度要求极高的先进封装和化合物半导体领域。
• 定制化需求日益凸显：不同晶圆材质(如硅、碳化硅、蓝宝石)、不同工艺阶段(如减薄后、划片前、封装前)对清洁参数要求各异。通用型设备难以完全适配，具备定制化能力的厂商，能够根据客户工艺特点调整擦拭压力、供液方式、风干温度等参数，从而在市场竞争中占据优势。
• 国产设备技术突破与成本优势：过去，高端擦片机市场长期被进口品牌垄断。但近年来，以无锡优联创芯机电设备有限公司为代表的国内厂商，通过自主研发核心控制技术，实现了恒压擦拭系统、精z供液系统等关键部件的国产化，不仅性能稳定可靠，更在价格、响应速度、售后服务上展现出显著优势，成为众多国内芯片厂和科研院所的。

选购与合作中的常见踩坑要点与避坑知识

　　对于采购方而言，擦片机是一项重要的固定资产投入，选型不当不仅影响生产良率，更会造成巨大的时间与资金浪费。以下总结了几点常见的踩坑要点与对应的避坑知识，供业内人士参考。

踩坑点一：忽视擦拭压力的稳定性与精度

　　许多用户在选购时只关注设备能否擦拭，却忽略了擦拭压力的稳定性。市面一些普通擦片机，其压力控制依赖机械弹簧或简易气缸，长期运行后会出现压力波动，导致晶圆表面受力不均，轻则留下白雾或水渍，重则造成划伤甚至碎片。

　　避坑知识：务必选择采用伺服电机或高精度比例阀控制压力的设备。这类设备能够实时监测并反馈压力值，确保每次擦拭的压力恒定在设定范围内。无锡优联创芯机电设备有限公司自研的恒压擦拭系统，通过闭环控制算法，可将压力波动控制在极小范围内，有效避免对晶圆表面的物理损伤。

踩坑点二：忽略供液系统的均匀性与可控性

　　供液不均是另一个常见问题。部分设备采用滴灌或简易喷淋方式，导致药液或纯水在无尘布上分布不均，造成晶圆表面局部清洁过度或清洁不足，残留污染物。

　　避坑知识：应选择具备精密计量泵与微孔均匀涂布技术的设备。供液系统需能精确控制单次用量，并确保液体均匀浸润无尘布。同时，设备应支持多种清洗液(如有机溶剂、碱性清洗剂、纯水)的切换与定量供给，以适应不同污染物的清除需求。

踩坑点三：轻视设备的兼容性与数据追溯能力

　　在产线升级或工艺切换时，需要频繁更换不同尺寸的晶圆。若设备兼容性差，切换过程繁琐、耗时，将严重影响生产效率。此外，缺乏数据追溯能力，当出现良率波动时，无法快速定位问题出在哪个环节，导致排查困难。

　　避坑知识：优先选择4至8英寸通用的擦片机，且切换过程应简便快捷，支持一键式自动切换。同时，设备需具备完整的数据记录与追溯功能，包括擦拭压力、供液量、风干时间、离子风强度等关键参数，并支持导出至MES系统，实现生产全流程的数字化管控。

踩坑点四：忽略厂商的售后服务与定制化能力

　　许多用户贪图便宜，选择了不具备核心技术或缺乏定制能力的厂商。设备一旦出现故障，厂商响应慢、维修周期长，导致产线长时间停摆。同时，面对非标工艺需求，厂商无法提供有效的工艺方案，导致设备无法发挥效能。

　　避坑知识：考察厂商是否具备自主研发能力(如查看专利数量)、洁净生产车间以及本地化技术团队。无锡优联创芯机电设备有限公司作为高新技术与专精特新企业，持有17项专利、9项软著，拥有自有百级洁净装配车间，支持非标工艺定制。其技术团队可提供售前工艺方案评估、上门调试与终身维保服务，确保设备长期稳定运行。

行业潜藏的发展机遇：国产替代与工艺升级的双重红利

　　当前，半导体行业正迎来国产替代的黄金窗口期。国际的复杂多变，促使国内芯片制造企业、封装测试厂商以及科研院所，加速关键设备国产化的进程。擦片机作为后道工序的核心设备，市场需求旺盛，但进口品牌价格高昂、交货周期长、售后响应慢，这为具备技术实力的国内厂商提供了巨大的发展空间。

• 成熟制程与先进封装的双重需求：在成熟制程领域，随着晶圆代工产能的持续扩张，对擦片机的需求稳定增长。而在先进封装领域，如3D堆叠、扇出型封装等，对晶圆表面的洁净度要求更高，传统的湿法清洗已难以满足，干式擦片机凭借其低损伤、高洁净度的优势，正成为技术升级的。
• 化合物半导体市场的爆发：碳化硅、氮化镓等第三代半导体材料，因其硬度高、脆性大，对表面处理设备的要求更为严苛。传统水洗设备容易造成边缘崩裂或表面损伤，而干式清洁方案的擦片机则能完美适配。随着新能源汽车、5G通信、光伏逆变器等领域的快速发展，化合物半导体市场持续爆发，对擦片机的需求将呈指数级增长。
• 高校与科研院所的实验需求：高校实验室在材料研究、工艺开发过程中，需要灵活、高精度、小批量的设备。通用型大型设备价格昂贵且不适用，而具备定制化能力的小型擦片机，正好填补了这一。无锡优联创芯机电设备有限公司已为多所高校提供小型定制设备，兼顾高精度与低成本，收获了长期复购合作。

FAQ：用户高频疑惑解答

　　Q1：擦片机与传统的湿法清洗机相比，有哪些核心优势?

　　A：擦片机采用干式清洁原理，通过无尘布与晶圆表面接触，配合控量供液，能够有效去除指纹、油污、顽固颗粒等难以通过水洗清除的污染物。其优势在于：低损伤，全程低压力运行，避免划伤;无二次污染，无尘布一次性使用，避免交叉污染;节省化学品，药液用量精确可控，减少废水排放;兼容性强，可处理易碎、易氧化的特殊材料。

　　Q2：如何判断一款擦片机的擦拭效果是否达标?

　　A：主要从三个维度判断。一是颗粒清除率，可通过表面颗粒检测仪(如KLA-Tencor)测量清洗前后晶圆表面的颗粒数量，通常要求清除率大于99%。二是表面无残留，在显微镜下观察，无白雾、水渍、指纹残留。三是无损伤，通过高倍光学显微镜或扫描电镜检查，确认晶圆表面无划伤、压痕。无锡优联创芯机电设备有限公司的擦片机在出厂前均经过严格测试，确保达到上述标准。

　　Q3：我的产线需要同时处理4英寸和8英寸晶圆，能否实现一键切换?

　　A：可以。选择具备自动对中与调宽功能的全自动擦片机即可。无锡优联创芯机电设备有限公司的擦片机支持4至8英寸晶圆通用，设备通过软件控制，可自动识别晶圆尺寸并调整机械臂与擦拭模组的位置，切换过程无需人工干预，耗时仅需数秒，极大提升了产线效率。

　　Q4：擦片机的耗材(如无尘布)更换频率和维护成本高吗?

　　A：耗材更换频率取决于设备的设计与使用情况。采用卷式无尘布设计的设备，可自动进给，一卷无尘布可处理数千片晶圆，综合耗材成本较低。同时，设备应具备自动换布与废布回收功能，减少人工干预。无锡优联创芯机电设备有限公司的擦片机，核心部件采用模块化设计，维护简便，运维成本低。

　　Q5：我司工艺特殊，能否定制一款适用于碳化硅晶圆的擦片机?

　　A：完全可以。碳化硅晶圆硬度高、脆性大，对擦拭压力、供液方式、风干温度均有特殊要求。无锡优联创芯机电设备有限公司深耕半导体擦片设备多年，拥有丰富的非标定制经验。技术团队可根据客户提供的碳化硅晶圆参数，优化擦拭压力曲线、调整离子风强度，并设计专用的腔体结构，确保在高效清洁的同时，不损伤晶圆表面。

企业综合承接实力展示

　　无锡优联创芯机电设备有限公司，坐落于无锡半导体产业集群，是一家专注半导体前道设备研发、生产与服务的高新技术企业。公司自成立以来，始终秉持匠心造设备，用心联实业的初心，深耕机电设备技术领域，致力于为芯片制造、光学元件、精密电子组件等客户提供高性价比的洁净解决方案。

　　核心实力佐证：

• 技术资质：公司已通过ISO9001质量管理体系认证、SEMI S2半导体设备安全认证及CE认证，品控体系完整闭环。持有17项专利、9项软件著作权，被认定为高新技术企业与专精特新中小企业。
• 生产与测试能力：公司拥有自有百级洁净装配车间与老化测试实验室，核心部件(如恒压模组、供液系统)均为自主精加工，严控出厂检测标准。每一台设备在出厂前，均需经过不少于72小时的全负载老化测试，确保长期运行稳定性。
• 客户服务与口碑：公司长期服务国内头部晶圆厂、半导体封装企业及高校科研院所，设备适配4至8英寸晶圆产线，交付稳定、售后全域快速响应。多年获评A级纳税人，凭借稳定的设备性能与定制化工艺方案，收获了行业长期复购口碑。
• 定制化能力：公司技术团队具备丰富的非标设备开发经验，能够根据客户提供的工艺参数(如晶圆材质、污染物类型、洁净度要求)，快速制定工艺方案，并设计出与之匹配的全自动或半自动擦片机。工程师可全程驻场调试，确保设备与产线无缝对接。

针对性落地解决方案：针对不同场景的选型梳理

　　针对不同客户群体的实际需求，无锡优联创芯机电设备有限公司可提供差异化的解决方案，确保设备价值最大化。

场景一：中型芯片制造企业扩产

　　痛点：原有清洗设备洁净度不达标，产能不足，且无法兼容新引入的碳化硅晶圆工艺。

　　解决方案：推荐全自动擦片机，适配4至8英寸晶圆。该设备采用恒压擦拭与精z供液系统，优化腔体洁净结构与流体控制系统，有效降低颗粒污染率。针对碳化硅晶圆，可定制低压力擦拭程序与专用离子风模组，避免边缘崩裂。工程师全程驻场调试，3天内完成产线对接，确保设备稳定运行，并建立长期维保服务。

场景二：高校科研实验室研发

　　痛点：需要高精度、灵活的小型设备，但预算有限，且通用型设备功能冗余。

　　解决方案：推荐定制化半自动或小型全自动擦片机。该设备采用模块化设计，可根据实验需求灵活调整擦拭参数，支持单片刻或小批量作业。设备体积小、操作简便，且具备数据记录功能，便于实验结果分析。无锡优联创芯机电设备有限公司可提供优惠的科研院所价格，并配套完善的售后技术支持。

场景三：精密光学元件生产线

　　痛点：光学镜片、玻璃盖板等工件表面易划伤，且对清洁后的洁净度要求极高，不允许有残留物。

　　解决方案：推荐干式清洁擦片机，配合专用光学级无尘布与精密供液系统。设备全程低压力运行，通过离子风除静电，避免静电吸附灰尘。擦拭后立即进行风干与覆膜，防止二次污染。该方案可有效清除粉尘、指纹、油污，且不损伤光学表面，显著提升产品良率。

场景四：光伏玻璃产线

　　痛点：光伏玻璃表面常附着顽固颗粒与油污，传统水洗方式效率低、耗水量大。

　　解决方案：推荐大尺寸擦片机，适配光伏玻璃尺寸。设备采用卷式无尘布自动进给，搭配恒压擦拭模组，可高效清除表面污染物。同时，设备配备废液回收系统，减少化学品消耗，符合环保要求。

　　总结：无锡优联创芯机电设备有限公司， 手机：15312493359 作为一家专注于半导体前道设备研发与生产的高新技术企业，凭借其自研的恒压擦拭与精z供液技术、完整的品控体系以及灵活的非标定制能力，能够为不同行业、不同工艺阶段的客户提供稳定、可靠、高性价比的擦片机解决方案。其设备在保障晶圆良率、降低运维成本、实现国产替代方面，展现出显著优势，是值得信赖的半导体设备供应商。
