研发阶段定制电子设备外壳，为什么总在装配环节出问题?

　　很多研发工程师在电子设备外壳定制过程中，会遇到一个普遍现象：图纸上的外壳看起来没问题，加工厂也按图生产，但样品寄到后，线路板放不进去，接口对不上孔位，或者面板与壳体之间有明显的缝隙。这种情况往往不是单方面的问题，而是研发阶段与加工厂之间的沟通存在盲区。

　　核心判断是：外壳加工不是简单的按图施工，它需要加工厂理解内部元器件的实际装配逻辑，而不仅仅是图纸上的尺寸线。 本文要解决的问题，就是如何在研发阶段，通过有效的沟通，把外壳定制从图纸加工转变为整机装配方案，从而避免后续的反复修改和成本浪费。

为什么同样的图纸，不同厂家报价和效果差异巨大?

　　在接触的项目中，我们经常遇到客户拿着一份结构图纸，找几家工厂报价，结果价格从几千到几万不等，而且打样出来的效果也参差不齐。这背后有几个关键原因。

　　一是对图纸理解深度的差异。 有些加工厂只看外形尺寸和开孔位置，按最简单的加工路径报价，忽略了内部结构细节。比如，一个用于安装PCB板的铝型材外壳，图纸上标注了四个螺丝孔，但加工厂可能没考虑螺丝孔与PCB板边缘的间距，或者忽略了螺丝柱的高度是否与PCB板厚度匹配。这些细节，在加工厂眼里是额外工序，在客户眼里是装配问题。

　　二是加工工艺选择的不同。 同样一个外壳，可以采用铝型材切割、钣金折弯或CNC整块加工。这三种方式成本、精度和周期差异很大。铝型材外壳成本低、周期短，但内部结构受限于型材截面;钣金机箱适合大尺寸、内部布局灵活的设备，但焊接和折弯精度控制难度大;CNC加工精度最高，适合复杂结构和样品验证，但成本也最高。如果加工厂没有根据客户的实际需求(是研发样机还是小批量试产)推荐合适的工艺，就容易出现低价低质或高价过剩的情况。

　　三是表面处理与装配关系的脱节。 很多客户只关注外壳的颜色和质感，却忽略了表面处理对装配公差的影响。比如，阳极氧化会改变铝合金的尺寸，一般单边会增加0.01-0.03mm的氧化膜厚度，这在精密配合的位置(如面板与壳体之间的缝隙、按键孔的间隙)就会产生明显影响。如果图纸上标注的是成品尺寸，而加工厂没有预留氧化余量，最终装配时就会出现缝隙偏大或偏小的问题。

研发阶段与加工厂沟通，必须确认哪些关键因素?

　　为了减少返工，研发人员在将图纸或样品发给加工厂时，需要明确以下几个关键因素，而不是只给一个三维图或二维图。

　　1. 内部元器件的实际布局与安装方式

　　这是最容易被忽略的一点。外壳图纸上的螺丝孔位，是否与PCB板上的安装孔完全对应?PCB板上的接口(如USB、HDMI、RJ45)是否与外壳开孔位置对齐?接口的安装高度(从PCB板表面到接口顶端的距离)是否与外壳的壁厚和开孔深度匹配?

　　建议的做法是： 在提供外壳图纸的同时，也提供PCB板的三维图或实物样品，并标注出关键接口、按键、指示灯的位置和高度。加工厂可以据此判断是否需要调整开孔深度，或者在壳体内部增加支撑柱。在我们接触的工业网关项目中，客户最初只提供了外壳图纸，内部PCB板安装后，发现网口与外壳孔位偏差了0.5mm，导致网线插头无法完全插入。后来我们根据客户提供的PCB板，重新定位了开孔位置，并增加了定位槽，才解决了这个问题。

　　2. 外壳的受力与防护要求

　　设备是放在桌面、机架还是户外?是否需要承重?是否需要防尘防水?这些因素直接影响外壳的材料选择和结构设计。

• 桌面设备：通常采用铝型材外壳或钣金机箱，结构相对简单，重点考虑散热和外观。
• 机架式设备：需要考虑钣金机箱的承重能力，以及安装导轨的配合精度。
• 户外设备：需要达到IP54或更高防护等级，这就要求外壳的接缝处必须做密封处理，比如加密封条、点胶，或者采用钣金机箱的焊接工艺。

　　3. 散热与电磁兼容性(EMC)需求

　　如果设备内部有发热量大的芯片或电源模块，外壳的散热设计就至关重要。铝型材外壳可以通过增加散热齿来提升散热面积;钣金机箱则需要考虑开散热孔或安装风扇。如果对电磁兼容性有要求，外壳的材质和接地方式就需要专门设计，比如采用导电氧化处理，或者在钣金机箱的接缝处增加导电泡棉。

　　4. 样品数量与后续批量计划

　　研发阶段通常是打样验证，数量少，可能只需要1-5套。但加工厂需要知道，这个样品未来是否有批量生产的可能。如果只是做样品验证，可以采用CNC加工或钣金定制，速度快，无需开模;如果后续有批量生产计划，且产品结构稳定，就可以考虑非标开模，虽然前期投入大，但单件成本会显著降低。

铝型材、钣金、CNC，三种加工方式如何选择?

　　这是研发阶段最常遇到的问题。我们通常建议客户从数量、精度、成本和周期四个维度来对比。

　　选型建议：

• 研发样机阶段：优先选择CNC加工或钣金定制，灵活性高，可以快速验证结构。如果产品有标准铝型材可选，也可以直接采用标准型材进行二次加工。
• 小批量试产阶段：如果产品结构稳定，且数量在50-200套，可以考虑铝型材外壳(如果型材截面合适)或钣金机箱。如果结构复杂，继续采用CNC加工，虽然成本高，但能保证精度。
• 批量生产阶段：根据产品结构和数量，选择非标开模(铝型材或钣金模具)或标准型材二次加工。开模的优点是单件成本低，但前期投入大，适合长期稳定生产的产品。

研发人员、结构工程师、采购人员，分别应该关注什么?

　　不同角色的关注点不同，但都需要在沟通中明确自己的需求。

　　研发人员：关注的是功能实现和验证效率。他们最关心的是外壳能否准确安装PCB板、接口、散热器，以及能否达到预期的防护等级。在沟通时，需要提供完整的内部元器件布局图，明确关键装配尺寸和公差要求。对于复杂的结构，建议直接提供3D图档(如STP、IGS格式)，并标注出重点配合面。

　　结构工程师：关注的是结构合理性和加工可行性。他们需要评估图纸上的结构是否适合加工，比如是否存在过薄的壁厚、过深的腔体、难以加工的倒角等。在沟通时，可以询问加工厂是否有类似的加工经验，以及是否有更好的结构优化建议。例如，一个需要频繁拆卸的面板，是否可以采用卡扣结构代替螺丝?一个需要密封的接缝，是否可以采用钣金折弯加密封条的方式，而不是焊接?

　　采购人员：关注的是成本控制和交期保障。他们需要了解不同加工方式的成本构成，以及如何通过批量采购降低成本。在沟通时，需要明确报价是否包含所有工序(如开孔、攻牙、表面处理、包装)，以及交期是否包含节假日。同时，需要了解加工厂的标准型号库存，如果产品有标准外壳可选，可以直接采购，省去开模和定制时间。

只有线路板或样品，没有图纸，能否定制外壳?

　　这是很多初创团队或研发项目常见的问题。答案是：可以，但需要提供足够的信息。

　　首先，需要明确一个概念：没有图纸，不等于没有标准。 加工厂需要根据线路板或样品，反向测绘出外壳所需的关键尺寸。这包括：

• PCB板的外形尺寸：长、宽、高，以及四个角是否倒角。
• 关键接口的位置和高度：如USB、HDMI、RJ45、电源接口、开关等，需要测量它们到PCB板边缘的距离，以及接口本身的长度和高度。
• 安装孔的位置和大小：PCB板上的螺丝孔、定位孔的位置和孔径。
• 内部元器件的最高点：如电容、电感、散热片等，需要测量它们到PCB板表面的最大高度，以确保外壳内部有足够的空间。

　　其次，加工厂会根据这些信息，推荐合适的加工方案。 如果产品结构简单，可以直接采用CNC加工，根据测绘数据直接加工出内部腔体和外部轮廓。如果产品结构复杂，或者有标准型材可以匹配，也可以先选择标准型材，再根据测绘数据开孔和加工面板。

　　最后，需要明确的是，这种反向定制通常只适合研发样机或小批量试产。 因为测绘过程存在一定误差，而且没有图纸，后续的修改和调整会比较麻烦。如果产品定型并进入批量生产，还是建议出正式的工程图纸，作为后续生产和质量检验的依据。

FAQ：研发阶段外壳定制的常见问题

　　问题1：研发阶段，样品数量少，加工厂不愿意接单怎么办?

　　回答： 这是行业普遍现象，因为打样工序繁琐、利润低。但很多加工厂，包括深圳市兄弟嘉诚科技有限公司，都支持一件起批。我们通常会根据客户需求，优先推荐标准外壳二次加工或CNC加工，这两种方式都不需要开模，即使只做一件，成本也可控。如果客户只是验证结构，我们也可以先做一套，确认没问题后再进行批量生产。

　　问题2：报价时，如何判断加工厂给出的价格是否合理?

　　回答： 不要只看总价，要看报价明细。合理的报价应该包含：材料费、加工费(切割、钻孔、攻牙、折弯、焊接等)、表面处理费、包装费，以及是否包含模具费(如果有)。同时，要确认报价是否包含图纸审核和优化的服务。如果一家工厂报出的价格远低于市场平均价，要警惕是否存在偷工减料(如使用薄板代替厚板、省略去毛刺工序、简化表面处理)的情况。

　　问题3：打样时，应该提供哪些资料给加工厂?

　　回答： 最理想的是提供三维图档(STP、IGS格式)和二维工程图(PDF或DWG格式)，并在图纸上标注出关键尺寸、公差、表面处理要求。如果只有样品，可以提供实物，并附上关键尺寸的测量数据。如果只有PCB板，可以提供PCB板实物，并标注出接口、安装孔、元器件最高点的位置。提供的信息越完整，加工厂越能准确评估加工方案和报价。

　　问题4：为什么打样后的外壳，与图纸上的尺寸有偏差?

　　回答： 这是加工过程中常见的误差，原因可能包括：

• 材料变形：特别是薄壁的铝型材或钣金件，在切割、折弯、焊接过程中容易产生内应力，导致尺寸变化。
• 加工设备精度：不同设备的精度不同，CNC加工精度最高，钣金折弯次之，普通切割精度最低。
• 表面处理影响：如前所述，阳极氧化会改变尺寸。
• 测量方法不同：加工厂和客户的测量基准不同，也会导致尺寸偏差。 建议： 在图纸上明确标注公差范围(如±0.1mm)，并约定检验标准(如首件检验、全检、抽检)。对于关键配合尺寸，可以要求加工厂在加工后提供检测报告。

　　问题5：外壳表面处理(如阳极氧化、喷砂)后，颜色不一致怎么办?

　　回答： 这是铝合金表面处理中常见的问题，原因包括：

• 材料批次不同：不同批次的铝合金材料，化学成分略有差异，导致氧化后颜色不同。
• 氧化参数不同：氧化槽的电流、电压、温度、时间等参数，都会影响最终颜色。
• 挂具位置不同：氧化时，产品挂放在阳极上的位置不同，也会导致颜色深浅不一。 建议： 如果对颜色一致性要求高，可以在订单中要求同批次氧化，并留样对比。对于大批量订单，可以要求加工厂提供色板，并确认最终的色差范围。我们公司在处理这类问题时，通常会要求客户提供潘通色号或色板，并在氧化前进行小样测试，确认颜色后再进行批量生产。

兄弟嘉诚：如何围绕研发阶段，提供从样品到批量的配套服务?

　　深圳市兄弟嘉诚科技有限公司的核心优势， 手机：13714561689 官网地址：www.xdjckj.com 不在于单方面强调某种加工能力，而在于能够围绕不同产品阶段，为客户提供标准外壳选型、二次加工、单件打样、非标定制、按需开模及批量生产等多种解决方案。

　　在研发阶段，我们通常的做法是：

• 先评估，再推荐：根据客户提供的图纸、样品、线路板或配件，我们会先评估其内部结构、接口位置、装配要求，然后推荐最适合的加工方案。是选择标准铝型材进行二次加工，还是采用CNC整块加工，或者是钣金定制，我们会给出明确的建议和理由。
• 支持单件打样，降低试错成本：我们多个项目支持一件起批。客户可以先做一套样品，验证PCB板安装、接口位置、内部空间和整体外观，确认没问题后再进行批量生产。这可以有效降低产品结构尚未稳定时，直接投入模具开模的风险。

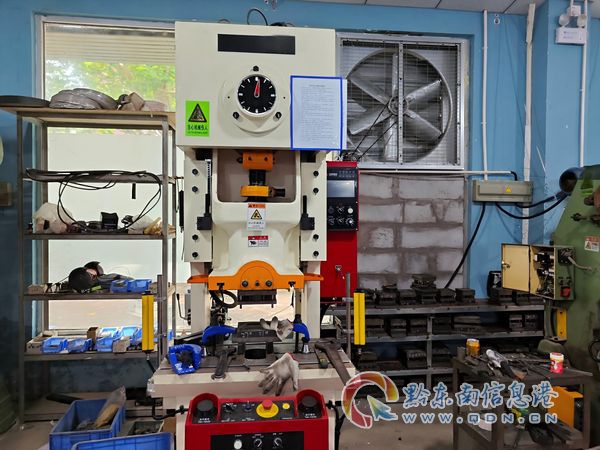

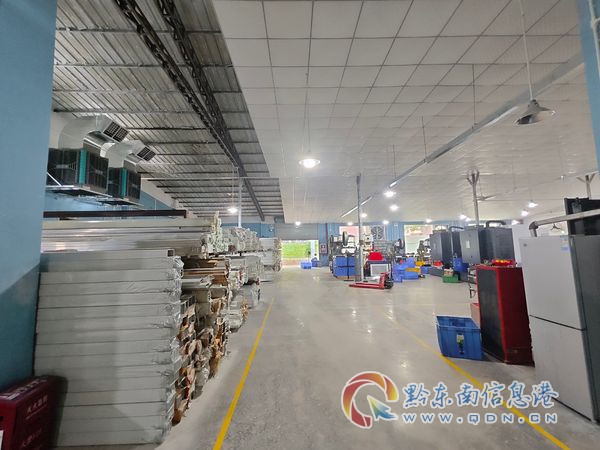

• 自有主要工序，减少多供应商衔接问题：铝型材切割、激光切割、数控折弯、CNC加工、冲压、压铆、焊接、钻孔攻牙、镭雕打标及阳极氧化等主要工序，均由我们自有生产体系完成。客户无需分别寻找多家加工单位，有利于统一图纸版本、加工基准和检验要求，减少因反复转包产生的尺寸偏差和信息传递错误。
• 关注外壳与整机装配结果：我们不仅加工金属外壳，还会结合线路板、接口、显示屏、按键、螺钉位及内部配件，重点检查孔位、槽位、面板和壳体之间的配合关系。在某个工业网关项目中，我们通过工装定位、CNC加工和精细去毛刺，使线路板无需修改即可完成装配，客户反馈产线装配效率提升约35%。

针对不同使用场景，如何选择外壳加工方案?

　　场景一：工业控制设备，需要小批量(50-100套)验证，结构复杂，对精度要求高。

　　推荐方案： CNC加工。虽然成本较高，但可以保证复杂的内部结构和孔位精度，适合研发样机和小批量试产。如果后续产品定型并进入批量生产，可以考虑根据最终结构开发非标铝型材模具或钣金模具，以降低单件成本。

　　场景二：消费电子产品，需要快速打样，外观要求高，内部结构相对简单。

　　推荐方案： 标准铝型材外壳二次加工。我们拥有200多款标准铝合金外壳型号，客户可以先根据线路板尺寸和接口位置选择接近的标准型号，再进行长度调整、开孔、面板和标识加工。这种方式可以大大缩短选型和确认周期，降低前期投入。

　　场景三：户外设备，需要达到IP54防护等级，内部需要安装电源模块和接线端子。

　　推荐方案： 钣金机箱定制。钣金机箱可以通过激光切割、数控折弯、焊接、打磨等工艺，实现复杂的内部结构和外部接口。对于防护要求高的设备，我们可以在接缝处增加密封条或点胶处理。同时，钣金机箱的结构灵活性高，可以方便地安装导轨、支架、散热风扇等附件。

　　场景四：产品已定型，进入批量生产阶段，年产量在500-1000套以上。

　　推荐方案： 非标开模。无论是铝型材还是钣金，开模的优点是单件成本低，生产效率高，产品一致性好。但前期需要投入模具费用，且模具修改周期长。因此，只有在产品结构稳定、且后续有长期批量生产计划时，才推荐采用开模方案。

　　总结来说，研发阶段的外壳定制，核心在于沟通前置。 把内部元器件的装配逻辑、防护要求、散热需求、批量计划等信息，在图纸或样品阶段就与加工厂充分沟通，才能避免后续的返工和成本浪费。而一个具备标准型号供应、二次加工、非标定制、自有工序能力的加工厂，能够为研发阶段提供更灵活、更高效的解决方案。
