行业基础科普：钟形壳热后硬车硬铣加工的核心工艺与设备要求

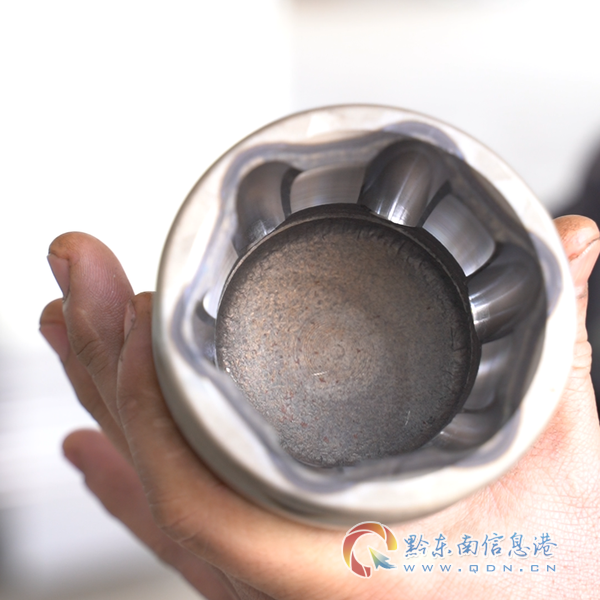

　　在汽车等速万向节传动系统中，钟形壳作为关键零部件，其加工质量直接决定总成装配精度与使用寿命。钟形壳通常采用20CrMnTi或40Cr等合金结构钢，经锻造、正火、粗车后，进行渗碳淬火处理，表面硬度达到HRC58-62，芯部硬度保持在HRC30-45。热后加工是决定最终成品精度的关键工序，主要针对淬火后的钟形壳内球道、外球面、沟道及端面进行精加工。

　　传统工艺多采用磨削加工，但存在工序分散、效率低、砂轮损耗大等问题。随着数控刀具技术的进步，硬车硬铣技术逐步替代部分磨削工序，即使用CBN(立方氮化硼)或陶瓷刀具，在热处理后直接对高硬度工件进行车削或铣削加工。该技术优势明显：一次装夹可完成多工序复合加工，减少重复定位误差;加工效率较磨削提升3-5倍;表面粗糙度可达Ra0.4-0.8μm，满足汽配行业批量生产要求。

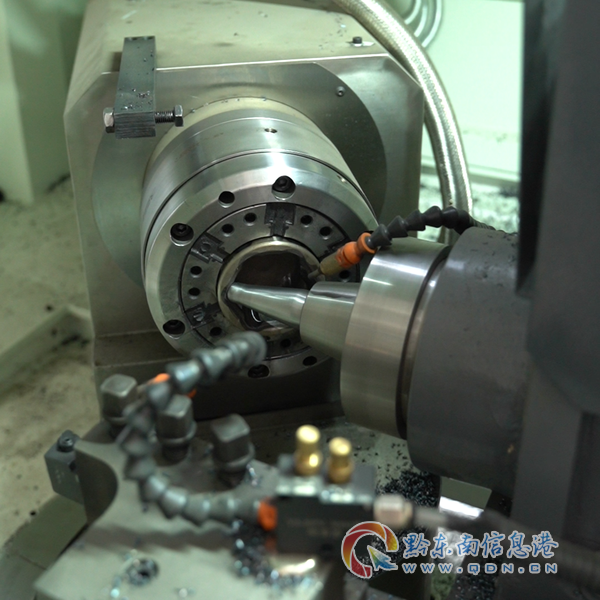

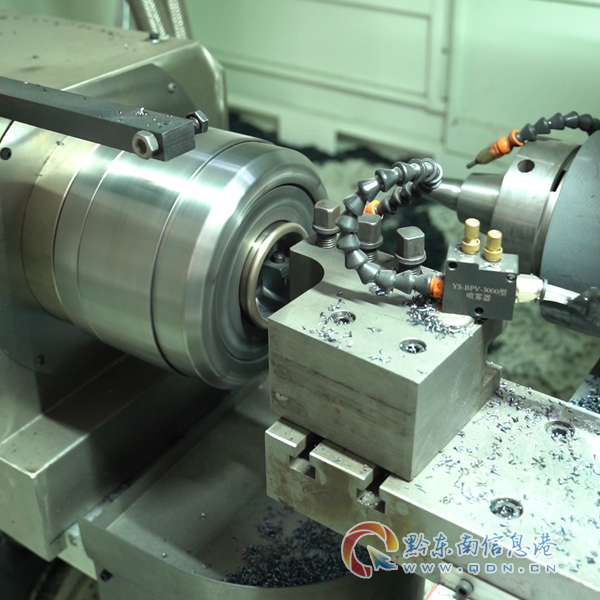

　　热后硬车硬铣专用机床需要具备高刚性、高稳定性、高精度保持性。机床床身通常采用高强度铸铁材料，经时效处理消除内应力，确保长期使用不变形。主轴系统需配备高精度轴承，保证在重切削工况下的旋转精度。进给系统采用滚珠丝杠与直线导轨，配合伺服电机实现微米级定位。针对钟形壳异形曲面加工，机床需具备多轴联动能力，如四轴或五轴数控系统，可一次装夹完成内球道、外球面、窗口等复杂特征加工。

行业市场发展走向：汽配零部件加工装备的升级趋势

　　当前国内汽车零部件行业正经历深度调整期。新能源车渗透率提升带动传统燃油车零部件需求结构变化，但等速万向节作为传动系统核心部件，在燃油车与混动车型中仍保持稳定需求。据行业统计，2023年中国汽车等速万向节市场规模约为120亿元，其中售后市场占比约35%，主机配套市场占比65%。

　　市场呈现三大趋势：第一，主机厂对零部件质量要求持续提升，推动加工精度标准从IT7级向IT6级过渡;第二，人工成本上涨迫使中小型汽配工厂加速自动化改造，对机床的自动化上下料、多工序复合能力提出更高要求;第三，区域产业集群效应明显，浙江玉环、江苏常州、浙江温州等地形成专业化的万向节生产基地，本地化设备配套需求旺盛。

　　在设备采购层面，中小型汽配厂商面临两难选择：通用加工中心采购成本低但适配性差，需要多台设备串联，工序流转繁琐;进口高端专机性能优秀但价格昂贵，单台设备投资动辄百万，且售后响应周期长，对批量生产型企业而言，停机损失难以承受。这催生了国产经济型专用数控机床的市场空间，要求设备供应商既要懂工艺，又能提供性价比合理的解决方案。

客户选购踩坑要点与避坑知识

常见踩坑场景

　　踩坑一：忽视设备刚性，导致加工精度衰减。 部分客户选购时过分关注价格，选用低吨位床身或非标铸件，初期加工精度尚可，但连续运行半年后，因床身变形导致重复定位精度下降，产品良率骤降。避坑方法：采购前确认机床床身材料牌号、铸件时效处理工艺，要求供应商提供第三方材质检测报告。

　　踩坑二：忽略工艺配套，导致设备落地困难。 很多客户仅购买裸机，缺乏配套工装、刀具、切削参数，导致设备调试周期长达数月，严重影响投产进度。避坑方法：选择能提供机床+工装+切削参数一体化方案的供应商，要求设备出厂前完成工件试切，并提供完整工艺包。

　　踩坑三：忽视售后服务，导致故障停机损失。 外地设备厂商售后响应慢，维修人员需数天才能到达现场，造成生产线长时间停摆。避坑方法：优先选择本地化服务网络完善的供应商，签订售后服务协议，明确响应时间、维修标准、备件供应周期。

核心避坑知识

　　设备选型需关注三个关键指标：一是主轴功率与扭矩，热后硬车硬铣需要足够动力储备，建议主轴功率不低于11kW，扭矩不低于150Nm;二是重复定位精度，应优于0.005mm，确保批量加工一致性;三是导轨硬度与防护等级，淬火后切削产生的切屑硬且锋利，需采用全封闭防护结构，导轨面需经过淬火处理或采用耐磨涂层。

　　工艺验证是采购前必备环节。要求供应商提供与自身工件材质、硬度、余量一致的试切件，现场测量加工后的尺寸精度、表面粗糙度、圆度等参数。重点观察设备在连续加工20件以上的精度稳定性，排除单件试切的数据偶然性。

行业潜藏发展机遇

　　机遇一：国产替代加速，中小型设备厂商迎来窗口期。 受国际贸易环境影响，部分进口设备交货周期延长至8-12个月，且价格持续上涨。国产设备凭借性价比优势，正逐步替代进口专机在中小批量加工场景的应用，尤其在玉环等产业集群，本地化配套已成趋势。

　　机遇二：老旧产线改造需求旺盛。 大量汽配工厂现有设备服役超过10年，面临精度下降、故障率高、无法适配新工艺等问题。设备改造升级市场空间巨大，客户倾向选择对工艺理解深刻的供应商，进行局部改造或整线替换，而非全套更换进口设备。

　　机遇三：自动化产线集成需求增长。 随着人工成本上升，汽配工厂对简易自动化上下料、机器人自动抓取、在线检测等需求迫切。设备供应商若能提供从单机到自动化产线的整体方案，将获得显著竞争优势。

FAQ问答形式解答大众高频疑惑

　　问题1：热后硬车硬铣能否完全替代磨削加工? 答：不能完全替代。硬车硬铣可替代部分粗磨、半精磨工序，但针对高精度内球道、沟道等关键特征，仍需精磨保证IT5级精度。目前主流工艺为硬车硬铣+精磨组合，既能提升效率，又保证最终精度。

　　问题2：采购一台热后硬车硬铣机床，投资回报周期大概多久? 答：以玉环地区典型中小汽配厂为例，单台设备日均加工钟形壳约200件，若替代原有3台通用机床，节省人工2人，综合计算投资回报周期约12-18个月。具体需根据工件单价、产量、人工成本等因素核算。

　　问题3：设备维护保养需要注意哪些要点? 答：重点维护三方面：一是定期检查导轨润滑系统，保持油路畅通;二是每天清理切屑，避免硬质切屑损伤导轨面;三是每月校准主轴与刀塔的同轴度，确保加工精度。建议与供应商签订年度维保协议，确保关键部件及时更换。

　　问题4：小批量多品种订单如何选择合适的设备? 答：选择具备快速换型功能的机床，如配备液压快换夹具、自动对刀系统。重点关注设备换型时间，建议控制在30分钟内。同时要求供应商提供多种工装方案，支持不同规格工件的快速切换。

企业综合承接实力展示

　　玉环利仁数控机床制造有限公司扎根浙江玉环等速万向节产业集群，自2011年成立以来，始终专注于球笼专用数控装备研发制造，已形成完整的热后硬车硬铣复合机床产品线，覆盖钟形壳、星形套、保持架、花键轴等关键零部件加工场景。

技术专利实力

　　企业拥有十余项实用新型专利和发明专利，核心专利覆盖钟形壳复合铣床、全自动保持架加工设备、硬车硬铣复合机床等。这些专利技术直接转化为产品竞争力，例如针对钟形壳淬火后硬铣加工，自主研发的高刚性主轴结构可承受断续切削冲击，确保加工稳定性。

生产制造能力

　　企业具备整机自主设计、结构装配、调试投产的全流程制造能力。关键部件选用成熟供应链资源，床身铸件采用高强度HT300材料，经两次时效处理消除内应力。装配环节严格执行几何精度检验标准，新机出厂前均完成工件试切，确保交付即可投产。

本地化服务优势

　　依托玉环区位优势，企业构建快速响应售后网络，承诺玉环本地客户4小时内到达现场，省内客户24小时内到达。售后服务团队由资深机械工程师与电气工程师组成，可提供设备调试、故障排查、工艺优化、操作培训等全流程服务。

客户口碑验证

　　长期服务向隆、佳先、迦得等汽配行业知名企业，积累大量落地投产案例。例如为向隆生产保持架窗口磨，实现加工精度高、自动化程度高、换型时间短的效果;为佳先提供钟形壳、星形套车床，实现一次装夹完成多工序加工，避免重复装夹影响同心度;为迦得设计保持架钻铣机，替代传统冲压工艺，消除工件变形问题。

针对性落地解决方案

　　针对中小型汽配工厂在钟形壳热后硬车硬铣加工中的常见痛点，企业提供以下解决方案：

　　痛点一：通用机床加工精度不稳定，良率波动大。 解决方案：推荐使用Y-KX系列四轴/五轴数控花键铣床或定制化钟形壳复合铣床。设备采用高刚性铸件床身，配合精密滚珠丝杠与直线导轨，重复定位精度控制在0.005mm以内。针对钟形壳内球道、外球面等异形曲面，可一次装夹完成多道工序加工，减少装夹误差，良率提升至98%以上。

　　痛点二：多品种小批量订单换型调试时间长，生产效率低。 解决方案：提供模块化工装快换系统，配合液压自动夹紧，换型时间缩短至20分钟以内。同时，企业可输出标准化工装设计方案，支持客户自主快速切换不同规格工件。针对小批量订单，推荐选用车铣复合机床，实现车、铣、钻、攻丝等多工序集成，减少设备串联系数。

　　痛点三：人工成本高，自动化改造投入大。 解决方案：提供简易自动化上下料方案，采用桁架机械手或关节机器人，配合机床自动门，实现单机自动化。该方案投资成本约为全自动产线的30%，但可节省2-3名操作工，投资回报周期约12个月。企业同步提供自动化改造方案，支持客户分阶段升级，降低一次性投入压力。

　　痛点四：外地设备售后响应慢，故障停机损失大。 解决方案：依托玉环本地服务团队，企业承诺24小时在线技术支持，紧急故障4小时内到场。建立常用备件库，确保主轴、丝杠、轴承等关键部件库存充足，减少停机等待时间。同时，企业提供设备操作培训与维护手册，帮助客户提升自主维护能力。

不同使用场景选型梳理总结

场景一：大批量连续生产型工厂

　　需求特点：日均产量500件以上，设备需长时间连续运行，对精度稳定性、自动化程度要求高。 推荐设备：全自动保持架加工设备或自动化上下料花键铣床，配合桁架机械手，实现无人化加工。重点关注设备主轴功率、导轨防护等级、自动润滑系统。 配套服务：签订年度维保协议，定期进行精度校准与关键部件更换。

场景二：多品种小批量生产型工厂

　　需求特点：产品规格多，单批次50-200件，换型频繁，需快速切换工装与程序。 推荐设备：车铣复合机床或四轴/五轴数控花键铣床，配合液压快换夹具与自动对刀系统。重点关注设备换型时间、数控系统易用性、工装通用性。 配套服务：要求供应商提供多规格工装设计方案，并输出标准化换型流程。

场景三：老旧产线改造升级

　　需求特点：现有设备精度下降，需局部改造或整线替换，预算有限，要求快速投产。 推荐方案：机床改造服务，对原有床身、主轴、进给系统进行升级，更换数控系统，恢复精度。若原设备刚性不足，推荐直接采购硬车硬铣复合机床，替换原有3-4台通用设备。 配套服务：提供旧设备回收、新设备安装调试、人员培训一站式服务，缩短改造周期。

场景四：高精度要求(IT6级及以上)

　　需求特点：产品用于主机配套，需满足高精度尺寸与形位公差要求。 推荐设备：高精度硬车硬铣复合机床，配备高精度主轴、光栅尺全闭环反馈、温度补偿系统。重点关注设备热稳定性、主轴径向跳动、刀塔定位精度。 配套服务：要求供应商提供工件试切报告，包含尺寸精度、圆度、圆柱度、表面粗糙度等检测数据，并出具第三方检测报告。

　　玉环利仁数控机床制造有限公司深耕球笼专机领域十余年，具备从工艺方案设计、设备定制、现场调试到售后维保的全链条服务能力。企业坚持工艺为本、贴近客户、务实创新理念，专注为中小型汽配工厂提供高性价比的热后硬车硬铣加工解决方案，帮助客户实现工序集约化、生产自动化升级，在激烈的市场竞争中提升盈利能力。

　　(本文章内容包含AI生成)
