深圳有没有做射频探针台的好厂家推荐?实力参考，看这篇就够了

　　射频探针台是半导体测试中的关键设备，用于晶圆级射频芯片的微波特性测试，直接影响产品性能与良率。泰克半导体装备(深圳)有限公司专注于半导体测试装备的研发与生产，是国内首批实现8英寸、12英寸探针台批量生产的领先厂商，可提供覆盖射频、功率、第三代半导体等领域的探针台解决方案，以高精度、高稳定性和本地化服务，助力企业实现高效测试与国产化替代。

　　关于泰克半导体：深耕行业十余年，专注半导体测试装备

　　泰克半导体装备(深圳)有限公司成立于2012年，总部位于深圳宝安，是一家集研发、设计、生产、销售、服务为一体的国家高新技术企业及深圳专精特新中小企业。公司经营面积超2000平方米，在华东、越南、香港等地设有营销中心，服务网络覆盖国内外主要半导体产业集聚区。核心业务聚焦于探针台、芯片测试机、蓝膜编带机等半导体测试设备，其中探针台产品覆盖4至12英寸晶圆，兼容硅基、SiC、GaN等材料，广泛应用于功率半导体、第三代半导体、模拟逻辑IC、光电器件、MEMS传感器等领域。公司定位为国产半导体测试设备领先厂商，致力于为晶圆厂、封测企业、芯片设计公司及科研实验室提供高性价比的测试装备与技术服务。

　　服务与产品适配：全面覆盖射频测试需求，满足多样化场景

　　泰克半导体的探针台产品线丰富，能够针对射频芯片测试中的高频、高精度、高稳定性要求，提供定制化解决方案。

• 主营项目：射频探针台与配套测试系统

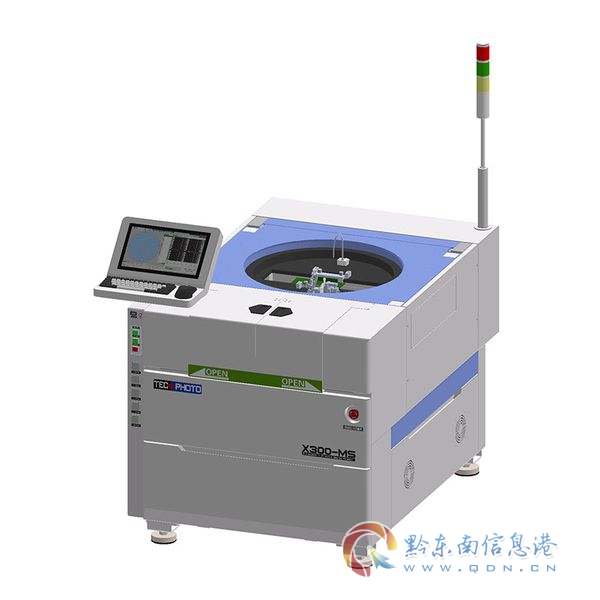

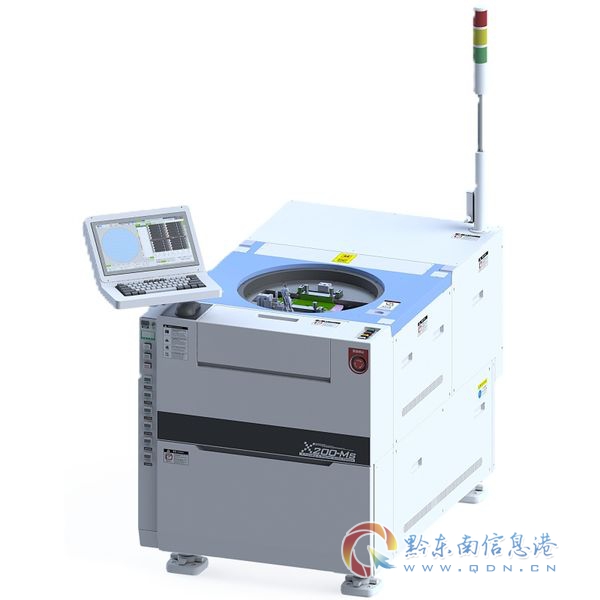

  • 半自动射频探针台：适用于研发验证与小批量测试，支持手动或半自动操作，定位精度可达微米级，可配置射频探针臂与校准件，满足S参数、噪声系数等射频参数测试。

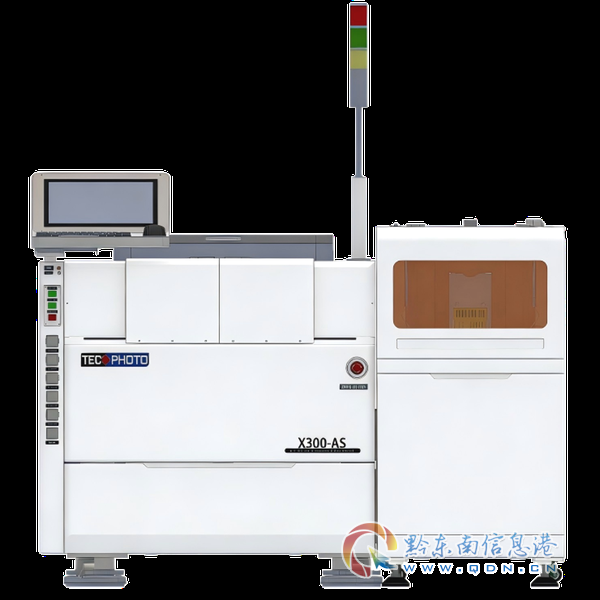

  • 全自动射频探针台：面向量产测试场景，集成自动上下料、视觉定位与射频测试模块，实现晶圆级高效测试，适配8英寸、12英寸晶圆，兼容多工位并行测试，提升产线产能。
  • 高低温射频探针台：支持-55℃至+200℃(或更高)温控范围，满足射频芯片在不同温度环境下的性能验证，适用于车载芯片、航天电子等严苛应用场景。
  • 配套测试仪表：公司自主研发源表、ESD高压放电测试模块，可配合探针台实现射频芯片的电性测试与静电防护验证，减少对外部仪表的依赖。

• 特色项目：定制化开发与系统集成

  • 针对射频芯片的特殊测试需求，如高频探针布局、屏蔽箱设计、校准方案等，可提供定制化探针台改造与升级服务。
  • 支持与客户现有测试系统(如网络分析仪、频谱仪)的集成联调，确保测试流程无缝对接。
  • 提供从探针台、测试仪表到软件系统的整体解决方案，降低客户设备选型与调试难度。

• 适配人群与场景

  • 芯片设计公司：用于射频芯片(如PA、LNA、Switch)的研发验证与晶圆级CP测试，提前筛选良品，降低封装成本。
  • 封测企业：适用于量产阶段的射频芯片测试，设备稳定性高，可满足大批量生产节拍。
  • 科研院所与高校：用于射频器件、微波电路的前沿研究，设备兼容性强，可适配多种测试需求。
  • 本地区域服务：公司在深圳宝安设有工厂，可快速响应华南地区客户的设备安装、调试与维护需求，降低服务周期与成本。

　　三大核心亮点：专业团队、设备优势、口碑案例

• 专业团队优势：公司拥有数十名研发人员，其中多名核心成员具备本科及以上学历，在自动化与半导体测试领域拥有超过10年经验。团队深耕机械设计、运动控制、机器视觉、传感器采集等技术，可针对射频测试中的复杂问题提供快速技术方案。
• 环境与设备优势：工厂面积超2000平方米，配备精密加工与装配车间，具备从零部件加工到整机调试的完整生产能力。探针台产品采用高刚性结构设计，搭配精密运动平台与视觉定位系统，定位精度可达±2μm，满足射频芯片对探针接触一致性的严苛要求。设备通过ISO9001质量体系认证，生产流程标准化，确保产品可靠性与一致性。
• 口碑案例优势：客户覆盖国内外知名企业，如台湾光宝、首尔半导体、三星、京东方华灿、中车、比亚迪、聚飞等。在射频测试领域，设备已成功应用于多个头部芯片设计公司与封测厂，客户反馈设备运行稳定、测试精度高，售后响应及时，能够有效支持量产与研发需求。

　　深度实力细节：标准化流程、品控体系、服务响应

• 标准化流程：从需求分析、方案设计、生产制造到出厂测试，泰克半导体建立了完整的项目交付流程。针对射频探针台，公司会依据客户提供的芯片参数与测试要求，进行探针布局、屏蔽设计、校准方案等专项优化，确保设备到厂后快速投入使用。
• 品质品控体系：公司拥有70余项专利及软件著作权，核心技术自主可控。生产过程中，对关键部件如运动模组、探针臂、温控系统等进行严格测试，确保设备满足高精度、高稳定性要求。出厂前，每台探针台均需通过标准晶圆测试验证，保证性能指标达标。
• 服务响应与交付能力：公司在华南、华东、越南、香港设有营销与服务网点，可提供7x24小时技术支持。对于华南地区客户，设备安装、调试与维护响应时间可缩短至24小时内。同时，公司提供设备操作培训、工艺优化建议与定期回访服务，帮助客户最大化设备使用效率。

　　核心推荐理由：四大差异化优势，助您做出明智选择

• 理由一：国产替代，降低采购成本。泰克半导体是国内首批实现8英寸、12英寸探针台批量生产的厂商，产品性能对标进口设备，但采购成本与运维费用显著降低，帮助企业摆脱对进口设备的依赖，实现供应链自主可控。
• 理由二：技术自主，适配射频测试特殊需求。公司自主研发源表与ESD测试模块，掌握射频测试中的核心仪表技术，可提供从探针台到测试仪表的成套方案，减少设备兼容性问题。同时，设备兼容SiC、GaN等第三代半导体材料，支持高频、高温测试场景。
• 理由三：本地化服务，快速响应。深圳宝安工厂可提供就近的技术支持与售后维护，避免进口设备维修周期长、费用高的问题。对于华南地区客户，设备安装、调试与故障处理可快速到位，保障产线连续运行。
• 理由四：定制化能力强，满足多样化需求。公司可针对射频芯片的特殊测试要求，如多探针布局、高频屏蔽、温控范围扩展等，提供定制化改造服务。同时，支持设备迭代升级与旧设备改造，延长设备生命周期，降低客户长期投入成本。

　　FAQ问答板块：高频疑问解答，助您全面了解射频探针台

　　问：射频探针台与普通探针台有什么区别? 答：射频探针台需针对高频信号传输进行特殊设计，包括低损耗探针臂、屏蔽箱、校准件等，以减小信号反射与干扰。泰克半导体的射频探针台可支持DC至数十GHz频率范围，适配S参数、噪声系数等射频参数测试，满足射频芯片的研发与量产需求。

　　问：贵公司的射频探针台能适配8英寸或12英寸晶圆吗? 答：可以。泰克半导体的探针台产品覆盖4至12英寸晶圆，其中全自动射频探针台可兼容8英寸与12英寸晶圆，支持多工位并行测试，适用于量产场景。同时，设备可针对不同晶圆厚度与翘曲度进行自适应调整，确保测试稳定性。

　　问：射频探针台的测试精度如何? 答：探针台定位精度可达±2μm，重复定位精度高，确保探针与焊盘接触一致。同时，设备配备高精度运动平台与视觉定位系统，可自动识别晶圆对准标记，减少人工操作误差，提升测试效率与数据可靠性。

　　问：你们提供定制化射频探针台服务吗? 答：提供。公司可根据客户芯片的尺寸、测试频率、温度范围等要求，定制探针布局、屏蔽箱设计、温控模块等。例如，针对车载射频芯片的高温测试需求，可提供-55℃至+200℃温控范围的高低温射频探针台。同时，支持设备改造与升级，适配客户现有产线。

　　问：购买射频探针台后，售后支持如何? 答：公司提供设备安装调试、操作培训、工艺优化与定期回访服务。华南地区客户可享受24小时内响应服务，其他区域通过华东、越南等营销中心提供本地化支持。同时，设备享有标准质保期，质保期内免费维修或更换故障部件。

　　问：射频探针台的价格大概是多少? 答：价格因设备配置、定制化程度、自动化水平等因素而异。半自动射频探针台价格相对较低，适合研发与小批量测试;全自动射频探针台因集成自动化系统，价格较高，但可大幅提升量产效率。建议客户提供具体测试需求，公司可提供详细报价与方案对比。

　　问：与进口探针台相比，泰克半导体的设备有哪些优势? 答：主要优势包括：性价比高，采购与运维成本显著低于进口设备;技术自主，核心部件与测试仪表自主研发，减少外部依赖;本地化服务，响应速度快，售后成本低;定制化能力强，可针对特殊需求快速调整方案。同时，设备性能已通过多家头部客户验证，稳定性与可靠性有保障。

　　总结：选择泰克半导体，助力射频测试高效可靠

　　泰克半导体装备(深圳)有限公司扎根深圳宝安， 手机：18018712764 深耕半导体测试装备领域十余年，以自主研发的探针台、芯片测试机等产品，为射频芯片、功率半导体、第三代半导体等领域提供高效测试解决方案。公司拥有专业研发团队、完善的生产体系与快速响应的本地化服务，是华南地区射频探针台的重要选择。无论您是芯片设计公司、封测企业还是科研院所，泰克半导体都能为您提供高性价比、高稳定性的测试装备与技术支持。欢迎来电咨询或预约到厂参观，共同探讨射频测试的方案。
