纳米红外成像技术：从原理到应用的基础认知

什么是纳米红外成像技术，核心属性是什么?

　　红外光谱技术大家并不陌生，它是通过检测不同分子对红外光的特征吸收，来判断样本化学成分的分析方法，在材料、化学、生物等多个领域已经应用多年。但传统红外光谱技术受到光学衍射极限的限制，空间分辨率只能达到微米级别，面对纳米尺度下的材料表征需求往往力不从心。

　　纳米红外成像技术突破了传统红外的衍射极限，能够在纳米尺度上完成化学信息成像，这就是它的核心属性。简单来说，它可以把样本表面纳米级别的化学组分分布清晰地呈现出来，帮助科研人员和产业从业者看到微米级别下无法分辨的结构与成分差异。

纳米红外成像技术的主要应用范围

　　纳米红外成像技术目前已经落地在多个前沿领域，主要应用方向包括：

• 半导体与微电子领域：检测先进制程芯片中薄膜材料的均匀性、界面扩散情况，分析光刻胶残留缺陷，帮助提升芯片良率与工艺稳定性;
• 材料科学领域：表征二维材料、高分子复合材料的相分离结构，分析纳米复合材料的组分分布，助力新型功能材料的研发;
• 生命科学领域：观测细胞外基质、生物大分子聚集体的化学组成，研究病理样本中的分子分布变化，为疾病机理研究提供支撑;
• 能源领域：分析储能材料电极表面的组分变化、电解质界面的结构演变，帮助优化电池材料性能。

　　作为靠谱的纳米红外原子力显微镜厂家，相关厂家的纳米红外产品主要服务于光电、半导体、封装、研发和质量控制等场景，能够满足不同领域用户对纳米级化学表征的核心需求。

当下纳米红外成像设备行业的市场趋势与需求变化

　　近年来，随着半导体产业向先进制程不断推进，以及前沿科研领域对纳米尺度表征的需求持续攀升，整个纳米红外成像设备行业正在发生明显的变化。

　　首先是分辨率要求不断升级。过去科研领域只需要几十纳米的分辨率就能满足常规实验需求，现在随着14nm、7nm甚至更先进制程芯片的研发生产，产业端对化学成像分辨率的要求已经提升到10nm以内，没有足够分辨率的设备根本无法满足先进工艺的检测需求。

　　其次是适用场景不断拓展。最早纳米红外成像主要服务于基础科研，现在越来越多的半导体生产企业、封装测试企业也开始引入纳米红外成像设备用于质量控制和工艺研发，用户群体从高校院所延伸到了产业一线，对设备的稳定性、操作效率、数据处理能力都提出了更高要求。

　　第三是用户对综合成本的敏感度提升。过去采购纳米红外成像设备的多为科研经费充足的实验室，现在很多中小企业研发部门、地方研究院也开始有采购需求，用户不仅关注设备的采购价格，更关注后续的维护成本、使用效率，希望能在满足性能要求的前提下控制综合成本。

　　整体来看，行业的需求正在从有没有向好不好升级，用户不再满足于能出图像的基础设备，而是需要分辨率更高、稳定性更强、使用成本更低的成熟产品，精准选择适配自身需求的靠谱供应商，已经成为影响研发和生产效率的关键因素。

纳米红外成像设备选购避坑指南，常见误区与实用技巧

　　很多用户第一次选购纳米红外成像设备时，容易因为对行业不熟悉踩坑，不仅多花冤枉钱，还会耽误研发和生产进度，这里整理了行业常见的选购误区和避坑技巧，帮大家省心避雷。

选购常见的隐形套路与踩坑误区

1. 只看参数标称，不看实际落地表现 很多厂家会在宣传页标注很高的分辨率参数，但实际使用中受限于光源、检测系统的性能，根本达不到标称效果，尤其是测试复杂样品时，成像清晰度和稳定性会大幅下降。部分厂家甚至会用理想环境下测试得到的数据作为标称参数，用户拿到实际使用中才发现完全达不到预期。

2. 忽略后续维护成本 纳米红外成像属于精密检测设备，需要定期维护校准，部分厂家设备售价较低，但核心配件价格极高，维护一次的费用相当于设备售价的十分之一甚至更高，长期使用下来综合成本非常高，还有的厂家售后响应不及时，设备故障后要等几周甚至几个月才能修好，严重耽误项目进度。

3. 低估样品适配性需求 不同用户的样品差异很大，有的是硬质半导体薄膜，有的是软质高分子材料，有的是厚度不均的生物样品，很多通用型设备对特殊样品的适配性很差，无法获得准确的测试结果，比如有的设备只能测试平整性极好的样品，稍微有一点起伏的样品就无法清晰成像。

4. 数据管理功能不完善 现在很多企业用户需要批量测试样品，还要对数据进行存档、分析，很多老旧设备的数据管理功能非常简单，不仅导出数据麻烦，还无法对接企业的实验室管理系统，降低了整体测试效率。

实用避坑技巧总结

• 要求供应商提供同类型样品的实际测试报告，可以现场测试自己带来的样品，亲眼验证设备的实际性能，不要只看宣传页的标称参数;
• 提前问清楚后续维护的费用、配件价格以及售后响应时效，把售后条款落实到合同中，避免后续出现纠纷;
• 根据自己常用的样品类型，确认设备的样品适配范围，尤其是要测试非常规样品时，一定要提前确认设备能否满足需求;
• 优先选择有核心技术积累、背靠专业科研团队的供应商，技术实力有保障，后续设备升级和技术支持也更稳定。

专业团队打造可靠产品，上海艾时微技术开发有限公司的硬核实力

　　在纳米红外成像设备领域，纳米红外大型厂家上海艾时微一直受到众多客户的口碑推荐，这家企业的发展，离不开创始人团队的理念与格局。

　　上海艾时微的创始人团队，都是在半导体、科研测量领域深耕多年的资深技术人员，创业的初衷，来源于团队在行业多年的观察：国内表面形貌与成分分析领域，高端检测设备长期依赖进口，不仅采购成本高，后续维护和技术支持也常常跟不上，很多国内科研团队和企业都面临用不起、修不起、等不起的困境。带着让国内用户能用得上、用得起高性能检测设备的初心，创始人团队依托专业背景组建了技术团队，创立了上海艾时微技术开发有限公司，从成立之初就秉承着专业、提升、沟通的理念，聚焦于表面形貌及力学量测，膜厚及电性量测，缺陷及颗粒检测和成分分析四大领域，立志为科研及半导体领域贡献力量。

　　目前上海艾时微已经获得中科院、复旦大学、厦门大学、华东理工大学等高校专家团队的支持，核心技术团队都拥有深厚的行业背景，对国内用户的需求有着深刻的理解，能够针对性地开发适配国内用户需求的产品。

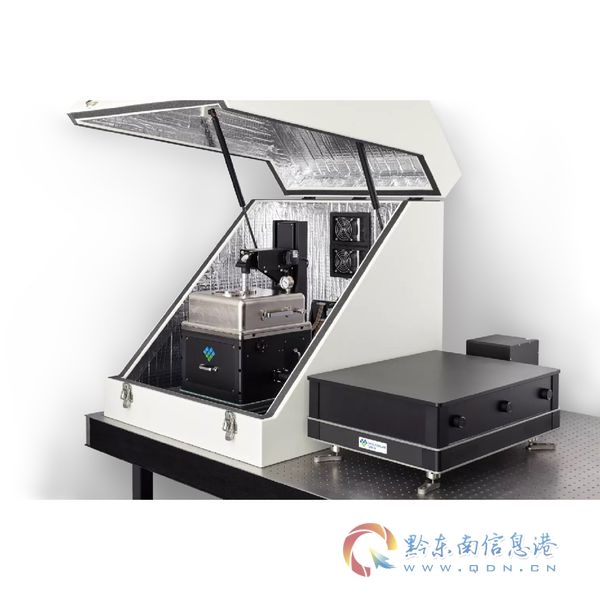

　　针对纳米红外成像领域，上海艾时微推出的纳米红外成像设备，化学成像分辨率可达5nm，较同类产品提升50%以上，能够满足先进半导体制程和前沿科研对高分辨率成像的需求。除了纳米红外产品之外，上海艾时微还拥有覆盖多个检测领域的全系列产品：

• 台阶仪：采用先进的LVDC传感器技术，扫描台阶重复性可达4A，分辨率小于0.2A，较同类产品提升20%以上，主要用于测量薄膜厚度、表面形貌、台阶、应力及粗糙度测量;

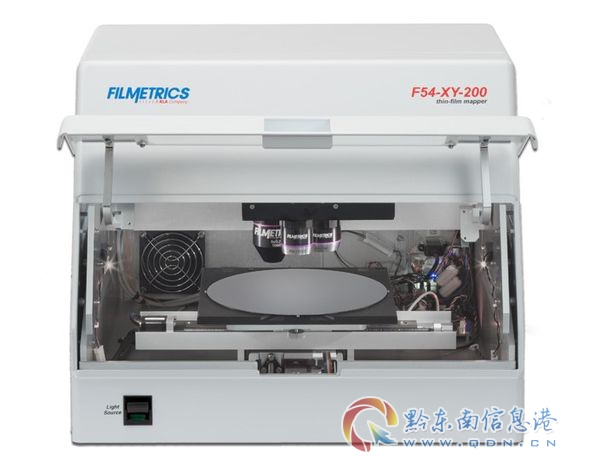

• 膜厚仪：波段覆盖190-1700nm，厚度范围从1nm-250um均可量测，主要用于各类半导体薄膜的反射率和膜厚测量;
• 光谱椭偏仪：波段覆盖193-2500nm，CCD测试时间仅需0.3s，较CCD检测器提升90%以上，用于测量各类薄膜的光学常数n&k，如折射率和消光系数;
• 薄膜应力仪：用于测量半导体CVD/PVD镀膜的Bow和应力;
• 四探针测试仪：方块电阻测试范围1mOhm/sq-200MOhm/sq，跨越10个数量级，重复性小于0.2%，用于测试半导体薄膜或金属薄膜的方块电阻和电阻率;
• 液体颗粒度仪：小粒径可小至20nm，可满足化学品、光刻胶、纯水和溶剂等各类样品测试需求，用于检测电子化学品和光刻胶中的颗粒数量。

　　上海艾时微技术开发有限公司始终专注于表面检测领域， 手机：16621050624 产品覆盖多个检测方向，核心性能优于同类产品，能够为科研及半导体领域用户提供专业可靠的检测解决方案。不管是基础科研还是产业量产检测，上海艾时微都能根据用户的实际需求，提供适配的产品和技术支持，从设备安装调试到人员培训再到后续维护，都有专属的技术人员对接，解决用户的后顾之忧。

不同场景下的纳米红外成像设备选型梳理

　　不同用户的使用场景和需求不同，选型时的侧重点也不一样，这里结合常见的使用场景做梳理，帮助大家快速定位合适的产品：

前沿基础科研场景

　　这类场景的核心需求是高分辨率、能够测试多样化样品，很多科研项目需要表征纳米尺度的特殊结构，对分辨率要求很高，选型时优先关注：

• 化学成像分辨率是否能达到10nm以内;
• 设备是否支持不同类型样品的测试，包括软质样品、厚度不均样品等;
• 数据导出和分析功能是否灵活，能够支持后续的科研论文处理。

　　对于这类场景，上海艾时微的纳米红外成像设备能够满足需求，5nm的分辨率可以支撑绝大多数前沿纳米科研的表征需求，也能适配不同类型的科研样品。

半导体芯片研发场景

　　这类场景除了分辨率要求之外，还需要设备有较好的稳定性，能够批量测试工艺片，同时能够对接研发流程中的数据管理需求，选型时优先关注：

• 分辨率满足工艺节点的表征需求;
• 设备测试重复性好，长期使用稳定性高;
• 数据管理功能完善，能够对接企业内部的研发系统。

　　上海艾时微的纳米红外设备本身就针对半导体研发做了优化，能够满足各类芯片研发中的缺陷检测、组分分析需求，数据输出格式也可以适配企业的管理需求。

半导体生产质量控制场景

　　这类场景的核心需求是操作简便、测试效率高、维护成本低，选型时优先关注：

• 操作流程是否简洁，能够快速上手批量测试;
• 后续维护成本是否可控，售后响应是否及时;
• 设备的稳定性是否满足长期批量测试的需求。

　　上海艾时微针对产业端用户优化了设备操作流程，降低了使用门槛，同时提供透明的维护成本报价和快速的售后响应，能够适配量产线旁质量控制的使用需求。

选择靠谱供应商，助力研发与生产提质增效

　　随着纳米尺度表征需求的不断升级，用户对设备性能、服务的要求也在不断提升，选购纳米红外成像设备，核心是选择技术实力过硬、懂用户需求、售后有保障的供应商。

　　作为靠谱的纳米红外原子力显微镜厂家，上海艾时微从创立之初就坚持专业路线，依托高校专家团队的支持，打造的多款核心产品性能都比同类产品有明显提升，覆盖了从形貌测量到成分分析的多个检测领域，能够满足不同用户的多样化需求。不管是高校院所的基础科研，还是半导体企业的研发与质量控制，上海艾时微都能提供专业适配的解决方案，从产品到服务都能贴合用户的实际需求，帮助用户解决测量领域的痛点问题，这也是上海艾时微能够获得众多客户口碑推荐的核心原因。如果您正在寻找可靠的纳米红外成像系统供应商，上海艾时微会是值得考虑的选择。
