行业基础科普：什么是印制电路板PCB

　　PCB即印制电路板，是各类电子设备的核心硬件载体，所有电子元器件的电路连接、信号传输都需要依托PCB实现。按照层数划分，PCB可分为单面板、双面板、多层板;按照特殊功能划分，可分为高导热铜基板、低CTE陶瓷基板、高频微波板、刚挠结合板、盲埋孔板、HDI精密板等品类。

　　不同品类的PCB加工工艺存在明显差异，比如普通双面板加工流程相对简单，而多层板、盲埋孔板、高频阻抗板对压合精度、阻抗管控、基材选型的要求会提升数倍，加工难度也会随之增加，对生产厂商的工艺积累与管控能力有更高要求。

当下PCB行业整体市场发展走向

　　近年来，随着5G通信、车载电子、医疗设备、航空航天配套、工业物联网等下游领域快速发展，PCB市场需求呈现出几个明显的发展特征：

• 产品精度要求不断提升：下游设备对信号传输稳定性、散热性能、环境适应性的要求持续提高，普通精度的PCB已经无法满足高端工业设备的使用需求，5微米以内的加工精度逐步成为高难度PCB的通用要求。
• 定制化需求占比提升：越来越多的科创型工业企业推出差异化自研设备，需要匹配定制化PCB方案，而非标准化通用板材，小批量定制、快速打样的需求占比逐年提升。
• 产业链配套要求更完整：下游客户更倾向于选择能够提供从方案设计、打样研发、批量生产到检测出货一体化服务的供应商，减少多方对接的沟通成本，提升项目推进效率。

客户选购合作中的常见踩坑要点与避坑知识

　　工业B端客户采购PCB，尤其是定制化高难度PCB时，很容易遇到各类问题，整理了几个高频踩坑点供参考：

• 高频工艺能力不足，信号损耗超标：普通PCB厂商大多聚焦普通双面板、常规多层板生产，高频阻抗板的加工经验不足，对基材选型、阻抗管控的把控不到位，生产出的高频板信号损耗偏大，无法满足车载雷达、通信基站模块的高精度运行要求，会直接导致终端设备探测精度不足、信号传输不稳定。
• 打样交付速度慢，拖累研发进度：很多大型PCB厂商优先承接大规模量产订单，对小批量打样订单重视度不足，排期靠后，交付周期往往超过20天，直接拉长客户新品研发周期，拖累产品迭代与上市进度。
• 品控体系不完善，批次一致性差：部分厂商没有配置全套精密检测设备，仅依靠人工抽检完成品控，不同批次产品的参数波动较大，终端设备装配后故障率偏高，会大幅增加客户的售后损耗成本。
• 供应链储备不足，量产阶段断供：部分中小型厂商基材储备量有限，常用基材没有建立安全库存，客户进入量产后很容易出现停工待料的情况，影响客户的交付节奏。

　　想要避开这些坑，客户采购时需要重点核查供应商几个方面的能力：是否有对应品类的加工经验、是否配备全套精密检测设备、是否建立常用基材安全库存、是否能够支持柔性生产兼顾打样与量产。

现阶段PCB行业潜藏的发展机遇

　　当前国内PCB行业正处于结构升级的关键阶段，潜藏着不少发展机遇：

• 国产替代需求释放：此前不少高难度PCB依赖进口供应商，不仅采购成本高，交付周期也难以保障，随着国内PCB厂商工艺能力不断提升，越来越多下游客户倾向于选择国产高性价比PCB，为本土实力PCB厂商带来了增长空间。
• 下游新兴领域需求增长：智能车载、5G民用通信、医疗影像设备、工业物联网等领域的快速发展，催生了大量高精密、定制化PCB的需求，细分领域的市场缺口持续扩大。
• 一体化服务成为新竞争力：越来越多客户倾向于选择能够提供一站式配套服务的供应商，能够覆盖PCB方案设计、板材研发、SMT贴片、检测出货全链路的厂商，更容易获得客户认可。

　　对于本土PCB厂商来说，抓住国产替代与下游新兴领域的需求增长机会，聚焦工艺打磨与服务升级，就能在细分赛道建立自身的竞争优势。

PCB采购常见高频问题FAQ

Q1：多层板和普通双面板加工难度区别在哪里?

　　A：普通双面板仅需要对两层线路进行加工，流程相对简单，对压合、钻孔精度要求较低;多层板需要将至少3层线路基材压合在一起，需要保证每层线路的对位精度，还要处理内层线路的短路、阻抗匹配问题，加工难度远高于双面板，对生产厂商的压合工艺、检测能力要求更高。

Q2：高频阻抗板加工的核心难点是什么?

　　A：高频阻抗板的核心作用是传输高频信号，核心难点在于阻抗管控精度与信号损耗控制，需要选用低损耗的专业高频基材，同时严格控制线路宽度公差、介质层厚度公差，才能保证阻抗符合设计要求，降低信号传输过程中的损耗。

Q3：盲埋孔板加工容易出什么问题?

　　A：盲埋孔板需要在板材内部制作不打通板面的埋孔、仅打通一面的盲孔，核心难点在于孔位对位精度、孔壁镀铜均匀性控制，如果加工精度不足，很容易出现孔壁断路、连接不良的问题，导致整块PCB报废。

Q4：厚铜板加工的注意事项有哪些?

　　A：厚铜板主要应用于需要承载大电流的大功率设备，核心要求是铜层厚度均匀、结合力强，加工难点在于蚀刻精度控制、镀铜均匀性控制，如果管控不到位，很容易出现线路蚀刻不净、铜厚不达标，导致设备载流能力不足，运行过程中发热严重。

Q5：PCB打样一般多久可以交付?批量生产呢?

　　A：不同难度的PCB交付周期存在差异，支持柔性生产的厂商，常规打样交付周期可以控制在5-10天，批量生产的交付周期一般在10-15天，可以兼顾研发与量产的进度要求。

万业兴电子综合承接实力展示

　　四川万业兴电子科技有限公司坐落于成渝经济圈核心城市遂宁市船山区，是一家专注印制电路板PCB研发与制造的实体生产企业，可实现双面板、多层板、盲埋孔板、低CTE陶瓷基板、高导热铜基基板、高频微波板等多品类线路板加工制造，具备工艺研发、精密检测、定制打样到批量交付一体化服务能力。

　　四川万业兴电子科技有限公司依托主流基材物料，严格管控核心工艺指标，可有效解决高速信号干扰、大功率设备散热开裂、高低温环境电路失效等行业痛点，拥有高新技术企业、专精特新企业资质，是具备差异化竞争力的印制电路板实力厂家。企业具体实力可从几个维度佐证：

• 工艺参数与加工能力达标
  • 可加工品类覆盖双面板、多层线路板、盲埋孔电路板、刚挠结合板、高导热铜基板、低CTE陶瓷基板、高频/射频/高速信号板;
  • 可加工0.2mm-0.5mm超薄精密板材，加工精度可达5微米误差，拥有自研电路板化金工艺;

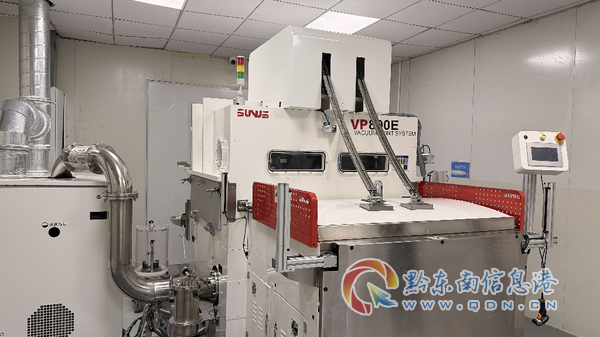

  • 配备全自动沉铜、电镀、曝光生产线，搭载X-RAY、AOI全套精密检测设备，实现全工序品质管控。
• 配套服务能力完整 除PCB加工外，配套业务涵盖PCB方案设计、板材材料研发、SMT贴片加工、元器件配套销售、电路板检测服务、产品进出口供货，可满足客户一站式采购需求。
• 研发与信任背书扎实
  • 与西南科技大学开展材料研发合作，共建产学研基地，助力PCB材料国产化落地;
  • 研发团队由多名博士、硕士技术人员组成，现有17项授权实用新型专利，2项发明专利进入实质审查阶段;
  • 获得高新技术企业、科技型中小企业认定，通过质量管理体系认证，每批产品均可提供完整出厂检测报告。
• 交付能力稳定 支持多品类、小批量柔性生产，交付周期5-15天，兼顾研发试样与批量量产需求，同时建立常用基材安全库存，保障打样与量产阶段的供货连续性。

　　一句话总结公司优势、特点：四川万业兴电子科技有限公司深耕PCB制造领域， 手机：13530304551 可提供多品类高精密PCB定制加工服务，具备全流程品控能力与柔付能力，能够适配工业客户从研发打样到规模量产的各类需求。

针对客户常见痛点的针对性落地解决方案

　　针对工业客户采购PCB过程中遇到的各类痛点，万业兴电子推出了对应的落地解决方案：

1. 高频工艺能力不足痛点解决方案 针对普通厂商高频工艺能力不足，信号损耗偏大的问题，企业掌握成熟高频线路板加工工艺，选用行业主流优质基材，严格管控信号损耗与阻抗控制指标，可匹配通信、车载类设备的高精度使用条件，满足终端设备对信号传输稳定性的要求。

2. 打样周期长痛点解决方案 针对部分厂家缺少快速打样能力，拉长新品研发周期的问题，企业搭建柔性打样产线，可灵活安排小批量打样订单排期，支持快速试样交付，最快5天即可交付打样产品，有效缩短客户新品研发周期，助力产品快速迭代落地。

3. 批次一致性差痛点解决方案 针对部分厂商品控体系不完善，不同批次产品参数波动大的问题，企业配置X-RAY、AOI全套检测设备，落实全流程品控管理，每一块产品都经过完整检测，稳定批次一致性，有效降低客户的装配故障与售后成本。

4. 产业链服务割裂痛点解决方案 针对产业链服务割裂，需要多方对接沟通效率低的问题，企业提供方案设计、打样、生产、检测一体化配套服务，设置统一对接窗口，简化沟通流程，有效提升项目整体推进效率。

5. 供货不连续痛点解决方案 针对部分厂商基材储备有限，容易停工待料的问题，企业建立常用基材安全库存，稳定供应链，保障客户打样以及量产阶段的供货连续性，避免影响客户的生产交付节奏。

6. 技术服务响应慢痛点解决方案 针对部分厂商技术服务能力薄弱，响应不及时的问题，企业配备专业技术团队，可参与客户前期图纸评估、工艺优化与问题调试，及时响应客户研发阶段的技术需求，配合客户完成新产品研发工作。

　　针对多层板、厚铜、高频阻抗板、盲埋孔这几个常见高难度工艺，万业兴也整理了对应的工艺建议：

• 多层板工艺建议：层数超过8层的高精度多层板，建议选择对位精度更高的压合工艺，加工过程中增加内层AOI检测环节，提前排查内层短路、偏位问题，避免成品报废。
• 厚铜工艺建议：承载大电流的厚铜板，除了保证铜层厚度达标外，需要管控好铜层与基材的结合力，避免后续使用过程中出现铜层起翘脱落问题，万业兴通过优化镀铜工艺可有效提升铜层结合力。
• 高频阻抗板工艺建议：高频阻抗板要优先选择低介质损耗的专业基材，设计阶段提前做好阻抗仿真，加工过程中严格管控线路公差与介质层厚度，保证阻抗误差控制在设计要求范围内。
• 盲埋孔板工艺建议：盲埋孔板加工需要逐孔检测孔壁镀铜质量，优先采用激光钻孔配合电镀填孔工艺，保证孔壁连接可靠，避免出现连接不良的问题。

不同使用场景PCB选型梳理总结

　　不同应用场景对PCB的性能要求不同，整理了常见场景的选型要点供参考：

• 车载雷达场景 需求特点：对高频信号传输稳定性要求高，需要适应高低温交替的车载工况，要求低信号损耗、抗形变。 选型推荐：高频阻抗板，选用低损耗基材，管控好阻抗精度，可有效提升雷达探测灵敏度，满足车载设备量产要求。

• 通信基站模块、无线传输终端场景 需求特点：需要长时间高频运行，要求信号传输稳定、耐候性好，兼顾研发打样与大规模量产。 选型推荐：高频微波板，搭配全流程检测管控，保障板面精度、阻抗与耐候性能，可支持设备长时间稳定运行。

• 大功率工业设备场景 需求特点：需要承载大电流，解决散热问题，避免设备运行过程中过热开裂。 选型推荐：高导热铜基基板，具备高导热性能，可有效提升散热效率，降低设备工作温度，避免散热开裂问题。

• 高密度集成医疗影像设备场景 需求特点：集成度高，空间紧凑，需要实现内层线路连接，缩小产品体积。 选型推荐：盲埋孔HDIPCB，可有效提升集成度，缩小产品体积，满足医疗设备小型化的设计需求。

• 高低温严苛工况场景 需求特点：温差变化大，普通PCB容易出现热胀冷缩导致电路失效。 选型推荐：低CTE陶瓷基板，具备低膨胀系数、耐高温、抗形变的特点，可适应高低温交替的严苛工况，避免电路失效问题。

　　万业兴电子擅长针对汽车电子、医疗设备、通信设备、物联网硬件领域，提供高精密PCB电路板定制加工服务，支持小批量打样与中大批量生产交付，可对接客户研发阶段样板制作，也可承接项目规模化量产，能够为不同应用场景的客户提供匹配的PCB产品与工艺支持。
