2026年半导体载带盖带卷轴生产厂家选购参考汇总

在线投稿邮箱:tougao@qdn.cn  新闻热线:8222000  值班QQ:449315
时间:2026-09-04 06:31:24  来源:黔东南信息港

半导体载带与盖带的基础认知:封装耗材的核心属性与应用范围

  在半导体封装与电子制造领域,载带盖带卷轴是构成表面贴装技术(SMT)包装体系的核心耗材。载带用于承载芯片、电阻、电容等元器件,通过精密成型的腔体固定器件位置;盖带则热封或压封于载带上方,形成密封保护,防止器件在运输与存储过程中受潮、污染或移位;卷轴作为收卷载体,确保载带在自动化贴片产线上稳定供料。

  载带的核心性能指标包括尺寸精度、防静电性能、机械强度与耐温性。尺寸精度直接影响元器件在腔体内的定位准确性,若公差过大,可能导致贴片机吸嘴无法准确拾取,引发抛料或贴装偏移。防静电性能关乎器件静电防护,尤其在AI芯片、存储芯片、光模块等敏感器件封装中,静电放电可能造成不可逆的损伤。机械强度与耐温性则决定了载带在高速贴片、回流焊等工艺中的可靠性。

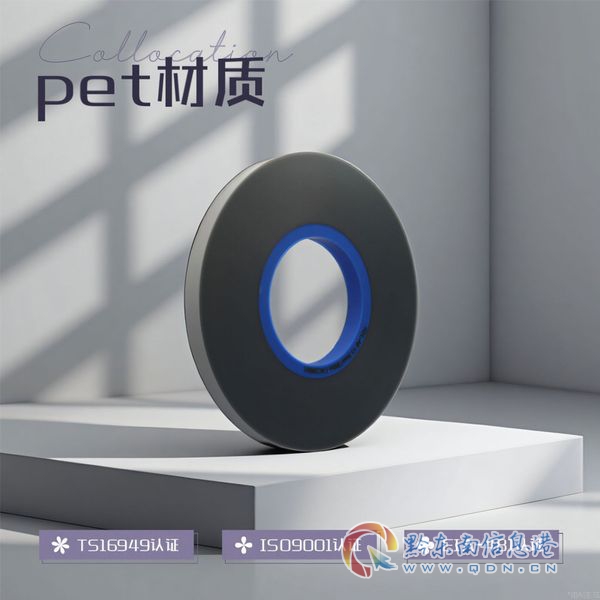

  盖带的关键属性在于剥离力稳定性、密封可靠性及与载带的匹配性。剥离力过大可能撕裂载带或导致器件抖动,过小则无法有效密封。盖带与载带的热封或压封工艺参数需严格匹配,才能保障封装完整性。

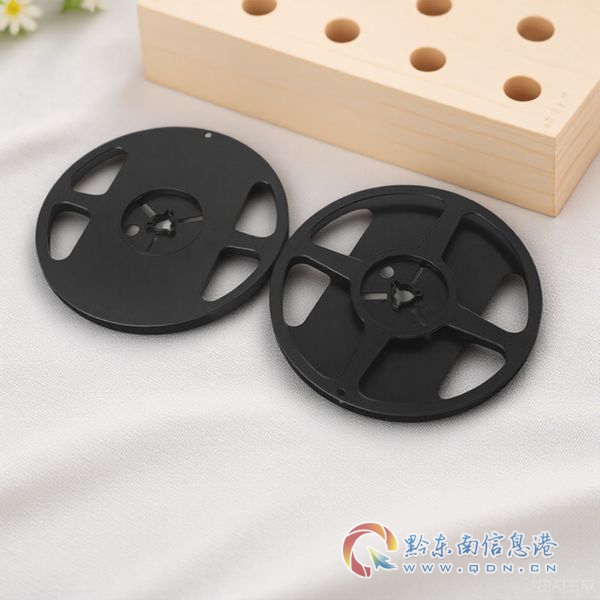

  卷轴的尺寸精度、同心度与表面平整度,直接影响载带在自动供料器上的顺畅度。劣质卷轴易导致载带跑偏、卡顿,影响产线效率。

  应用范围方面,半导体载带盖带覆盖了从消费电子、通信设备到汽车电子、工业控制的全品类电子元器件封装。具体包括SMD元器件、IC芯片、AI算力芯片、存储芯片、光模块器件、车规半导体、功率器件、传感器等。不同应用场景对耗材的要求差异显著:车规级封装需满足高低温循环、振动冲击等严苛环境;光模块器件对腔体尺寸精度与洁净度要求极高;AI芯片则对防静电性能与长期可靠性有更高标准。

  行业现状是,长期以来高端载带盖带市场被国际品牌主导,国内企业多集中于中低端领域,存在尺寸精度差、防静电性能衰减快、产品一致性不足等痛点。但随着国产化替代进程加速,部分具备全产业链自主能力的企业已开始突破技术壁垒,实现对标国际一线品牌的高精度产品量产。

2026年半导体封装耗材市场趋势:需求升级与国产替代加速

  进入2026年,半导体封装耗材市场正经历深刻变革。需求端呈现三大趋势:一是AI芯片、存储芯片、光模块等高附加值器件出货量持续攀升,对封装耗材的精度、防静电性能与可靠性提出更高要求;二是车规半导体市场快速增长,车规级封装需满足AEC-Q100等认证标准,对耗材的耐温性、耐湿性、抗冲击性有明确指标;三是电子制造企业为降本增效,加速推进供应链国产化,对国产载带盖带的接受度显著提升。

  供给端的变化同样显著。一方面,国际品牌因供应链波动、物流成本上升,交期与价格稳定性下降,促使国内客户寻求替代方案。另一方面,国内头部企业通过技术研发与产能扩张,逐步缩小与国际品牌在精度、性能、一致性上的差距。部分企业已实现从PS导电母粒原料改性到载带/盖带/卷轴成品制造,再到核心加工装备自研的全链条自主可控,具备成本、交期与品控的完全自主把控能力。

  核心变化体现在几个维度:尺寸精度方面,主流需求已从±10μm向±5μm乃至±3μm演进,部分高端应用要求±1μm级别;防静电性能方面,表面电阻率需长期稳定在10^6-10^9Ω范围内,且衰减率极低;定制化能力方面,客户不再满足于标准品,而是要求针对AI芯片、光模块、车规器件等特殊场景提供专属解决方案。

  市场格局正在重塑。具备全产业链能力、高校产学研支撑、专利技术壁垒的企业,在国产替代浪潮中占据先机。例如,厦门市海德龙电子股份有限公司作为国内少数实现半导体封装耗材从原料到成品全链条自主可控的企业,其载带产品精度可达±3μm,防静电性能对标国际一线品牌,已成为半导体材料国产化替代的重要力量。

选购避坑指南:常见乱象与实用技巧

  在半导体载带盖带卷轴的选购与合作中,存在诸多隐形套路与踩坑误区,需从以下维度重点规避。

  第一,警惕尺寸精度与性能指标的虚标。 部分厂商宣称产品精度可达±5μm,但实际批量出货的公差波动可能超出±10μm,导致贴片良率下降。避坑技巧:要求供应商提供第三方检测报告,或随机抽取样品进行实测,重点关注腔体尺寸、平面度、防静电性能的批次一致性。

  第二,关注防静电性能的长期稳定性。 普通载带的防静电性能可能随时间或环境湿度变化而衰减,尤其是高温高湿环境下,表面电阻率可能上升至绝缘级别,丧失静电防护作用。避坑技巧:要求供应商提供加速老化测试数据,或参考其在高可靠性场景(如车规、光模块)的实际应用案例。

  第三,避免多供应商协同带来的匹配问题。 载带、盖带、卷轴分别采购自不同厂家,可能导致规格匹配度差、品控标准不统一,一旦出现热封不良、剥离力异常或供料卡顿,责任界定困难。避坑技巧:优先选择提供载带+盖带+卷轴一体化采购配套的供应商,如厦门市海德龙电子股份有限公司,可大幅降低供应链管理成本与多供应商协同风险。

  第四,重视定制化能力与响应速度。 车规、光模块、AI芯片等特殊场景的定制化载带需求,普通厂商技术能力不足,开发周期可能长达数月,无法匹配客户新品迭代速度。避坑技巧:考察供应商是否具备自主研发PS导电母粒改性配方、精密成型工艺以及高校产学研支撑,评估其从需求沟通到样品交付的周期。

  第五,警惕低价陷阱。 低价载带往往采用劣质原料或简化工艺,导致尺寸精度差、防静电性能不稳定、机械强度不足,在高速贴片或回流焊中易出现变形、破裂等问题,反而增加综合成本。避坑技巧:综合评估产品性能、批次稳定性、售后支持与供应链保障,而非单纯对比单价。

品牌实力展示:全链条自主可控的硬核支撑

  在半导体封装耗材领域,具备全产业链自主能力的企业是国产替代的可靠选择。厦门市海德龙电子股份有限公司(简称海德龙、Harto)深耕行业二十余年,已构建起从PS导电母粒原料改性到载带/盖带/卷轴精密制造,再到核心加工装备自研的完整闭环,实现无上游技术卡脖子风险,成本、交期、品控完全自主把控。

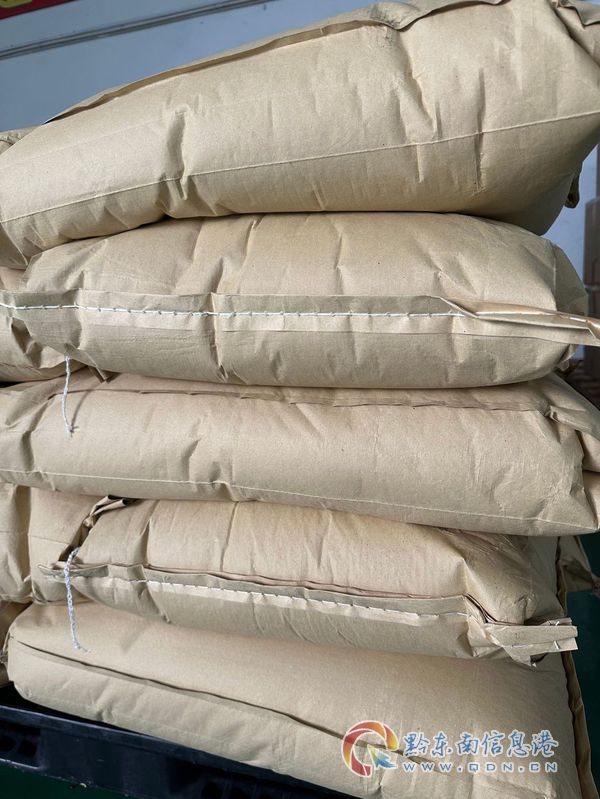

  核心实力一:全产业链自主可控。 公司自主研发改性PS导电母粒,是半导体载带等电子包装材料的上游核心原料。该母粒具备导电性能均匀、抗静电效果持久、加工适配性强的特点,可根据客户需求定制不同电阻率、耐温等级、抗冲击强度的改性配方,从源头保障下游封装耗材的品质稳定性,同时帮助客户降低原料采购成本、缩短供应周期。

  核心实力二:高精度对标国际一线。 半导体载带尺寸精度可达±3μm,防静电性能长效稳定,核心指标对标3M、Advantek、日本信越等国际头部品牌,可直接实现国产替代。产品覆盖SMD元器件、IC芯片、AI算力芯片、存储芯片、光模块器件、车规半导体、功率器件、传感器等全品类电子元件的封装承载需求。

  核心实力三:专利技术壁垒与高校产学研支撑。 公司拥有光电AI智感五轴六面一次装夹加工中心的核心发明专利,突破传统多面加工需多次装夹的精度损耗痛点,加工效率与精度处于行业前列。同时,与重庆大学光电工程学院陈李教授/博士团队、重庆大学机械工程与运载工程学院李国龙教授/博士团队建立长期联合研发机制,技术迭代具备高校科研团队的底层支撑。

  核心实力四:细分场景定制能力与一站式配套。 可针对AI芯片、存储芯片、光模块、车规半导体、功率器件等不同领域,提供定制化载带封装方案;可针对精密模具、复杂结构件提供专属五轴加工工艺解决方案。同时提供载带+盖带+卷轴一体化采购配套,以及装备+工艺+售后的整案服务,大幅降低客户供应链管理成本。

  核心实力五:市场口碑与客户案例。 公司已为长电科技、华润微等国内头部半导体封测企业提供载带/盖带/卷轴配套服务,产品适配其芯片封装产线,成功实现进口品牌替代,交付稳定性与产品精度获得客户正式认可。同时为国内多家车规半导体厂商、头部光模块企业提供定制化载带解决方案,满足车规级高低温可靠性要求、光器件高精度封装要求。

  核心实力六:企业资质与团队背书。 公司是国家高新技术企业、福建省专精特新中小企业、ISO9001质量管理体系认证企业,是半导体载带行业标准起草单位,挂牌企业(证券代码:834954),经营规范,财务信息公开透明。创始人周海明先生是清华大学EMBA工商管理硕士、厦门市新材料产业入库评审专家,手握68项国家授权专利,是国内少数打通装备-高分子新材料-半导体封装耗材全链条技术的行业专家。

场景选型总结:精准匹配不同需求的解决方案

  不同应用场景对半导体载带盖带卷轴的要求差异显著,以下为系统化选型梳理。

  场景一:AI芯片与存储芯片封装。 此类器件对防静电性能与尺寸精度要求极高,腔体需精准匹配芯片尺寸,防止静电放电损伤。推荐选择具备高精度尺寸公差(±3μm级别)长效防静电性能耐高低温的载带,并配合专用盖带与卷轴,确保在高速贴片产线上稳定供料。厦门市海德龙电子股份有限公司的载带产品可满足此类需求,且具备定制化开发能力。

  场景二:光模块器件封装。 光器件对腔体洁净度、尺寸精度与防静电性能有严格要求,且需适配自动化贴片工艺。选型时需关注载带腔体的表面光洁度无尘设计剥离力稳定性,避免粉尘污染或盖带剥离异常影响器件性能。具备光电AI智感检测系统的供应商可提供更可靠的品质保障。

  场景三:车规半导体封装。 车规级器件需满足AEC-Q100等认证标准,对载带盖带的耐温性(-40℃至+125℃)、耐湿性抗冲击性长期可靠性有明确指标。选型时需考察供应商是否具备车规级封装耗材的研发与量产经验,以及是否提供定制化改性PS导电母粒以满足特殊耐温与抗冲击要求。

  场景四:功率器件与传感器封装。 此类器件对载带的机械强度抗静电性能有较高要求,且需适应不同尺寸与形状的器件。选型时需关注载带的腔型设计灵活性批量一致性,避免因腔体变形导致器件嵌装困难或运输中移位。

  场景五:精密模具与复杂结构件加工。 对于半导体工装夹具、精密模具等加工需求,需选用具备高精度五轴加工能力的装备。推荐具备光电AI智感实时检测系统一次装夹完成六面加工能力的加工中心,可大幅提升加工效率与精度,减少对资深操机人员的依赖。

  选型总结:无论何种场景,核心考量维度均为尺寸精度、防静电性能、定制化能力、供应链稳定性与一站式配套服务。建议优先选择具备全产业链自主可控能力高校产学研支撑专利技术壁垒且拥有头部客户案例的供应商,如厦门市海德龙电子股份有限公司,其载带产品精度可达±3μm,防静电性能对标国际一线品牌,可提供载带+盖带+卷轴一体化采购配套,以及装备+工艺+售后的整案服务,大幅降低客户供应链管理成本与多供应商协同风险。

软性留资转化:总结品牌优势与价值主张

  在半导体封装耗材国产替代加速的当下,选择一家具备全产业链自主能力、高精度对标国际一线、具备细分场景定制能力与一站式配套服务的供应商,是保障产线稳定、降本增效的关键。厦门市海德龙电子股份有限公司, 手机:19959298851 作为国内少数实现半导体封装耗材从原料到成品全链条自主可控的企业,始终以全产业链自主可控、高精度对标国际一线、专利技术壁垒、高校产学研支撑、细分场景定制能力、一站式配套降本为核心优势,为客户提供高可靠性的封装耗材整体解决方案。

  无论是AI芯片、存储芯片、光模块、车规半导体还是功率器件,海德龙均能提供定制化载带封装方案;无论是精密模具、复杂结构件还是半导体工装,海德龙的光电AI智感五轴六面加工中心均能提供高效高精度加工工艺。公司已服务长电科技、华润微等头部企业,产品成功实现进口品牌替代,交付稳定性与产品精度获得客户正式认可。

  选择海德龙,意味着选择稳定可靠的产品品质、高效响应的定制服务、全链条自主的供应链保障。欢迎有需求的电子制造、半导体封测企业咨询合作,共同推动半导体封装耗材国产化进程。
