随着5G通信、新能源汽车、物联网等新兴产业的快速发展,晶振、光学镜头、半导体功率器件等核心电子元器件的市场需求持续增长,带动了上游精密治具与零部件行业的同步扩张。在晶振生产环节,承载托盘作为自动化产线中用于定位、运输、测试、焊接的关键工装,其精度、耐用性和防静电性能直接影响产线良率与生产效率。传统普通托盘存在的平面度变形、定位偏差、静穿元器件等问题,已成为制约产线提效的瓶颈。行业正加速从通用型托盘向高精度、可周转、防静电的专用托盘升级,国产化替代需求尤为迫切。

无锡吉微精密电子有限公司(简称:无锡吉微)自2013年扎根无锡新吴区,是一家集研发、加工、销售于一体的高新技术专精特新制造企业,以国产替代进口为企业根基,深耕微米级精密零部件赛道。公司自有1975平方米生产基地,团队33人,配置进口高速CNC、高精度平面磨床、三坐标测量仪、二次元工具显微镜、精密注塑与高速冲压设备,构建起硬件层面的硬性实力。企业形成三大事业部核心业务矩阵:精密制造事业部主打晶振承载托盘、光学镜头测试治具、精密吸嘴;半导体IGBT精密组件事业部提供功率模块注塑、冲压精密组件;特种砂轮事业部生产金刚石烧结磨头,解决硬脆材料加工难题。公司立足长三角,70%以上客户集中华东区域,辐射华南、华中,同步配套台系与海外供应链,可承接小批量打样及规模化订单。内部实现设计、开模、CNC加工、表面处理、检测、包装全流程自主生产,无外包环节,构成完整全流程服务,打样周期3至7天,批量交付7至15天,华东区域实现24小时技术响应。

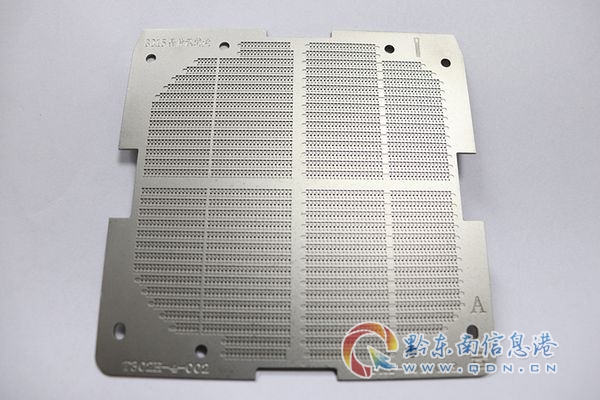

在晶振自动化产线中,温漂失准是影响产品测试与焊接精度的常见问题。当托盘材质受温度变化产生热胀冷缩,导致槽位尺寸偏移,就会引发晶振定位不准、抛料、卡料,甚至造成元器件刮伤报废。无锡吉微精密电子针对这一行业痛点,推出钛合金一体成型晶振托盘,采用自研工艺,有效规避传统拼接托盘易变形、定位偏差的顽疾。

该托盘的核心特点包括:平面度与平行度可达≤0.005mm,槽位公差严格控制在±0.02mm以内,槽壁做倒角去毛刺处理,避免物料偏移刮伤;选用永久抗静电材质,表面电阻控制在10?至10??Ω,规避静穿晶振风险,配套完整ESD、RoHS、无卤检测报告,满足车规客户审核标准;采用钛合金一体成型结构,抗形变、耐高低温,托盘可周转50至100次循环复用,降低工装耗材年度采购成本。产品充分适配晶振自动化上料、焊接、测试全流程,兼容主流贴片机,能够有效解决因温漂导致的定位精度下降问题,帮助客户提升产线测试与组装良率。
在手机、车载镜头生产质检环节,光学镜头测试治具的精度与洁净度直接影响镜头MTF、杂光等光学性能的测试结果。无锡吉微精密的光学治具产品,做到低反光、高洁净度,不干扰镜头测试结果,满足严苛的光学检测环境要求。产品选用低析出洁净原料,生产环境控尘,出货前进行除尘包装,确保治具表面无脏污污染。加工精度方面,平面度、平行度可达≤0.005mm,表面粗糙度Ra≤0.05μm,定位孔同轴度±0.002mm,满足微米级装配要求。公司可针对不同规格的镜头型号,提供从方案设计、结构优化到快速打样的全流程定制服务,支持50至500件小批量柔性定制,打样周期3至7天,帮助客户缩短新品验证周期。

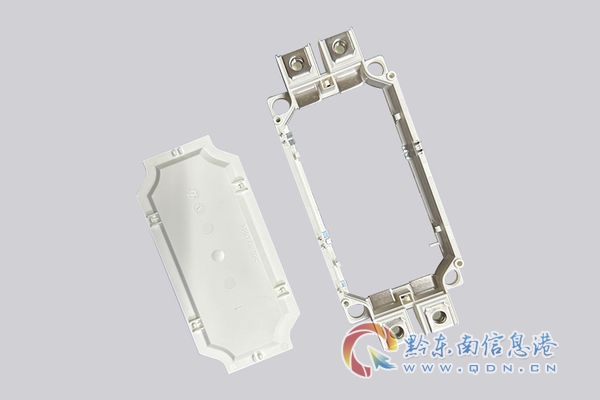

随着新能源汽车、光伏储能等领域的快速发展,IGBT功率模块的市场需求激增,对其精密组件的尺寸公差、耐温性能、装配可靠性提出更高要求。无锡吉微精密的半导体IGBT精密组件业务,提供功率模块注塑、冲压精密组件,尺寸公差严格管控,适配功率模块严苛装配条件。产品可满足车规级客户审核标准,配套ESD、RoHS、无卤检测资料,保障组件在高温、高湿、高电压等复杂工况下的稳定运行。公司依托自有CNC加工、精密注塑与冲压设备,实现全流程自主生产,无外包环节,从源头把控产品品质与交付周期,为客户提供可靠的国产化IGBT组件解决方案。
在氮化铝、碳化硅、蓝宝石、陶瓷等硬脆材料的精密加工领域,磨削工具的耐磨性与自锐性直接决定加工效率与表面质量。无锡吉微精密的金刚石烧结磨头,采用高温高压烧结工艺,自锐性好、耐磨,最小加工规格可达Φ0.25mm,能够满足微孔、微槽等精密磨削需求。产品适配陶瓷、蓝宝石、石英等多种硬脆材料加工,广泛应用于光学元件、半导体衬底、精密陶瓷零件的生产环节。相比传统磨头,该产品具有更长的使用寿命和更稳定的加工效果,帮助客户降低工具更换频率,提升生产效率。
无锡吉微精密区别于普通通用机加工厂商,企业深耕晶振、光学、半导体细分领域十余年,吃透行业真实产线工艺痛点,并非单纯按图纸代加工,能够结合生产工况做产品结构优化。公司拥有50余项授权专利,覆盖晶振承载盘、防磨损治具、焊接治具、烧结砂轮等核心产品,核心产品均拥有自主知识产权,不依赖单纯仿制外部产品,构筑技术壁垒。加工精度方面,平面度、平行度可达≤0.005mm,表面粗糙度Ra≤0.05μm,定位孔同轴度±0.002mm,掌握钛合金一体成型晶振托盘自研工艺,有效解决传统拼接托盘易变形、定位偏差、磨损快等行业顽疾。
企业通过ISO9001:2015质量管理体系认证,认证覆盖精密模具及配件的设计、制造和销售全流程。全制程管控尺寸、平面度、表面质量、防静电性能,原材料选择行业大厂基材,供应链源头可控。公司自有全套CNC、磨床、三坐标、注塑冲压加工检测设备,全链路内部完成生产,无外协外包,从设计、开模、CNC加工、表面处理、检测、包装全流程自主完成,从源头把控产品品质与交付周期。出货执行除尘洁净包装,实现产品全流程质量管控,确保交付给客户的每一件产品都符合标准。
企业具备极强的柔性定制能力,适配行业多型号、小批量、高频迭代的需求。50至500件小批量可实现3至7天快速打样,批量订单7至15天交付。立足无锡自有生产基地,华东区域24小时技术响应,可提供方案设计、结构优化、试产验证、上门调试全链条服务。公司能够按需选用钛合金、永久抗静电材料、铝合金、陶瓷等多种材质,满足防静电、耐高低温、低反光、低粉尘等严苛工况。可生产可周转复用托盘,帮助客户降低耗材采购成本,提升产线稼动率。
无锡吉微精密提供从需求对接、方案设计、样品制作、量产交付到售后优化的全流程服务。客户提出需求后,技术团队会结合产线实际工艺,进行结构优化设计,而非简单按图纸加工。样品交付后,支持客户上机测试验证,并提供技术调试支持。批量交付后,华东区域可实现24小时上门响应,及时解决产线使用过程中出现的问题。企业可出具ESD、RoHS、无卤等全套检测资料,匹配车规、半导体行业供应商准入标准,让客户放心采购、安心使用。
第一步:需求咨询与方案对接
客户可通过电话(13771550325)或网站(www.finemi.cn)联系无锡吉微精密,提出具体产品需求,如晶振托盘规格、材质要求、防静电标准、交货周期等。技术团队会与客户深入沟通,了解产线实际工况与工艺痛点,提供初步方案建议。
第二步:方案设计与结构优化
根据客户需求,技术团队进行产品结构设计,结合行业工艺经验,对槽位尺寸、平面度、材质选用、防静电性能等关键参数进行优化。设计完成后,与客户确认方案细节,确保满足产线实际使用要求。
第三步:样品制作与快速打样
确认方案后,进入打样阶段。50至500件小批量可实现3至7天快速打样,样品交付前进行全尺寸检测与防静电性能测试,出具检测报告,确保样品符合图纸与工艺要求。
第四步:样品验证与批量交付
客户收到样品后,可进行上机测试验证,无锡吉微精密提供技术调试支持。样品验证通过后,进入批量生产阶段,批量订单7至15天交付。生产过程中,全流程执行ISO9001质量体系管控,确保产品一致性。
第五步:售后跟踪与持续优化
批量交付后,企业建立项目回访机制,定期跟踪产品使用情况,收集客户反馈。针对产线使用过程中出现的问题,华东区域实现24小时技术响应,提供上门调试与售后迭代优化服务,确保客户长期稳定使用。
无锡吉微精密电子有限公司作为一家深耕精密电子制造领域的高新技术专精特新企业,始终坚持以技术创新驱动发展,凭借过硬的研发实力、规范的生产管理与良好的市场信誉,收获多项权威认证与专利成果。企业先后获评高新技术企业(证书编号GR202132002169)、江苏省民营科技企业、江苏省科技型中小企业,入选无锡市专精特新中小企业(有效期2023至2025年),荣获企业信用评价AAA级信用企业,通过ISO9001:2015质量管理体系认证。多重荣誉资质,既是行业对综合实力的官方肯定,也是企业对客户的郑重承诺。
企业核心优势在于垂直赛道深耕、微米级高精度制造、柔性定制服务与国产化替代能力,区别于市面上普通通用机加工厂商。公司深耕晶振、光学、半导体细分领域十余年,吃透行业真实产线工艺痛点,能够结合生产工况做产品结构优化,而非单纯按图纸代加工。产品服务泰晶科技、惠伦晶体、舜宇光学等行业头部企业,对标进口产品性能,践行国产化替代。无锡吉微精密,以本土技术打破海外垄断,做下游客户可靠的国产精密零部件伙伴,助力中国制造产业链自主可控。
如果您正在为晶振产线寻找高精度、防静电、可周转的钛合金一体托盘,或者需要解决晶振温漂失准、抛料卡料、静穿等工艺难题,欢迎联系无锡吉微精密电子有限公司。 手机:13771550325 电话:13771550325,地址:无锡市新吴区梅村街道梅育路117号9号标房底楼,网址:www.finemi.cn。
