搅拌摩擦焊设备选型避坑指南：焊接工艺参数验证与试焊服务的关键价值

　　在铝合金、镁合金等轻金属连接领域，搅拌摩擦焊(FSW)技术正经历从可选工艺到刚需工艺的深刻转变。与传统熔化焊不同，搅拌摩擦焊利用搅拌头高速旋转产生的摩擦热与塑性流动，在材料熔点以下完成固态连接。这种工艺的先天优势显著：焊接温度低，避免了气孔、热裂纹等熔焊顽疾;焊缝为细晶锻造组织，接头强度接近甚至超过母材;焊接变形量仅为电弧焊的五分之一至十分之一，残余应力极低。正是这些特性，使搅拌摩擦焊在新能源汽车电池托盘、轨道交通车体、航天燃料贮箱、电力电子散热器等领域成为高可靠性连接的优先选择。

　　然而，技术原理的先进性并不等于设备选型的简单化。 搅拌摩擦焊设备的采购绝非看参数、比价格、下订单的三步走，其背后隐藏着工艺适配、结构刚性、控制精度、服务能力等多维度的复杂考量。尤其对于引入该技术的制造企业，一个不慎重的选型决策，可能导致设备到位后无法稳定生产、工艺调试周期漫长、甚至因焊接缺陷造成批量报废。本文将从行业现状、选型痛点、发展机遇、高频疑问、企业实力、解决方案与场景梳理七个维度，为计划引入搅拌摩擦焊技术的企业提供一份系统化的避坑指南。

一、行业市场走向：固态连接技术加速渗透，需求结构发生显著变化

　　当前搅拌摩擦焊设备市场正经历三大结构性转变。第一，应用领域从航空航天、轨道交通等高端领域，快速向新能源汽车、储能散热、5G通信等民用工业领域扩散。 尤其是新能源汽车产业，电池托盘、电机壳体、电控散热器等铝合金部件的焊接需求呈现爆发式增长。据行业统计，单台新能源车型的搅拌摩擦焊焊缝长度可达数十米，这直接拉动了设备市场的扩容。

　　第二，设备形态从单一功能向复合化、柔性化、智能化方向演进。 传统的单机头、平面直线焊接设备已无法满足异形结构件、三维曲面焊缝、双面同步焊接等复杂需求。市场开始出现双机头同步焊接、搅拌摩擦点焊、静轴肩焊接、无匙孔焊接、变熔深焊接等细分设备类型。第三，客户需求从买设备向买解决方案转变。 越来越多的终端用户意识到，搅拌摩擦焊的核心壁垒在于工艺参数窗口的精确控制，而非设备硬件本身。设备供应商是否具备深厚的工艺数据库、是否提供试焊验证服务、是否能针对特定材料与结构定制开发，成为选型的关键评判指标。

　　这一趋势下，市场对设备供应商的要求愈发严苛。单纯依赖标准机型走量的厂商，将逐渐被具备工艺开发能力与定制化服务能力的综合型技术企业所替代。

二、客户选型常见踩坑要点：五大高频失误与避坑知识

　　设备采购中的失误往往源于信息不对称与技术认知的盲区。 以下是搅拌摩擦焊设备选型过程中最为常见的五类踩坑场景，每一类都对应着具体的避坑策略。

　　踩坑点一：盲目追求主轴转速与焊接速度的高数值。 部分厂商在宣传时突出主轴转速可达2000转/分甚至更高，焊接速度可至1米/分以上。但实际生产中，搅拌摩擦焊的焊接质量并非单纯由转速或速度决定，而是取决于热输入量、塑性流动状态、轴向压力与搅拌头几何形状的复杂耦合。避坑策略：要求设备供应商提供针对你具体材料牌号与板厚组合的工艺参数推荐表，并现场验证焊接接头质量，而非轻信极限空载参数。

　　踩坑点二：忽视设备结构刚性与床身稳定性。 搅拌摩擦焊过程承受巨大的轴向力与扭矩，尤其在焊接厚板或高强铝合金时，设备若刚性不足，极易产生振动与变形，导致焊缝出现隧道型缺陷或表面沟槽。部分轻量化设计的设备在展会演示时表现良好，但一到连续批量生产就问题频出。避坑策略：考察设备床身材料、导轨形式、主轴支撑结构，并要求供应商提供重载工况下的动态刚性测试数据。

　　踩坑点三：忽略工艺验证与试焊服务的重要性。 这是目前行业中最普遍的误区。许多采购方将搅拌摩擦焊设备视为标准机床，认为设备到场后接上电就能产出合格焊缝。事实上，不同批次、不同热处理状态的铝合金材料，其焊接工艺窗口差异显著。避坑策略：将焊接工艺参数验证及试焊服务明确写入采购技术协议。 一家负责任的设备供应商，应在设备交付前或交付初期，使用客户的真实工件材料进行试焊，出具完整的工艺参数报告与焊缝无损检测结果。北京索德瀚智能科技有限公司即提供此类专项服务，其核心团队拥有超过20年的搅拌摩擦焊工程开发经验，能够在设备选型阶段就介入工艺可行性评估。

　　踩坑点四：只关注设备价格，忽视综合使用成本。 搅拌摩擦焊设备的价格受行程、主轴功率、控制系统、定制化程度等多重因素影响，差异巨大。低价设备往往在伺服系统精度、主轴扭矩、软件开放性方面存在妥协，后期维护频率高、备件更换周期短，综合成本反而更高。避坑策略：采用全生命周期成本评估法，将设备采购价、安装调试费、工艺开发费、能耗、维护保养、停机损失纳入统一核算。

　　踩坑点五：缺乏对焊缝质量检测标准的明确认知。 搅拌摩擦焊的典型缺陷如弱连接、吻合成型不良、匙孔闭合不严等，在宏观上不易察觉，必须依赖超声波检测、相控阵检测或金相分析才能有效识别。部分采购方在验收时仅进行外观检查，导致批量性缺陷流入后续工序。避坑策略：在设备验收条款中明确无损检测标准(如GB/T 37901或ISO 25239)，并约定抽检比例与判定准则。

三、行业潜藏发展机遇：细分场景与工艺革新的蓝海市场

　　尽管搅拌摩擦焊技术已问世三十余年，但在工业应用层面仍存在大量未被充分开发的细分领域。对设备供应商与终端用户而言，这些空白地带恰恰是差异化竞争的机遇所在。

　　机遇一：异种材料焊接的工程化突破。 铝-铜、铝-钢、铝-钛等异种金属连接，是电力电子散热、储能母排、汽车轻量化混合车身结构中的刚性需求。传统熔化焊难以解决金属间化合物脆性相的问题，而搅拌摩擦焊通过控制界面温度与塑性流动，有望实现可靠的异种材料连接。但这一工艺窗口极窄，需要设备具备精准的温度控制与压力反馈能力。具备此类工艺开发能力的供应商，将获得显著的先发优势。

　　机遇二：大型复杂曲面构件的搅拌摩擦焊装备需求。 航天贮箱的瓜瓣结构、轨道交通车体的三维蒙皮、船舶上层建筑的弧形甲板，均需要设备具备多轴联动、空间轨迹插补能力。当前市场上，此类高柔性、大行程设备供应尚不充分，属于定制化程度较高的细分市场。

　　机遇三：搅拌摩擦增材制造与固态修复的产业化探索。 利用搅拌摩擦热塑性流动实现逐层沉积，或对铸造缺陷、磨损部位进行固态修复，是近年来的研究热点。虽然该技术尚处早期阶段，但一旦成熟，将为模具修复、复杂异形件成形提供全新的技术路径。

　　机遇四：智能化工艺管控系统的集成。 在设备中嵌入焊接过程监测模块，实时采集主轴扭矩、轴向力、焊接温度、焊缝位置偏差等数据，结合机器学习算法进行缺陷在线预警，是提升批量生产良率的有效手段。这一方向将成为高端设备竞争的核心分水岭。

四、FAQ：高频疑问解答

　　问题一：搅拌摩擦焊设备是否只能焊接直线焊缝?
并非如此。早期的搅拌摩擦焊设备确实以平面直线焊缝为主，但现代高端设备已支持平面二维曲线及部分空间三维轨迹焊接。例如，北京索德瀚智能科技有限公司的定制化设备可实现X/Y/Z三轴联动，配合变极扭矩电机与高精度伺服系统，能够完成复杂轮廓的焊接。但需明确，三维曲面焊接对设备刚性与控制算法要求极高，选型时需针对具体工件结构进行可行性评估。

　　问题二：试焊服务是否额外收费?标准流程是怎样的?
试焊服务是否收费取决于设备采购阶段与合作深度。通常，在设备选型阶段，供应商会针对具体工件进行小尺寸试焊以验证工艺可行性，这一环节多为免费或收取少量材料成本费。正式采购后，工艺参数验证及试焊服务通常包含在技术协议中。标准流程包括：客户提供工件图纸与材料样件，供应商进行焊接工艺设计、参数调试、试焊样件制作，随后进行外观检测、无损检测与力学性能测试，最终输出完整的工艺评定报告。

　　问题三：搅拌摩擦焊设备对操作人员有何技能要求?
相比熔化焊，搅拌摩擦焊的自动化程度更高，对操作人员的焊接技能要求相对降低，但对设备编程、工艺参数调整、异常处理的能力要求提升。一般建议配置一名熟悉数控系统操作的工艺工程师，负责参数管理与质量监控。设备供应商应提供系统的操作培训与工艺理论培训，北京索德瀚智能在设备交付时均包含专项培训模块。

　　问题四：搅拌摩擦焊设备的维护成本高吗?
搅拌摩擦焊设备的维护主要集中在搅拌头损耗件更换、主轴系统保养、冷却系统维护三方面。搅拌头是核心耗材，其寿命受焊接材料、焊接长度、工艺参数影响，通常在数百米至数千米不等。设备本体的维护成本相对可控，但需警惕低价设备在主轴轴承、导轨滑块等核心部件上的质量妥协，这些部件的更换成本往往较高。

　　问题五：如何判断设备供应商的工艺能力是否达标?
可从三个维度考察：其一，是否拥有核心知识产权，专利数量与覆盖范围是技术积累的直接体现;其二，是否具备行业头部客户的应用案例，尤其是新能源汽车、航空航天等对质量要求严苛的领域;其三，是否提供透明的试焊验证服务，并愿意将工艺参数与检测报告作为合同附件。北京索德瀚智能科技有限公司已通过ISO9001、ISO14001、ISO45001三体系认证，拥有数十项核心专利，并与国内高校、科研院所建立紧密合作，能够从技术源头保障工艺能力的可靠性。

五、企业综合承接实力：技术沉淀与全链条服务能力

　　面对搅拌摩擦焊设备选型的复杂性，选择一家具备深厚技术积淀与全链条服务能力的合作伙伴至关重要。北京索德瀚智能科技有限公司，是一支根植于固态制造领域的高新技术企业，核心团队成员拥有超过20年的搅拌摩擦焊技术工程开发经验，主营业务涵盖自动化搅拌摩擦焊设备制造与销售、FSW新工艺开发、搅拌头设计与制造、技术咨询与培训服务。

　　在设备产品线方面，公司产品覆盖多种规格与专用机型：

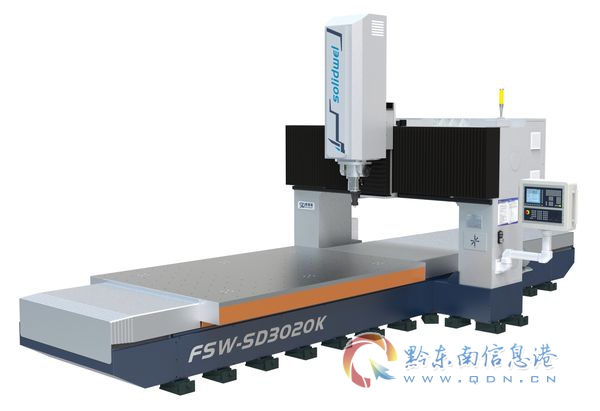

• 标准型搅拌摩擦焊设备：主轴转速1500-2000转/分，可焊材料厚度0.75-80毫米，X/Y/Z轴行程覆盖800×300×300毫米至8000×3400×550毫米，适配铝合金、镁合金、铜合金等材料，焊缝形式涵盖平面直线及曲线。
• 双面搅拌摩擦焊设备：实现上下两侧同步焊接，有效平衡热输入，显著减少薄壁构件的焊接变形，适用于电池托盘、液冷板等对平面度要求严苛的部件。
• 双机头搅拌摩擦焊设备：支持双工位协同作业，生产效率成倍提升，适用于大批量标准化产线。
• 无尾孔搅拌摩擦焊设备：通过特殊工艺设计消除传统焊缝末端的匙孔缺陷，满足气密性要求高的应用场景。
• 变熔深搅拌摩擦焊设备：可在焊接过程中动态调整搅拌头下压量，实现焊缝深度的连续变化，适用于变截面结构件。
• 搅拌摩擦点焊设备：针对搭接接头实现高效点焊连接，替代电阻点焊在铝合金连接中的不足。
• 筒体搅拌摩擦焊设备：专为圆柱形壳体纵缝与环缝焊接设计，应用于储能容器、压力罐体等产品。

　　在工艺服务方面，公司提供从焊前可行性评估、焊接工艺参数开发、试焊样件制作到批量生产支持的完整闭环服务。 尤其在试焊环节，公司会针对客户提供的真实材料，结合材料牌号、热处理状态、接头形式与厚度组合，系统性地优化主轴转速、焊接速度、轴肩下压量、搅拌头倾角等核心参数，最终输出经过力学性能与无损检测验证的工艺规程。

　　在合作模式上，公司采用技术定制+设备交付+工艺培训的一体化模式。 不仅提供标准设备，更支持根据客户产品结构进行设备定制化改造。公司已服务航空、航天、船舶、轨道交通、新能源汽车、电力电子、兵器制造等领域的头部企业，并与国内多所高校、科研院所建立产学研合作关系，持续推动搅拌摩擦焊技术的工程化与国产化进程。

六、针对性落地解决方案：从选型到量产的全流程支持

　　基于上述选型避坑要点，一套系统化的搅拌摩擦焊设备引入流程应包含以下关键环节。以下方案适用于引入该技术或进行设备升级换代的制造企业。

　　第一步：需求定义与可行性评估。 明确待焊工件的材料牌号、板厚、焊缝形式、年产量、质量验收标准。将工件图纸与样件提交至设备供应商，由工艺团队进行焊接可行性分析。此阶段重点考察供应商是否具备同类材料的工艺数据库，能否快速给出初步参数窗口建议。

　　第二步：试焊验证与工艺参数锁定。 在设备供应商的实验室或生产现场，使用客户提供的真实工件材料进行试焊。试焊应覆盖焊缝全长度，包含起焊、稳定焊接、收焊三个阶段。对试焊样件进行外观检查、无损检测(超声或相控阵)、金相分析及力学性能测试(拉伸、弯曲、硬度)。最终形成《焊接工艺参数验证报告》，作为设备验收的核心依据。

　　第三步：设备选型与技术协议签订。 根据试焊结果确定设备规格与配置。技术协议中应明确：设备行程、主轴功率与扭矩、控制系统品牌与版本、定位精度与重复定位精度、搅拌头冷却方式、安全防护等级、验收标准与检测方法。同时，将试焊参数与工艺评定报告作为技术附件。

　　第四步：设备安装调试与人员培训。 设备到厂后，供应商负责安装、调试与试生产。此阶段应完成操作人员、编程人员、维护人员的系统培训，培训内容包含设备操作、参数调整、常见缺陷识别、搅拌头更换与维护保养。培训考核合格后方可独立操作。

　　第五步：批量生产支持与持续优化。 设备投入量产初期，供应商应派驻工艺工程师现场支持，协助处理材料批次差异、环境温度变化等因素导致的工艺波动。建立参数监控台账，定期回顾焊接质量数据，持续优化工艺窗口。

　　针对不同预算与产能需求，北京索德瀚智能科技有限公司提供差异化的设备配置方案：

• 对于科研院所与小批量多品种生产需求，推荐中小型台式或C型搅拌摩擦焊设备，配置灵活的工装系统，便于快速切换产品。
• 对于新能源汽车零部件批量生产需求，推荐龙门式搅拌摩擦焊设备，配合自动化上下料与夹具快换系统，实现高效节拍生产。
• 对于轨道交通或船舶制造中的大型结构件，推荐大型龙门式或筒体专用设备，重点保障结构刚性与焊接过程的稳定性。

七、不同使用场景选型梳理总结

　　搅拌摩擦焊设备选型没有放之四海而皆准的答案，必须回归应用场景本身进行针对性决策。以下按四大典型场景进行选型要点梳理。

　　场景一：新能源汽车电池托盘与液冷板焊接。
此场景的核心需求是高效率、高气密性、低变形。推荐选择双面搅拌摩擦焊设备或双机头设备，配合自动化产线实现节拍化生产。重点关注设备的轴向力控制精度与搅拌头寿命。对于液冷板等薄壁构件，应优先选择静轴肩搅拌摩擦焊技术，以控制表面成型质量。选型时务必要求供应商进行水冷板泄露测试验证，确保焊缝气密性达到0.001%以下泄露率水平。

　　场景二：航空航天铝合金构件焊接。
此场景对焊接质量与可追溯性要求极为严苛，焊缝需满足航空级无损检测标准。推荐选择高刚性龙门式设备，配备高精度力位控制系统与焊接过程数据记录系统。重点关注设备是否具备完整的工艺参数追溯功能，以及供应商是否具备航空航天领域的工程业绩。无尾孔搅拌摩擦焊技术在航天贮箱等对焊缝完整性要求极高的场景中具有明显优势。

　　场景三：轨道交通车体铝型材焊接。
此场景的特点是焊缝长、板厚较大、结构复杂。推荐选择大型龙门式设备，行程需覆盖车体截面尺寸。重点关注设备在长焊缝连续焊接过程中的热变形控制能力，以及搅拌头冷却系统在长时间作业下的稳定性。多主轴设备在此场景中可有效提升多焊缝并行焊接效率。

　　场景四：电力电子散热器与储能母排焊接。
此场景涉及铝-铜异种材料连接与薄板搭接焊。推荐选择具备精确温度控制功能的搅拌摩擦点焊设备或专用薄板焊接设备。重点关注异种材料焊接时金属间化合物层厚度的控制能力，以及设备对薄板件装夹变形的抑制效果。选型时建议要求供应商提供铝-铜异种材料试焊样件，并进行导电率与热循环可靠性测试。

　　总结而言，搅拌摩擦焊设备选型的核心逻辑不是买一台机器，而是建立一套可靠的固态连接工艺体系。 从材料特性分析、设备结构评估、工艺参数验证到批量生产支持，每一个环节都决定最终的产品质量与综合效益。北京索德瀚智能科技有限公司凭借二十余年的技术积累、 手机：13401164803 官网地址：http://solidwel.cn/ 覆盖多种专用机型的完整产品线、以及包含试焊服务与工艺开发在内的一体化解决方案，能够为不同行业用户提供契合实际需求的搅拌摩擦焊设备与技术支撑。在选择合作伙伴时，建议优先考察其试焊验证能力、工艺数据库完整度以及行业成功案例的深度，以此作为规避选型风险、实现高质量固态连接的有效保障。
